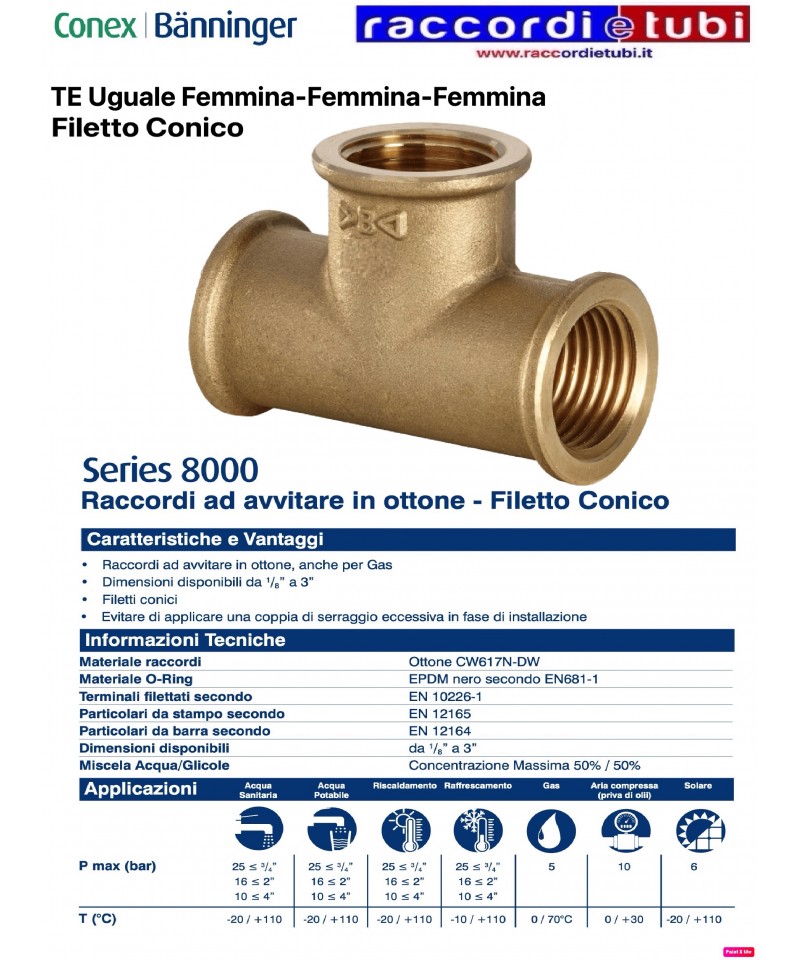

TE MESSING MIT KONISCHER Gewinde 1" IBP

45°FF BRASS ELBOW IN HEAVY BRASS WITH CONICAL THREAD BY THE COMPANY GUIDI

Schwerer Messing-Messinganschluss

SCHWERES MESSINGVERLÄNGERUNG Mann-Frau

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen von mm.10 bis mm.100 je nach Durchmessern

Thermostatischer Mischer für Solaranlagen. • Anschlussplatte mit vorbereitetem Anschluss für Kupplungen • Einstellbereich: 25÷65°C • Anschlüsse: männlich • Maximale Eingangstemperatur: 110°C • Oberflächenbehandlung innen/außen TEA®PLUS

Verchromte exzentrische Fitting zur Verbindung beim Austausch des Heizkörpers mit Abweichung des Abstands. • Anschlüsse: weiblich-männlich

VERLÄNGERUNG MALE MALE AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Verwendbar für die Zufuhr von warmem und kaltem Wasser

in sanitärtechnischen* und Heizungsanlagen.

Die Gewindeverbindungen der Serien 2600 und 2700

sind für jede Art von Installationen

im Sanitär-, Wohn-, Gewerbe-, Industrie-,

Landwirtschaftsbereich für Heizungs- und

sanitärtechnische* Anlagen geeignet und allgemein

für jede Art von nicht korrosivem

Flüssigkeit.

Produkt vollständig in Italien hergestellt

REDUZIERTES MESSING MÄNNLICH WEIBLICH

CHROMVERCHROMTE MANSCHETTE FF 1''x1/2''

Dichtungen mit Messingöse. Anwendbar bei der Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (heiß und kalt) und Kraftstoffen.

Verwendbar für Kupfer- und Stahlrohre • Für Gasnutzung geeignet • • Mutter direkt aus einer Stange gefertigt • Metallische Dichtung

Die Dichtungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Installation für Heizungs- und Sanitäranlagen und allgemein für jede Art von nicht korrosiven Flüssigkeiten anpassbar.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im thermischen Solarsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Dichtungen entsprechen der Norm UNI EN 1254-2 „Sanitärinstallationen für Kupferrohre mit Kompressionsendstücken“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde für dichte Rohrverbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Beförderung und Verteilung von zur Nutzung durch den Menschen bestimmten Wasser verwendet werden können] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/UE, 6C Anhang III (RhOS II)

HERSTELLUNG VON MESSING MIT RECHTEM MÄNNLICHEN

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Bauelemente der Verbindung ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres im Kontakt mit dem O-Ring muss frei von Kratzern, Abschürfungen, Rückständen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle einer Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren verstärkenden Hülsen (Artikel 8755) obligatorisch, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Ausführung von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, konform mit der Norm EN 681-1) installiert werden.

REDUZIERTE MESSINGROHRE

VERCHLUSS-MESSING CHROM VERGÜTET WEIBLICH 1''

Kugelventil für Solarinstallationen.

• Korpus und Kugel aus Messing CW617N

• Maximale Temperatur: 200‹C

• Nenndruck: 10 bar

Verschraubungen mit Messingdüse. Verwendbar für die Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Abdichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, kommerzieller, industrieller und landwirtschaftlicher Sanitärinstallation für Heizungs- und Sanitäranlagen und im Allgemeinen mit jeder Art von nicht korrosiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200°C • Minimale Betriebstemperatur: -20°C • Maximale Betriebsdrücke: 16 bar.

Die Komponenten entsprechen der Norm UNI EN 1254-2 "Hydraulische Verbindungselemente für Kupferrohre mit Druckmuffen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Rohrgewinde zur geschlossenen Verbindung" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Förderung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden können] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II).

Edelstahlanschluss für die Verbindung im Falle eines Austauschs des Heizkörpers mit Abweichung des Abstands. • Anschlüsse: weiblich-männlich
