Artikel-Nr.: 021070

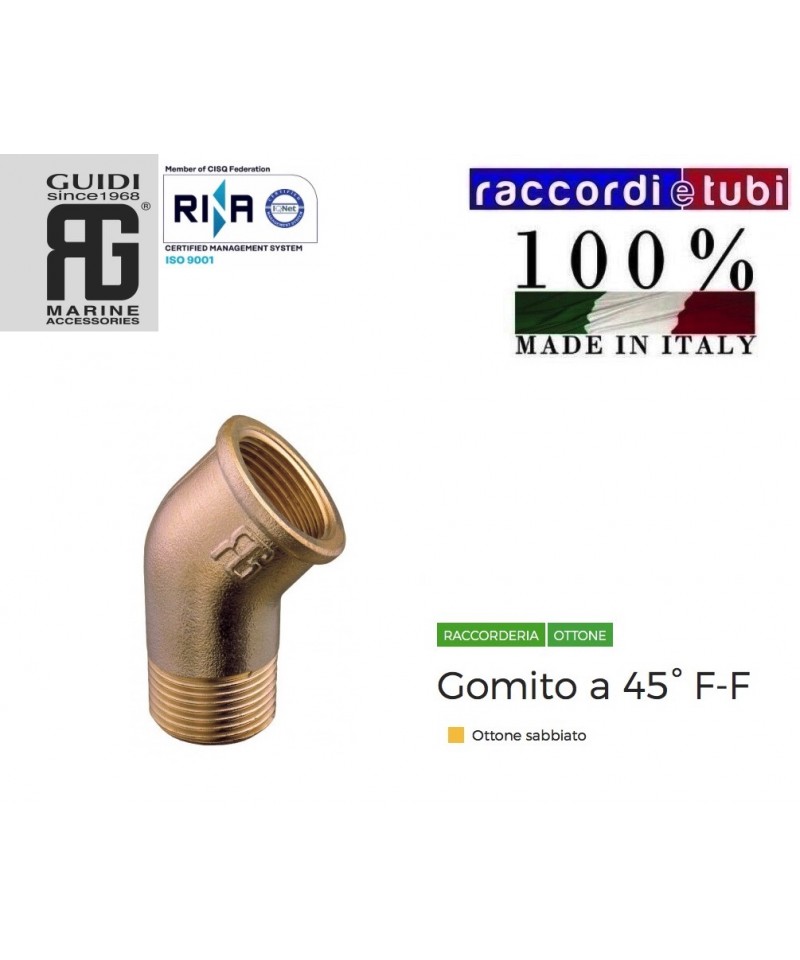

BRASS-ECK 45° MF AUS SCHWEREM MESSING MIT KONISCHEN GEWINDEN DER FIRMA GUIDI
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
BRASS-ECK 45° MF AUS SCHWEREM MESSING MIT KONISCHEN GEWINDEN DER FIRMA GUIDI
90° MESSING-VOLL-TEE REDUZIERT MIT MITTLERER REDUZIERTUNG
Teleskopischer, verchromter Stift. • Größe 3/8” - Erweiterung von 32mm bis 55mm • Größe 1/2” -3/4” - Erweiterung von 35mm bis 60mm
DURCHDRUCK- UND TEMPERATURGRANZEN
Maximaltemperatur: von 5°C bis 80°C
Maximaldruck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; bei anderen Temperaturen siehe Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Armatur nicht bei höheren Temperaturen als für das Rohr zulässig.
UNI ISO 7/1 Gewinde
Armatur, die die Verbindung von Polyethylenrohren hoher oder niedriger Dichte ermöglicht.
Das Befestigungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Befestigungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und seiner Produktionstechnologie bedingt.
Der konische Abschnitt passt sich den Toleranzen des Rohrs an, einschließlich der Ovalitäten, und gewährleistet dank seiner proportionalen Festigkeit eine perfekte hydraulische Dichtung und wird zur stabilen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich dank seiner besonderen Form den Toleranzen des Rohrs an und gewährleistet eine perfekte Arretierung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine interne Verstärkung (Buchse) erhältlich, die das Rohr versteift. Die TOF PE-Armatur mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.
Die TOF-Armatur ist als Kompressionsverbindung des Typs A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.
45° FF Bogen aus massivem Messing mit konischem Gewinde der Firma GUIDI
MESSINGBIEGUNG MIT FLANSCH MÄNNLICH WEIBLICH FÜR WANDMONTAGE
VERLÄNGERUNG MALE MALE AUS SCHWEREM MESSING
TECHNISCHE INFORMATIONEN
Verwendbar für die Zufuhr von warmem und kaltem Wasser
in sanitärtechnischen* und Heizungsanlagen.
Die Gewindeverbindungen der Serien 2600 und 2700
sind für jede Art von Installationen
im Sanitär-, Wohn-, Gewerbe-, Industrie-,
Landwirtschaftsbereich für Heizungs- und
sanitärtechnische* Anlagen geeignet und allgemein
für jede Art von nicht korrosivem
Flüssigkeit.
Produkt vollständig in Italien hergestellt
VERLÄNGERUNG MESSING SCHWER Mann-Frau
Erhältlich von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser
Der >B< Oyster-Verbindungsstück von Conex Bänninger hat eine
einfaches Design, ist jedoch vielseitig und effizient
in der Anwendung.
Es wird in einer Vielzahl von Anwendungen eingesetzt, darunter
die Installation von Kugelhähnen, Heizkörperventilen
und Absperrventilen und ermöglicht schnelle Reparaturen.
Mit dem >B< Oyster ist es möglich,
Verbindungen zwischen Kupfer- und Edelstahlrohren
und Ventilen oder weiblichen Gewindeverbindern mit
parallel gemäß ISO 228-1 zu realisieren.
Es ist nicht notwendig, Dichtungen wie
Teflonband oder andere Komponenten zu verwenden.
Ein innerer O-Ring aus EPDM gewährleistet eine sichere
und zuverlässige Verbindung im Laufe der Zeit zwischen Rohr und Verbindungsstück,
einfach durch das Anziehen mit einem Schraubenschlüssel.
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Schmutz, Lackierung sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.
Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.
Messinganschluss für Gas GPL DN.10
Gelber Winkelanschluss für Sanitäranlagen. • Körper aus drukgegossenem Messing CW617N • Wechselbarer Anschluss für Kupfer-, Kunststoff- und Mehrlagenrohre • Bohrungen zur Befestigung an Art. 9001
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet zur Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abplatzungen, Rückständen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit einem weichen Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch die reibungslose Bewegung der mitgelieferten Unterlegscheibe bestätigt wird.
Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110°C, muss das Fitting unter Verwendung des schwarzen O-Rings (Elastomer in EPDM, das der Norm EN 681-1 entspricht) installiert werden.
FÜHRUNG MANN MANN MIT LANGEM GEWINDE
90° REDUZIERTES WEIBLICH WEIBLICH IN BRASS
90° REDUZIERTER BIS MESSING-VERBINDER WEIBLICH WEIBLICH
