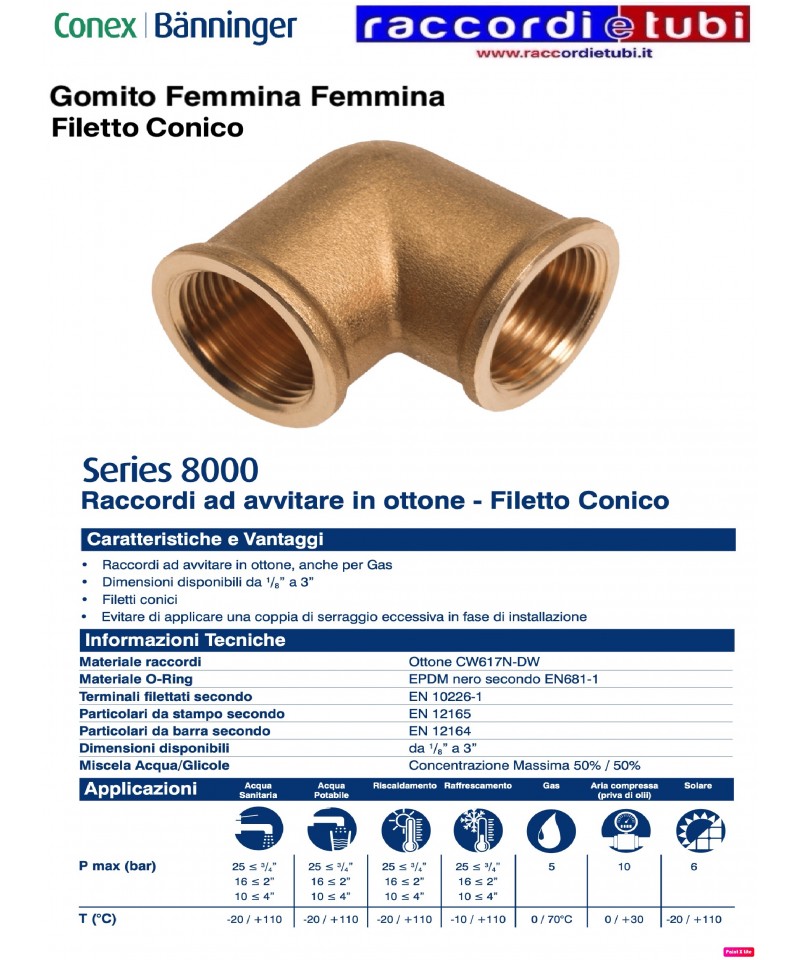

ECKFITTING BRASS MIT KONISCHER GEWINDE FF 1/2 IBP

TE IN BRASS FF 90° IN BRASS REDUZIERT MIT REDUZIERUNG IN DER MITTE

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Rissen, Ablagerungen und Beschichtungen sein, und das Rohr muss sowohl innen als auch außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung der internen Verstärkungsringe (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (heiß und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlungssysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Armatur unter Verwendung des schwarzen O-Rings (EPDM-Elastomer in Übereinstimmung mit der Norm EN 681-1) installiert werden.

DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; bei anderen Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die über den zulässigen Temperaturen für das Rohr liegen.
Gewinde UNI ISO 7/1

Verbindungselement, das die Verbindung von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie vorgegeben.
Der konische Teil passt sich den Toleranzen des Rohres an, einschließlich der Ovalitäten, garantiert eine perfekte hydraulische Abdichtung dank seiner proportionalen Widerstandsfähigkeit und bietet eine gültige Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich durch seine besondere Konfiguration den Toleranzen des Rohres an und garantiert eine perfekte Befestigung am Rohr selbst. Für Rohre in PE 100 und in Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Das TOF PE-Verbindungsstück mit einer speziellen Verstärkungsmuffe ist für PE-X-Rohre geeignet.

Das TOF-Verbindungsstück ist gemäß der Norm EN1254-3 als Kompressionsverbindung vom Typ A klassifiziert. Die Gewinde sind gemäß UNI ISO 7/1.

VERLÄNGERUNG AUS SCHWEREM VERCHROMTEM MESSING

Balanceventil und Durchflussmessventil. • Gehäuse vollständig aus CR-Messing gefertigt • Formstift mit EPDM-Dichtungsverschluss • Mikrometrische Einstellknopf • Manipulationssicherheitsvorrichtung • Graduierte Skala mit 360° Ablesung

Verchromte Eckanschluss für modulare Sammler. • Anschluss: 3/4”-1”- 1”1/4 Weiblich • Abzweigungen: 1/4”-3/8”-1/2” Weiblich

SCHEIBE AUS SCHWEREM MESSING FÜR MESSINGSCHIENEN

Verchromtes exzentrisches Verbindungselement mit beweglichen Kappen. • Anschlüsse: 3/4” weiblich-weiblich

Anschlüsse für Zirkulator Anschluss F1.1/2x Ausgang 1" F (Paar)

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halb-hart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Stahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Schrammen, Rückständen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichem Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser für den menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

ANSCHRAUBSTÜCK AUS MESSING FÜR ZÄHLER MIT DREHBAREN KAPPE

TE IN MESSING FF 90° IN SCHWEREM MESSING MIT KONISCHER GEBRANNT.

MESSINGBOWE IN 90° MF AUS SCHWEREM MESSING MIT KONISCHER GEWINDE

Kombinierbarer verchromter Kollektor 3350 1

• Gehäuse aus Messing CB753S

• Austauschbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohre

• Seitenanschlüsse: 3/4” - 1” männlich-weiblich

• Derivierungsabstand: 36mm

Verchromter Exzenteranschluss zur Verbindung bei Austausch des Heizkörpers mit Änderung des Abstandes. • Anschlüsse: weiblich-männlich

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für Rohre aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, hergestellt nach EN 10305;
• Edelstahl, hergestellt nach EN 10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Macken, Schmutz, Lackierungen sein und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung der inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Form des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (heiß und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.
