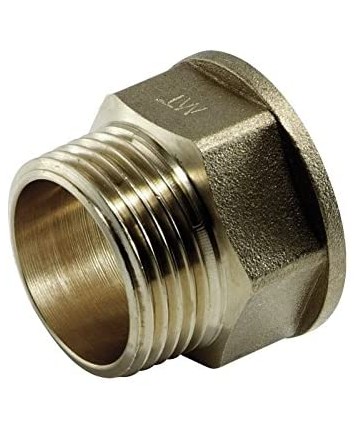

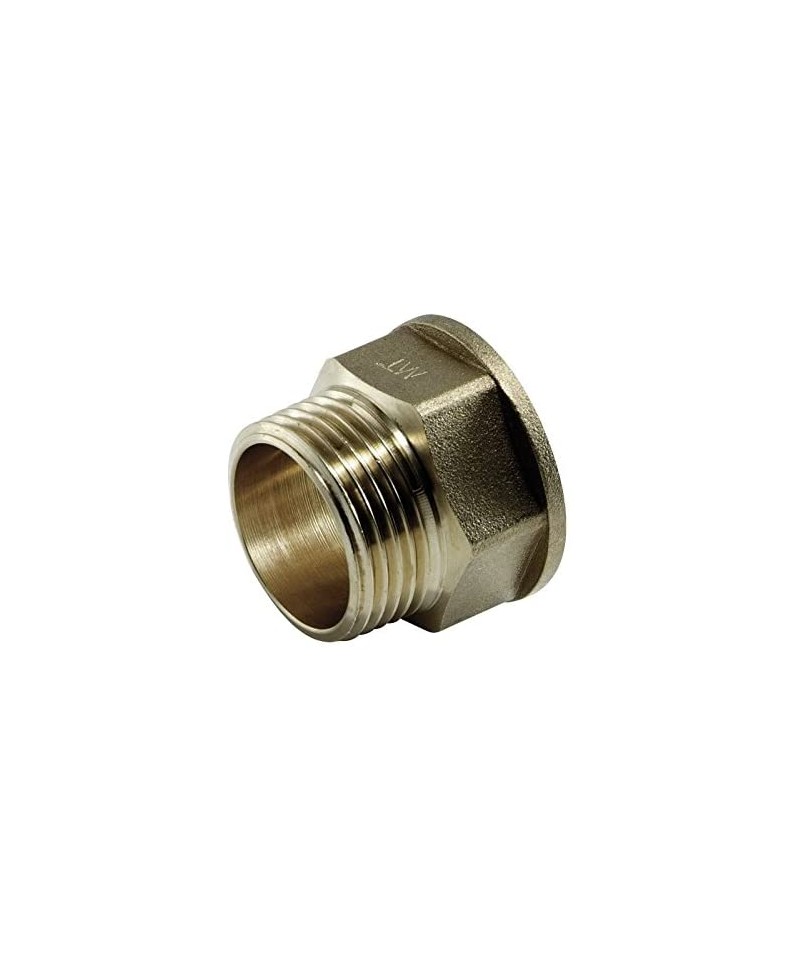

REDUZIERTES MESSINGMANSCHETTE MF 1.1/4X2"

2-teiliges REDUKTIONS-Verbindungsstück aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: männlich-weiblich • Flachdichtung aus EPDM • Gussmessing CW617N

Verchromter Eckfitting für den Anschluss im Falle eines Austauschs des Heizkörpers, mit Änderung des Abstands. • Anschlüsse: Weiblich-Männlich

MESSING NIPPLES VOLLGEWINDET

Verschraubungen mit Messing-Maul. Verwendbar bei der Erstellung von Anlagen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) sowie Brennstoffen.

Geeignet für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Abdichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von Haus-, Gewerbe-, Industrie- und Landwirtschaftsinstallation für Heizungs- und Sanitäranlagen und allgemein für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit komprimierbaren Enden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindung an den Gewinden“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über die Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Gebrauch bestimmt ist, verwendet werden können] • Konform zu 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).

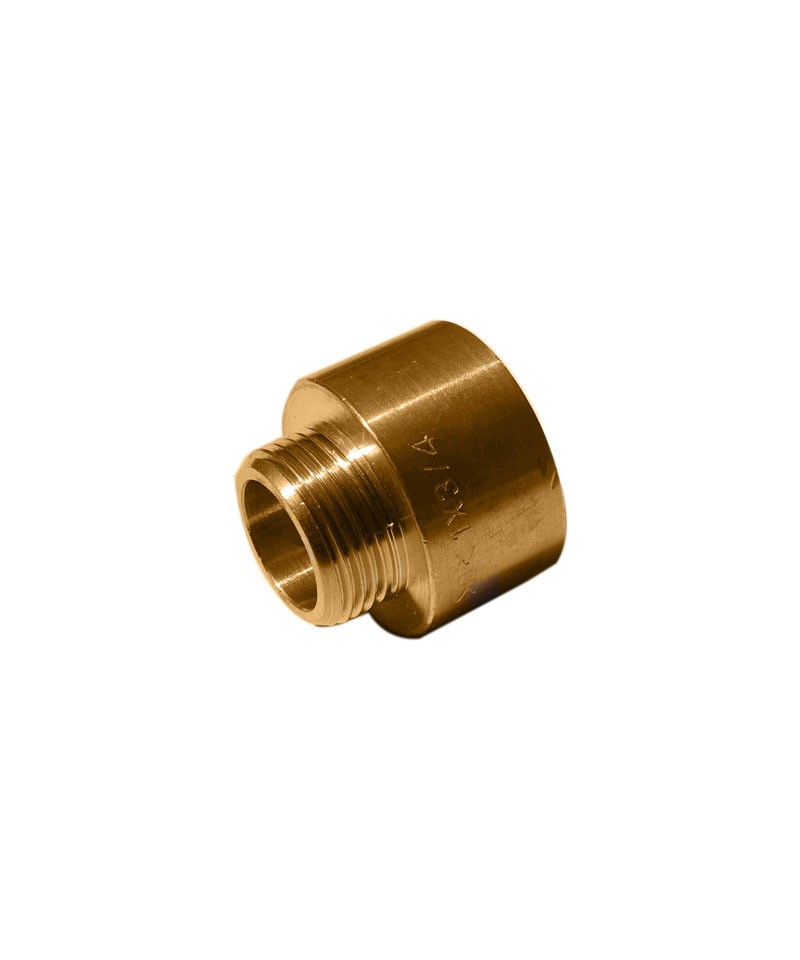

REDUKTION GELBMESSING

R19

90° Bogenstück aus drei Teilen mit innen- und außenverzahnten Anschlüssen auf Bodenventil

90° Bogenstück aus drei Teilen mit innen- und außenverzahnten Anschlüssen auf Bodenventil. Aus Messing. Geeignet für den Einsatz in Hydraulikanlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in Hydraulikanlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in Hydraulikanlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Mitteilung

0568IT

KURZE NIPPLES AUS MESSING

Messing-Schraubverbindungen - Zylindrisches Gewinde

Messing-Schraubverbindungen

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Es wird die Verwendung von anaeroben Dichtstoffen oder Teflon empfohlen

Vermeiden Sie die Anwendung eines übermäßigen Anzugs beim Einbau

Material der Verbindungen CW617N-DW Messing

Gewindeenden gemäß ISO 228-1

Teile aus Form gemäß EN 12165

Teile aus Stab gemäß EN 12164

Verfügbare Größen von 1/8” bis 3”

Wasser/Glykol-Gemisch Maximale Konzentration 50% / 50%

UNTERLEGSCHEIBE AUS SCHWEREM MOSAIK FÜR MOSAIKSCHRAUBEN

VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING
TECHNISCHE INFOS
Einsetzbar für die Zuführung von heißem und kaltem Wasser
in sanitärtechnischen* und Heizungsanlagen. Die
gewindeten Fittings der Serien 2600 und 2700
sind anpassbar für jede Art von Installation
in der Hydraulik, für den Haushalt, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitärtechnische* Anlagen und im Allgemeinen mit jeder
Art von nicht korrosiver Flüssigkeit.
Produkt vollständig in Italien hergestellt

REDUZIERTES NIPPLES AUS MESSING

Gelber Deckel aus gestanztem Messing für biegsame Kupferanschlüsse 24x19.8270 18

Verschraubungen mit Messing-Kupplung. Verwendbar für die Erstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Geeignet für Kupferrohre und Stahlrohre • Geeignet für Gasgebrauch • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller, landwirtschaftlicher hydraulischer Installation für Heizungs- und Sanitäranlagen und allgemein für jede Art von nicht korrosiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit kompressionsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde für dichtende Rohrverbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über die Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuführung und Verteilung von Trinkwasser verwendet werden können] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II).

Verbindungselement aus 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für Rohre aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Verunreinigungen und Beschichtungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsadapter (Artikel 8755) Pflicht, um die effektive runde Querschnittsform des Rohres wiederherzustellen und sicherzustellen, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

R179X063 DURCHMESSER 12X1,1

Adapter für Kunststoffrohre

EIGNET SICH FÜR VERNETZTE POLYETHYLENROHRE TYP: WISBO-PRANDELLI-TIEMME usw...

Adapter für Kunststoffrohre.
Entspricht der Norm EN 1254-3.
Schwarzer O-Ring entspricht der Norm EN 681-1.
Für hydraulische Anlagen.
Temperaturbereich 5÷110 °C.
Maximaler Betriebsdruck 10 bar.

Technische Mitteilung

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle einer Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, wie durch das geschmeidige Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.
