GELTUNGSBIBEL MIT KONISCHEN GEWINDE FF 2" IBP

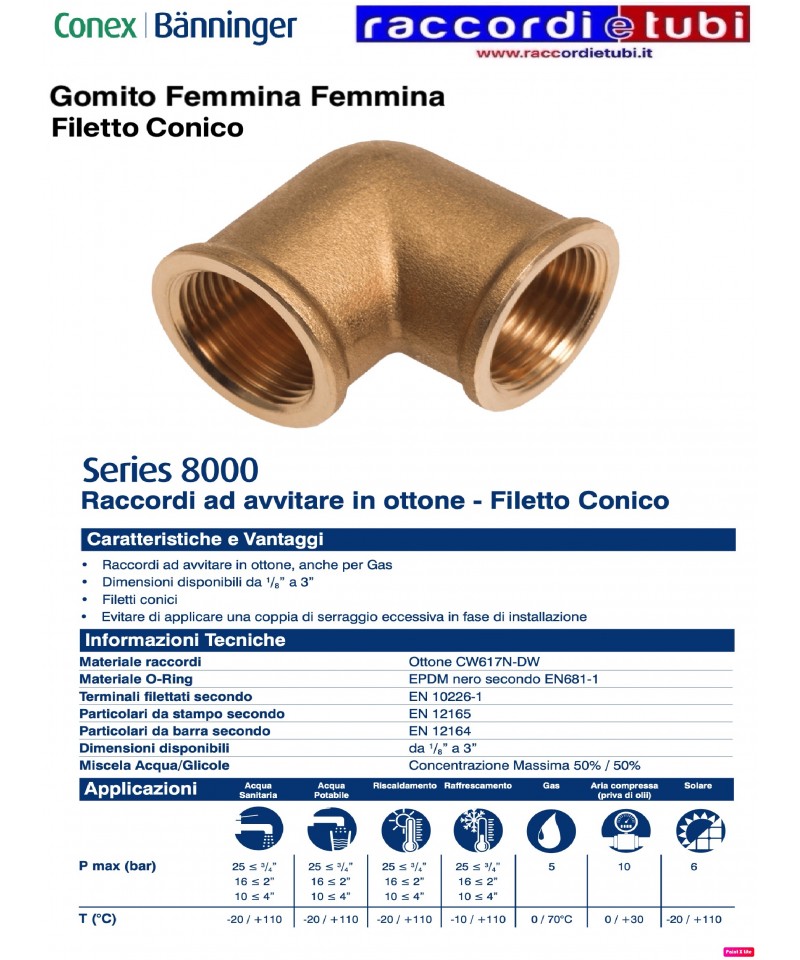

90° MESSINGWINKEL M/F AUS SCHWEREM MESSING, KONISCHES GEWINDE

TE IN MESSING FF MIT 90° IN SCHWEREM MESSING KONISCHES GEWINDE

REDUKTION AUS GEBRANNTEM MESSING

Kompressionsfittings mit Messingkupplung. Nutzbar für die Herstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasnutzung • • Aus der Stange gefertigter Mutter • Metallische Dichtung.

Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation für Heizungs- und sanitäre Anlagen sowie allgemein für jede Art von nicht korrosivem Fluid.

Maximalbetriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimalbetriebstemperatur: -20 °C • Maximalbetriebsdruck: 16 bar.

Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulikfittings für Kupferrohre mit Kompressionsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde für dichte Rohrverbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung zu Materialien und Objekten, die in festen Einrichtungen zur Förderung, Behandlung, Zuleitung und Verteilung von Wasser für den menschlichen Verbrauch verwendet werden können] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II).

Pressfittings mit Messingdüse. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus dem Stab gefertigt • Metallische Dichtungen

Die Pressfittings [Serie 1N00] sind für jede Art von Sanitärinstallation geeignet, sowohl für private, gewerbliche, industrielle als auch landwirtschaftliche Heizungs- und Sanitäranlagen und generell für jede Art von nicht korrosiven Fluiden.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im solaren Heizsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Fittings entsprechen der Norm UNI EN 1254-2 "Sanitärinstallationen für Kupferrohre mit Druckfittings" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewindeverbindungen für Dichtfugen" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser verwendet werden können, das für den menschlichen Gebrauch bestimmt ist] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II)

Verchromter Eckanschluss für modulare Verteiler. • Anschluss: 3/4”-1”- 1”1/4 weiblich • Abzweigungen: 1/4”-3/8”-1/2” weiblich

Verbindungsstück aus 2 Teilen aus gelbem Messing mit beweglichem Deckel. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N

GAS-BRASS-BEUGE FÜR METHAN UND LPG MM ZERTIFIZIERT ART.655101ON1/2

Gerades Dreiwege-Fitting mit weiblichen-männlichen Gewinden an einem Übergangsstück

Gerades Dreiwege-Fitting mit weiblichen-männlichen Gewinden an einem Übergangsstück. Aus Messing. Geeignet für die Verwendung in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in hydraulischen Anlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Kommunikation

0568IT

Kompressionsfittings aus Messing. Verwendbar bei der Erstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasgebrauch • • Sechskantmutter direkt aus einer Stange gefertigt • Metallische Dichtung.

Die Kompressionsfittings [Serie 1N00] sind für jede Art von Sanitärinstallation im Haushalt, Gewerbe, Industrie und Landwirtschaft für Heizungsanlagen und sanitäre Einrichtungen anpassbar und generell mit jeder nicht korrosiven Flüssigkeit verwendbar.

Maximaler Betriebsdruck: 120 °C • Betriebstemperatur im Solarthermiesystem: 200 °C • Minimaler Betriebsdruck: -20 °C • Maximaler Betriebsdruck: 16 bar.

Die Fittings entsprechen der Norm UNI EN 1254-2 „Sanitärfittings für Kupferrohre mit kompakten Enden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewindeverbindungen für dichte Rohrverbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über die Materialien und Gegenstände, die in fest installierten Systemen zur Gewinnung, Behandlung, Beförderung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II).

CHROMIERTER MESSINGBIEGER, DER DEN GÜLTIGEN VORSCHRIFTEN FÜR DIE LEGIERUNG ENTSPRICHT:

UNI EN 12165:11 CW617N für die gegossenen Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Stangenstücke

DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Umgebungstemperatur; für andere Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Verbindungselement nicht bei Temperaturen, die für den Schlauch nicht zulässig sind.
Gewinde UNI ISO 7/1

Verbindungselement, das die Verbindung von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und dessen Produktionstechnologie bedingt.
Der Kegel passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und dient als Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Form den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Der TOF PE-Verbinder mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Verbinder wird als Kompressionsfitting Typ A eingestuft, gemäß der Norm EN1254-3. Die Gewinde sind gemäß UNI ISO 7/1.

REDUZIERTE MESSINGNIPPLES

Manuelles verchromtes Stutzventil.

• Anschluss für Eisenrohr

• Verstärkter Metall-Schraubknauf

• Stange mit Doppelabdichtung, O-Ring und Pressstopfen

• Metall-Widerlager mit O-Ring-Dichtung

• Vorgefertigte Spindel mit Loctite® Dri-Seal® 5061

BICONO MÄNNLICH 1/2''x10mm FIL.13mm

Lochmessingnippel OT 58 mit radialem Anschluss ermöglichen

MAXIMALER BETRIEBSDRUCK PN 40 bar

NOMINALE NENNDURCHMESSER DN siehe Tabelle

NATUR DER FLÜSSIGKEIT Wasser, Luft, Laugen,

Kohlenwasserstoffe, Säuren usw.
