Artikel-Nr.: 437459

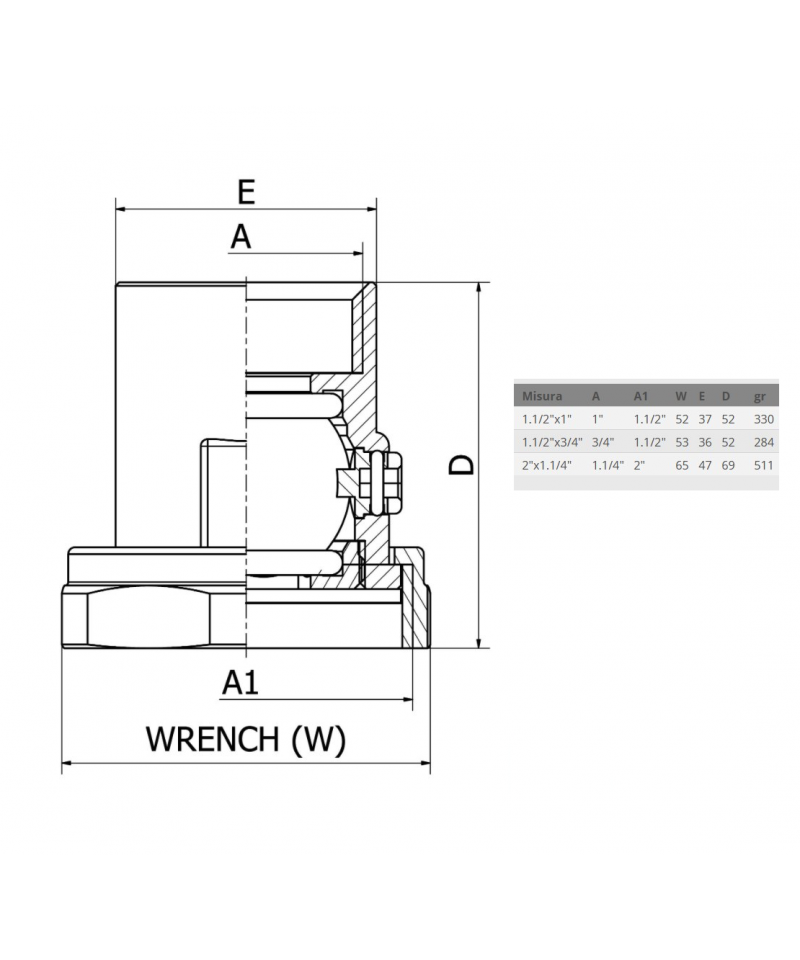

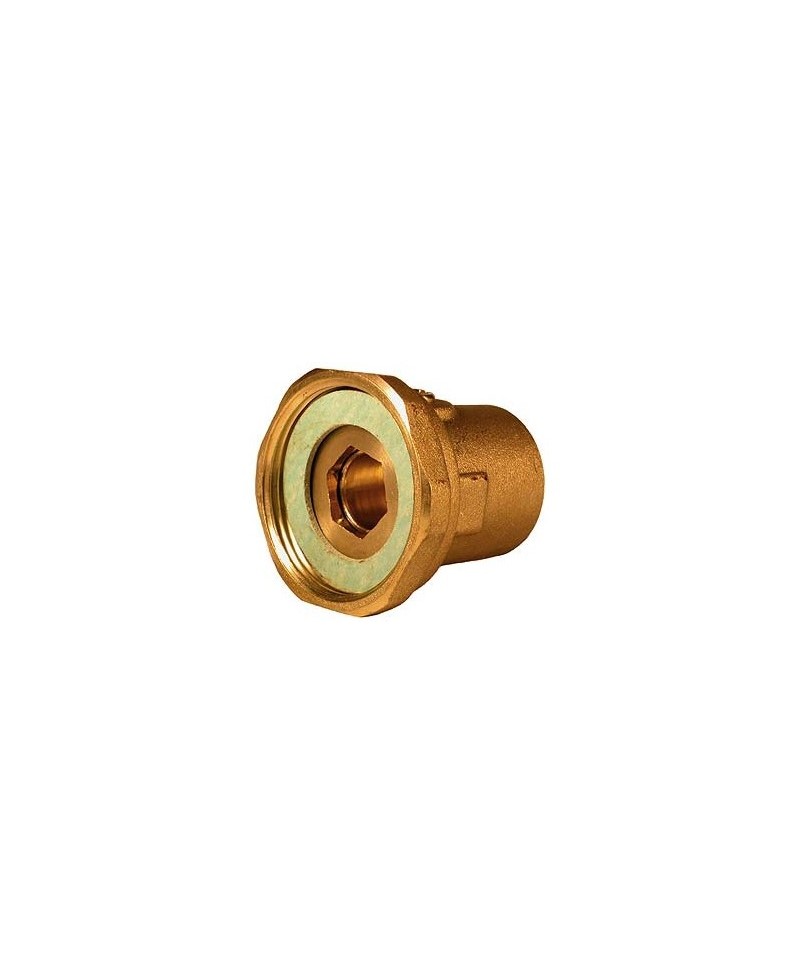

Durchgangsventile für Zirkulationspumpe MIT VERSCHLUSS F1" 1/2 x Ausgang 1" F
EINGEBAUTE KUGELVENTIL ZUM VERSCHLUSS
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Durchgangsventile für Zirkulationspumpe MIT VERSCHLUSS F1" 1/2 x Ausgang 1" F
EINGEBAUTE KUGELVENTIL ZUM VERSCHLUSS
VERLÄNGERUNG MESSING SCHWER männlich weiblich
Verfügbar von einem Durchmesser von 3/8 bis zu einem Durchmesser von 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser
GERADE DREITEILIGE MUFENVERBINDUNG M/F MIT O-RING-DICHTUNG
Verwendbar für die Zuleitung von warmem und kaltem Wasser
in sanitären* und Heizungsanlagen.
Die Gewindeverbindungen sind anpassbar für jede Art von Installation
in der Haustechnik, im Gewerbe, in der Industrie,
in der Landwirtschaft für Heizungsanlagen und
sanitäre* Systeme und im Allgemeinen mit jedem
nicht korrosiven Medium.
90° REDUZIERTES WEIBLICH WEIBLICH IN BRASS
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Macken, Rückständen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsfläche des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.
Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle einer Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, wie durch das geschmeidige Gleiten der beiliegenden Unterlegscheibe bestätigt wird.
Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.
Verschraubungen mit zylindrischer Messingspitze. Verwendbar für die Installation von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen
Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Abdichtung
Die Verschraubungen [Serie 1N00] sind für jede Art der häuslichen, gewerblichen, industriellen und landwirtschaftlichen Sanitärinstallation sowie für Heizungsanlagen und allgemein für alle Arten nicht korrosiver Flüssigkeiten anpassbar.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdrücke: 16 bar
Die Verschraubungen entsprechen der Norm UNI EN 1254-2 "Hydraulikverschraubungen für Kupferrohre mit kompakten Anschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren für die dichte Verbindung am Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung bezüglich der Materialien und Gegenstände, die in den festen Anlagen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden können] • Übereinstimmung mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II)
Bodenanschlüsse für Zirkulator F1" mit Ausgang 1/2 F (Paar)
Manuelles quadratisches Ventil verchromt.
• Anschluss für Eisenrohr
• Verstärkter Handrad aus Metall
• Stange mit doppelter Abdichtung, O-Ring und Druckstopfen
• Metallanschlagdichtung und O-Ring
• Vorgeschmierte Welle mit Loctite® Dri-Seal® 5061
Verschraubungen mit Messingkupplung. Verwendbar für die Herstellung von Installationen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Benutzbar für Kupferrohre und Stahlrohre • Verwendbar für Gasverwendung • • Mutter direkt aus der Stange gefertigt • Metallische Abdichtung.
Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, kommerzieller, industrieller und landwirtschaftlicher hydraulischer Installation für Heizungs- und Sanitäranlagen und im Allgemeinen mit jeder Art von nicht korrosiven Flüssigkeiten geeignet.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Verschraubungen entsprechen der Norm UNI EN 1254-2 "Hydraulikverbindungen für Kupferrohre mit komprimierten Enden" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren zur dichten Verbindung auf dem Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Regelung bezüglich der Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser für den menschlichen Verbrauch verwendet werden können] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).
BOCCHETTONE OTTONE CURVO M/F 2"
Die Konex Bänninger Verbindung >B< Oyster ist
einfach konstruiert, aber vielseitig und effizient
in der Anwendung.
Sie wird in einer Vielzahl von Anwendungen eingesetzt, darunter
die Installation von Kugelventilen, Heizkörperventilen
und Absperrventilen und ermöglicht schnelle Reparaturen.
Mit >B< Oyster können
Verbindungen zwischen Kupfer- und Edelstahlrohren
und Ventilen oder weiblichen Gewindeverbindungen mit
parallel verlaufenden Anschlüssen gemäß ISO 228-1 hergestellt werden.
Es ist nicht notwendig, Dichtungen wie
Teflonband oder andere Komponenten zu verwenden.
Ein internes EPDM-O-Ring garantiert eine sichere
und zuverlässige Verbindung über die Zeit zwischen Rohr und Verbindung, mit
der einfachen Anziehung eines Schraubenschlüssels
KURZ BIEGER AUS MESSING WEIBLICH WEIBLICH
Verschraubungen aus Messing - Zylindrisches Gewinde
Verschraubungen mit Gewinde aus Messing
Verfügbare Größen von 1/8” bis 3”
Zylindrische Gewinde
Es wird empfohlen, anaerobe Dichtstoffe oder Teflon zu verwenden
Vermeiden Sie übermäßiges Anzugsmoment während der Installation
Material der Verbindungsstücke CW617N-DW Messing
Gewindeköpfe gemäß ISO 228-1
Teile aus dem Guss gemäß EN 12165
Teile aus der Stange gemäß EN 12164
Verfügbare Größen von 1/8” bis 3”
Wasser/Glykol-Gemisch Maximale Konzentration 50% / 50%
GERADE VERBINDUNG ODER SCHIEBE AUS BRASS FÜR KASSETTE MIT INNENGEWINDEN
VOLL GEWIND MESSINGSTANGE LÄNGE CM.100
GAS-BRASS-BEUGE FÜR METHAN UND LPG MM ZERTIFIZIERT ART.655101ON1/2
DRUCK- UND TEMPERATURGRÄNZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die über den zulässigen Werten für das Rohr liegen.
Gewinde UNI ISO 7/1
Verbindungselement, das die Verbindung von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus nur zwei Elementen: einer konisch geformten Gummidichtung und einem Verankerungsring (kunststoff- oder metallisch). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie gegeben.
Das konische Ende passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und garantiert eine perfekte hydraulische Dichtung dank seiner proportionalen Widerstandsfähigkeit und wird zu einer zuverlässigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Rohrs an und gewährleistet ein perfektes Einrasten am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen ist eine innere Verstärkung (Buchse) verfügbar, die das Rohr versteift. Die TOF PE Verbindung mit entsprechender Verstärkungsbuchse ist für Rohre aus PE-X geeignet.
Die TOF Verbindung wird als Druck- und Kompressionsverbindung vom Typ A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
