Artikel-Nr.: *1504006

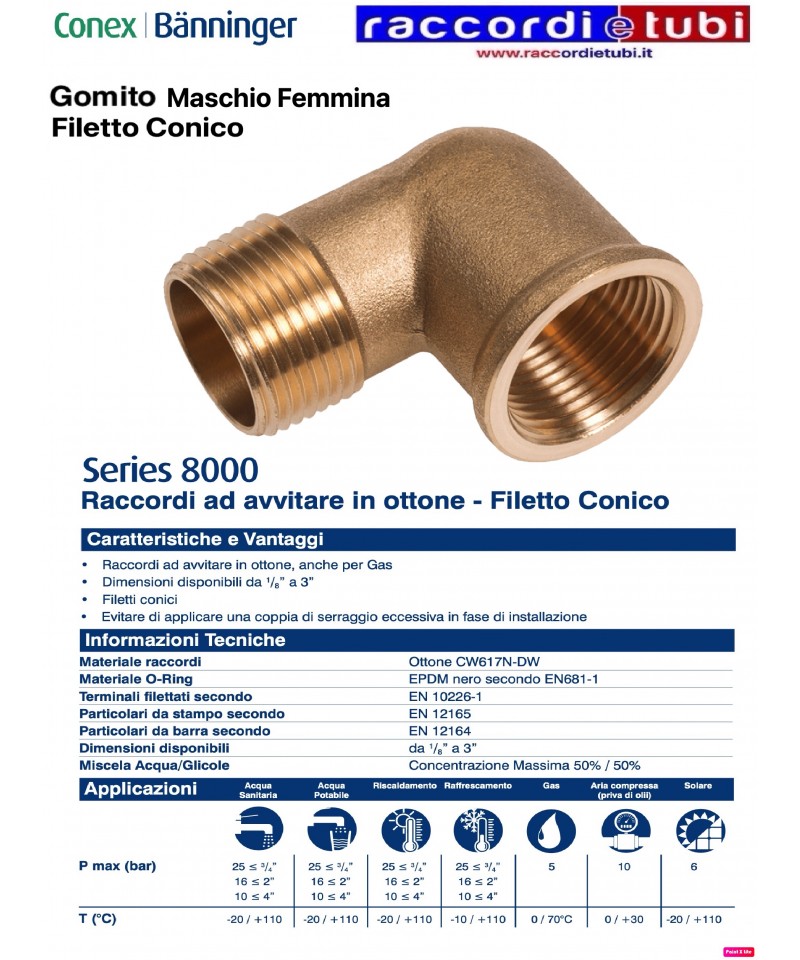

90° MESSINGWINKEL MF AUS SCHWEREM MESSING MIT KONISCHEM GEWINDE
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
90° MESSINGWINKEL MF AUS SCHWEREM MESSING MIT KONISCHEM GEWINDE
RECHTE ODER SCHIEBEELEMENT AUS MESSING FÜR DEN KASTEN MIT INNENGEWINDE
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Schrammen, Rückständen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Bei der Verbindung mit weichem Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.
Für die Installation von Sanitäranlagen mit Wasser für den menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.
90° MESSING TEE FF REDUZIERT MIT REDUZIERTEM ZENTRUM
Verschraubungen mit konischer Messingform. Verwendbar für die Installation von Anlagen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus einem Stab gefertigt • Metallische Dichte
Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller, landwirtschaftlicher Installation für Heizungs- und sanitäre Anlagen und generell für jede Art von nicht korrosivem Fluid geeignet.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar
Die Verschraubungen erfüllen die Norm UNI EN 1254-2 „Hydraulikverschraubungen für Kupferrohre mit kompressionsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Regelung bezüglich der Materialien und Objekte, die in festen Systemen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser für den menschlichen Verbrauch verwendet werden können] • Konform zu 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II)
VERLÄNGERUNG AUS SCHWEREM CHROMIERTEM MESSING MÄNNLICH WEIBLICH
Verschraubungen mit Dorn aus Messing. Verwendbar bei der Herstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus der Stange gefertigt • Metallische Abdichtung
Die Verschraubungen [Serie 1N00] sind für jede Art von häuslichen, kommerziellen, industriellen und landwirtschaftlichen hydraulischen Installationen für Heizungs- und Sanitäranlagen anpassbar und im Allgemeinen für jede Art von nicht korrosivem Fluid geeignet.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar
Die Verschraubungen entsprechen der Norm UNI EN 1254-2 "Hydraulikverschraubungen für Kupferrohre mit Druckanschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde für dichte Verbindungen" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06/04/2004 [Regelung über Materialien und Objekte, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II)
Chromatisches thermostatierbares Ventil in quadratischer Form.
• Wechselbarer Anschluss für Kupfer-, Kunststoff- und Mehrschichtrohre
• Einfaches Herauszieh-System für den Handgriff
• Edelstahlstift mit doppelt dichten O-Ringen
• Verstärkte Rückholfeder und flache Dichtung
• Vorbehandelte Schraube mit Loctite® Dri-Seal® 5061
Bogenverbindung, MÄNNLICH, aus Messing, mit Anschluss für Adapter für Kupferrohr, Kunststoff oder Verbundrohr.
DRUCK- UND TEMPERATURGRÄNZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe PN-Reduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen, die über den für das Rohr zulässigen liegen.
Gewinde UNI ISO 7/1
Fitting, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff- oder metallisch). Die spezielle Form des Gummirings ergibt sich aus der besonderen Eigenschaft des Polyethylens und dessen Produktionstechnologie.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und wird zu einer validen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich aufgrund seiner speziellen Form den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine innere Verstärkung (Buchse) verfügbar, die das Rohr versteift. Das TOF PE-Fitting mit spezifischer Verstärkungsbuchse ist geeignet für PE-X-Rohre.
Das TOF-Fitting ist als Kompressionsfitting vom Typ A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde sind gemäß UNI ISO 7/1.
VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING
TECHNISCHE INFORMATIONEN
Verwendbar für die Zufuhr von warmem und kaltem Wasser
in sanitären Wasserinstallationen* und Heizungsanlagen.
Die Gewinderohre der Serien 2600 und 2700
sind für jede Art von hydraulischer Installation
geeignet, sei es privat, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitärtechnische Anlagen* und generell für jede
Art von nicht korrosiven Flüssigkeiten.
Produkt vollständig in Italien hergestellt
SCHNELLE VERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push
KRONOS PUSH
VERBINDUNG/MÄNNLICH
DRUCK- UND TEMPERATURGRADEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Umgebungstemperatur; bei anderen Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen über den für das Rohr zulässigen.
Gewinde UNI ISO 7/1
Fitting, das den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Befestigungs- und Verbindungsystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie bedingt.
Der konisch geformte Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Widerstandsfähigkeit und wird eine gültige Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Festlegung am Rohr selbst. Für PE 100 Rohre und Gasleitungen ist eine interne Verstärkung (Bussel) verfügbar, die das Rohr versteift. Das TOF PE Fitting mit spezifischer Verstärkungsbuchse ist geeignet für PE-X Rohre.
Das TOF Fitting ist als Typ A Druckfitting gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
Manuelles quadratisches Ventil verchromt.
• Anschluss für Eisenrohr
• Verstärkter Handrad aus Metall
• Stange mit doppelter Abdichtung, O-Ring und Druckstopfen
• Metallanschlagdichtung und O-Ring
• Vorgeschmierte Welle mit Loctite® Dri-Seal® 5061
Druck- und Temperaturgrenzen
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1
Verbindung, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Form des Gummirings wird durch die besonderen Eigenschaften des Polyethylens und seine Produktionstechnologie bestimmt.
Der Kegel passt sich an die Toleranzen der Rohre an, einschließlich von Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich dank seiner besonderen Form den Toleranzen des Rohrs an und garantiert ein perfektes Festklemmen am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine interne Verstärkung (Büchse) erhältlich, die das Rohr steif macht. Der TOF PE-Anschluss mit einer speziellen Verstärkungsbüchse ist für PE-X-Rohre geeignet.
Der TOF-Anschluss ist gemäß der Norm EN1254-3 als Typ-A-Druckanschluss klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Die PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Verbindungsstück nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1
Verbindungselement, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings ergibt sich aus den besonderen Eigenschaften von Polyethylen und seiner Produktionstechnologie.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird eine gültige Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und sorgt für eine perfekte Verklemmung am Rohr selbst. Für PE 100 Rohrleitungen und Gasleitungen ist eine innere Verstärkung (Büchse) erhältlich, die das Rohr versteift. Das TOF PE Verbindungselement mit spezieller Verstärkungsbüchse ist für PE-X Rohre geeignet.
Das TOF Verbindungselement wird als Kompressionsfitting vom Typ A gemäß Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
Verschraubungen mit Messingkonus. Verwendung für die Realisierung von Anlagen zur Bereitstellung und Verteilung von Brauchwasser (warm und kalt) und Brennstoffen.
Geeignet für Kupferrohre und Stahlrohre • Verwendung für Gas • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung.
Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, kommerzieller, industrieller und landwirtschaftlicher Sanitärinstallation sowie für Heizungs- und Hygieneanlagen geeignet und können allgemein mit jeder Art von nicht korrosiven Flüssigkeiten verwendet werden.
Maximaler Betriebstemperatur: 120 °C • Betriebstemperatur im solarthermischen System: 200 °C • Minimaler Betriebstemperatur: -20 °C • Maximaler Betriebsdruck: 16 bar.
Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Armaturen für Kupferrohre mit Druckmuffen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Rohrgewinde zur dichten Verbindung“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Leitung und Verteilung von Trinkwasser verwendet werden können] • Konform zu 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).
