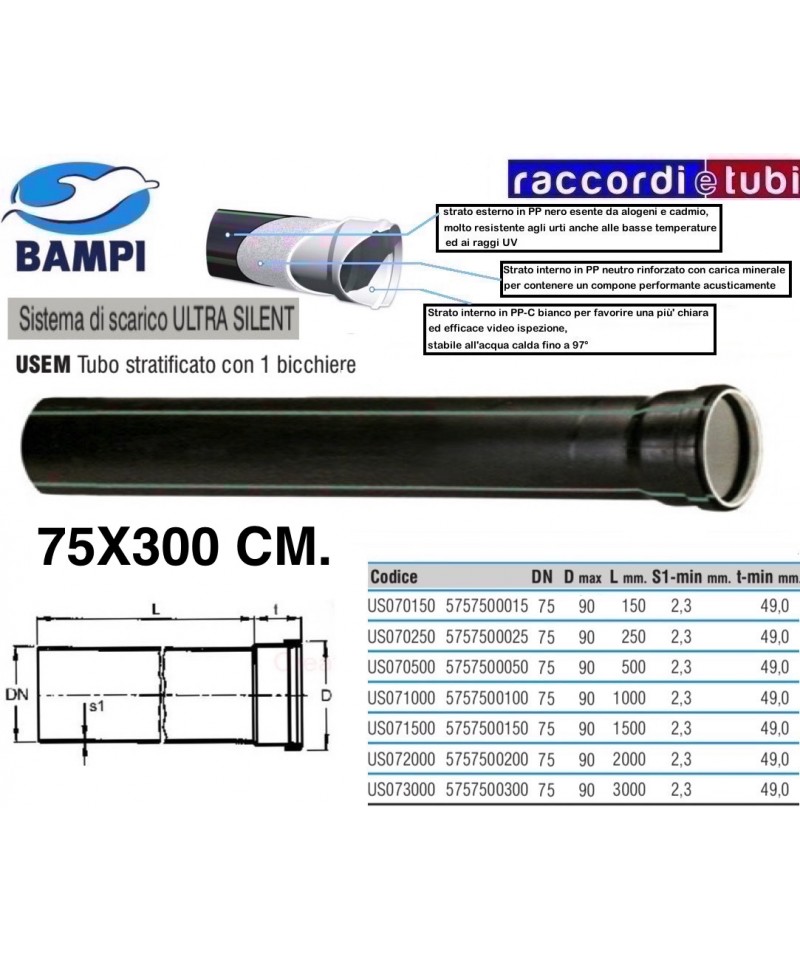

TUBO PP-ULTRA SILENT 1 BICCHIERE cm.75X300

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdboden) entspricht und geeignet ist für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Handelsnutzung, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Anbetung erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung und Staubabsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der im System abgeleiteten Flüssigkeit kann für kurze Zeit 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brennbarkeit in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallhöhen und einem Schallpegelmessgerät, das auf der niedrigsten Etage platziert wurde, bei einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Montageschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von kg 1,480 für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im Abflussmedium sind die Angaben in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und mit mineralischen Füllstoffen (MD) verstärkten Fittings, die dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosions-, Abrieb- und Chemikalienbeständigkeit verleihen, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Installationen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gestellt werden. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftung, Luftzirkulation, Abzug und Staubsaugung.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Installationen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gestellt werden. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftung, Luftzirkulation, Abzug und Staubsaugung.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Unter Berücksichtigung des DPCM 5/12/1997 über die akustischen Anforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Eigenschaften, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbindungsmechanismus, der durch eine elastomere Dichtung sichergestellt ist. Die Verbindung mittels Muffe gewährleistet den entsprechenden Raum für mögliche Expansionen der Anlage mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT-System aus Polypropylen gehören verschiedene nützliche Zubehörteile für die Durchführung von Abwassersystemen, darunter:

• Belüftungsventile für das Abwasser
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Einlagige Entsolidarisierungsummantelungen
• Schalldämmplatten mit dreilagiger Struktur
• Befestigungs- und Verankerungsringe für Rohre
• Halteklammern zur Vermeidung des Ausziehens

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems ergibt Eigenschaften von robuster Festigkeit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines versehentlichen Lochs schnell durch professionelle Thermoschweißung mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Ablaufsystem aus schwarzem, dreischichtig coextrudiertem Polypropylen (PP) in RAL 9005. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsschutz, Abriebfestigkeit und Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der akustischen Isolationsanforderungen für Wohn-, Industrie- und Gewerbezwecke sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen, religiöse Stätten erforderlich ist. Das ULTRA SILENT-System ist auch geeignet für die Installation von Belüftungs- und Lüftungssystemen, sowie für die Abgas-, Staubabsaugung.

Planungsanleitung

Das ULTRA SILENT Wasserablaufsystem kann gemäß den Spezifikationen der Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Realisierung der Belüftung des Ablaufsystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Wasserablaufsystem zertifizierte Schallisolierungsleistungen gemäß EN 14366 am Fraunhofer-Institut in Stuttgart.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit einem T-Stück gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT Polypropylen-System ist kompatibel mit Verbindungen zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von Zubehörteilen zugeordnet, die bei der Realisierung der Ablaufsysteme nützlich sind, darunter:

• Belüftungsventile für den Ablauf
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Einlagige Entkopplungsmanschetten
• Dreischichtige schalldämmende Platten
• Rohrauflage- und Verankerungsring
• Gleitdichtungsringe

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems sorgt für bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Außerdem kann das System im Falle eines Aufpralls oder versehentlichen Durchlochs schnell durch Wärmeverschmelzung von erfahrenem Fachpersonal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit einer coextrudierten 3-Schicht- Struktur. Die Produktlinie umfasst Rohre und Verbindungen mit Durchmessern von 32 bis 200 mm, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch in Abwasser gelöste Substanzen verleiht.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb der Gebäude sowie im Erdreich) geeignet für Einrichtungen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenwohnheime, Hotels, Schulen, und Orte der Anbetung gestellt werden. Das ULTRA SILENT System eignet sich auch für die Installation von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsauganlagen.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb der Gebäude sowie im Erdreich) geeignet für Einrichtungen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenwohnheime, Hotels, Schulen, und Orte der Anbetung gestellt werden. Das ULTRA SILENT System eignet sich auch für die Installation von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsauganlagen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Anforderungen der relevanten Norm, der UNI EN 12056-2, dimensioniert werden. Laut diesen Vorschriften dürfen Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile zur Belüftung des Abwassersystems verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem durch steckbare Verbindungen, die durch eine elastomerische Dichtung gesichert sind. Die Verbindung mit einem Muffenstück gewährleistet den ausreichenden Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist auch kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehört eine Reihe von Zubehörteilen, die für die Erstellung von Abwassersystemen nützlich sind, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Feuerwehranlagen (Hülsen – Bänder – Säcke)
• Einlagige Trennhülsen
• Schalldämmplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschsichere Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine ausgeprägte Robustheit, insbesondere bei extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlichen Lochs schnell durch Schweißverbindung von geschultem Personal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdboden), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und BTH, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftungs- und Lüftungsanlagen, Abzug, Staubsaugen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdboden), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und BTH, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftungs- und Lüftungsanlagen, Abzug, Staubsaugen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Durchführung der Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetz, das in Italien in Kraft ist) bietet das ULTRA SILENT Abwassersystem anerkannte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsverfahren

Leichtes, einfach und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomere Dichtung sichergestellt wird. Die Verbindung mit dem Muffen sorgt für ausreichend Raum für mögliche Ausdehnungen der Anlage mit zuverlässigem und dauerhaftem Dichtungsgrad. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe nützlicher Zubehörteile zur Realisierung von Entwässerungsanlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Einlagige Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Rutschfeste Dichtungsringe

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System bei Stößen oder versehentlichem Durchstoßen schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus rohrförmigen und verstärkten Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resilienz gegenüber in kommunalen und industriellen Abflüssen gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles System zur Installation dank der Verbindung mit Einschub, sichergestellt durch eine elastomere Dichtung. Die Verbindung mit einer Muffe gewährleistet den notwendigen Platz für mögliche Ausdehnungen der Installation mit einer zuverlässigen und langfristig gesicherten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist zudem mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen sind eine Reihe von Zubehörteilen erhältlich, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Feuerlöscher-Systeme (Hülsen – Bänder – Säcke)
• Einlagige Entkopplungs-Ummantelungen
• Akustikplatten mit dreilagiger Struktur
• Befestigungs- und Ankerbänder für Rohre
• Abdichtungsbänder gegen Herausziehen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems sorgt für eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Durchbohrung schnell durch einen erfahrenen Fachmann mit der entsprechenden Ausrüstung thermoplastisch geschweißt werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Reihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit Mineralstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften sowie Festigkeit gegen Aufprall, Korrosion, Abrasion und das Eindringen chemisch löslicher Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abzugs- und Staubsauganlagen geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abzugs- und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der jeweiligen Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften dürfen zur Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Unter Beachtung des DPCM 5/12/1997 zu passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nach EN 14366 vom Fraunhofer-Institut in Stuttgart zertifizierte, bemerkenswerte Schallschutzeigenschaften.

Installationsmethode

Leichtes, einfaches und schnelles System zu installieren dank der Steckverbindung, die durch eine elastomerische Dichtung sichergestellt wird. Die Verbindung mit dem Kessel gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einem zuverlässigen und langfristig garantierten Halt. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen System gehört eine Reihe nützlicher Zubehörteile für die Realisierung von Abwassersystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückflussverhinderungsventile
• Feuerstopper-Systeme (Manchetten – Bänder – Beutel)
• Monostrat isolierende Schläuche
• Schallschutzplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Stopp-Ringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System bei versehentlichem Stoß oder Loch schnell durch Schweißtechnik von geschultem Personal mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarz coextrudiertem Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zum Abtransport von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes, außen sowie im Erdbereich) und geeignet ist für Anlagen in Gebäuden, die eine Einhaltung der Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzungen sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erfordern. Das System ULTRA SILENT ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen sowie für die Absaugung von Staub geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der geltenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem signifikante, nach der EN 14366 am Fraunhofer Institut in Stuttgart zertifizierte Schallschutzleistungen.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank des Steckverbindungssystems, das durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Muffenanschluss gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Reihe von nützlichem Zubehör für die Herstellung von Entwässerungsanlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Monostratige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsclamps für Rohre
• Rutschsichere Verbindungsleitungsschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch Schweißarbeiten von geschultem Personal mit spezieller Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Gewerbe- und Industriegebäude sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Verehrung gefordert wird. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Lüftungs-, Belüftungs-, Absaug- und Staubsaugsystemen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Armaturen aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluid kann kurzfristig bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhe und Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden Angaben in der Bezugstabelle sorgfältig zu beachten
• 10 Jahre Garantie gegen Herstellungsfehler

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtig co-extrudiertem Polypropylen (PP) RAL 9005. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die Anforderungen an die Schallschutzverordnung für Wohn-, Industrie- und Gewerbeimmobilien benötigen, sowie öffentliche und unterbringende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System ist auch für die Installation von Ventilations- und Belüftungsanlagen, Absaugung, Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die Anforderungen an die Schallschutzverordnung für Wohn-, Industrie- und Gewerbeimmobilien benötigen, sowie öffentliche und unterbringende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System ist auch für die Installation von Ventilations- und Belüftungsanlagen, Absaugung, Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorgaben der Entwurf Norm, UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Im Einklang mit DPCM 5/12/1997 zu den passiven Schalldämmanforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem zertifizierte Schallisolationsleistungen gemäß EN 14366 beim Fraunhofer Institut in Stuttgart.

Installationsmodus

Ein leichtes, simples und schnelles System zu installieren dank Verbindung durch Stecksystem, gesichert durch eine elastomere Dichtung. Die Verbindung mit einer Buchse gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von nützlichem Zubehör für die Installation von Abwasseranlagen ausgestattet, darunter:

• Ventil für die Belüftung der Entwässerung
• Rückflussverhinderer
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Einlagige Entkoppelungshülsen
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Verbindungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine ausgeprägte Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch eine thermische Schweißung durch erfahrene Hände mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften für den Schallschutz für Wohn-, Industrie-, Handels-, öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs-, Luftzirkulations-, Abzugs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Falltiefen und einem Schallpegelmessgerät, das auf der niedrigsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die in der Regel von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm, 1 Becher von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), co-extrudiert in 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus mit mineralischen Füllstoffen (MD) verstärkten Rohren und Verbindungen, die dem System schalldämmende Eigenschaften, Widerstand gegen Stöße, Korrosion, Abrieb und Angriff durch chemisch gelöste Substanzen in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und unterirdisch) geeignet für Installationen in Gebäuden, wo Anforderungen an den Schallschutz für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und Empfangsgebäude wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen, Orte der Anbetung gefordert sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und unterirdisch) geeignet für Installationen in Gebäuden, wo Anforderungen an den Schallschutz für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und Empfangsgebäude wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen, Orte der Anbetung gefordert sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der zugrunde liegenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zum Abdichten des Abwassersystems entweder Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT-Entlüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Leistungen, die gemäß EN 14366 vom Fraunhofer Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Stecksystem, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft sicheren Abdichtung. Das ULTRA SILENT System aus Polypropylen ist kompatibel für den Anschluss an andere Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Das ULTRA SILENT System aus Polypropylen ist mit einer ganzen Reihe von Zubehörteilen ausgestattet, die für die Installation von Entwässerungssystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsmanschetten aus Monoschicht
• Schalldämmplatten in Dreischicht
• Befestigungs- und Verankerungsbänder für Rohre
• Halterungen mit Rutschhemmung

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Schweißarbeit von einem erfahrenen Fachmann mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der schwarz RAL 9005, coextrudiert mit 3 Schichten. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, welche dem System akustische Isolation, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen Chemikalien, die in kommunalen und industriellen Abflüssen gelöst sind, verleihen.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an die akustische Isolation für Wohn-, Industrie- und Handelsanwendungen, öffentliche und Unterbringungseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftkanalsystemen, Abzugs- und Staubsauganlagen geeignet.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an die akustische Isolation für Wohn-, Industrie- und Handelsanwendungen, öffentliche und Unterbringungseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftkanalsystemen, Abzugs- und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß der entsprechenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Armaturen des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT-Belüftungsventile. Unter Beachtung des DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gesetzlich in Italien), bietet das ULTRA SILENT Abwassersystem hervorragende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles System zur Installation dank der Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und zeitlich garantierten Dichtigkeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffverbindungen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung von Abwassersystemen zugeordnet, darunter:

• Ventile für die Abwasserbelüftung
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkopplende Monoschichthülsen
• Schallschutzplatten mit dreischichtiger Konstruktion
• Befestigungs- und Ankerklammern für Rohre
• Halteringe zur Sicherstellung der Auszugssicherheit

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht Eigenschaften einer starken Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C (im Labor getestet). Zudem kann das System im Falle eines Aufpralls oder eines zufälligen Lochs schnell durch eine Thermosiegelung von erfahrenem Personal mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Gewerbenutzung sowie für öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT System ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugen geeignet.

Eigenschaften und Leistungsmerkmale

• Rohre aus PP-C/MD/PP-C und Zubehör aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der innerhalb des Systems abgeleiteten Flüssigkeit kann kurzfristig bis zu 98°C erreichen, während die langfristige Temperatur 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülungen) und herkömmlichen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien, die in der abgeleiteten Flüssigkeit enthalten sind, beachten Sie bitte sorgfältig die entsprechenden VORSCHRIFTEN in der Bezugstabelle.
• 10 Jahre Garantie auf Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert mit 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegenüber in Abwässern gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes, außen sowie vergraben) geeignet für Anlagen in Gebäuden, in denen eine Geräuschdämmung für Wohn-, Industrie- und Gewerbegebäude gefordert ist, wie Krankenhäuser, Altenpflegeheime, Hotels, Schulen, Gotteshäuser und ähnliche Einrichtungen. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Staubabsaugung.

Gestaltungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der planmäßigen Norm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen in Gebäuden (in Italien gültiges Gesetz) bietet das ULTRA SILENT Abwassersystem zertifizierte Schallschutzeigenschaften gemäß EN 14366, getestet am Fraunhofer-Institut in Stuttgart.

Installationsmethode

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Steckanschluss, gesichert durch eine elastomere Dichtung. Der Verbindung mit einem Muffe gewährleistet den notwendigen Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe von Zubehörteilen zugeordnet, die für die Erstellung von Entwässerungssystemen nützlich sind, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Feuerschutzsysteme (Muffen – Bänder – Taschen)
• Monoschicht-Anti-Wasserableitungen
• Schallschutzplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Ausschlussringe für zuverlässige Abdichtung

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems gewährleistet eine äußerst robuste Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System bei versehentlichem Aufprall oder Loch schnell durch fachgerechte Thermoschweißung mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz gefordert wird, für Wohn-, Industrie- und Gewerberäume, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte des Kultus. Das System ULTRA SILENT ist auch geeignet für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubsaugungsanlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für einen kurzen Zeitraum 98 °C erreichen, während die Temperatur über längere Zeiträume 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Brandwiderstand Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor unter Testbedingungen mit 2 Fallhöhen und einem Schalldämmgerät, platziert im niedrigsten Stockwerk, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z. B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden VORSCHRIFTEN in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.
