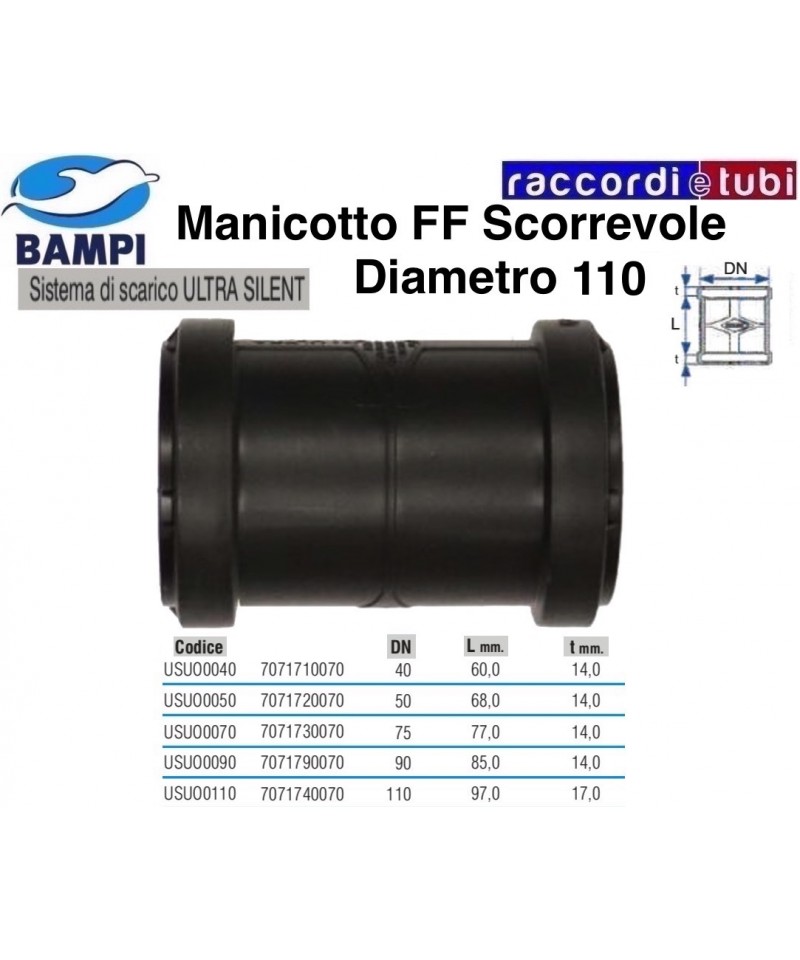

ANSCHLUSSSTÜCK FF 110 ULTRA SILENT DURCHGANG

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, die eine Konformität hinsichtlich des Schallschutzes in Wohn-, Industrie- und Handelsnutzung sowie in öffentlichen und gewerblichen Einrichtungen wie Krankenhäusern, Pflegeheimen und RSA, Hotels, Schulen, Gottesdiensten erfordern. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen, Abzug, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des abgeleiteten Fluids innerhalb des Systems kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfanlage mit 2 Fallhöhen und einem Schallpegelmessgerät, das auf der niedrigsten Ebene platziert ist, mit einem Abfluss von 4 Litern/Sekunde (entspricht gleichzeitiger Entleerung von 2 Toiletten) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Mundstück von 1 Meter Länge
• Für den Einsatz von Polypropylen in Gegenwart von chemischen Substanzen, die im abgeleiteten Fluid enthalten sind, beachten Sie bitte sorgfältig die entsprechende REFERENZTABELLE.
• 10 Jahre Garantie gegen Produktionsfehler

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und mit mineralischen Füllstoffen (MD) verstärkten Fittings, die dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosions-, Abrieb- und Chemikalienbeständigkeit verleihen, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Installationen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gestellt werden. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftung, Luftzirkulation, Abzug und Staubsaugung.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Installationen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gestellt werden. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftung, Luftzirkulation, Abzug und Staubsaugung.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Unter Berücksichtigung des DPCM 5/12/1997 über die akustischen Anforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Eigenschaften, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbindungsmechanismus, der durch eine elastomere Dichtung sichergestellt ist. Die Verbindung mittels Muffe gewährleistet den entsprechenden Raum für mögliche Expansionen der Anlage mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT-System aus Polypropylen gehören verschiedene nützliche Zubehörteile für die Durchführung von Abwassersystemen, darunter:

• Belüftungsventile für das Abwasser
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Einlagige Entsolidarisierungsummantelungen
• Schalldämmplatten mit dreilagiger Struktur
• Befestigungs- und Verankerungsringe für Rohre
• Halteklammern zur Vermeidung des Ausziehens

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems ergibt Eigenschaften von robuster Festigkeit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines versehentlichen Lochs schnell durch professionelle Thermoschweißung mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System akustische Isolierfähigkeiten, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resistenz gegen chemische Stoffe in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System für die Entsorgung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der akustischen Isolierung für Wohn-, Gewerbe- und Industrieanlagen Vorschrift ist, ebenso für öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Belüftungs- und Luftzirkulationsanlagen, Abzug und Staubsaugen.

Gestaltungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem beeindruckende Schallisolationswerte, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbindungssystems, gesichert durch eine elastomerische Dichtung. Der Verbindungsdurchmesser gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffen in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe nützlicher Zubehörteile für die Durchführung von Abwassersystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Einlagige Entkopplungsmanschetten
• Dreischichtige schalldämmende Platten
• Sicherungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungen mit strengen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Heißsiegelung von erfahrenem Personal mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die Palette, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus Rohren und Fittings, die mit Mineralien (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch in Abwasser gelöste Stoffe verleiht.

Anwendungsbereich

System zur Entwässerung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes, außen sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Gewerbe- und öffentliche Einrichtungen wie Krankenhäuser, Altenheime und RHE, Hotels, Schulen, Gottesdienststätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Absaugung und Staubabsaugung geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der Referenznorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (in Italien geltendes Recht) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles System, das dank des Steckverbinders, gesichert durch eine elastomere Dichtung, installiert werden kann. Die Verbindung mit einem Verbindungsstück gewährleistet den ausreichenden Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und zeitlich garantierten Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Dem ULTRA SILENT-System sind eine Reihe von Zubehörteilen beigefügt, die für die Realisierung von Entwässerungsanlagen nützlich sind, darunter:

• Belüftungsventile für die Entwässerung
• Rückflussventile
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Entkopplungsrohre aus Monoschicht
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für die Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine außergewöhnliche Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle von Stoß oder versehentlichem Loch schnell durch fachgerechtes Heißsiegeln mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtigem Co-Extrusionspolypropylen (PP) in der Farbe RAL 9005. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallisolierung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resistenz gegenüber in kommunalen und industriellen Abflüssen gelösten chemischen Substanzen verleiht.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen, sowie unterirdisch) geeignet für Anlagen in Gebäuden, die eine Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Wohnanlagen (RSA), Hotels, Schulen und religiöse Orte verlangen. Das ULTRA SILENT-System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Entlüftung und Staubsaugung geeignet.

Entwurfsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß der einschlägigen Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können zur Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ Ventilationsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM vom 5. Dezember 1997 über die passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem zertifizierte Schallschutzleistungen gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfaches und schnelles System, das dank der Steckverbindung mit einem elastomeren Dichtungsring installiert wird. Die Verbindung mit der Muffe bietet ausreichend Platz für mögliche Ausdehnungen des Systems und gewährleistet eine zuverlässige und dauerhafte Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit Verbindungen zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zu dem ULTRA SILENT-Polypropylen-System gehören verschiedene nützliche Zubehörteile zur Erstellung der Abflusssysteme, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Feuerstoppsysteme (Manschetten – Bänder – Beutel)
• Monostratige Entkoppelungsrohre
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht es Eigenschaften von zäher Robustheit, insbesondere unter kalten Bedingungen mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturs von -20 °C. Darüber hinaus kann das System im Falle eines Schlags oder einer zufälligen Durchstoßung schnell durch Thermoschweißen von qualifiziertem Personal mit geeigneten Geräten repariert werden.

Anwendungsbereich

System zur Entsorgungen von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet ist für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Seniorenheime, Hotels, Schulen und Orte der Verehrung erfordern. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Luftaustausch-, Abzugs- und Staubsauganlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann über einen kurzen Zeitraum bis zu 98°C erreichen, während die Temperatur über einen längeren Zeitraum bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallstufen und Schallpegelmesser am tiefsten Punkt, bei einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und mit gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden BESTIMMUNGEN zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Entsorgung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Systeme in Gebäuden, in denen eine Übereinstimmung hinsichtlich der akustischen Isolierung für Wohn-, Industrie- und Gewerbeobjekte, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gefordert wird. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Abluftanlagen sowie zur Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der innerhalb des Systems abgeführten Flüssigkeit kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur über einen längeren Zeitraum bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallebenen und einem Schallpegelmesser in der untersten Ebene, mit einem Ablassfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und herkömmlichen Befestigungsringen, die normalerweise von Sanitärinstallateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm, 1 Becher mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Fluid sind die entsprechenden ANWEISUNGEN in der zugehörigen REFERENZTABLETTE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

Ein System zur Abwasserentsorgung, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und im Freien, sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich Schallschutz gefordert wird, in Wohn-, Industrie- und Handelsbereichen, öffentlichen und gastgewerblichen Einrichtungen wie Krankenhäusern, Altenheimen und RSA, Hotels, Schulen, und Gottesdiensten. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Entlüftungsanlagen, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Fluids kann kurzfristig bis zu 98°C erreichen, während die langfristige Temperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas und einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid, beachten Sie sorgfältig die entsprechenden VORGABEN in der Referenztabelle.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System akustische Isolation, Schlagfestigkeit, Korrosions- und Abriebresistenz sowie eine Resistenz gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet für Anlagen in Gebäuden ist, in denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Gewerbeanwendungen, sowie Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Verehrung erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Lüftungsanlagen, Abluft- und Staubsauganlagen.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet für Anlagen in Gebäuden ist, in denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Gewerbeanwendungen, sowie Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Verehrung erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Lüftungsanlagen, Abluft- und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Referenznorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Armaturen des ULTRA SILENT-Systems oder alternativ die Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (gesetzliche Bestimmung in Italien) bietet das ULTRA SILENT Abwassersystem beeindruckende Schallschutzleistungen, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitung

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbinders, der durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Einsatz gewährleistet den erforderlichen Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und zeitlich garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien wie PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Das ULTRA SILENT-Polypropylen-System wird durch eine Reihe nützlicher Zubehörteile für die Erstellung von Abflusssystemen ergänzt, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelnde Monoschichthülsen
• Geräuschdämmplatten mit dreifacher Schicht
• Verankerungs- und Haltekragen für Rohre
• Dichtungsringe gegen herausrutschen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Durchbruchs schnell durch thermisches Schweißen von einer erfahrenen Hand mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, co-extrudiertem Polypropylen (PP) in RAL 9005 mit 3 Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen Chemikalienverunreinigungen in kommunalen und industriellen Abwassersystemen verliehen werden.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität bezüglich des Schallschutzes für Wohn-, Industrie- und Gewerbeanwendungen, sowie für öffentliche und Aufenthaltsräumen wie Krankenhäuser, Seniorenheime, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Lüftungs-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität bezüglich des Schallschutzes für Wohn-, Industrie- und Gewerbeanwendungen, sowie für öffentliche und Aufenthaltsräumen wie Krankenhäuser, Seniorenheime, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Lüftungs-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Planungshinweise

Das ULTRA SILENT-Abwassersystem kann gemäß den Anforderungen der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über die passiven akustischen Anforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem nachweislich beachtliche Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit einem Einstecksitz, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet den entsprechenden Raum für mögliche thermische Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT-Polypropylen-System gehören eine Reihe von Zubehörteilen, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abwassers
• Rückstausicherungsventile
• Feuerdämme (Manschetten – Bänder – Beutel)
• Entkopplungsrohre in einlagiger Ausführung
• Schallschutzplatten in dreifacher Ausführung
• Befestigungs- und Verankerungsringe für Rohre
• Sicherungsspanner zur Verhinderung des Herausziehens

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine hohe Robustheit, insbesondere unter extremen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Außerdem kann das System im Falle eines Aufpralls oder einer versehentlichen Bohrung schnell durch Wärmeversiegelung von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbezwecke, öffentliche und Empfangsbereiche wie Krankenhäuser, Seniorenheime und Einrichtungen der sozialen Betreuung, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Entlüftungsanlagen, Staubabsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während sie langfristig 95°C erreichen kann.
• Ringsteifigkeit gleich 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Wärmeausdehnungskoeffizient gleich 0,09 mm/mk.
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1).
• Schalldruckpegel von 23 dB/(A) Lin, im Labor in einer Prüfumgebung mit 2 Fallhöhen gemessen und einem Schallpegelmesser, der auf der niedrigsten Etage positioniert ist, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und mit gebräuchlichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein 110 mm Ø Rohr mit 1 Glas von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Medium sind die Anforderungen in der entsprechenden REFERENZTAFEL sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System für die Abführung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Gewerbegebiete, öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser gefordert ist. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Belüftungs- und Luftaustauschsystemen, Extraction und Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (nach EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und Schallpegelmesser auf der niedrigsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und allgemein verwendeten Montageschellen, die üblicherweise von Installateuren verwendet werden (z. B. gelbe Mupro).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Für den Einsatz von Polypropylen in Gegenwart chemischer Substanzen im abgeleiteten Medium beachten Sie bitte genau die entsprechenden VORGABEN in der Bezugstabelle.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Handelsnutzung, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abzug und Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und häufig verwendeten Montageschellen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Beim Einsatz von Polypropylen in Gegenwart von Chemikalien, die im abgeleiteten Fluid enthalten sind, sind die Vorschriften in der entsprechenden REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultusgemeinden erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Abluftanlagen, Staubsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfsaal mit 2 Fallhöhen und einem Schallpegelmesser, der auf der tiefsten Ebene positioniert ist, mit einer Ablassleistung von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsärmeln, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der relevanten BEZUGSTABELLE genau zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der Farbe schwarz RAL 9005, coextrudiert in 3 Schichten. Das Sortiment, das Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System akustische Isolation, Stoßfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit gegenüber Substanzen in zivilen und industriellen Abwasserströmen verleihen.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen Konformität im Bereich der akustischen Isolierung für Wohn-, Industrie- und Gewerbe, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kirchen erforderlich ist. Das ULTRA SILENT System ist auch für die Ausführung von Belüftungs- und Luftzirkulationssystemen sowie Staubsaug- und -absauganlagen geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems ULTRA SILENT Rohre und Verbindungen oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über passive akustische Anforderungen in Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schalldämmleistungen, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Einsteckmechanismus, der durch eine elastomere Dichtung sichergestellt wird. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristigen Abdichtung. Das ULTRA SILENT Polypropylen-System ist mit anderen Standardmaterialien in PP/PE-HD/PVC kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von Zubehörteilen zugeordnet, die für die Umsetzung der Abwasseranlagen nützlich sind, darunter:

• Belüftungsventile für die Abläufe
• Rückstauklappen
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkoppelnde Einzellagenhülsen
• Dreischichtige Schalldämmplatten
• Halte- und Verankerungsringe für die Rohre
• Abdichtende Halteringe gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht ihm Eigenschaften von zähem Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Zudem kann das System im Falle eines Stoßes oder eines zufälligen Lochs schnell durch erfahrene Hände mit speziellen Werkzeugen thermoplastisch geschweißt werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, co-extrudiert in 3 Schichten. Die verfügbare Serie mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System hervorragende Eigenschaften in Bezug auf Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Substanzen in kommunalen und industriellen Abwasser führen.

Anwendungsbereich

System zum Abfluss von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbegebäude sowie für öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime. Der ULTRA SILENT ist auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Anwendungsbereich

System zum Abfluss von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbegebäude sowie für öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime. Der ULTRA SILENT ist auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Planungsanweisungen

Das Abflusssystem ULTRA SILENT kann gemäß den Vorgaben des relevanten Planungsstandards, der UNI EN 12056-2, dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden ( geltendes Recht in Italien) bietet das Abflusssystem ULTRA SILENT ausgezeichnete Schalldämmwerte, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Einsteckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Glied gewährleistet den erforderlichen Platz für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und permanenten Abdichtung. Das Polypropylen-System ULTRA SILENT ist für die Verbindung mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zu dem Polypropylen-System ULTRA SILENT gibt es eine Reihe nützlicher Zubehörteile für die Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Einschichtige Trennhülsen
• Schalldämmplatten in dreischichtiger Ausführung
• Montage- und Verankerungsklemmen für Rohre
• Abdichtungsklemmen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungssituationen mit starker Kälte, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlicher Durchstichs schnell mittels Thermoschweißen von einem erfahrenen Techniker mit der entsprechenden Ausrüstung repariert werden.
