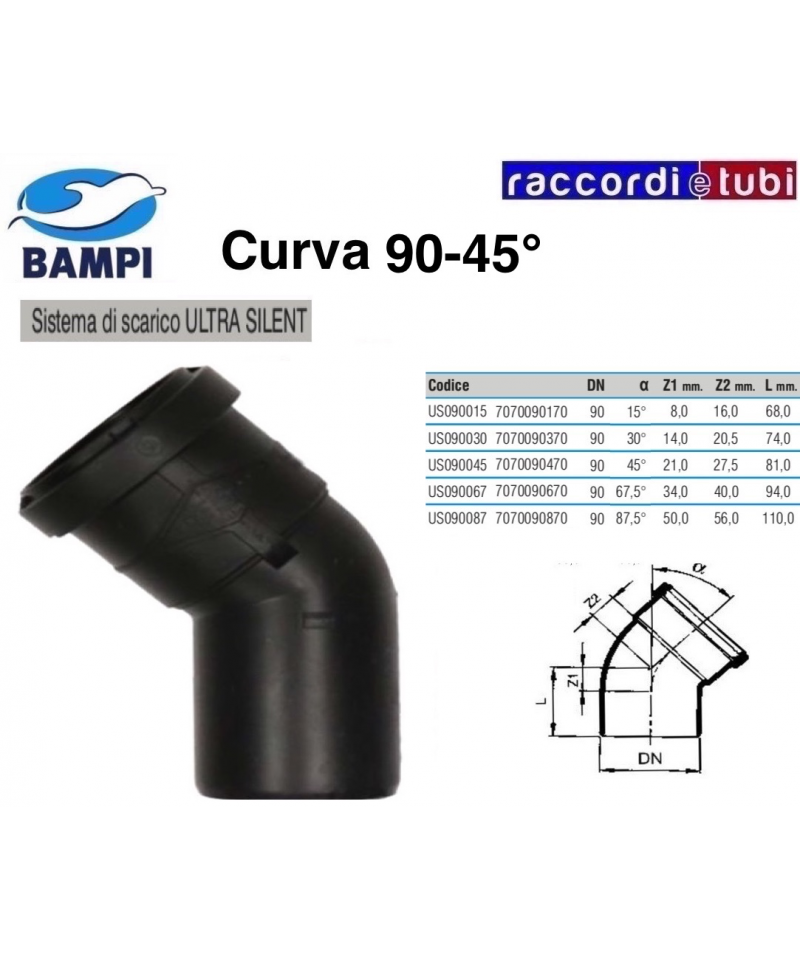

ULTRA SILENT EINLAUFBOGEN D.90 45°

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, co-extrudiertem Polypropylen (PP) in RAL 9005 mit 3 Schichten. Die Produktreihe, die Durchmesser von 32 bis 200 mm umfasst, besteht aus rohr- und verbundenen Elementen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemische Substanzen in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen sowie im Untergrund) entspricht, geeignet für Anlagen in Gebäuden, in denen eine Übereinstimmung in Bezug auf die Schallisolierung für Wohn-, Industrie- und Gewerbegebiete, öffentliche und Empfangsorte wie Krankenhäuser, Seniorenheime und Rehabilitationseinrichtungen, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Installation von Belüftungs- und Luftzirkulationssystemen, Absaugung und Staubsaugsysteme geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Referenznorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können zur Belüftung des Abwassersystems sowohl Rohre und Verbindungen des ULTRA SILENT Systems als auch alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallanforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem zertifizierte Schallschutzleistungen gemäß EN 14366, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem mit einer Anschlussverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit dem Muffenglas gewährleistet ausreichend Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System wird durch eine Reihe nützlicher Zubehörteile zur Installation des Abwassersystems ergänzt, darunter:

• Entlüftungsventile für das Abwassersystem
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Beutel)
• Einlagige Entkoppelungsummantelungen
• Schallisolierende Platten mit dreifacher Schicht
• Befestigungs- und Verankerungsbinder für Rohre
• Abrutschsichere Dichtringe

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine außergewöhnliche Robustheit, insbesondere unter extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Fachhandwerker mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtig coextrudiertem Polypropylen (PP) nach RAL 9005. Die Produktreihe, die Rohrleitungen und Verbindungen mit Durchmessern von 32 bis 200 mm umfasst, ist mit mineralischen Füllstoffen (MD) verstärkt, die dem System schalldämmende Eigenschaften, Schlagfestigkeit sowie Beständigkeit gegen Korrosion, Abrieb und die Aggression von in Haushalts- und Industrieabwässern gelösten Chemikalien verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (im Gebäude sowie im Freien und unterirdisch), geeignet für Anlagen in Gebäuden, in denen die Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gottesdienste erfüllt werden müssen. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, sowie für Staubabsaugung geeignet.

Planungshinweise

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzvorschriften in Gebäuden (gesetzliche Regelung in Italien) bietet das Abwassersystem ULTRA SILENT beeindruckende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leicht, einfach und schnell zu installieren dank der Verbindung mit Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenstück gewährleistet den notwendigen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig gesicherten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe nützlicher Zubehörteile zur Umsetzung der Abflusssysteme zugeordnet, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Taschen)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für die Rohre
• Ringschrauben zur Verhinderung des Abrutschens

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Geschäftsgebäude sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Luftaustauschsystemen, Extraktion und Staubsaugen geeignet.

Merkmale und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der im System abgeleiteten Flüssigkeit kann kurzfristig 98 °C erreichen, während sie über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und Schallmessgerät auf der untersten Ebene, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die üblicherweise von Installateuren verwendet werden (z. B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden Angaben in der zugehörigen REFERENZZEITUNG sorgfältig zu beachten
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (im Gebäude und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Andacht erforderlich ist. Das ULTRA SILENT-System ist auch geeignet für die Errichtung von Belüftungs- und Belüftungsanlagen, Abzug, Staubsaugen.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während sie über längere Zeit bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstand in Klasse D-s2,d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallebenen und Schallmessgerät auf der tiefsten Ebene, bei einer Ablassrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig ablaufenden WC-Spülkästen) und üblicherweise von Installateuren verwendeten Befestigungsringen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von kg 1,480 für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Fluid sind die entsprechenden Vorgaben in der zugehörigen REFERENZTABLEAU zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Geschäftszwecke, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erfordern. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Absaugung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Armaturen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98 °C erreichen, während sie über längere Zeiträume bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Feuerwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallpegelmesser auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Entsorgung von Abwässern gemäß EN 1451-1 in Klasse BD (innen und außen sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzung sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung, Staubsaugen.

Eigenschaften und Betriebsleistung

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des abgeleiteten Fluids im System kann kurzfristig bis zu 98 °C erreichen, während die Temperatur über längere Zeiträume bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Feuerwiderstand der Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit zwei Sturzebenen und einem Schallpegelmesser, der im niedrigsten Stockwerk positioniert wurde, mit einem Abfluss von 4 Litern/Sekunde (entspricht zwei gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Montageschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas in einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Fluid sind die Vorschriften in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet ist für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Installation von Belüftungs- und Luftzirkulationsanlagen sowie für die Abgasabsaugung und Staubabsaugung geeignet.

Planungsanweisungen

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der Bezugsnorm UNI EN 12056-2 dimensioniert werden. Entsprechend dieser Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (in Italien geltendes Gesetz) bietet das Abwassersystem ULTRA SILENT bemerkenswerte schalldämmende Leistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit einem Muffenstück sorgt für ausreichenden Raum für mögliche Ausdehnungen der Anlage bei zuverlässiger und dauerhaft gewährleisteter Dichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör zur Installation

Zum ULTRA SILENT-System aus Polypropylen gehören eine ganze Reihe nützlicher Zubehörteile für die Realisierung von Abwasseranlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (manschetten – bänder – säcke)
• Einlagige Entkopplungsmatten
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungszangen für die Rohre
• Dichtungsringe zur Verhinderung von Abrutschen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften einer bemerkenswerten Robustheit, insbesondere bei extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Durchtrennung schnell durch Heißverguss von einer erfahrenen Hand mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, co-extrudiertem Polypropylen (PP) in drei Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch im Abwasser gelöste Stoffe verleiht.

Anwendungsbereich

Ein System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Gewerbenutzungen erforderlich ist, sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT Abflusssystem kann gemäß den Vorgaben der Referenznorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abflusssystem nachweislich gute Schallisolationswerte gemäß EN 14366 beim Fraunhofer Institut in Stuttgart.

Installationsweise

Leichtes System, einfach und schnell zu installieren dank der Steckverbindungen, die durch eine elastomere Dichtung gesichert sind. Die Verbindung mit einem Muffenanschluss gewährleistet den notwendigen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Abdichtung. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe von nützlichem Zubehör für die Realisierung von Abflusssystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückflusssperren
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Entkopplungsröhren aus einlagigem Material
• Schalldämmplatten aus dreischichtigem Material
• Befestigungs- und Verankerungsschalen für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20°C (im Labor getestet). Darüber hinaus kann das System im Falle eines Stoßes oder unabsichtlichen Lochs schnell durch thermisches Schweißen mit spezieller Ausrüstung von erfahrenem Personal repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallschutzkonformität für Wohn-, Gewerbe- und Industrienutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten gelten. Das ULTRA SILENT-System ist auch für die Installation von Belüftungs-, Lüftungs-, Entwässerungs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und bestehen frei von Halogenen, Kadmium und Schwermetallen.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und Schallmessgerät am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist die entsprechende REFERENZTABELLE zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System hervorragende Eigenschaften in Bezug auf Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen in Abwässern gelöste chemische Substanzen verleiht.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeimmobilien sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Lüftungs-, Absaug- und Staubsaugungsanlagen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeimmobilien sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Lüftungs-, Absaug- und Staubsaugungsanlagen.

Konstruktionshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageverfahren

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung über Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffen sorgt für ausreichend Platz für etwaige Ausdehnungen des Systems mit einer zuverlässigen, langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit anderen Kunststoffverbindungen in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung der Ableitungssysteme zugeordnet, darunter:

• Ventile zur Belüftung der Ableitung
• Rückstauventile
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Entkopplungsrohre aus Einzellagen
• Dreischichtige Schallschutzplatten
• Rohrschellen und Befestigungen der Rohre
• Sicherungsschellen gegen Abrutschen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine robuste Festigkeit, insbesondere in kalten Umgebungen mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Heißsiegelung von einem Fachmann mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, co-extrudiertem Polypropylen (PP) in RAL 9005 mit 3 Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen Chemikalienverunreinigungen in kommunalen und industriellen Abwassersystemen verliehen werden.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität bezüglich des Schallschutzes für Wohn-, Industrie- und Gewerbeanwendungen, sowie für öffentliche und Aufenthaltsräumen wie Krankenhäuser, Seniorenheime, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Lüftungs-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität bezüglich des Schallschutzes für Wohn-, Industrie- und Gewerbeanwendungen, sowie für öffentliche und Aufenthaltsräumen wie Krankenhäuser, Seniorenheime, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Lüftungs-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Planungshinweise

Das ULTRA SILENT-Abwassersystem kann gemäß den Anforderungen der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über die passiven akustischen Anforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem nachweislich beachtliche Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit einem Einstecksitz, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet den entsprechenden Raum für mögliche thermische Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT-Polypropylen-System gehören eine Reihe von Zubehörteilen, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abwassers
• Rückstausicherungsventile
• Feuerdämme (Manschetten – Bänder – Beutel)
• Entkopplungsrohre in einlagiger Ausführung
• Schallschutzplatten in dreifacher Ausführung
• Befestigungs- und Verankerungsringe für Rohre
• Sicherungsspanner zur Verhinderung des Herausziehens

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine hohe Robustheit, insbesondere unter extremen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Außerdem kann das System im Falle eines Aufpralls oder einer versehentlichen Bohrung schnell durch Wärmeversiegelung von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gefordert wird. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der im System abgeleiteten Flüssigkeit kann kurzfristig bis zu 98°C erreichen, während die Temperatur über längere Zeit bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstand in Klasse D-s2, d2 (nach EN 13501-1)
• Geräuschpegel von 23 dB/(A) gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallmessgerät, das auf der niedrigsten Ebene positioniert ist, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und typischen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z. B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher von 1 Meter Länge
• Bitte beachten Sie die entsprechenden Vorgaben in der Bezugstabelle beim Einsatz von Polypropylen in der Anwesenheit von chemischen Substanzen im abgeleiteten Fluid.
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Übereinstimmung mit den Anforderungen an den Schallschutz in Wohn-, Gewerbe- und Industriebauten, öffentlichen und gastgewerblichen Einrichtungen wie Krankenhäusern, Pflegeheimen und RSA, Hotels, Schulen und Gottesdiensten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Lüftungs- und Belüftungsanlagen, Abzug, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden frei von Halogen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann kurzfristig bis zu 98°C erreichen, während die Temperatur langfristig 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin gemessen im Labor in einem Testumfeld mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entwässerten WC-Spülungen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Fluid sind die entsprechenden Angaben in der dazugehörigen REFERENZTABLETTE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbegebäude, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen, Kultusstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugungen, Staubsaugen geeignet.

Eigenschaften und Leistungsmerkmale

• Rohr in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und ohne Halogene, Kadmium und Schwermetalle hergestellt.
• Die Temperatur der innerhalb des Systems abgeführten Fluid kann für kurze Zeit bis zu 98 °C erreichen, während sie über einen längeren Zeitraum bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, Labor gemessen in einer Testumgebung mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und allgemein verwendbaren Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm von 1 Auslass mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien, die im abgeführten Fluid enthalten sind, beachten Sie sorgfältig die entsprechenden Angaben in der jeweiligen REFERENZTABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), co-extrudiert in 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus mit mineralischen Füllstoffen (MD) verstärkten Rohren und Verbindungen, die dem System schalldämmende Eigenschaften, Widerstand gegen Stöße, Korrosion, Abrieb und Angriff durch chemisch gelöste Substanzen in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und unterirdisch) geeignet für Installationen in Gebäuden, wo Anforderungen an den Schallschutz für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und Empfangsgebäude wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen, Orte der Anbetung gefordert sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und unterirdisch) geeignet für Installationen in Gebäuden, wo Anforderungen an den Schallschutz für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und Empfangsgebäude wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen, Orte der Anbetung gefordert sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der zugrunde liegenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zum Abdichten des Abwassersystems entweder Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT-Entlüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Leistungen, die gemäß EN 14366 vom Fraunhofer Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Stecksystem, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft sicheren Abdichtung. Das ULTRA SILENT System aus Polypropylen ist kompatibel für den Anschluss an andere Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Das ULTRA SILENT System aus Polypropylen ist mit einer ganzen Reihe von Zubehörteilen ausgestattet, die für die Installation von Entwässerungssystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsmanschetten aus Monoschicht
• Schalldämmplatten in Dreischicht
• Befestigungs- und Verankerungsbänder für Rohre
• Halterungen mit Rutschhemmung

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Schweißarbeit von einem erfahrenen Fachmann mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Größen reichen von 32 bis 200 mm und bestehen aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Substanzen, die in kommunalen und industriellen Abwässern enthalten sind, verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innen im Gebäude und außen sowie im Boden verlegt) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Orte des Glaubens erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Abluft, Staubabsaugung.

Planungsanleitung

Das ULTRA SILENT Abwasserentsorgungssystem kann gemäß den vorgeschriebenen Normen, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT-Belüftungsventile. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen in Gebäuden (in Kraft in Italien) bietet das ULTRA SILENT Abwasserentsorgungssystem nachweislich gute Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbinders, gesichert durch eine elastomerische Dichtung. Die Verbindung mit dem Hohlraum garantiert den nötigen Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen zur Errichtung der Entwässerungsanlagen zugeordnet, darunter:

• Belüftungsventile für die Entwässerung
• Rückstauventile
• Feuerschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsrohre einlagig
• Schalldämmplatten in Dreischichtausführung
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht robuste Eigenschaften, insbesondere in kalten Umgebungen mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Schweißarbeit von einem Fachmann mit entsprechender Ausrüstung repariert werden.
