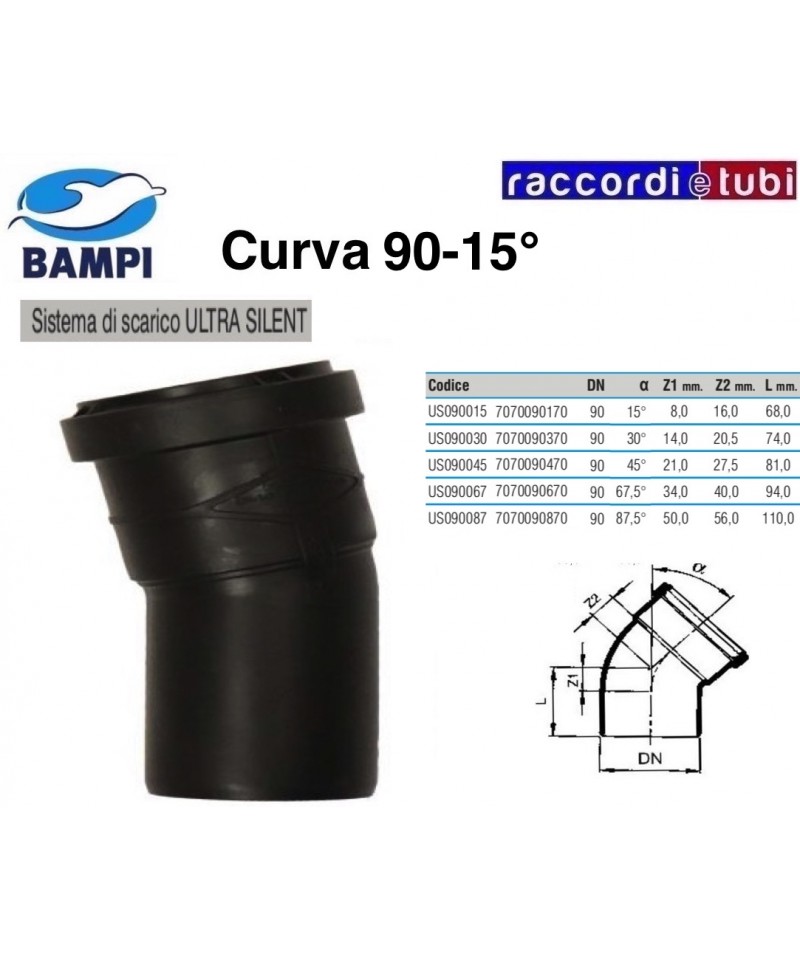

ULTRA SILENT RÜCKSTAUROHR D.90 15°

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Das Sortiment ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Schallschutz, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Resistenz gegen chemische Substanzen in kommunalen und industriellen Abflüssen verliehen werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbenutzungen erforderlich ist, einschließlich öffentlicher und gewerblicher Einrichtungen wie Krankenhäuser, Altenheime und Einrichtungen der sozialen Dienste, Hotels, Schulen und Gottesdienststätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abluft-, und Staubsauganlagen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbenutzungen erforderlich ist, einschließlich öffentlicher und gewerblicher Einrichtungen wie Krankenhäuser, Altenheime und Einrichtungen der sozialen Dienste, Hotels, Schulen und Gottesdienststätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abluft-, und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der maßgeblichen Konstruktionsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem anerkannte Schalldämmwerte, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert wurden.

Installationsweise

Leichtes, einfach und schnell installierbares System, das sich durch die Verbindung mit einem Stecksystem auszeichnet, das durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit Muffen gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit zuverlässigem und langlebigem Dichtungsvermögen. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen zur Realisierung von Abflusssystemen zugeordnet, darunter:

• Lüftungsventile für den Abfluss
• Rückstauventile
• Feuerlöscheinrichtungen (Muffen - Bänder - Taschen)
• Entkopplungsrohre einlagig
• Schallschluckplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsringen für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht außergewöhnliche Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Zudem kann das System im Falle von Stößen oder unabsichtlichem Durchbohren schnell durch fachgerechtes Heißsiegeln mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarz RAL 9005 coextrudiertem Polypropylen (PP) in drei Schichten. Das Sortiment, das Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften sowie Widerstand gegen Stoß, Korrosion, Abrieb und Chemikalien bieten, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

Abflusssystem für die Entsorgung von Abwässern, das der EN 1451-1 Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und für Anlagen in Gebäuden geeignet ist, in denen schalldämmende Vorschriften für Wohn-, Industrie- und Gewerbeimmobilien erforderlich sind, sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Orte der Kultus. Das ULTRA SILENT System ist auch für die Errichtung von Belüftungs- und Lüftungsanlagen sowie zur Staubabsaugung geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß der maßgeblichen Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können für die Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß dem DPCM 5/12/1997 über passive Schalldämmanforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodalitäten

Leichtes, einfaches und schnelles System zum Installieren dank der Verbindung mit Einsteckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit einem Honigglas gewährleistet den ausreichenden Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffen in den Standarddurchmessern PP/PE-HD/PVC.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von Zubehörteilen ausgestattet, die bei der Einrichtung von Abflussanlagen hilfreich sind, darunter:

• Belüftungsventile für Abflüsse
• Rückflussverhinderer
• Feuerstoppsysteme (Muffen – Bänder – Säcke)
• Monoschicht-Demontage-Dämmstoffen
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsschellen für Rohre
• Aushängeschutzhülsen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm robuste Eigenschaften, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C, nach Laborprüfungen gegen Stoßfestigkeit. Darüber hinaus kann das System im Falle von Stößen oder versehentlich auftretenden Löchern schnell durch Fachpersonal mit geeigneter Ausrüstung schweißbar repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Durchmesser reichen von 32 bis 200 mm und bestehen aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemische Substanzen in kommunalen und industriellen Abflüssen verleiht.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb und im Erdreich) geeignet für Anlagen in Gebäuden, die gesetzliche Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbe- sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte der Anbetung erfordern. Das ULTRA SILENT-System ist auch geeignet für die Herstellung von Belüftungs- und Lüftungsinstallationen, Extraktion und Staubsaugen.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb und im Erdreich) geeignet für Anlagen in Gebäuden, die gesetzliche Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbe- sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte der Anbetung erfordern. Das ULTRA SILENT-System ist auch geeignet für die Herstellung von Belüftungs- und Lüftungsinstallationen, Extraktion und Staubsaugen.

Planungsanweisungen

Das Abwassersystem ULTRA SILENT kann gemäß den Vorschriften der entsprechenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Umsetzung der Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das Abwassersystem ULTRA SILENT nachweislich beeindruckende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Stecken, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für eventuelle Ausdehnungen des Systems mit zuverlässigem, über die Zeit garantierten Halt. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Materialien wie PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Das ULTRA SILENT-System aus Polypropylen wird mit einer Reihe von nützlichen Zubehörteilen zur Installation von Abflusssystemen angeboten, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauventile
• Feuerabschottungssysteme (Muffen – Bänder – Taschen)
• Entkoppelnde Monoschichthülsen
• Schallschutzelemente in Dreischichtbauweise
• Befestigungs- und Verankerungsschellen für Rohre
• Haltbare Dichtschellen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems weist Merkmale bemerkenswerter Robustheit auf, insbesondere in kalten Umgebungen mit extremen Temperaturen, mit Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Außerdem kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Wärmeschweißen von erfahrenem Personal mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtig co-extrudiertem Polypropylen (PP) RAL 9005. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die Anforderungen an die Schallschutzverordnung für Wohn-, Industrie- und Gewerbeimmobilien benötigen, sowie öffentliche und unterbringende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System ist auch für die Installation von Ventilations- und Belüftungsanlagen, Absaugung, Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die Anforderungen an die Schallschutzverordnung für Wohn-, Industrie- und Gewerbeimmobilien benötigen, sowie öffentliche und unterbringende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System ist auch für die Installation von Ventilations- und Belüftungsanlagen, Absaugung, Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorgaben der Entwurf Norm, UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Im Einklang mit DPCM 5/12/1997 zu den passiven Schalldämmanforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem zertifizierte Schallisolationsleistungen gemäß EN 14366 beim Fraunhofer Institut in Stuttgart.

Installationsmodus

Ein leichtes, simples und schnelles System zu installieren dank Verbindung durch Stecksystem, gesichert durch eine elastomere Dichtung. Die Verbindung mit einer Buchse gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von nützlichem Zubehör für die Installation von Abwasseranlagen ausgestattet, darunter:

• Ventil für die Belüftung der Entwässerung
• Rückflussverhinderer
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Einlagige Entkoppelungshülsen
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Verbindungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine ausgeprägte Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch eine thermische Schweißung durch erfahrene Hände mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Entsorgung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdboden) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbebauten, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das System ULTRA SILENT eignet sich auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgegebenen Fluids kann für kurze Zeit bis zu 98°C erreichen, während die Temperatur über längere Zeit bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallebenen und Schallpegelmessgerät auf der niedrigsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von chemischen Substanzen im abgegebenen Fluid ist genau das zu beachten, was in der entsprechenden REFERENZTABLEAU vorgeschrieben ist.
• 10 Jahre Garantie gegen Herstellungsfehler

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus rohrförmigen und verstärkten Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resilienz gegenüber in kommunalen und industriellen Abflüssen gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles System zur Installation dank der Verbindung mit Einschub, sichergestellt durch eine elastomere Dichtung. Die Verbindung mit einer Muffe gewährleistet den notwendigen Platz für mögliche Ausdehnungen der Installation mit einer zuverlässigen und langfristig gesicherten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist zudem mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen sind eine Reihe von Zubehörteilen erhältlich, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Feuerlöscher-Systeme (Hülsen – Bänder – Säcke)
• Einlagige Entkopplungs-Ummantelungen
• Akustikplatten mit dreilagiger Struktur
• Befestigungs- und Ankerbänder für Rohre
• Abdichtungsbänder gegen Herausziehen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems sorgt für eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Durchbohrung schnell durch einen erfahrenen Fachmann mit der entsprechenden Ausrüstung thermoplastisch geschweißt werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, bei denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Geschäftsnutzung, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden in Abwesenheit von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann kurzfristig bis zu 98 °C erreichen, während die langfristige Temperatur bis zu 95 °C betragen kann.
• Baugliedersteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstandsklasse D-s2, d2 (entsprechend EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallebenen und einem Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen, normalerweise von Installateuren verwendeten Befestigungsringen (Typ Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher einer Länge von 1 Meter
• Für die Verwendung von Polypropylen in Gegenwart chemischer Substanzen im abgeleiteten Fluid sind unbedingt die entsprechenden Angaben in der Referenztabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Übereinstimmung mit den Anforderungen an den Schallschutz in Wohn-, Gewerbe- und Industriebauten, öffentlichen und gastgewerblichen Einrichtungen wie Krankenhäusern, Pflegeheimen und RSA, Hotels, Schulen und Gottesdiensten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Lüftungs- und Belüftungsanlagen, Abzug, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden frei von Halogen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann kurzfristig bis zu 98°C erreichen, während die Temperatur langfristig 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin gemessen im Labor in einem Testumfeld mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entwässerten WC-Spülungen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Fluid sind die entsprechenden Angaben in der dazugehörigen REFERENZTABLETTE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Abführung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung der Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, ermittelt im Labor unter Prüfbedingungen mit 2 Fallhöhen und Schallpegelmesser am niedrigsten Punkt, mit einem Ablassstrom von 4 Litern/Sekunde (entspricht 2 gleichzeitig geleerten WC-Spülkästen) und gängigen Montageschellen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter mit 1 Schale.
• Für den Einsatz von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist genau darauf zu achten, was in der entsprechenden REFERENZTABELLE vorgeschrieben ist.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der schwarzen Farbe RAL 9005, koextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften in Bezug auf Schallisolierung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Substanzen in kommunalen und industriellen Abflüssen verleiht.

Anwendungsbereich

Ein System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb und unterirdisch) entspricht und geeignet ist für Anlagen in Gebäuden, in denen Konformität in Bezug auf Schallisolierung für Wohn-, Gewerbe- und Industrienutzung sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte des Glaubens erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Luftaustauschsystemen sowie zur Staubsaugung geeignet.

Anwendungsbereich

Ein System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb und unterirdisch) entspricht und geeignet ist für Anlagen in Gebäuden, in denen Konformität in Bezug auf Schallisolierung für Wohn-, Gewerbe- und Industrienutzung sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte des Glaubens erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Luftaustauschsystemen sowie zur Staubsaugung geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ Ventilationsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (gesetzliche Vorschrift in Italien) bietet das ULTRA SILENT Abwassersystem beachtliche Schallisolationsleistungen, die gemäß der EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet den notwendigen Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristig garantierten Dichtheit. Das Polypropylen ULTRA SILENT-System ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem Polypropylen ULTRA SILENT-System sind eine Reihe nützlicher Zubehörteile zur Installation des Abflusssystems zugeordnet, darunter:

• Ventilatoren für die Abflussbelüftung
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsfolien einlagig
• Schallisolierende Platten mit drei Schichten
• Halte- und Verankerungsbänder für Rohre
• Haltungsclips gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von robuster Widerstandsfähigkeit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchdringung schnell durch ein erfahrenes Auge mit geeigneter Ausrüstung durch Wärmeschweißen repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz gefordert wird, für Wohn-, Industrie- und Gewerberäume, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte des Kultus. Das System ULTRA SILENT ist auch geeignet für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubsaugungsanlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für einen kurzen Zeitraum 98 °C erreichen, während die Temperatur über längere Zeiträume 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Brandwiderstand Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor unter Testbedingungen mit 2 Fallhöhen und einem Schalldämmgerät, platziert im niedrigsten Stockwerk, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z. B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden VORSCHRIFTEN in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität bezüglich Schalldämmung für Wohn-, Industrie- und Gewerbeobjekte gefordert ist, sowie für öffentliche und gewerbliche Gebäude wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Religionsstätten. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs-, Luftzufuhr-, Absaugung und Staubabsaugungssystemen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeitsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm, 1 Glas mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Medium, beachten Sie sorgfältig die entsprechenden VORGABEN in der jeweiligen TABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Schalldämm-Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstandsfähigkeit gegen chemische Substanzen, die in kommunalen und industriellen Abflüssen gelöst sind, verliehen werden.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes, außen und im Erdreich) geeignet für Anlagen in Gebäuden, die Anforderungen an die Schalldämmung für Wohn-, Industrie- und Handelszwecke sowie für öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen und Gotteshäuser erfüllen. Das ULTRA SILENT System ist auch für die Installation von Belüftungs- und Luftaustauschsystemen sowie zur Abscheidung und Absaugung von Staub geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schalldämmwerte, zertifiziert nach EN 14366 vom Fraunhofer-Institut in Stuttgart.

Installationsverfahren

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert wird. Die Steckverbindung gewährleistet ausreichenden Raum für etwaige Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit garantierten Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen zugeordnet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Feuerschutzsysteme (Manschetten – Bänder – Säcke)
• Entkoppelnde Einsteckrohre einlagig
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Ankerkragen für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht ihm Eigenschaften von robuster Widerstandsfähigkeit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 ° C. Darüber hinaus kann das System im Falle eines Sturzes oder eines versehentlichen Lochs schnell durch thermisches Schweißen von einer erfahrenen Hand mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System akustische Isolierfähigkeiten, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resistenz gegen chemische Stoffe in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System für die Entsorgung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der akustischen Isolierung für Wohn-, Gewerbe- und Industrieanlagen Vorschrift ist, ebenso für öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Belüftungs- und Luftzirkulationsanlagen, Abzug und Staubsaugen.

Gestaltungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem beeindruckende Schallisolationswerte, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbindungssystems, gesichert durch eine elastomerische Dichtung. Der Verbindungsdurchmesser gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffen in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe nützlicher Zubehörteile für die Durchführung von Abwassersystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Einlagige Entkopplungsmanschetten
• Dreischichtige schalldämmende Platten
• Sicherungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungen mit strengen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Heißsiegelung von erfahrenem Personal mit spezieller Ausrüstung repariert werden.

Anwendungsbereich

System zur Entsorgung von Abwässern gemäß EN 1451-1 in Klasse BD (innen und außen sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzung sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung, Staubsaugen.

Eigenschaften und Betriebsleistung

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des abgeleiteten Fluids im System kann kurzfristig bis zu 98 °C erreichen, während die Temperatur über längere Zeiträume bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Feuerwiderstand der Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit zwei Sturzebenen und einem Schallpegelmesser, der im niedrigsten Stockwerk positioniert wurde, mit einem Abfluss von 4 Litern/Sekunde (entspricht zwei gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Montageschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas in einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Fluid sind die Vorschriften in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innen und außen sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und infrastrukturelle Gebäude wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Orte der Anbetung erforderlich ist. Das ULTRA SILENT-System ist auch für die Herstellung von Belüftungs- und Luftaustauschanlagen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie über längere Zeit bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallmessgerät, das auf der niedrigsten Ebene positioniert ist, mit einem Abfluss von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Glas mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sollten die entsprechenden VORSCHRIFTEN in der entsprechenden TABELLE beachtet werden.
• 10 Jahre Garantie gegen Herstellungsfehler.
