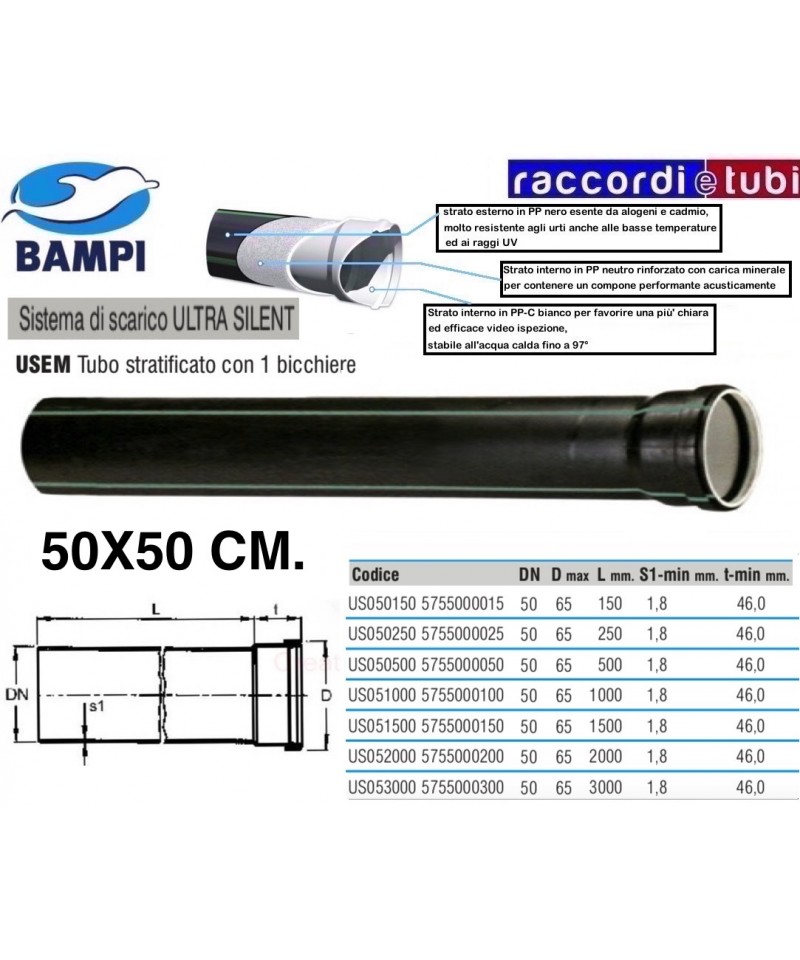

PP-ULTRA SILENT ROHR 1 BECHER cm.50X50

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in schwarzer RAL 9005 Farbe, coextrudiert in 3 Schichten. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Substanzen in kommunalen und industriellen Abwassersystemen verleihen.

Anwendungsbereich

System zur Entsorgung von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden ist, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime, Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erfüllen müssen. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Entlüftungsanlagen sowie zur Staubabsaugung geeignet.

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem zertifizierte gute Schalldämmwerte gemäß EN 14366, bestätigt durch das Fraunhofer-Institut in Stuttgart.

Installationsanleitung

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Steckelemente, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den passenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Abdichtung. Das ULTRA SILENT Polypropylen-System ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System umfasst eine Reihe von Zubehörteilen, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Belüftungsventile für Abflüsse
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Entkopplungshülsen aus einlagigem Material
• Schalldämmplatten aus dreischichtigem Material
• Befestigungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Rausch und Saugdruck

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine ausgesprochen robuste Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Wärmeschweißen von versiertem Handwerk mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität bezüglich Schalldämmung für Wohn-, Industrie- und Gewerbeobjekte gefordert ist, sowie für öffentliche und gewerbliche Gebäude wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Religionsstätten. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs-, Luftzufuhr-, Absaugung und Staubabsaugungssystemen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeitsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm, 1 Glas mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Medium, beachten Sie sorgfältig die entsprechenden VORGABEN in der jeweiligen TABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch gelöste Stoffe in städtischen und industriellen Abflüssen verleiht.

Anwendungsbereich

System zur Abführung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Gottesdienste gefordert sind. Das ULTRA SILENT-System ist auch geeignet für die Durchführung von Lüftungs- und Belüftungssystemen, Extraktion und Staubsaugen.

Installationshinweise

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der maßgeblichen Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Armaturen des ULTRA SILENT-Systems oder alternativ die Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das Abwassersystem ULTRA SILENT zertifizierte Schallschutzleistungen gemäß EN 14366, geprüft vom Fraunhofer-Institut in Stuttgart.

Installationsart

Leichtes, einfaches und schnelles Montagesystem dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit der Muffe gewährleistet den ausreichenden Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit gewährleisteten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installation Zubehör

Dem ULTRA SILENT-System aus Polypropylen sind eine Vielzahl nützlicher Zubehörteile zur Umsetzung von Abwassersystemen zugeordnet, darunter:

• Belüftungsventile für die Entwässerung
• Rückschlagventile
• Feuerstoppsysteme (Manschetten – Bänder – Beutel)
• Entkoppelnde Hüllen aus einlagigem Material
• Schallschutzelemente mit dreifacher Schichtung
• Befestigungs- und Verankerungsringe für Rohre
• Durchrutschschutzringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System bei einem Stoß oder versehentlichen Loch schnell durch thermisches Schweißen von einer erfahrenen Person mit entsprechenden Geräten repariert werden.

Anwendungsbereich

System für die Abführung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Gewerbegebiete, öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser gefordert ist. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Belüftungs- und Luftaustauschsystemen, Extraction und Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (nach EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und Schallpegelmesser auf der niedrigsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und allgemein verwendeten Montageschellen, die üblicherweise von Installateuren verwendet werden (z. B. gelbe Mupro).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Für den Einsatz von Polypropylen in Gegenwart chemischer Substanzen im abgeleiteten Medium beachten Sie bitte genau die entsprechenden VORGABEN in der Bezugstabelle.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus polypropylene (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind. Diese verleihen dem System akustische Isolierung, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Untergrund) geeignet für Anlagen in Gebäuden, in denen Konformität im Hinblick auf akustische Isolation für Wohn-, Industrie- und Gewerbeflächen sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch für die Ausführung von Belüftungs- und Luftsystems, Extraktion und Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Untergrund) geeignet für Anlagen in Gebäuden, in denen Konformität im Hinblick auf akustische Isolation für Wohn-, Industrie- und Gewerbeflächen sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch für die Ausführung von Belüftungs- und Luftsystems, Extraktion und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT Wasserabflusssystem kann gemäß den Vorgaben der relevanten Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abflusssystems ULTRA SILENT Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ Ventilationsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (gesetzliche Bestimmungen in Italien) bietet das ULTRA SILENT Wasserabflusssystem bemerkenswerte schallschluckende Leistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitung

Leichtes, einfaches und schnelles System zur Installation dank der Verbindungen mit Steckanschluss, die durch elastomerische Dichtungen gesichert sind. Die Verbindung mit einer Tasse gewährleistet den ausreichenden Platz für mögliche Ausdehnungen der Installation mit einer zuverlässigen und über die Zeit garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe von Zubehörteilen, die für die Ausführung von Abflusssystemen nützlich sind, darunter:

• Ventilatoren für die Belüftung des Abflusses
• Rückschlagventile
• Feuerstoppsysteme (Muffen – Bänder – Taschen)
• Einschicht-Dissociationshülsen
• Schallschutzplatten aus dreischichtigem Material
• Befestigungs- und Verankerungsringe für die Rohre
• Sicherheitsringe gegen Herausziehen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT-Systems verleiht eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder eines ungewollten Lochs schnell durch einen erfahrenen Fachmann mit geeigneter Ausrüstung durch Heißsiegelung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtigem Co-Extrusionspolypropylen (PP) in der Farbe RAL 9005. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallisolierung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resistenz gegenüber in kommunalen und industriellen Abflüssen gelösten chemischen Substanzen verleiht.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen, sowie unterirdisch) geeignet für Anlagen in Gebäuden, die eine Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Wohnanlagen (RSA), Hotels, Schulen und religiöse Orte verlangen. Das ULTRA SILENT-System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Entlüftung und Staubsaugung geeignet.

Entwurfsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß der einschlägigen Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können zur Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ Ventilationsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM vom 5. Dezember 1997 über die passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem zertifizierte Schallschutzleistungen gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfaches und schnelles System, das dank der Steckverbindung mit einem elastomeren Dichtungsring installiert wird. Die Verbindung mit der Muffe bietet ausreichend Platz für mögliche Ausdehnungen des Systems und gewährleistet eine zuverlässige und dauerhafte Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit Verbindungen zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zu dem ULTRA SILENT-Polypropylen-System gehören verschiedene nützliche Zubehörteile zur Erstellung der Abflusssysteme, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Feuerstoppsysteme (Manschetten – Bänder – Beutel)
• Monostratige Entkoppelungsrohre
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht es Eigenschaften von zäher Robustheit, insbesondere unter kalten Bedingungen mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturs von -20 °C. Darüber hinaus kann das System im Falle eines Schlags oder einer zufälligen Durchstoßung schnell durch Thermoschweißen von qualifiziertem Personal mit geeigneten Geräten repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und die Aggressivität chemischer Substanzen, die in kommunalen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und außen sowie im Erdreich) und für Anlagen in Gebäuden geeignet ist, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeobjekte sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorschriften der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte zertifizierte Schallschutzeigenschaften gemäß EN 14366, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsverfahren

Leichtes, simples und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das Polypropylen ULTRA SILENT-System ist mit einer Vielzahl nützlicher Zubehörteile für die Realisierung von Entwässerungssystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandabschottungssysteme (Muffen – Bänder – Beutel)
• Einlagige Entkoppelungsmantel
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschfeste Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle von Stoß oder versehentlichem Loch schnell durch Fachpersonal mit spezieller Ausrüstung durch Heißsiegelung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der Farbe schwarz RAL 9005, coextrudiert in 3 Schichten. Das Sortiment, das Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System akustische Isolation, Stoßfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit gegenüber Substanzen in zivilen und industriellen Abwasserströmen verleihen.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen Konformität im Bereich der akustischen Isolierung für Wohn-, Industrie- und Gewerbe, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kirchen erforderlich ist. Das ULTRA SILENT System ist auch für die Ausführung von Belüftungs- und Luftzirkulationssystemen sowie Staubsaug- und -absauganlagen geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems ULTRA SILENT Rohre und Verbindungen oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über passive akustische Anforderungen in Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schalldämmleistungen, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Einsteckmechanismus, der durch eine elastomere Dichtung sichergestellt wird. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristigen Abdichtung. Das ULTRA SILENT Polypropylen-System ist mit anderen Standardmaterialien in PP/PE-HD/PVC kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von Zubehörteilen zugeordnet, die für die Umsetzung der Abwasseranlagen nützlich sind, darunter:

• Belüftungsventile für die Abläufe
• Rückstauklappen
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkoppelnde Einzellagenhülsen
• Dreischichtige Schalldämmplatten
• Halte- und Verankerungsringe für die Rohre
• Abdichtende Halteringe gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht ihm Eigenschaften von zähem Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Zudem kann das System im Falle eines Stoßes oder eines zufälligen Lochs schnell durch erfahrene Hände mit speziellen Werkzeugen thermoplastisch geschweißt werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, bei denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Geschäftsnutzung, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden in Abwesenheit von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann kurzfristig bis zu 98 °C erreichen, während die langfristige Temperatur bis zu 95 °C betragen kann.
• Baugliedersteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstandsklasse D-s2, d2 (entsprechend EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallebenen und einem Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen, normalerweise von Installateuren verwendeten Befestigungsringen (Typ Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher einer Länge von 1 Meter
• Für die Verwendung von Polypropylen in Gegenwart chemischer Substanzen im abgeleiteten Fluid sind unbedingt die entsprechenden Angaben in der Referenztabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen, sowie im Erdboden) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzrichtlinien für Wohn-, Industrie- und Geschäftszwecke sowie öffentliche und touristische Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser gefordert wird. Das System ULTRA SILENT ist auch für die Erstellung von Belüftungs- und Lüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie über längere Zeit hinweg bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Feuerbeständigkeit in Klasse D-s2, d2 (entsprechend EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise Handwerkern zur Verfügung stehen (Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Medium sind die entsprechenden ANGABEN in der zugehörigen TABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, co-extrudiertem Polypropylen (PP) in der Farbe RAL 9005 mit drei Schichten. Die Palette, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohrleitungen und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch im Abwasser gelöste Substanzen verleihen.

Anwendungsbereich

System zur Entsorgung von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen, sowie im Erdreich) konform ist und für Anlagen in Gebäuden geeignet ist, die hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Orte der Verehrung konform sein müssen. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Entlüftungsanlagen, Staubsauganlagen geeignet.

Anwendungsbereich

System zur Entsorgung von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen, sowie im Erdreich) konform ist und für Anlagen in Gebäuden geeignet ist, die hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Orte der Verehrung konform sein müssen. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Entlüftungsanlagen, Staubsauganlagen geeignet.

Planungsanleitungen

Das Abwassersystem ULTRA SILENT kann gemäß den Anforderungen der Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (gültiges Gesetz in Italien) bietet das Abwassersystem ULTRA SILENT hervorragende schalldämmende Eigenschaften, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Einsteckmuffe, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Muffensystem gewährleistet für mögliche Ausdehnungen der Anlage den entsprechenden Raum mit einer zuverlässigen und über die Zeit garantierten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Reihe nützlicher Zubehörteile zur Realisierung von Entwässerungsanlagen, darunter:

• Belüftungsventile für die Entwässerung
• Rückflussverhinderer
• Feuerstoppsysteme (Manschetten – Bänder – Beutel)
• Einlagige Entkoppelungsrohre
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungsclips für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch thermische Schweißung von einem erfahrenen Fachmann mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreilagigem Polypropylen (PP) nach RAL 9005. Die Produktpalette ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften in Bezug auf Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemische Substanzen verleiht, die in kommunalen und industriellen Abwässern gelöst sind.

Anwendungsbereich

Das System für die Ableitung von Abwässern entspricht der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und ist für Anlagen in Gebäuden geeignet, die eine Konformität bezüglich des Schallschutzes in Wohn-, Industrie- und Gewerbegebieten erfordern, sowie für öffentliche und bewirtende Einrichtungen wie Krankenhäuser, Altenheime, Beherbergungsbetriebe, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen sowie für die Abluft- und Staubsauganlagen.

Anwendungsbereich

Das System für die Ableitung von Abwässern entspricht der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und ist für Anlagen in Gebäuden geeignet, die eine Konformität bezüglich des Schallschutzes in Wohn-, Industrie- und Gewerbegebieten erfordern, sowie für öffentliche und bewirtende Einrichtungen wie Krankenhäuser, Altenheime, Beherbergungsbetriebe, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen sowie für die Abluft- und Staubsauganlagen.

Planungsanleitung

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem zertifizierte Schalldämmeigenschaften gemäß EN 14366, getestet am Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfaches und schnelles Installationssystem dank der Einsteckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit einer Tülle gewährleistet den nötigen Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installation Zubehör

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe nützlicher Zubehörteile zur Umsetzung von Entwässerungsanlagen zugeordnet, darunter:

• Belüftungsventile für das Abwasser
• Antirückflussventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsrohre aus Einlagentechnologie
• Schalldämmplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsankern für Rohre
• Halteseile gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems gewährleistet Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungen mit strengen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchdringung schnell durch Thermoschweißen unter der Hand eines erfahrenen Technikers mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Größen reichen von 32 bis 200 mm und bestehen aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Substanzen, die in kommunalen und industriellen Abwässern enthalten sind, verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innen im Gebäude und außen sowie im Boden verlegt) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Orte des Glaubens erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Abluft, Staubabsaugung.

Planungsanleitung

Das ULTRA SILENT Abwasserentsorgungssystem kann gemäß den vorgeschriebenen Normen, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT-Belüftungsventile. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen in Gebäuden (in Kraft in Italien) bietet das ULTRA SILENT Abwasserentsorgungssystem nachweislich gute Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbinders, gesichert durch eine elastomerische Dichtung. Die Verbindung mit dem Hohlraum garantiert den nötigen Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen zur Errichtung der Entwässerungsanlagen zugeordnet, darunter:

• Belüftungsventile für die Entwässerung
• Rückstauventile
• Feuerschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsrohre einlagig
• Schalldämmplatten in Dreischichtausführung
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht robuste Eigenschaften, insbesondere in kalten Umgebungen mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Schweißarbeit von einem Fachmann mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (im Gebäude und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Andacht erforderlich ist. Das ULTRA SILENT-System ist auch geeignet für die Errichtung von Belüftungs- und Belüftungsanlagen, Abzug, Staubsaugen.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während sie über längere Zeit bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstand in Klasse D-s2,d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallebenen und Schallmessgerät auf der tiefsten Ebene, bei einer Ablassrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig ablaufenden WC-Spülkästen) und üblicherweise von Installateuren verwendeten Befestigungsringen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von kg 1,480 für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Fluid sind die entsprechenden Vorgaben in der zugehörigen REFERENZTABLEAU zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultusgemeinden erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Abluftanlagen, Staubsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfsaal mit 2 Fallhöhen und einem Schallpegelmesser, der auf der tiefsten Ebene positioniert ist, mit einer Ablassleistung von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsärmeln, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der relevanten BEZUGSTABELLE genau zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Übereinstimmung mit den Anforderungen an den Schallschutz in Wohn-, Gewerbe- und Industriebauten, öffentlichen und gastgewerblichen Einrichtungen wie Krankenhäusern, Pflegeheimen und RSA, Hotels, Schulen und Gottesdiensten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Lüftungs- und Belüftungsanlagen, Abzug, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden frei von Halogen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann kurzfristig bis zu 98°C erreichen, während die Temperatur langfristig 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin gemessen im Labor in einem Testumfeld mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entwässerten WC-Spülungen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Fluid sind die entsprechenden Angaben in der dazugehörigen REFERENZTABLETTE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.
