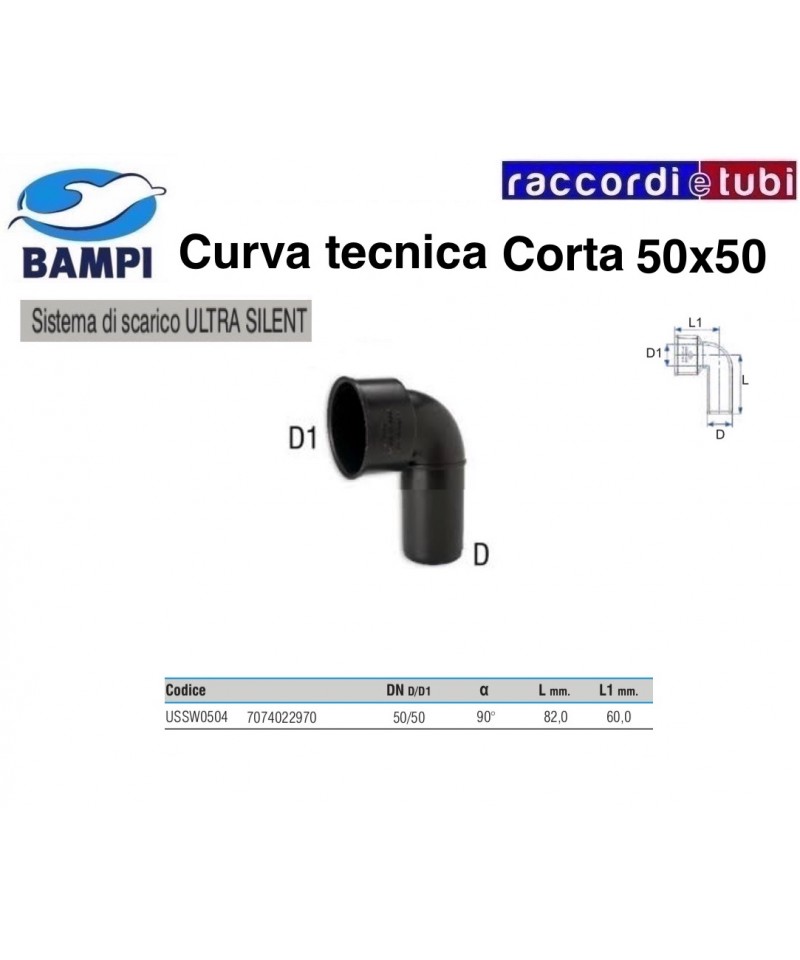

TECHNIK BOGEN ULTRA SILENT DIA. 50X50

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarz RAL 9005 coextrudiertem Polypropylen (PP) in drei Schichten. Das Sortiment, das Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften sowie Widerstand gegen Stoß, Korrosion, Abrieb und Chemikalien bieten, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

Abflusssystem für die Entsorgung von Abwässern, das der EN 1451-1 Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und für Anlagen in Gebäuden geeignet ist, in denen schalldämmende Vorschriften für Wohn-, Industrie- und Gewerbeimmobilien erforderlich sind, sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Orte der Kultus. Das ULTRA SILENT System ist auch für die Errichtung von Belüftungs- und Lüftungsanlagen sowie zur Staubabsaugung geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß der maßgeblichen Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können für die Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß dem DPCM 5/12/1997 über passive Schalldämmanforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodalitäten

Leichtes, einfaches und schnelles System zum Installieren dank der Verbindung mit Einsteckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit einem Honigglas gewährleistet den ausreichenden Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffen in den Standarddurchmessern PP/PE-HD/PVC.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von Zubehörteilen ausgestattet, die bei der Einrichtung von Abflussanlagen hilfreich sind, darunter:

• Belüftungsventile für Abflüsse
• Rückflussverhinderer
• Feuerstoppsysteme (Muffen – Bänder – Säcke)
• Monoschicht-Demontage-Dämmstoffen
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsschellen für Rohre
• Aushängeschutzhülsen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm robuste Eigenschaften, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C, nach Laborprüfungen gegen Stoßfestigkeit. Darüber hinaus kann das System im Falle von Stößen oder versehentlich auftretenden Löchern schnell durch Fachpersonal mit geeigneter Ausrüstung schweißbar repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und die Aggressivität chemischer Substanzen, die in kommunalen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und außen sowie im Erdreich) und für Anlagen in Gebäuden geeignet ist, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeobjekte sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorschriften der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte zertifizierte Schallschutzeigenschaften gemäß EN 14366, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsverfahren

Leichtes, simples und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das Polypropylen ULTRA SILENT-System ist mit einer Vielzahl nützlicher Zubehörteile für die Realisierung von Entwässerungssystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandabschottungssysteme (Muffen – Bänder – Beutel)
• Einlagige Entkoppelungsmantel
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschfeste Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle von Stoß oder versehentlichem Loch schnell durch Fachpersonal mit spezieller Ausrüstung durch Heißsiegelung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften für den Schallschutz für Wohn-, Industrie-, Handels-, öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs-, Luftzirkulations-, Abzugs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Falltiefen und einem Schallpegelmessgerät, das auf der niedrigsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die in der Regel von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm, 1 Becher von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler.

Anwendungsbereich

System zur Entsorgung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdboden) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbebauten, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das System ULTRA SILENT eignet sich auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgegebenen Fluids kann für kurze Zeit bis zu 98°C erreichen, während die Temperatur über längere Zeit bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallebenen und Schallpegelmessgerät auf der niedrigsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von chemischen Substanzen im abgegebenen Fluid ist genau das zu beachten, was in der entsprechenden REFERENZTABLEAU vorgeschrieben ist.
• 10 Jahre Garantie gegen Herstellungsfehler

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und umfasst Rohre und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schallisolierende Eigenschaften, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegenüber chemisch gelösten Stoffen in städtischen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) konzipiert ist, geeignet für Einrichtungen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Absaugungen und Staubabsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) konzipiert ist, geeignet für Einrichtungen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Absaugungen und Staubabsaugung geeignet.

Planungsanleitung

Das ULTRA SILENT-System kann gemäß den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-System annehmbare Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles installierbares System dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit dem Muffenanschluss gewährleistet den angemessenen Platz für mögliche Erweiterungen des Systems mit zuverlässigem und dauerhaftem Halt. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-Polypropylensystem sind verschiedene Zubehörteile zugeordnet, die für die Installation der Entwässerungssysteme nützlich sind, darunter:

• Ventile zur Belüftung der Entwässerung
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelnde Beschichtungen in einlagiger Ausführung
• Schalldämmplatten in dreilagiger Ausführung
• Halte- und Verankerungsringe für Rohre
• Abrutschsperren

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines unbeabsichtigten Lochs schnell durch professionelle Wärmeschweißung mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Palette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Formstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch in Abwasser gelöste Substanzen verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Außenbereich sowie unterirdisch) geeignet für Anlagen in Gebäuden, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Handelszwecke erfordern, einschließlich öffentlicher und betreuter Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Entlüftungsanlagen sowie zur Abführung von Staub.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Außenbereich sowie unterirdisch) geeignet für Anlagen in Gebäuden, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Handelszwecke erfordern, einschließlich öffentlicher und betreuter Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Entlüftungsanlagen sowie zur Abführung von Staub.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß dieser Norm können für die Belüftung des Abwassersystems entweder Rohre und Formstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schalldämmwerte, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem durch einen Steckverbinder, der durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von Zubehörteilen zugeordnet, die für die Realisierung der Abwassersysteme nützlich sind, darunter:

• Lüftungsventile für die Abwasserableitung
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Monolayer Entkopplungsrohre
• Schalldämmplatten mit dreifachem Schichtaufbau
• Befestigungs- und Verankerungsschellen für die Rohre
• Rutschfeste Dichtschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlicher Durchlöcherung schnell durch eine thermische Schweißung von erfahrenem Fachpersonal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), co-extrudiert in 3 Schichten. Die Produktreihe, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosions- und Abriebbeständigkeit sowie Widerstand gegen chemische Stoffe, die in kommunalen und industriellen Abflüssen gelöst sind, verleiht.

Anwendungsbereich

Abflusssystem für Abwässer, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht, geeignet für Installationen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Gewerbegebäude sowie für öffentliche und soziale Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Lüftungs- und Belüftungssystemen, Abluft und Staubsauganlagen.

Planungsanleitungen

Das ULTRA SILENT Abflusssystem kann gemäß den Anforderungen der Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Armaturen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Im Einklang mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abflusssystem bemerkenswerte nachgewiesene Schallschutzeigenschaften gemäß EN 14366, getestet am Fraunhofer-Institut in Stuttgart.

Montagemethoden

Leichtes, einfach und schnell zu installierendes System dank der Steckverbindung, die mit einer elastomerischen Dichtung gesichert ist. Die Verbindung mit einem Kegel gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Dichtheit. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffen in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Eine Vielzahl von Zubehörteilen ist mit dem ULTRA SILENT Polypropylen-System verbunden, die für die Herstellung von Abflusssystemen nützlich sind, darunter:

• Belüftungsventile für die Entwässerung
• Rückschlagventile
• Feuerstoppsysteme (Muffen – Bänder – Säcke)
• Entkopplungsmanschetten mit einlagig
• Schallschutzplatten mit dreifach-lagigem Aufbau
• Befestigungs- und Verankerungsringe für Rohre
• Abrutschsichere Dichtungsringe

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems sorgt für robuste Eigenschaften, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch thermisches Schweißen von geschultem Personal mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes, im Freien sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser gefordert sind. Das ULTRA SILENT-System eignet sich auch zur Herstellung von Lüftungs- und Belüftungsanlagen, Abluft, Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten der Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, im Labor in einer Prüfumgebung mit 2 Fallebenen gemessen, mit einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und mit allgemein üblichen Befestigungsclips, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einem Becher von 1 Meter Länge
• Bei Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeführten Medium, die entsprechenden VORSCHRIFTEN in der Bezugstabelle beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), co-extrudiert in 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus mit mineralischen Füllstoffen (MD) verstärkten Rohren und Verbindungen, die dem System schalldämmende Eigenschaften, Widerstand gegen Stöße, Korrosion, Abrieb und Angriff durch chemisch gelöste Substanzen in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und unterirdisch) geeignet für Installationen in Gebäuden, wo Anforderungen an den Schallschutz für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und Empfangsgebäude wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen, Orte der Anbetung gefordert sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und unterirdisch) geeignet für Installationen in Gebäuden, wo Anforderungen an den Schallschutz für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und Empfangsgebäude wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen, Orte der Anbetung gefordert sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der zugrunde liegenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zum Abdichten des Abwassersystems entweder Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT-Entlüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Leistungen, die gemäß EN 14366 vom Fraunhofer Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Stecksystem, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft sicheren Abdichtung. Das ULTRA SILENT System aus Polypropylen ist kompatibel für den Anschluss an andere Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Das ULTRA SILENT System aus Polypropylen ist mit einer ganzen Reihe von Zubehörteilen ausgestattet, die für die Installation von Entwässerungssystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsmanschetten aus Monoschicht
• Schalldämmplatten in Dreischicht
• Befestigungs- und Verankerungsbänder für Rohre
• Halterungen mit Rutschhemmung

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Schweißarbeit von einem erfahrenen Fachmann mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreischichtigem Polypropylen (PP) in der Farbe RAL 9005. Das Sortiment, das Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungen, die mit Mineralstoffen (MD) verstärkt sind, wodurch das System über Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemische Substanzen in kommunalen und industriellen Abflüssen verfügt.

Anwendungsbereich

System für den Abfluss von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) konzipiert ist. Es eignet sich für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen sowie für öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Lüftungsanlagen, Abzug und Staubsaugen geeignet.

Anwendungsbereich

System für den Abfluss von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) konzipiert ist. Es eignet sich für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen sowie für öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Lüftungsanlagen, Abzug und Staubsaugen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der entsprechenden Entwurfsnorm, der UNI EN 12056-2, dimensioniert werden. Laut diesen Vorgaben können zur Ventilation des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Ventilatoren verwendet werden. Gemäß dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen in Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem beachtliche Schallschutzleistungen, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Einstecken, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss garantiert den ausreichenden Platz für eventuelle Verformungen des Systems mit einer zuverlässigen und langfristig garantierten Dichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien aus PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör zur Installation

Das ULTRA SILENT Polypropylen-System wird mit einer Reihe von Zubehörteilen geliefert, die für die Installation von Entwässerungssystemen nützlich sind, darunter:

• Belüftungsventile für die Entwässerung
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Säcke)
• Entkopplende Einhüllungen aus einstelligem Material
• Schallschutzelemente aus dreilagigem Material
• Fixierungs- und Verankerungsbandagen für Rohre
• Dichtungsbandagen gegen Abrutschen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften einer robusten Festigkeit, insbesondere in kalten, rauen Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System im Falle eines Stoßes oder unabsichtlichen Lochs schnell durch fachgerechte Wärmeverbindung mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, coextrudiertem Polypropylen (PP) mit drei Schichten. Die Produktreihe, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen in kommunalen und industriellen Abwässern gelöste chemische Stoffe verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen eine Konformität bezüglich der Schallschutz-Anforderungen für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altersheime und Sozialstationen, Hotels, Schulen, Feiertagsstätten verlangt wird. Das ULTRA SILENT-System eignet sich auch für die Umsetzung von Belüftungs- und Entlüftungsanlagen, Absaugung und Staubabsaugung.

Planungsanleitungen

Das ULTRA SILENT Abwassersystem kann gemäß der maßgeblichen Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß dieser Norm können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ die Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schalldämmwerte, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert wurden.

Installationsmethoden

Leichtes, einfaches und schnell zu installierendes System, das aus einer Steckverbindung mit elastomerischer Dichtung besteht. Die Verbindung mit einem Steckstück gewährleistet den nötigen Raum für eventuelle Dehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT-System aus Polypropylen gehören eine ganze Reihe nützlicher Zubehörteile zur Umsetzung von Abwassersystemen, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abziehbare Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm robuste Eigenschaften, insbesondere in Umgebungen mit strengen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Heißsiegelung von einem erfahrenen Fachmann mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, co-extrudiertem Polypropylen (PP) in RAL 9005 mit 3 Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen Chemikalienverunreinigungen in kommunalen und industriellen Abwassersystemen verliehen werden.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität bezüglich des Schallschutzes für Wohn-, Industrie- und Gewerbeanwendungen, sowie für öffentliche und Aufenthaltsräumen wie Krankenhäuser, Seniorenheime, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Lüftungs-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität bezüglich des Schallschutzes für Wohn-, Industrie- und Gewerbeanwendungen, sowie für öffentliche und Aufenthaltsräumen wie Krankenhäuser, Seniorenheime, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Lüftungs-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Planungshinweise

Das ULTRA SILENT-Abwassersystem kann gemäß den Anforderungen der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über die passiven akustischen Anforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem nachweislich beachtliche Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit einem Einstecksitz, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet den entsprechenden Raum für mögliche thermische Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT-Polypropylen-System gehören eine Reihe von Zubehörteilen, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abwassers
• Rückstausicherungsventile
• Feuerdämme (Manschetten – Bänder – Beutel)
• Entkopplungsrohre in einlagiger Ausführung
• Schallschutzplatten in dreifacher Ausführung
• Befestigungs- und Verankerungsringe für Rohre
• Sicherungsspanner zur Verhinderung des Herausziehens

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine hohe Robustheit, insbesondere unter extremen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Außerdem kann das System im Falle eines Aufpralls oder einer versehentlichen Bohrung schnell durch Wärmeversiegelung von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Geschäftszwecke, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erfordern. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Absaugung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Armaturen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98 °C erreichen, während sie über längere Zeiträume bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Feuerwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallpegelmesser auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innen und außen sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und infrastrukturelle Gebäude wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Orte der Anbetung erforderlich ist. Das ULTRA SILENT-System ist auch für die Herstellung von Belüftungs- und Luftaustauschanlagen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie über längere Zeit bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallmessgerät, das auf der niedrigsten Ebene positioniert ist, mit einem Abfluss von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.

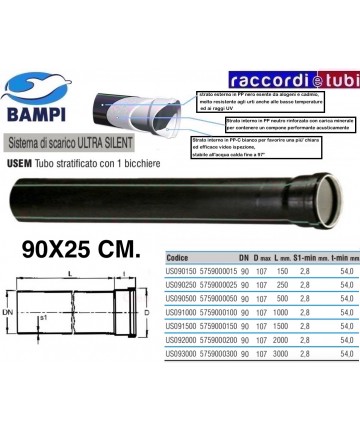

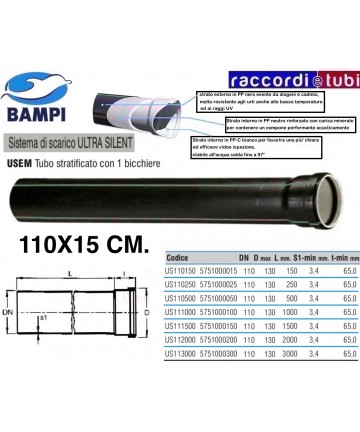

• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Glas mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sollten die entsprechenden VORSCHRIFTEN in der entsprechenden TABELLE beachtet werden.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflussystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, dreischichtig coextrudiert. Die Produktreihe, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schallisolierende Eigenschaften sowie Widerstandsfähigkeit gegen Stöße, Korrosion, Abnutzung und chemisch angreifende Substanzen im kommunalen und industriellen Abwasser verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Boden verlegt), geeignet für Anlagen in Gebäuden, in denen für Wohn-, Industrie- und Gewerbenutzung eine Einhaltung der Schallschutzvorschriften erforderlich ist, wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Staubabsaugungen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über passive akustische Anforderungen in Gebäuden (gesetzlich gültig in Italien) bietet das ULTRA SILENT Abwassersystem nach EN 14366, zertifiziert vom Fraunhofer-Institut in Stuttgart, bemerkenswerte Schalldämmungsleistungen.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem, das durch die Verbindungsanordnung mit Dichtungselement gewährleistet wird. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das Polypropylen ULTRA SILENT-System ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehört eine Vielzahl von nützlichen Zubehörteilen zur Umsetzung der Abwassersysteme, darunter:

• Belüftungsventile
• Rückschlagventile
• Feuerabschottungssysteme (Muffen - Bänder - Säcke)
• Entkopplungsrohre aus einstöckigem Material
• Dreischicht-Schalldämmplatten
• Befestigungs- und Ankerbänder für Rohre
• Rutschsichere Dichtungsbänder

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT-Systems verleiht ihm bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System im Falle eines Aufpralls oder einer versehentlichen Beschädigung schnell durch thermisches Schweißen durch eine erfahrene Hand mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreischichtig co-extrudiertem Polypropylen (PP) nach RAL 9005. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schallschutzkonformität für Wohn-, Industrie- und Gewerbeeinrichtungen sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftzirkulations-, Extraktions- und Staubsauganlagen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schallschutzkonformität für Wohn-, Industrie- und Gewerbeeinrichtungen sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftzirkulations-, Extraktions- und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der zutreffenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schalldämmanforderungen innerhalb von Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schalldämmwerte, die gemäß EN 14366 am Fraunhofer Institut in Stuttgart zertifiziert sind.

Installationsverfahren

Leichtes, einfaches und schnelles System, das dank des Steckverbinders mit elastomerischer Dichtung installiert wird. Die Verbindung mit dem Anschlussstück gewährleistet ausreichend Platz für mögliche Extensionsbewegungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen für die Erstellung der Abwassersysteme zugeordnet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Einlagige Entkopplungsmantel
• Schalldämmplatten mit dreifacher Schichtung
• Befestigungs- und Verankerungsringe für Rohre
• Anti-Abreiß-Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis -20°C (im Labor getestet). Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch Thermoschweißen mit fachmännischer Handhabung und entsprechender Ausrüstung repariert werden.
