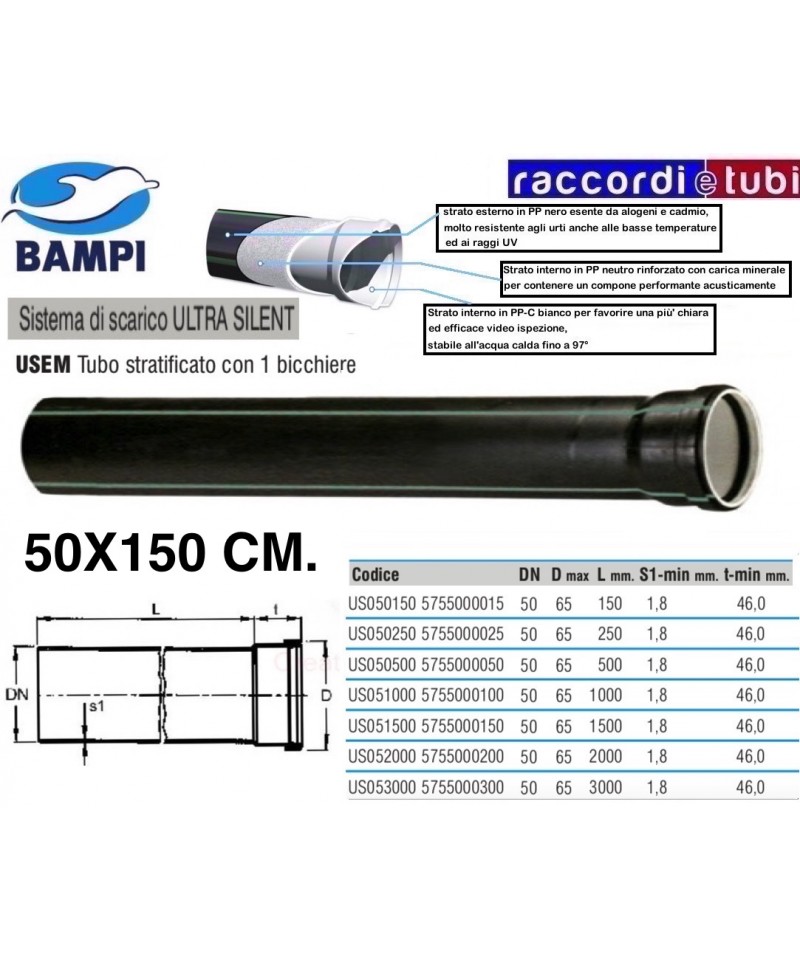

TUBO PP-ULTRA SILENT 1 BECHER cm.50X150

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultusgemeinden erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Abluftanlagen, Staubsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfsaal mit 2 Fallhöhen und einem Schallpegelmesser, der auf der tiefsten Ebene positioniert ist, mit einer Ablassleistung von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsärmeln, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der relevanten BEZUGSTABELLE genau zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarz RAL 9005 co-extrudiertem Polypropylen (PP) mit drei Schichten. Die Produktreihe, die Durchmesser von 32 bis 200 mm umfasst, besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die das System akustisch isoliert machen und ihm Widerstandsfähigkeit gegen Stöße, Korrosion, Abrieb und die Aggression chemischer Substanzen, die in kommunalen und industriellen Abwässern gelöst sind, verleihen.

Anwendungsbereich

Abwassersystem nach EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdboden) geeignet für Anlagen in Gebäuden, in denen akustische Isolierung gefordert wird, sowohl im Wohn-, Industrie- als auch im Handelsbereich, sowie in öffentlichen und gastgewerblichen Einrichtungen wie Krankenhäusern, Altersheimen, Hotels, Schulen, und Kultusgemeinden. Das ULTRA SILENT System ist auch geeignet für die Installation von Belüftungs- und Luftzirkulationssystemen, Absaugungen und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der Referenznorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (in Italien geltendes Recht) bietet das ULTRA SILENT Abwassersystem beachtliche, nach EN 14366 vom Fraunhofer Institut in Stuttgart zertifizierte Schallschutzleistungen.

Installationsmethoden

Leichtes, einfach und schnell zu montierendes System dank der Steckverbindungen, die durch elastomere Dichtungen sichergestellt werden. Die Verbindung mit einer Muffe gewährleistet den erforderlichen Raum für mögliche Ausdehnungen des Systems bei zuverlässigem und langfristig gewährleistetem Dichtheitsniveau. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Der ULTRA SILENT Polypropylen System umfasst eine Reihe nützlicher Zubehörteile zur Realisierung der Abwassersysteme, darunter:

• Ventile für die Belüftung des Abwassers
• Rückflussverhinderer
• Feuerhemmende Systeme (Manschetten – Bänder – Beutel)
• Einschichtige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Ankerklammern für Rohre
• Austrittsdichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht besondere Robustheit, insbesondere in kalten Bedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Aufpralls oder einer versehentlichen Durchstichs schnell mit Fachwissen und entsprechender Ausrüstung durch Heißsiegelung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005 mit 3-schichtiger Coextrusion. Die verfügbare Palette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch in Abflüssen enthaltene Stoffe verleihen.

Anwendungsbereich

Ein System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (sowohl innerhalb als auch außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Gewerbe- und Industriesektoren sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser gefordert wird. Das ULTRA SILENT-System eignet sich auch für die Herstellung von Lüftungs- und Belüftungsanlagen, Auszug und Absaugung von Staub.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der einschlägigen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems sowohl Rohre als auch Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. Gemäß dem DPCM 5/12/1997 über die Anforderungen an den passiven Schallschutz innerhalb von Gebäuden (gesetzlich in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzleistungen gemäß EN 14366, geprüft am Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfach zu installierendes System, das dank der Verbindung mittels Stecksystem schnell montierbar ist, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenanschluss bietet ausreichend Platz für mögliche Dehnungen des Systems und gewährleistet eine zuverlässige und dauerhaft gesicherte Abdichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen standardmäßigen Kunststoffmaterialien in PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von nützlichem Zubehör für die Installation von Abwassersystemen ausgestattet, darunter:

• Ventile zur Belüftung der Entwässerung
• Rückschlagventile
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Entkoppelte Einlageeinheiten aus einlagigem Material
• Schallschutzplatten mit dreifacher Schicht
• Rohrschellen und Verankerungen der Rohre
• Abdichtungsschellen gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm besondere Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System bei Stößen oder versehentlichen Löchern schnell durch Thermoschweißen von fachkundigen Händen mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das System ULTRA SILENT eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen, Entwässerung und Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während sie über einen längeren Zeitraum 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk.
• Brandbeständigkeit der Klasse D-s2, d2 (nach EN 13501-1).
• Schalldruckpegel von 23 dB/(A) Lin gemessen im Labor in einem Prüfstand mit 2 Fallhöhen und einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher von 1 Meter Länge.
• Für den Einsatz von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium sind die entsprechenden VORGABEN der REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, co-extrudiert in 3 Schichten. Das Sortiment ist mit Durchmessern von 32 bis 200 mm erhältlich und umfasst Rohre und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System akustische Isolationseigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch im Abwasser gelöste Substanzen aufweist.

Anwendungsbereich

Abwassersystem, das den Anforderungen der EN 1451-1 der Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Herstellung von Belüftungs- und Entlüftungsanlagen sowie zur Staubsauger-Aktivierung geeignet.

Planungshinweise

Das ULTRA SILENT-Wassersystem kann gemäß den Vorgaben der entsprechenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Armaturen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Unter Berücksichtigung des DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (nach geltendem Recht in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte Schalldämmungsleistungen, die gemäß der EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenabschluss gewährleistet den geeigneten Spielraum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristigen Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist auch mit anderen Kunststoffmaterialien in den Standard-Durchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Das ULTRA SILENT-Polypropylen-System ist mit einer Reihe von Zubehörteilen ausgestattet, die für die Einrichtung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkoppelnde Schläuche
• Schalldämmplatten in dreifacher Schicht
• Befestigungs- und Verankerungsclips für Rohre
• Rutschfeste Dichtschellen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System bei Stoß oder versehentlichem Durchstechen schnell durch fachkundige thermische Schweißung mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und die Aggressivität chemischer Substanzen, die in kommunalen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und außen sowie im Erdreich) und für Anlagen in Gebäuden geeignet ist, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeobjekte sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorschriften der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte zertifizierte Schallschutzeigenschaften gemäß EN 14366, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsverfahren

Leichtes, simples und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das Polypropylen ULTRA SILENT-System ist mit einer Vielzahl nützlicher Zubehörteile für die Realisierung von Entwässerungssystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandabschottungssysteme (Muffen – Bänder – Beutel)
• Einlagige Entkoppelungsmantel
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschfeste Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle von Stoß oder versehentlichem Loch schnell durch Fachpersonal mit spezieller Ausrüstung durch Heißsiegelung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert mit 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegenüber in Abwässern gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes, außen sowie vergraben) geeignet für Anlagen in Gebäuden, in denen eine Geräuschdämmung für Wohn-, Industrie- und Gewerbegebäude gefordert ist, wie Krankenhäuser, Altenpflegeheime, Hotels, Schulen, Gotteshäuser und ähnliche Einrichtungen. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Staubabsaugung.

Gestaltungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der planmäßigen Norm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen in Gebäuden (in Italien gültiges Gesetz) bietet das ULTRA SILENT Abwassersystem zertifizierte Schallschutzeigenschaften gemäß EN 14366, getestet am Fraunhofer-Institut in Stuttgart.

Installationsmethode

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Steckanschluss, gesichert durch eine elastomere Dichtung. Der Verbindung mit einem Muffe gewährleistet den notwendigen Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe von Zubehörteilen zugeordnet, die für die Erstellung von Entwässerungssystemen nützlich sind, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Feuerschutzsysteme (Muffen – Bänder – Taschen)
• Monoschicht-Anti-Wasserableitungen
• Schallschutzplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Ausschlussringe für zuverlässige Abdichtung

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems gewährleistet eine äußerst robuste Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System bei versehentlichem Aufprall oder Loch schnell durch fachgerechte Thermoschweißung mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System hervorragende Eigenschaften in Bezug auf Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen in Abwässern gelöste chemische Substanzen verleiht.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeimmobilien sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Lüftungs-, Absaug- und Staubsaugungsanlagen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeimmobilien sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Lüftungs-, Absaug- und Staubsaugungsanlagen.

Konstruktionshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageverfahren

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung über Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffen sorgt für ausreichend Platz für etwaige Ausdehnungen des Systems mit einer zuverlässigen, langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit anderen Kunststoffverbindungen in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung der Ableitungssysteme zugeordnet, darunter:

• Ventile zur Belüftung der Ableitung
• Rückstauventile
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Entkopplungsrohre aus Einzellagen
• Dreischichtige Schallschutzplatten
• Rohrschellen und Befestigungen der Rohre
• Sicherungsschellen gegen Abrutschen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine robuste Festigkeit, insbesondere in kalten Umgebungen mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Heißsiegelung von einem Fachmann mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Ablaufsystem aus schwarzem, dreischichtig coextrudiertem Polypropylen (PP) in RAL 9005. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsschutz, Abriebfestigkeit und Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der akustischen Isolationsanforderungen für Wohn-, Industrie- und Gewerbezwecke sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen, religiöse Stätten erforderlich ist. Das ULTRA SILENT-System ist auch geeignet für die Installation von Belüftungs- und Lüftungssystemen, sowie für die Abgas-, Staubabsaugung.

Planungsanleitung

Das ULTRA SILENT Wasserablaufsystem kann gemäß den Spezifikationen der Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Realisierung der Belüftung des Ablaufsystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Wasserablaufsystem zertifizierte Schallisolierungsleistungen gemäß EN 14366 am Fraunhofer-Institut in Stuttgart.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit einem T-Stück gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT Polypropylen-System ist kompatibel mit Verbindungen zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von Zubehörteilen zugeordnet, die bei der Realisierung der Ablaufsysteme nützlich sind, darunter:

• Belüftungsventile für den Ablauf
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Einlagige Entkopplungsmanschetten
• Dreischichtige schalldämmende Platten
• Rohrauflage- und Verankerungsring
• Gleitdichtungsringe

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems sorgt für bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Außerdem kann das System im Falle eines Aufpralls oder versehentlichen Durchlochs schnell durch Wärmeverschmelzung von erfahrenem Fachpersonal mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Geschäftszwecke, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System eignet sich auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohrsysteme in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, die das ULTRA SILENT System bilden, sind vollständig recycelbar und werden frei von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser auf der niedrigsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht dem gleichzeitigen Abfluss von 2 WC-Spülkästen) und Montageklammern üblicher Art, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die Anforderungen in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Entsorgung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Anforderungen an den Schallschutz im Wohn-, Gewerbe- und Industriebereich sowie für öffentliche und einrichtungsnahe Räume wie Krankenhäuser, Seniorenheime, RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Luftaustauschsystemen, Absaugungen und Staubabsaugungen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittiche aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und enthalten keine Halogene, Cadmium oder Schwermetalle.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98°C erreichen, während sie über längere Zeiträume 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Testbedingungen mit 2 Fallebenen und einem Schallpegelmesser auf der tiefsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Bei Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium sind die entsprechenden ANGABEN in der Tabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Gewerbezwecke, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kirchen erforderlich ist. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Belüftungs- und Luftzufuhranlagen, Abluft, Staubabsaugung.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Rohrverbindungen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT System besteht, sind vollständig recycelbar und hergestellt ohne Halogene, Cadmium und Schwermetalle.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallebenen und Schallpegelmesser im niedrigsten Raum, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WCs) und üblichen Halteringen, die normalerweise in der Ausstattung der Installateure enthalten sind (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter und 1 Becher.
• Für den Einsatz von Polypropylen bei chemischen Substanzen im abgeleiteten Fluid sind die spezifischen Anforderungen in der entsprechenden VERWEIS-TABELLE zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, coextrudiertem Polypropylen (PP) mit drei Schichten. Die Produktreihe, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen in kommunalen und industriellen Abwässern gelöste chemische Stoffe verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen eine Konformität bezüglich der Schallschutz-Anforderungen für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altersheime und Sozialstationen, Hotels, Schulen, Feiertagsstätten verlangt wird. Das ULTRA SILENT-System eignet sich auch für die Umsetzung von Belüftungs- und Entlüftungsanlagen, Absaugung und Staubabsaugung.

Planungsanleitungen

Das ULTRA SILENT Abwassersystem kann gemäß der maßgeblichen Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß dieser Norm können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ die Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schalldämmwerte, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert wurden.

Installationsmethoden

Leichtes, einfaches und schnell zu installierendes System, das aus einer Steckverbindung mit elastomerischer Dichtung besteht. Die Verbindung mit einem Steckstück gewährleistet den nötigen Raum für eventuelle Dehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT-System aus Polypropylen gehören eine ganze Reihe nützlicher Zubehörteile zur Umsetzung von Abwassersystemen, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abziehbare Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm robuste Eigenschaften, insbesondere in Umgebungen mit strengen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Heißsiegelung von einem erfahrenen Fachmann mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Schalldämm-Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstandsfähigkeit gegen chemische Substanzen, die in kommunalen und industriellen Abflüssen gelöst sind, verliehen werden.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes, außen und im Erdreich) geeignet für Anlagen in Gebäuden, die Anforderungen an die Schalldämmung für Wohn-, Industrie- und Handelszwecke sowie für öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen und Gotteshäuser erfüllen. Das ULTRA SILENT System ist auch für die Installation von Belüftungs- und Luftaustauschsystemen sowie zur Abscheidung und Absaugung von Staub geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schalldämmwerte, zertifiziert nach EN 14366 vom Fraunhofer-Institut in Stuttgart.

Installationsverfahren

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert wird. Die Steckverbindung gewährleistet ausreichenden Raum für etwaige Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit garantierten Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen zugeordnet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Feuerschutzsysteme (Manschetten – Bänder – Säcke)
• Entkoppelnde Einsteckrohre einlagig
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Ankerkragen für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht ihm Eigenschaften von robuster Widerstandsfähigkeit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 ° C. Darüber hinaus kann das System im Falle eines Sturzes oder eines versehentlichen Lochs schnell durch thermisches Schweißen von einer erfahrenen Hand mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, bei denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Geschäftsnutzung, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden in Abwesenheit von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann kurzfristig bis zu 98 °C erreichen, während die langfristige Temperatur bis zu 95 °C betragen kann.
• Baugliedersteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstandsklasse D-s2, d2 (entsprechend EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallebenen und einem Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen, normalerweise von Installateuren verwendeten Befestigungsringen (Typ Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher einer Länge von 1 Meter
• Für die Verwendung von Polypropylen in Gegenwart chemischer Substanzen im abgeleiteten Fluid sind unbedingt die entsprechenden Angaben in der Referenztabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Handelsnutzung, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abzug und Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und häufig verwendeten Montageschellen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Beim Einsatz von Polypropylen in Gegenwart von Chemikalien, die im abgeleiteten Fluid enthalten sind, sind die Vorschriften in der entsprechenden REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.
