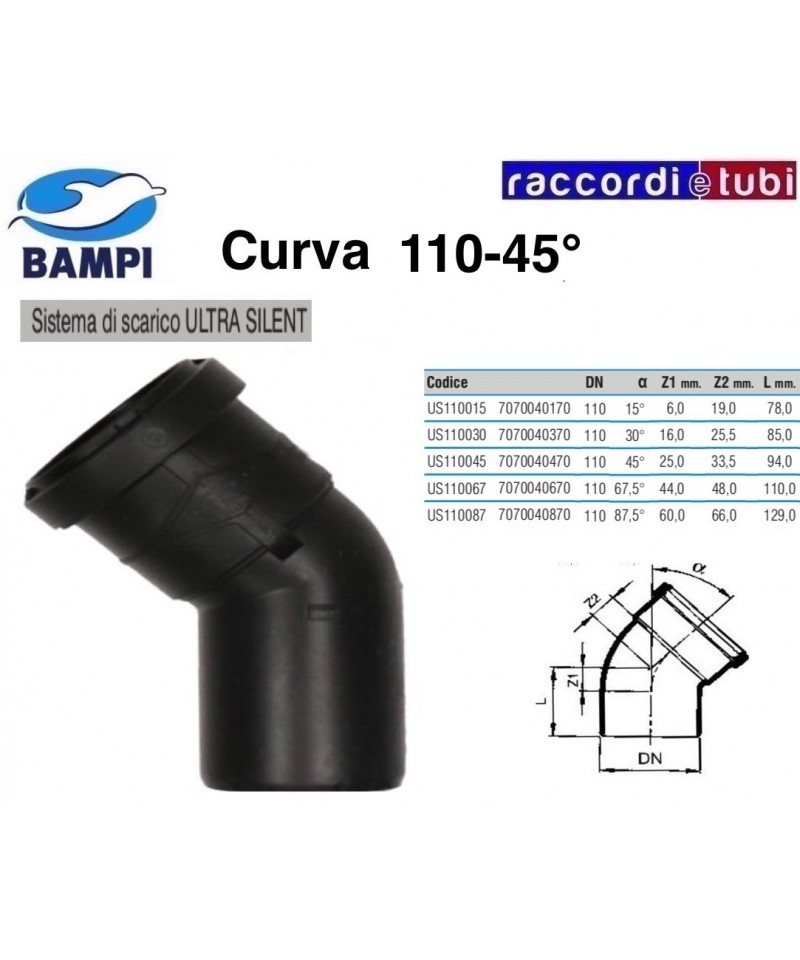

ULTRA SILENT STUTZWINKEL Ø110 45°

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Übereinstimmung mit den Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen, öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Lüftungs- und Entlüftungsanlagen, Abzug und Staubsaugen.

Eigenschaften und Betriebseigenschaften

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur der im System abgeleiteten Flüssigkeit kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallpegelmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entsprechend 2 WC-Schüsseln, die gleichzeitig gespült werden) und mit gängigen Montageklemmen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen, die in den abgeleiteten Flüssigkeiten enthalten sind, sind die entsprechenden VORSCHRIFTEN in der entsprechenden TABELLE zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes und im Freien, sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz gefordert ist, für Wohn-, Industrie- und Gewerbezwecke, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationsanlagen, Entlüftung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeleiteten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Lineare Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und Schallmessgerät in der tiefsten Etage, bei einer Ablassrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Installateurschellen (Typ Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Medium, beachten Sie sorgfältig die entsprechenden Vorschriften in der zugehörigen REFERENZTABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbezwecke, öffentliche und Empfangsbereiche wie Krankenhäuser, Seniorenheime und Einrichtungen der sozialen Betreuung, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Entlüftungsanlagen, Staubabsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während sie langfristig 95°C erreichen kann.
• Ringsteifigkeit gleich 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Wärmeausdehnungskoeffizient gleich 0,09 mm/mk.
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1).
• Schalldruckpegel von 23 dB/(A) Lin, im Labor in einer Prüfumgebung mit 2 Fallhöhen gemessen und einem Schallpegelmesser, der auf der niedrigsten Etage positioniert ist, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und mit gebräuchlichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein 110 mm Ø Rohr mit 1 Glas von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Medium sind die Anforderungen in der entsprechenden REFERENZTAFEL sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarz RAL 9005 coextrudiertem Polypropylen (PP) in 3 Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Formstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen Chemikalien, die in kommunalen und industriellen Abwässern gelöst sind, verleihen.

Anwendungsbereich

System für die Abwasserentsorgung gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schalldämmung für Wohn-, Industrie- und Handelszwecke sowie für öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser gestellt werden. Das ULTRA SILENT-System eignet sich auch für die Installation von Lüftungs- und Belüftungsanlagen, Extraktion, Staubabsaugung.

Planungsanweisungen

Das ULTRA SILENT-Abwasserentsorgungssystem kann gemäß den Vorgaben der Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Entwässerungssystems Rohre und Formstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Gemäß dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwasserentsorgungssystem nach EN 14366, zertifiziert beim Fraunhofer-Institut in Stuttgart, bemerkenswerte Schalldämmungseigenschaften.

Einbauanleitung

Leichtes, einfaches und schnelles Installationssystem dank der Verbindungen mit Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit dem Übergangsstück gewährleistet den angemessenen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT-Polypropylen-System sind eine Reihe nützlicher Zubehörteile für die Realisierung der Entwässerungsanlagen zugeordnet, darunter:

• Belüftungsventile für die Abwasserentsorgung
• Rückstauventile
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Monopolstofschläuche
• Dreischichtiger schalldämmender Platten
• Rohrauftreibungs- und Befestigungsringe
• Ringe mit Antirutschschutzeigenschaften

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine robuste Widerstandsfähigkeit, insbesondere in extrem kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder einer versehentlichen Beschädigung schnell durch Thermoschweißen von erfahrenem Fachpersonal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System akustische Isolierfähigkeiten, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resistenz gegen chemische Stoffe in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System für die Entsorgung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der akustischen Isolierung für Wohn-, Gewerbe- und Industrieanlagen Vorschrift ist, ebenso für öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Belüftungs- und Luftzirkulationsanlagen, Abzug und Staubsaugen.

Gestaltungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem beeindruckende Schallisolationswerte, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbindungssystems, gesichert durch eine elastomerische Dichtung. Der Verbindungsdurchmesser gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffen in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe nützlicher Zubehörteile für die Durchführung von Abwassersystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Einlagige Entkopplungsmanschetten
• Dreischichtige schalldämmende Platten
• Sicherungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungen mit strengen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Heißsiegelung von erfahrenem Personal mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit einer dreischichtigen Coextrusion. Die Reihe, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System ausgezeichnete Eigenschaften in Bezug auf Schallschutz, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Substanzen in zivilen und industriellen Abwasserleitungen bietet.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen sowie im Erdreich) entspricht, geeignet für die Installation in Gebäuden, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Sondernutzungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Gotteshäuser erfüllen müssen. Das ULTRA SILENT System ist auch für die Errichtung von Belüftungs- und Luftleitungsanlagen sowie für Staubabsaugungen geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der Norm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte, nach EN 14366 vom Fraunhofer Institut in Stuttgart zertifizierte Schalldämmwerte.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Steckverbindung, gesichert durch eine elastomere Dichtung. Die Verbindung mit einer Muffe gewährleistet ausreichend Raum für mögliche temperaturbedingte Ausdehnungen der Anlage mit einer zuverlässigen und dauerhaften Dichtheit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System wird mit einer Reihe von Zubehörteilen geliefert, die für die Ausführung der Abwassersysteme nützlich sind, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Vibrationsdämpfende Schläuche
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abziehsichere Dichtungen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems sorgt für starke Robustheit, insbesondere unter extrem kalten Bedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Außerdem kann das System bei Stößen oder versehentlichen Löchern schnell durch thermische Schweißung von Fachpersonal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Lärmschutzanforderungen für Wohn-, Gewerbe- und Industriegebäude sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kirchen erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Abzügen und Staubsauganlagen.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeitsklasse D-s2, d2 (nach EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Testbedingungen mit 2 Falltiefen und einem Schallpegelmesser auf der niedrigsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entsprechend 2 Toilettenspülungen gleichzeitig) und Befestigungsringen, die normalerweise im Einsatz bei Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeführten Medium sollten die entsprechenden Vorschriften in der relevanten REFERENZTABLEAU genau beachtet werden.
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallschutzkonformität für Wohn-, Gewerbe- und Industrienutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten gelten. Das ULTRA SILENT-System ist auch für die Installation von Belüftungs-, Lüftungs-, Entwässerungs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und bestehen frei von Halogenen, Kadmium und Schwermetallen.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und Schallmessgerät am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist die entsprechende REFERENZTABELLE zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Belüftungsanlagen, Extraktion, Staubabsaugung geeignet.

Eigenschaften und Betriebseigenschaften

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.

• Die Temperatur des im System abgeleiteten Mediums kann kurzzeitig 98 °C erreichen, während die Temperatur langfristig 95 °C erreichen kann.

• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).

• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK.

• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1).

• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhe und Schallpegelmesser, der in der tiefsten Etage positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Kassetten) und üblichen Befestigungsringen, die normalerweise für Installateure vorgesehen sind (Typ Mupro gelb).

• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.

• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.

• Bei der Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium ist auf die entsprechenden VORSCHRIFTEN in der entsprechenden TABELLE zu achten.

• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und umfasst Rohre und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schallisolierende Eigenschaften, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegenüber chemisch gelösten Stoffen in städtischen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) konzipiert ist, geeignet für Einrichtungen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Absaugungen und Staubabsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) konzipiert ist, geeignet für Einrichtungen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Absaugungen und Staubabsaugung geeignet.

Planungsanleitung

Das ULTRA SILENT-System kann gemäß den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-System annehmbare Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles installierbares System dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit dem Muffenanschluss gewährleistet den angemessenen Platz für mögliche Erweiterungen des Systems mit zuverlässigem und dauerhaftem Halt. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-Polypropylensystem sind verschiedene Zubehörteile zugeordnet, die für die Installation der Entwässerungssysteme nützlich sind, darunter:

• Ventile zur Belüftung der Entwässerung
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelnde Beschichtungen in einlagiger Ausführung
• Schalldämmplatten in dreilagiger Ausführung
• Halte- und Verankerungsringe für Rohre
• Abrutschsperren

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines unbeabsichtigten Lochs schnell durch professionelle Wärmeschweißung mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) im co-extrudierten 3-Lagen-Design. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind. Diese verleihen dem System akustische Isolation, Schlagfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit gegenüber in kommunalen und industriellen Abwässern gelösten Stoffen.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 in Klasse BD (sowohl innen als auch außen sowie im Erdreich) geeignet für Installationen in Gebäuden, die Anforderungen an den Schallschutz in Wohn-, Gewerbe- und Industriebauten erfordern, sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenresidenzen, Hotels, Schulen und Kirchen. Das ULTRA SILENT-System eignet sich ebenfalls für die Realisierung von Belüftungs- und Luftaustauschsystemen, Extraktionen und Staubsaugen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems ULTRA SILENT-Rohre und -Fittings oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5. Dezember 1997 zu den passiven akustischen Anforderungen in Gebäuden (gesetzliche Regelungen in Italien) bietet das ULTRA SILENT Abwassersystem erheblichen Schallschutz mit zertifizierten Leistungen gemäß EN 14366 am Fraunhofer-Institut in Stuttgart.

Montageverfahren

Leichtes, einfach und schnell zu installierendes System durch Steckverbindung mit elastomerem Dichtungsring. Die Verbindung mit einer Tasse gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtheit. Das ULTRA SILENT System aus Polypropylen ist kompatibel mit anderen Kunststoffen in den standardisierten Durchmessern PP/PE-HD/PVC.

Zubehör für die Installation

Eine Reihe von Zubehörteilen ist mit dem ULTRA SILENT Polypropylen-System verbunden, die bei der Realisierung der Abwassersysteme hilfreich sind, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Säcke)
• Entkoppelnde Monoschichthülsen
• Schalldämmplatten in Dreifachschicht
• Befestigungs- und Verankerungsringe für Rohre
• Verbindungsringe mit Antischaum-Dichtungen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems sorgt für bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlichen Lochs schnell durch Schweißen mit der richtigen Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz gefordert wird, für Wohn-, Industrie- und Gewerberäume, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte des Kultus. Das System ULTRA SILENT ist auch geeignet für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubsaugungsanlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für einen kurzen Zeitraum 98 °C erreichen, während die Temperatur über längere Zeiträume 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Brandwiderstand Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor unter Testbedingungen mit 2 Fallhöhen und einem Schalldämmgerät, platziert im niedrigsten Stockwerk, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z. B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden VORSCHRIFTEN in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdboden), geeignet für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und soziale Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser bestehen. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig 98 °C erreichen, während die Temperatur langfristig 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten der Klasse D-s2, d2 (nach EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, labormäßig in einer Prüfumgebung mit 2 Fallflächen und einem Schallpegelmesser auf der untersten Ebene gemessen, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Stoffen im abgeleiteten Medium sind die entsprechenden VORSCHRIFTEN in der Tabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch gelöste Stoffe in städtischen und industriellen Abflüssen verleiht.

Anwendungsbereich

System zur Abführung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Gottesdienste gefordert sind. Das ULTRA SILENT-System ist auch geeignet für die Durchführung von Lüftungs- und Belüftungssystemen, Extraktion und Staubsaugen.

Installationshinweise

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der maßgeblichen Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Armaturen des ULTRA SILENT-Systems oder alternativ die Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das Abwassersystem ULTRA SILENT zertifizierte Schallschutzleistungen gemäß EN 14366, geprüft vom Fraunhofer-Institut in Stuttgart.

Installationsart

Leichtes, einfaches und schnelles Montagesystem dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit der Muffe gewährleistet den ausreichenden Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit gewährleisteten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installation Zubehör

Dem ULTRA SILENT-System aus Polypropylen sind eine Vielzahl nützlicher Zubehörteile zur Umsetzung von Abwassersystemen zugeordnet, darunter:

• Belüftungsventile für die Entwässerung
• Rückschlagventile
• Feuerstoppsysteme (Manschetten – Bänder – Beutel)
• Entkoppelnde Hüllen aus einlagigem Material
• Schallschutzelemente mit dreifacher Schichtung
• Befestigungs- und Verankerungsringe für Rohre
• Durchrutschschutzringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System bei einem Stoß oder versehentlichen Loch schnell durch thermisches Schweißen von einer erfahrenen Person mit entsprechenden Geräten repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und mit mineralischen Füllstoffen (MD) verstärkten Fittings, die dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosions-, Abrieb- und Chemikalienbeständigkeit verleihen, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Installationen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gestellt werden. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftung, Luftzirkulation, Abzug und Staubsaugung.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Installationen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gestellt werden. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftung, Luftzirkulation, Abzug und Staubsaugung.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Unter Berücksichtigung des DPCM 5/12/1997 über die akustischen Anforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Eigenschaften, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbindungsmechanismus, der durch eine elastomere Dichtung sichergestellt ist. Die Verbindung mittels Muffe gewährleistet den entsprechenden Raum für mögliche Expansionen der Anlage mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT-System aus Polypropylen gehören verschiedene nützliche Zubehörteile für die Durchführung von Abwassersystemen, darunter:

• Belüftungsventile für das Abwasser
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Einlagige Entsolidarisierungsummantelungen
• Schalldämmplatten mit dreilagiger Struktur
• Befestigungs- und Verankerungsringe für Rohre
• Halteklammern zur Vermeidung des Ausziehens

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems ergibt Eigenschaften von robuster Festigkeit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines versehentlichen Lochs schnell durch professionelle Thermoschweißung mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarz RAL 9005 coextrudiertem Polypropylen (PP) mit 3 Schichten. Die Palette, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch in Abwasser gelöste Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen sowie zur Abführung von Staub geeignet.

Planungshinweise

Das ULTRA SILENT-Wassersystem kann gemäß den Anforderungen der entsprechenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ Ventilationsventile BAMVENT verwendet werden. Im Einklang mit dem DPCM vom 5.12.1997 über passive akustische Anforderungen innerhalb von Gebäuden (in Kraft in Italien) bietet das ULTRA SILENT-Abflusssystem nachweislich signifikante Schalldämmwerte, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montagebedingungen

Leichtes, einfach und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Der Anschluss mit einem Muffen gewährleistet den notwendigen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristig sicheren Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffen in Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT-Polypropylen-System gehören eine Reihe nützlicher Zubehörteile zur Realisierung der Abflusssysteme, darunter:

• Ventile zur Ventilation des Abflusses
• Rückstausicherungen
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelungsmanteln aus einlagigem Material
• Schalldämmplatten in dreilagiger Ausführung
• Vorrichtungen zur Befestigung und Verankerung der Rohre
• Abdichtungsdichtungen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungen mit extrem kalten Temperaturen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Außerdem kann das System im Falle eines Stoßes oder versehentlichen Durchlochs schnell durch Heißversiegelung von einem erfahrenen Fachmann mit der entsprechenden Ausrüstung repariert werden.
