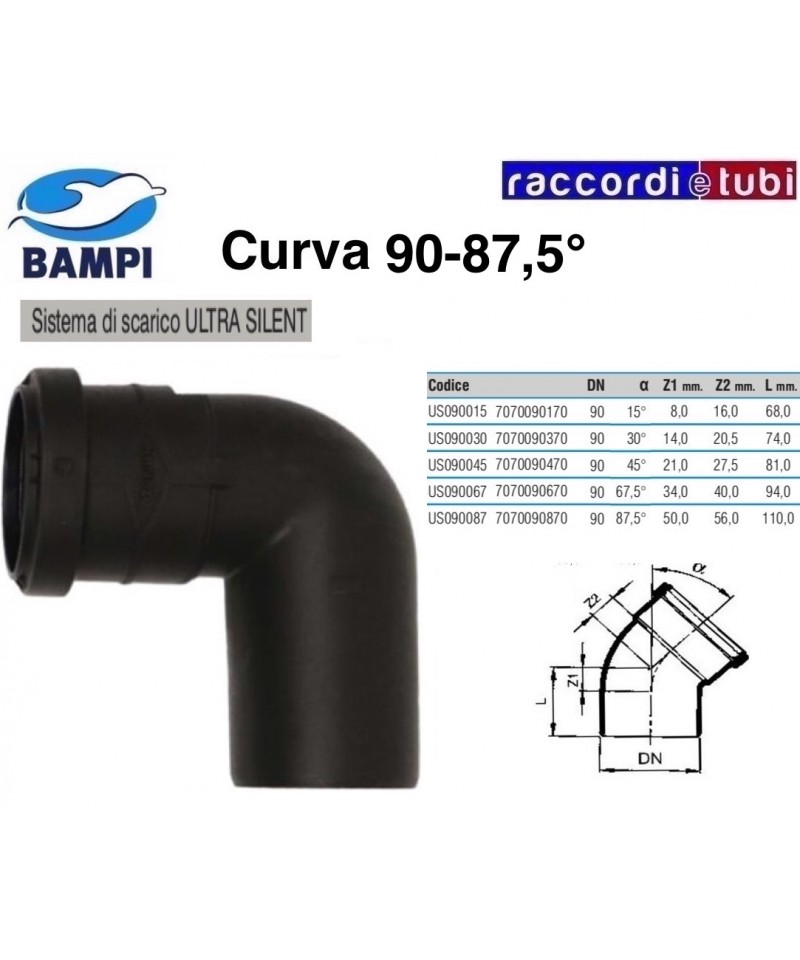

ULTRA SILENT VERBINDUNGSDETAIL 90°

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005 mit 3-schichtiger Coextrusion. Die verfügbare Palette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch in Abflüssen enthaltene Stoffe verleihen.

Anwendungsbereich

Ein System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (sowohl innerhalb als auch außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Gewerbe- und Industriesektoren sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser gefordert wird. Das ULTRA SILENT-System eignet sich auch für die Herstellung von Lüftungs- und Belüftungsanlagen, Auszug und Absaugung von Staub.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der einschlägigen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems sowohl Rohre als auch Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. Gemäß dem DPCM 5/12/1997 über die Anforderungen an den passiven Schallschutz innerhalb von Gebäuden (gesetzlich in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzleistungen gemäß EN 14366, geprüft am Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfach zu installierendes System, das dank der Verbindung mittels Stecksystem schnell montierbar ist, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenanschluss bietet ausreichend Platz für mögliche Dehnungen des Systems und gewährleistet eine zuverlässige und dauerhaft gesicherte Abdichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen standardmäßigen Kunststoffmaterialien in PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von nützlichem Zubehör für die Installation von Abwassersystemen ausgestattet, darunter:

• Ventile zur Belüftung der Entwässerung
• Rückschlagventile
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Entkoppelte Einlageeinheiten aus einlagigem Material
• Schallschutzplatten mit dreifacher Schicht
• Rohrschellen und Verankerungen der Rohre
• Abdichtungsschellen gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm besondere Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System bei Stößen oder versehentlichen Löchern schnell durch Thermoschweißen von fachkundigen Händen mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Entsorgung von Abwässern gemäß EN 1451-1 in Klasse BD (innen und außen sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzung sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung, Staubsaugen.

Eigenschaften und Betriebsleistung

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des abgeleiteten Fluids im System kann kurzfristig bis zu 98 °C erreichen, während die Temperatur über längere Zeiträume bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Feuerwiderstand der Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit zwei Sturzebenen und einem Schallpegelmesser, der im niedrigsten Stockwerk positioniert wurde, mit einem Abfluss von 4 Litern/Sekunde (entspricht zwei gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Montageschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas in einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Fluid sind die Vorschriften in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zum Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abzug, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und Schallpegelmesser an der tiefsten Stelle, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise für Installateure zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Glas in einer Länge von 1 Meter.
• Für den Einsatz von Polypropylen im Kontakt mit chemischen Substanzen im abgeleiteten Medium ist sorgfältig auf die entsprechenden Vorschriften in der dazugehörigen REFERENZTABELLE zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Das Sortiment ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Schallschutz, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Resistenz gegen chemische Substanzen in kommunalen und industriellen Abflüssen verliehen werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbenutzungen erforderlich ist, einschließlich öffentlicher und gewerblicher Einrichtungen wie Krankenhäuser, Altenheime und Einrichtungen der sozialen Dienste, Hotels, Schulen und Gottesdienststätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abluft-, und Staubsauganlagen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbenutzungen erforderlich ist, einschließlich öffentlicher und gewerblicher Einrichtungen wie Krankenhäuser, Altenheime und Einrichtungen der sozialen Dienste, Hotels, Schulen und Gottesdienststätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abluft-, und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der maßgeblichen Konstruktionsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem anerkannte Schalldämmwerte, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert wurden.

Installationsweise

Leichtes, einfach und schnell installierbares System, das sich durch die Verbindung mit einem Stecksystem auszeichnet, das durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit Muffen gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit zuverlässigem und langlebigem Dichtungsvermögen. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen zur Realisierung von Abflusssystemen zugeordnet, darunter:

• Lüftungsventile für den Abfluss
• Rückstauventile
• Feuerlöscheinrichtungen (Muffen - Bänder - Taschen)
• Entkopplungsrohre einlagig
• Schallschluckplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsringen für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht außergewöhnliche Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Zudem kann das System im Falle von Stößen oder unabsichtlichem Durchbohren schnell durch fachgerechtes Heißsiegeln mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), dreischichtig coextrudiert. Die Verfügbarkeit für Durchmesser von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemische Substanzen, die in kommunalen und industriellen Abflüssen gelöst sind, verleiht.

Anwendungsbereich

Ein Abflusssystem für Abwasser, das der EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, die Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und hospitality Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultstätten erfordern. Das ULTRA SILENT System eignet sich auch für die Schaffung von Belüftungs-, Luftzirkulations-, Entlüftungs- und Staubsaugungsanlagen.

Gestaltungsanleitung

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der entsprechenden Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile eingesetzt werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (gesetzlich in Italien), bietet das ULTRA SILENT Abwassersystem nachweislich bemerkenswerte Schalldämmungsleistungen, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Ein leichtes, einfaches und schnelles System zu installieren, dank der Verbindung mit einem Stecksystem, das durch eine elastomerische Dichtung sichergestellt wird. Die Verbindung mit einem Muffenanschluss gewährleistet den notwendigen Raum für mögliche Ausdehnungen des Systems mit zuverlässigem und zeitbeständigem Halt. Das ULTRA SILENT System aus Polypropylen ist auch mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Vielzahl nützlicher Zubehörteile zur Umsetzung der Abflusssysteme, darunter:

• Belüftungsventile für Ablauf
• Rückschlagventile
• Feuerdämpfungssysteme (Muffen – Bänder – Taschen)
• Entkopplungsummantelungen aus Einzelschicht
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm robuste Festigkeit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C, die (im Labor getestet) stoßfest sind. Darüber hinaus kann das System bei einem Stoß oder versehentlichen Durchstich schnell repariert werden, indem es von erfahrenem Personal mit der entsprechenden Ausrüstung thermisch geschweißt wird.

ULTRA SILENT

Ein innovatives Ablaufsystem aus schwarzem RAL 9005 Polypropylen (PP), co-extrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) konform ist, geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbegebiete, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Lüftungsanlagen, Extraktion und Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) konform ist, geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbegebiete, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Lüftungsanlagen, Extraktion und Staubsaugen geeignet.

Planungsanweisungen

Das ULTRA SILENT Wasserablaufsystem kann entsprechend der einschlägigen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Ablaufsystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Wasserablaufsystem bemerkenswerte schalldämmende Leistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitung

Leichtes, einfaches und schnelles System zum Einbau, das durch eine Verbindung mit Stecksystem sichert, die durch eine elastomerische Dichtung gewährleistet wird. Die Verbindung mit dem Stecksystem garantiert angemessenen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über lange Zeit gewährleisteten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe nützlicher Zubehörteile zur Realisierung von Ablaufsystemen zugeordnet, darunter:

• Belüftungsventile für die Abläufe
• Rückflussverhinderer
• Brandabschottungssysteme (Muffen – Bänder – Taschen)
• Einlagige Entkopplungshülsen
• Dreischichtige schalldämmende Platten
• Rohrschellen und Verankerungen der Rohre
• Halterungsschellen gegen Abrutschen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines versehentlichen Lochs schnell durch thermische Schweißverbindung von einem Fachmann mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

Ein System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbungebäude, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie über längere Zeit 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, ermittelt im Labor in einer Prüfumgebung mit 2 Fallebenen und Schallpegelmesser, der in der niedrigsten Ebene positioniert war, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und Standardfixierhilfen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Medium ist unbedingt auf die entsprechende REFERENZTABLE aus der Tabelle zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, co-extrudiertem Polypropylen (PP) in drei Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch im Abwasser gelöste Stoffe verleiht.

Anwendungsbereich

Ein System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Gewerbenutzungen erforderlich ist, sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT Abflusssystem kann gemäß den Vorgaben der Referenznorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abflusssystem nachweislich gute Schallisolationswerte gemäß EN 14366 beim Fraunhofer Institut in Stuttgart.

Installationsweise

Leichtes System, einfach und schnell zu installieren dank der Steckverbindungen, die durch eine elastomere Dichtung gesichert sind. Die Verbindung mit einem Muffenanschluss gewährleistet den notwendigen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Abdichtung. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe von nützlichem Zubehör für die Realisierung von Abflusssystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückflusssperren
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Entkopplungsröhren aus einlagigem Material
• Schalldämmplatten aus dreischichtigem Material
• Befestigungs- und Verankerungsschalen für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20°C (im Labor getestet). Darüber hinaus kann das System im Falle eines Stoßes oder unabsichtlichen Lochs schnell durch thermisches Schweißen mit spezieller Ausrüstung von erfahrenem Personal repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, co-extrudiert in 3 Schichten. Die verfügbare Serie mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System hervorragende Eigenschaften in Bezug auf Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Substanzen in kommunalen und industriellen Abwasser führen.

Anwendungsbereich

System zum Abfluss von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbegebäude sowie für öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime. Der ULTRA SILENT ist auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Anwendungsbereich

System zum Abfluss von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbegebäude sowie für öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime. Der ULTRA SILENT ist auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Planungsanweisungen

Das Abflusssystem ULTRA SILENT kann gemäß den Vorgaben des relevanten Planungsstandards, der UNI EN 12056-2, dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden ( geltendes Recht in Italien) bietet das Abflusssystem ULTRA SILENT ausgezeichnete Schalldämmwerte, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Einsteckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Glied gewährleistet den erforderlichen Platz für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und permanenten Abdichtung. Das Polypropylen-System ULTRA SILENT ist für die Verbindung mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zu dem Polypropylen-System ULTRA SILENT gibt es eine Reihe nützlicher Zubehörteile für die Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Einschichtige Trennhülsen
• Schalldämmplatten in dreischichtiger Ausführung
• Montage- und Verankerungsklemmen für Rohre
• Abdichtungsklemmen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungssituationen mit starker Kälte, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlicher Durchstichs schnell mittels Thermoschweißen von einem erfahrenen Techniker mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus mehrschichtigem, schwarz RAL 9005 Coextrusions-Polypropylen (PP). Die Palette, die Durchmesser von 32 bis 200 mm umfasst, besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System schalldämmende Eigenschaften, Stoßfestigkeit, Beständigkeit gegen Korrosion, Abrieb und die Angriff von chemischen Stoffen, die in kommunalen und industriellen Abwässern gelöst sind, verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftsystemen, Entzug und Staubsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftsystemen, Entzug und Staubsaugung geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Normen, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder als Alternative BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit dem Gelenk garantiert ausreichend Platz für mögliche Ausdehnungen des Systems mit einer verlässlichen und langfristig garantierten Abdichtung. Das ULTRA SILENT Polypropylen-System ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung von Abwassersystemen zugeordnet, darunter:

• Ventile zur Belüftung des Abwassers
• Rückschlagventile
• Feuertrennsysteme (Muffen – Bänder – Säcke)
• Einschichtige Entkoppelungsmanschetten
• Schalldämmplatten in Dreischichtausführung
• Fixier- und Verankerungs-Elemente für Rohre
• Abrutschsichere Dichtungen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere unter extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder zufälligen Lochs schnell durch professionelle thermische Schweißtechniken mit geeigneten Geräten repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz gefordert wird, für Wohn-, Industrie- und Gewerberäume, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte des Kultus. Das System ULTRA SILENT ist auch geeignet für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubsaugungsanlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für einen kurzen Zeitraum 98 °C erreichen, während die Temperatur über längere Zeiträume 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Brandwiderstand Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor unter Testbedingungen mit 2 Fallhöhen und einem Schalldämmgerät, platziert im niedrigsten Stockwerk, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z. B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden VORSCHRIFTEN in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) in coextrudierten 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemische Substanzen, die in häuslichen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeimmobilien sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, Staubabsaugung geeignet.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeimmobilien sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, Staubabsaugung geeignet.

Planungsanleitungen

Das ULTRA SILENT Abwassersystem kann gemäß der einschlägigen Planungsnorm UNI EN 12056-2 bemessen werden. In Übereinstimmung mit diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Eigenschaften, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitungen

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet den entsprechenden Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Dichtigkeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT Polypropylen-System gehören eine Vielzahl nützlicher Zubehörteile für die Realisierung von Abwassersystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Taschen)
• Einzelwandige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Anti-Rutsch-Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Löcher schnell durch fachgerechte Wärmeversiegelung mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Geschäftszwecke, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System eignet sich auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohrsysteme in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, die das ULTRA SILENT System bilden, sind vollständig recycelbar und werden frei von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser auf der niedrigsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht dem gleichzeitigen Abfluss von 2 WC-Spülkästen) und Montageklammern üblicher Art, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die Anforderungen in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), dreischichtig coextrudiert. Das Sortiment, das Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohrleitungen und Anschlüssen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System akustische Isolation, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch in Abwässern gelöste Stoffe verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 der Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen die Einhaltung der akustischen Isolation für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Anbetung gefordert wird. Das ULTRA SILENT System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Entlüftung, Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können zur Realisierung der Belüftung des Abflusssystems Rohre und Anschlüsse des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (nach geltendem Recht in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallisolierungseigenschaften, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet den erforderlichen Platz für mögliche Dehnungen des Systems mit zuverlässigem und über die Zeit garantierten Halt. Das Polypropylen ULTRA SILENT System ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien aus PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum Polypropylen ULTRA SILENT System gehören eine Reihe nützlicher Zubehörteile zur Durchführung der Abwassersysteme, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderungsventile
• Feuerhemmende Systeme (Manschetten – Bänder – Beutel)
• Entkoppelnde einlagige Schläuche
• Schallisolierende Platten mit dreilagiger Struktur
• Befestigungs- und Verankerungsringe für die Rohre
• Sicherungsschellen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm robuste Eigenschaften, insbesondere in kaltem Klima, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Zudem kann das System im Falle eines Aufpralls oder eines zufälligen Lochs schnell durch thermische Schweißung von einem erfahrenen Fachmann mit entsprechender Ausrüstung repariert werden.

ULTRA LEISE

Ein innovatives Ablaufsystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert aus drei Schichten. Die Reihe, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und die Aggression von chemisch gelösten Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abflüssen, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes sowie außerhalb und im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbenutzungen sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das SYSTEM ULTRA SILENT eignet sich auch für die Durchführung von Belüftungs- und Luftaustauschsystemen, Staubabsaugung und -extration.

Planungsanweisungen

Das ULTRA SILENT Wasserablaufsystem kann gemäß den Vorgaben der relevanten Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Ablaufsystems Rohre und Armaturen des ULTRA SILENT Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (Gesetz in Kraft in Italien) bietet das ULTRA SILENT Wasserablaufsystem bemerkenswerte, nach EN 14366, zertifizierte Schalldämmwerte, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsmethoden

Leichtes System, das einfach und schnell zu installieren ist, dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit dem Muffenanschluss gewährleistet ausreichenden Raum für mögliche Ausdehnungen des Systems bei zuverlässiger und beständiger Dichtheit im Laufe der Zeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffen in den Standarddurchmessern (PP/PE-HD/PVC) kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine ganze Reihe von Zubehörteilen, die für die Realisierung der Ablaufsysteme nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Trennende Monolagenhülsen
• Dreischicht-Schalldämmplatten
• Rohre Befestigungs- und Verankerungsringe
• Dichtungsringe gegen das Herausflutschen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen mit einer Schockbeständigkeit (im Labor getestet) bis zu -20°C. Außerdem kann das System im Falle eines Stoßes oder eines versehentlichen Durchstoßens schnell durch thermische Schweißung von erfahrenem Personal mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), co-extrudiert in 3 Schichten. Die Produktreihe, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosions- und Abriebbeständigkeit sowie Widerstand gegen chemische Stoffe, die in kommunalen und industriellen Abflüssen gelöst sind, verleiht.

Anwendungsbereich

Abflusssystem für Abwässer, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht, geeignet für Installationen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Gewerbegebäude sowie für öffentliche und soziale Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Lüftungs- und Belüftungssystemen, Abluft und Staubsauganlagen.

Planungsanleitungen

Das ULTRA SILENT Abflusssystem kann gemäß den Anforderungen der Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Armaturen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Im Einklang mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abflusssystem bemerkenswerte nachgewiesene Schallschutzeigenschaften gemäß EN 14366, getestet am Fraunhofer-Institut in Stuttgart.

Montagemethoden

Leichtes, einfach und schnell zu installierendes System dank der Steckverbindung, die mit einer elastomerischen Dichtung gesichert ist. Die Verbindung mit einem Kegel gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Dichtheit. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffen in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Eine Vielzahl von Zubehörteilen ist mit dem ULTRA SILENT Polypropylen-System verbunden, die für die Herstellung von Abflusssystemen nützlich sind, darunter:

• Belüftungsventile für die Entwässerung
• Rückschlagventile
• Feuerstoppsysteme (Muffen – Bänder – Säcke)
• Entkopplungsmanschetten mit einlagig
• Schallschutzplatten mit dreifach-lagigem Aufbau
• Befestigungs- und Verankerungsringe für Rohre
• Abrutschsichere Dichtungsringe

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems sorgt für robuste Eigenschaften, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch thermisches Schweißen von geschultem Personal mit geeigneter Ausrüstung repariert werden.
