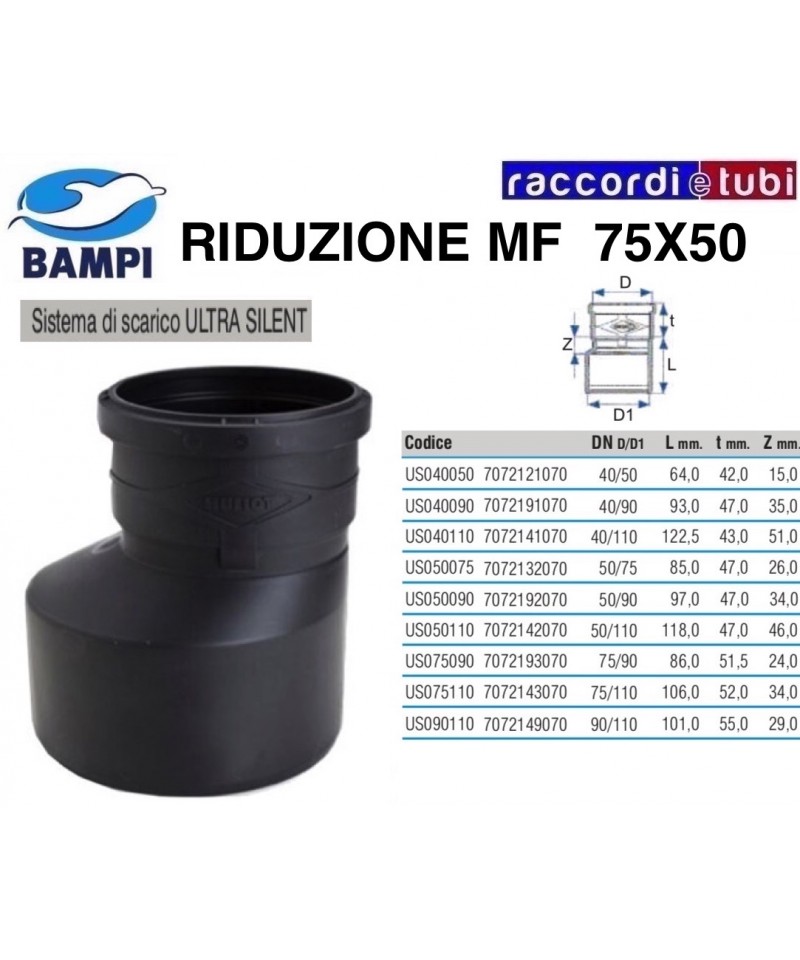

REDUZIERT AUF ULTRA SILENT MF 75X50

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), dreischichtig coextrudiert. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System akustische Isolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch in Abwässern gelöste Stoffe bietet.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet ist für Anlagen in Gebäuden, die eine Konformität bezüglich der akustischen Isolierung für Wohn-, Gewerbe- und öffentliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Anbetung verlangen. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lufterneuerungssystemen, sowie zur Abführung von Staub geeignet.

Konstruktionshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem zertifizierte Schallschutzleistungen gemäß EN 14366 am Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfaches und schnelles Installation durch die Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von Zubehörteilen ausgestattet, die für die Einrichtung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelte Monoschichtschläuche
• Dreischicht Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abrutsch-fixierende Halteringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch professionelle Thermoschweißung mit der entsprechenden Ausrüstung repariert werden.

Anwendungsbereich

System zur Entsorgung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Anforderungen an den Schallschutz im Wohn-, Gewerbe- und Industriebereich sowie für öffentliche und einrichtungsnahe Räume wie Krankenhäuser, Seniorenheime, RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Luftaustauschsystemen, Absaugungen und Staubabsaugungen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittiche aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und enthalten keine Halogene, Cadmium oder Schwermetalle.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98°C erreichen, während sie über längere Zeiträume 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Testbedingungen mit 2 Fallebenen und einem Schallpegelmesser auf der tiefsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Bei Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium sind die entsprechenden ANGABEN in der Tabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Geschäftszwecke, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System eignet sich auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohrsysteme in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, die das ULTRA SILENT System bilden, sind vollständig recycelbar und werden frei von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser auf der niedrigsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht dem gleichzeitigen Abfluss von 2 WC-Spülkästen) und Montageklammern üblicher Art, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die Anforderungen in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit einer dreischichtigen Coextrusion. Die Reihe, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System ausgezeichnete Eigenschaften in Bezug auf Schallschutz, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Substanzen in zivilen und industriellen Abwasserleitungen bietet.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen sowie im Erdreich) entspricht, geeignet für die Installation in Gebäuden, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Sondernutzungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Gotteshäuser erfüllen müssen. Das ULTRA SILENT System ist auch für die Errichtung von Belüftungs- und Luftleitungsanlagen sowie für Staubabsaugungen geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der Norm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte, nach EN 14366 vom Fraunhofer Institut in Stuttgart zertifizierte Schalldämmwerte.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Steckverbindung, gesichert durch eine elastomere Dichtung. Die Verbindung mit einer Muffe gewährleistet ausreichend Raum für mögliche temperaturbedingte Ausdehnungen der Anlage mit einer zuverlässigen und dauerhaften Dichtheit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System wird mit einer Reihe von Zubehörteilen geliefert, die für die Ausführung der Abwassersysteme nützlich sind, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Vibrationsdämpfende Schläuche
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abziehsichere Dichtungen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems sorgt für starke Robustheit, insbesondere unter extrem kalten Bedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Außerdem kann das System bei Stößen oder versehentlichen Löchern schnell durch thermische Schweißung von Fachpersonal mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Durchmesser reichen von 32 bis 200 mm und bestehen aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemische Substanzen in kommunalen und industriellen Abflüssen verleiht.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb und im Erdreich) geeignet für Anlagen in Gebäuden, die gesetzliche Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbe- sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte der Anbetung erfordern. Das ULTRA SILENT-System ist auch geeignet für die Herstellung von Belüftungs- und Lüftungsinstallationen, Extraktion und Staubsaugen.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb und im Erdreich) geeignet für Anlagen in Gebäuden, die gesetzliche Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbe- sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte der Anbetung erfordern. Das ULTRA SILENT-System ist auch geeignet für die Herstellung von Belüftungs- und Lüftungsinstallationen, Extraktion und Staubsaugen.

Planungsanweisungen

Das Abwassersystem ULTRA SILENT kann gemäß den Vorschriften der entsprechenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Umsetzung der Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das Abwassersystem ULTRA SILENT nachweislich beeindruckende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Stecken, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für eventuelle Ausdehnungen des Systems mit zuverlässigem, über die Zeit garantierten Halt. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Materialien wie PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Das ULTRA SILENT-System aus Polypropylen wird mit einer Reihe von nützlichen Zubehörteilen zur Installation von Abflusssystemen angeboten, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauventile
• Feuerabschottungssysteme (Muffen – Bänder – Taschen)
• Entkoppelnde Monoschichthülsen
• Schallschutzelemente in Dreischichtbauweise
• Befestigungs- und Verankerungsschellen für Rohre
• Haltbare Dichtschellen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems weist Merkmale bemerkenswerter Robustheit auf, insbesondere in kalten Umgebungen mit extremen Temperaturen, mit Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Außerdem kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Wärmeschweißen von erfahrenem Personal mit spezieller Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeansprüche, öffentliche Gebäude und Unterkünfte wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch zur Realisierung von Lüftungs- und Belüftungsanlagen, Extraction und Staubabsaugung geeignet.

Eigenschaften und Betriebsmerkmale

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie über längere Zeiträume bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (entsprechend EN 13501-1)
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem an der tiefsten Stelle positionierten Schallmessgerät, bei einer Ablassmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und normalen Befestigungsringen, die typischerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Beim Einsatz von Polypropylen in Anwesenheit von im Blatt abgelassenen Chemikalien sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdboden), geeignet für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und soziale Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser bestehen. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig 98 °C erreichen, während die Temperatur langfristig 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten der Klasse D-s2, d2 (nach EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, labormäßig in einer Prüfumgebung mit 2 Fallflächen und einem Schallpegelmesser auf der untersten Ebene gemessen, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Stoffen im abgeleiteten Medium sind die entsprechenden VORSCHRIFTEN in der Tabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Gewerbe- und Industrieanlagen sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Belüftungs- und Luftzufuhranlagen, Auszug, Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Kadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann kurzfristig 98°C erreichen, während die Temperatur über längere Zeiträume 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Lineare Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallebenen und einem Schallpegelmesser, der auf der tiefsten Ebene platziert ist, mit einem Ableitungsfluss von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und den allgemein üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von Kg. 1,480 für ein Rohr Ø 110 mm. mit 1 Glas in einer Länge von 1 Meter
• Für die Verwendung von Polypropylen in Gegenwart chemischer Substanzen, die im abgeleiteten Medium enthalten sind, beachten Sie bitte sorgfältig die entsprechenden VORGABEN in der Tabelle.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, die eine Konformität hinsichtlich des Schallschutzes in Wohn-, Industrie- und Handelsnutzung sowie in öffentlichen und gewerblichen Einrichtungen wie Krankenhäusern, Pflegeheimen und RSA, Hotels, Schulen, Gottesdiensten erfordern. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen, Abzug, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des abgeleiteten Fluids innerhalb des Systems kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfanlage mit 2 Fallhöhen und einem Schallpegelmessgerät, das auf der niedrigsten Ebene platziert ist, mit einem Abfluss von 4 Litern/Sekunde (entspricht gleichzeitiger Entleerung von 2 Toiletten) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Mundstück von 1 Meter Länge
• Für den Einsatz von Polypropylen in Gegenwart von chemischen Substanzen, die im abgeleiteten Fluid enthalten sind, beachten Sie bitte sorgfältig die entsprechende REFERENZTABELLE.
• 10 Jahre Garantie gegen Produktionsfehler

ULTRA SILENT

Ein innovatives Abwassersystem aus polypropylen (PP) in schwarz RAL 9005, coextrudiert in 3 Schichten. Die Produktreihe, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System hervorragende Eigenschaften in der Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Resistenz gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleiht.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen eine Konformität mit den Anforderungen an die Schalldämmung für Wohn-, Industrie- und Gewerbegebäude, öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Entlüftung und Staubabsaugung.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der maßgeblichen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können für die Lüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen in Gebäuden (Gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem hervorragende Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank des Steckverbinders, der durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe nützlicher Zubehörteile zur Erstellung der Abwassersysteme, unter anderem:

• Ventile zur Belüftung der Abwasserleitung
• Rückstauklappen
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Einlagige Entkopplungshülsen
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder einer versehentlichen Durchdringung schnell durch qualifiziertes Handschweißen mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Außenbereich sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen Konformität hinsichtlich des Schallschutzes für Wohn-, Gewerbe- und Industriesektoren sowie öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, und Orte des Glaubens gefordert werden. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Entlüftungsanlagen, Absaugung und Staubabsaugung.

Eigenschaften und Leistungsmerkmale

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und in Abwesenheit von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während für längere Zeit die Temperatur bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fall Höhen und Schallpegelmesser auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und Standard-Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von Kg. 1,480 für ein Rohr Ø 110 mm. mit 1 Becher in einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen bei Anwesenheit von chemischen Substanzen im abgeführten Medium sind die relevanten Anforderungen in der entsprechenden REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Gewerbezwecke, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kirchen erforderlich ist. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Belüftungs- und Luftzufuhranlagen, Abluft, Staubabsaugung.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Rohrverbindungen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT System besteht, sind vollständig recycelbar und hergestellt ohne Halogene, Cadmium und Schwermetalle.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallebenen und Schallpegelmesser im niedrigsten Raum, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WCs) und üblichen Halteringen, die normalerweise in der Ausstattung der Installateure enthalten sind (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter und 1 Becher.
• Für den Einsatz von Polypropylen bei chemischen Substanzen im abgeleiteten Fluid sind die spezifischen Anforderungen in der entsprechenden VERWEIS-TABELLE zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Durchmesser reichen von 32 bis 200 mm und bestehen aus Verstärkungsrohren und -fittingen mit mineralischen Füllstoffen (MD), die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemische Substanzen in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, die eine Konformität bezüglich Schallschutz erfordern, sowohl für Wohn-, Industrie- als auch Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultusstätten. Das ULTRA SILENT System eignet sich auch für die Realisierung von Lüftungs-, Belüftungs-, Entwässerungs- und Staubsauganlagen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, die eine Konformität bezüglich Schallschutz erfordern, sowohl für Wohn-, Industrie- als auch Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultusstätten. Das ULTRA SILENT System eignet sich auch für die Realisierung von Lüftungs-, Belüftungs-, Entwässerungs- und Staubsauganlagen.

Planungsanweisungen

Das ULTRA SILENT Abflusssystem kann gemäß den Anforderungen der Planungsvorschrift UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (gesetzliche Bestimmungen in Italien) bietet das ULTRA SILENT Abflusssystem hervorragende Schallschutzeigenschaften, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Hülse gewährleistet den entsprechenden Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und zeitlich garantierten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile für die Realisierung von Entwässerungsanlagen zugeordnet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Feuerabwehrsysteme (Hülsen - Bänder - Beutel)
• Monoschicht-Entkopplungsummantelungen
• Schalldämmplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsringe für die Rohre
• Ringe zur Verhinderung des Herausziehens

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder einer versehentlichen Durchbohrung schnell durch die Schweißung mit fachkundiger Hand und entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarz RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm umfasst Rohre und Fittinge, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schalldämmung für Wohn-, Industrie- und Handelszwecke erforderlich sind, sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Entlüftungsanlagen, Staubabsaugung geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann nach den Vorgaben der maßgeblichen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittinge des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schalldämmanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schalldämmleistungen, die gemäß der EN 14366 am Fraunhofer Institut in Stuttgart zertifiziert sind.

Montageverfahren

Leichtes, einfaches und schnelles Montagesystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert wird. Die Verbindung mit der Muffe gewährleistet den nötigen Platz für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und zeitlich garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Das ULTRA SILENT Polypropylen-System wird mit einer Reihe nützlicher Zubehörteile für die Realisierung von Abflusssystemen geliefert, darunter:

• Belüftungsventile für den Abfluss
• Rückflussverhinderer
• Feuerabschottungssysteme (Hülsen – Bänder – Beutel)
• Entkoppelnde Einzelschichthülsen
• Schalldämmplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsringe für Rohre
• Halteringe zur Vermeidung des Herausziehens

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm außergewöhnliche Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Außerdem kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Heißversiegelung von geschultem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Geschäftszwecke, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erfordern. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Absaugung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Armaturen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98 °C erreichen, während sie über längere Zeiträume bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Feuerwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallpegelmesser auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallschutzkonformität für Wohn-, Gewerbe- und Industrienutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten gelten. Das ULTRA SILENT-System ist auch für die Installation von Belüftungs-, Lüftungs-, Entwässerungs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und bestehen frei von Halogenen, Kadmium und Schwermetallen.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und Schallmessgerät am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist die entsprechende REFERENZTABELLE zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.
