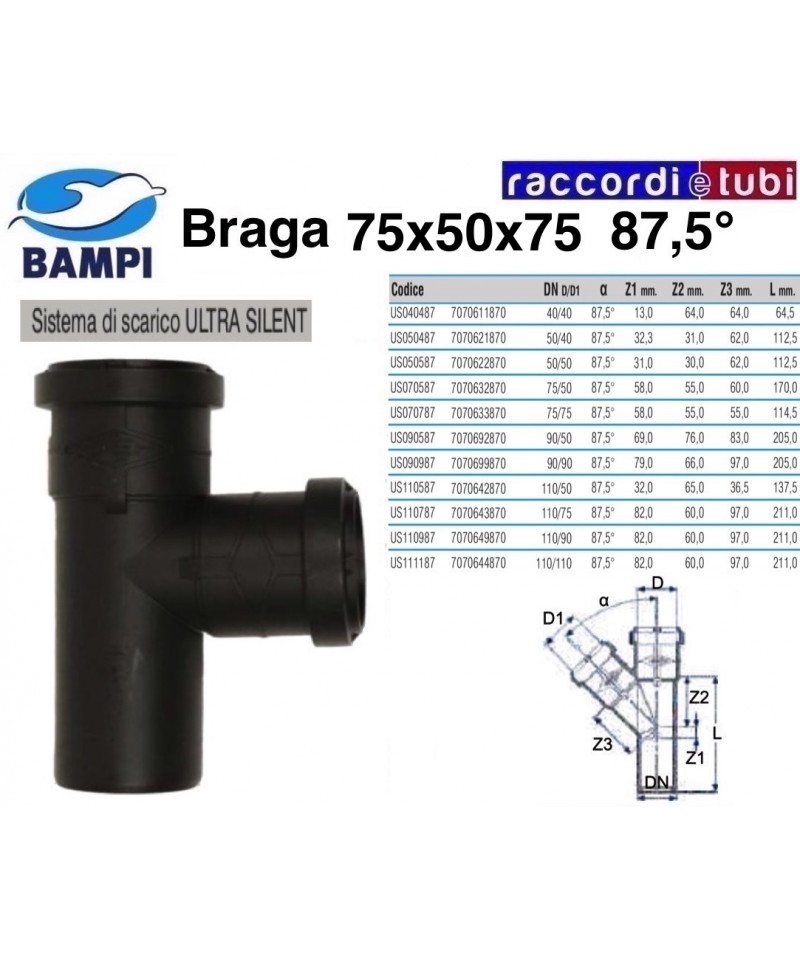

BRAGA MIT ULTRA SILENT DIAM.75X50X75 87,5°

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Geschäftszwecke, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System eignet sich auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohrsysteme in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, die das ULTRA SILENT System bilden, sind vollständig recycelbar und werden frei von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser auf der niedrigsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht dem gleichzeitigen Abfluss von 2 WC-Spülkästen) und Montageklammern üblicher Art, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die Anforderungen in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet ist für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Installation von Belüftungs- und Luftzirkulationsanlagen sowie für die Abgasabsaugung und Staubabsaugung geeignet.

Planungsanweisungen

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der Bezugsnorm UNI EN 12056-2 dimensioniert werden. Entsprechend dieser Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (in Italien geltendes Gesetz) bietet das Abwassersystem ULTRA SILENT bemerkenswerte schalldämmende Leistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit einem Muffenstück sorgt für ausreichenden Raum für mögliche Ausdehnungen der Anlage bei zuverlässiger und dauerhaft gewährleisteter Dichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör zur Installation

Zum ULTRA SILENT-System aus Polypropylen gehören eine ganze Reihe nützlicher Zubehörteile für die Realisierung von Abwasseranlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (manschetten – bänder – säcke)
• Einlagige Entkopplungsmatten
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungszangen für die Rohre
• Dichtungsringe zur Verhinderung von Abrutschen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften einer bemerkenswerten Robustheit, insbesondere bei extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Durchtrennung schnell durch Heißverguss von einer erfahrenen Hand mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, co-extrudiert in 3 Schichten. Das Sortiment ist mit Durchmessern von 32 bis 200 mm erhältlich und umfasst Rohre und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System akustische Isolationseigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch im Abwasser gelöste Substanzen aufweist.

Anwendungsbereich

Abwassersystem, das den Anforderungen der EN 1451-1 der Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Herstellung von Belüftungs- und Entlüftungsanlagen sowie zur Staubsauger-Aktivierung geeignet.

Planungshinweise

Das ULTRA SILENT-Wassersystem kann gemäß den Vorgaben der entsprechenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Armaturen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Unter Berücksichtigung des DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (nach geltendem Recht in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte Schalldämmungsleistungen, die gemäß der EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenabschluss gewährleistet den geeigneten Spielraum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristigen Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist auch mit anderen Kunststoffmaterialien in den Standard-Durchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Das ULTRA SILENT-Polypropylen-System ist mit einer Reihe von Zubehörteilen ausgestattet, die für die Einrichtung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkoppelnde Schläuche
• Schalldämmplatten in dreifacher Schicht
• Befestigungs- und Verankerungsclips für Rohre
• Rutschfeste Dichtschellen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System bei Stoß oder versehentlichem Durchstechen schnell durch fachkundige thermische Schweißung mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System akustische Isolation, Schlagfestigkeit, Korrosions- und Abriebresistenz sowie eine Resistenz gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet für Anlagen in Gebäuden ist, in denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Gewerbeanwendungen, sowie Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Verehrung erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Lüftungsanlagen, Abluft- und Staubsauganlagen.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet für Anlagen in Gebäuden ist, in denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Gewerbeanwendungen, sowie Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Verehrung erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Lüftungsanlagen, Abluft- und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Referenznorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Armaturen des ULTRA SILENT-Systems oder alternativ die Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (gesetzliche Bestimmung in Italien) bietet das ULTRA SILENT Abwassersystem beeindruckende Schallschutzleistungen, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitung

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbinders, der durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Einsatz gewährleistet den erforderlichen Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und zeitlich garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien wie PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Das ULTRA SILENT-Polypropylen-System wird durch eine Reihe nützlicher Zubehörteile für die Erstellung von Abflusssystemen ergänzt, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelnde Monoschichthülsen
• Geräuschdämmplatten mit dreifacher Schicht
• Verankerungs- und Haltekragen für Rohre
• Dichtungsringe gegen herausrutschen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Durchbruchs schnell durch thermisches Schweißen von einer erfahrenen Hand mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz gefordert wird, für Wohn-, Industrie- und Gewerberäume, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte des Kultus. Das System ULTRA SILENT ist auch geeignet für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubsaugungsanlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für einen kurzen Zeitraum 98 °C erreichen, während die Temperatur über längere Zeiträume 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Brandwiderstand Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor unter Testbedingungen mit 2 Fallhöhen und einem Schalldämmgerät, platziert im niedrigsten Stockwerk, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z. B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden VORSCHRIFTEN in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Gewerbe- und Industriegebäude sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Verehrung gefordert wird. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Lüftungs-, Belüftungs-, Absaug- und Staubsaugsystemen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Armaturen aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluid kann kurzfristig bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhe und Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden Angaben in der Bezugstabelle sorgfältig zu beachten
• 10 Jahre Garantie gegen Herstellungsfehler

ULTRA LEISE

Ein innovatives Ablaufsystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert aus drei Schichten. Die Reihe, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und die Aggression von chemisch gelösten Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abflüssen, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes sowie außerhalb und im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbenutzungen sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das SYSTEM ULTRA SILENT eignet sich auch für die Durchführung von Belüftungs- und Luftaustauschsystemen, Staubabsaugung und -extration.

Planungsanweisungen

Das ULTRA SILENT Wasserablaufsystem kann gemäß den Vorgaben der relevanten Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Ablaufsystems Rohre und Armaturen des ULTRA SILENT Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (Gesetz in Kraft in Italien) bietet das ULTRA SILENT Wasserablaufsystem bemerkenswerte, nach EN 14366, zertifizierte Schalldämmwerte, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsmethoden

Leichtes System, das einfach und schnell zu installieren ist, dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit dem Muffenanschluss gewährleistet ausreichenden Raum für mögliche Ausdehnungen des Systems bei zuverlässiger und beständiger Dichtheit im Laufe der Zeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffen in den Standarddurchmessern (PP/PE-HD/PVC) kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine ganze Reihe von Zubehörteilen, die für die Realisierung der Ablaufsysteme nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Trennende Monolagenhülsen
• Dreischicht-Schalldämmplatten
• Rohre Befestigungs- und Verankerungsringe
• Dichtungsringe gegen das Herausflutschen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen mit einer Schockbeständigkeit (im Labor getestet) bis zu -20°C. Außerdem kann das System im Falle eines Stoßes oder eines versehentlichen Durchstoßens schnell durch thermische Schweißung von erfahrenem Personal mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, co-extrudiertem Polypropylen (PP) in der Farbe RAL 9005 mit drei Schichten. Die Palette, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohrleitungen und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch im Abwasser gelöste Substanzen verleihen.

Anwendungsbereich

System zur Entsorgung von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen, sowie im Erdreich) konform ist und für Anlagen in Gebäuden geeignet ist, die hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Orte der Verehrung konform sein müssen. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Entlüftungsanlagen, Staubsauganlagen geeignet.

Anwendungsbereich

System zur Entsorgung von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen, sowie im Erdreich) konform ist und für Anlagen in Gebäuden geeignet ist, die hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Orte der Verehrung konform sein müssen. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Entlüftungsanlagen, Staubsauganlagen geeignet.

Planungsanleitungen

Das Abwassersystem ULTRA SILENT kann gemäß den Anforderungen der Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (gültiges Gesetz in Italien) bietet das Abwassersystem ULTRA SILENT hervorragende schalldämmende Eigenschaften, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Einsteckmuffe, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Muffensystem gewährleistet für mögliche Ausdehnungen der Anlage den entsprechenden Raum mit einer zuverlässigen und über die Zeit garantierten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Reihe nützlicher Zubehörteile zur Realisierung von Entwässerungsanlagen, darunter:

• Belüftungsventile für die Entwässerung
• Rückflussverhinderer
• Feuerstoppsysteme (Manschetten – Bänder – Beutel)
• Einlagige Entkoppelungsrohre
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungsclips für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch thermische Schweißung von einem erfahrenen Fachmann mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und umfasst Rohre und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schallisolierende Eigenschaften, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegenüber chemisch gelösten Stoffen in städtischen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) konzipiert ist, geeignet für Einrichtungen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Absaugungen und Staubabsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) konzipiert ist, geeignet für Einrichtungen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Absaugungen und Staubabsaugung geeignet.

Planungsanleitung

Das ULTRA SILENT-System kann gemäß den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-System annehmbare Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles installierbares System dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit dem Muffenanschluss gewährleistet den angemessenen Platz für mögliche Erweiterungen des Systems mit zuverlässigem und dauerhaftem Halt. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-Polypropylensystem sind verschiedene Zubehörteile zugeordnet, die für die Installation der Entwässerungssysteme nützlich sind, darunter:

• Ventile zur Belüftung der Entwässerung
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelnde Beschichtungen in einlagiger Ausführung
• Schalldämmplatten in dreilagiger Ausführung
• Halte- und Verankerungsringe für Rohre
• Abrutschsperren

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines unbeabsichtigten Lochs schnell durch professionelle Wärmeschweißung mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarz coextrudiertem Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zum Abtransport von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes, außen sowie im Erdbereich) und geeignet ist für Anlagen in Gebäuden, die eine Einhaltung der Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzungen sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erfordern. Das System ULTRA SILENT ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen sowie für die Absaugung von Staub geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der geltenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem signifikante, nach der EN 14366 am Fraunhofer Institut in Stuttgart zertifizierte Schallschutzleistungen.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank des Steckverbindungssystems, das durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Muffenanschluss gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Reihe von nützlichem Zubehör für die Herstellung von Entwässerungsanlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Monostratige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsclamps für Rohre
• Rutschsichere Verbindungsleitungsschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch Schweißarbeiten von geschultem Personal mit spezieller Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Geschäftszwecke, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erfordern. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Absaugung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Armaturen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98 °C erreichen, während sie über längere Zeiträume bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Feuerwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallpegelmesser auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarz RAL 9005 coextrudiertem Polypropylen (PP) in drei Schichten. Das Sortiment, das Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften sowie Widerstand gegen Stoß, Korrosion, Abrieb und Chemikalien bieten, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

Abflusssystem für die Entsorgung von Abwässern, das der EN 1451-1 Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und für Anlagen in Gebäuden geeignet ist, in denen schalldämmende Vorschriften für Wohn-, Industrie- und Gewerbeimmobilien erforderlich sind, sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Orte der Kultus. Das ULTRA SILENT System ist auch für die Errichtung von Belüftungs- und Lüftungsanlagen sowie zur Staubabsaugung geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß der maßgeblichen Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können für die Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß dem DPCM 5/12/1997 über passive Schalldämmanforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodalitäten

Leichtes, einfaches und schnelles System zum Installieren dank der Verbindung mit Einsteckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit einem Honigglas gewährleistet den ausreichenden Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffen in den Standarddurchmessern PP/PE-HD/PVC.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von Zubehörteilen ausgestattet, die bei der Einrichtung von Abflussanlagen hilfreich sind, darunter:

• Belüftungsventile für Abflüsse
• Rückflussverhinderer
• Feuerstoppsysteme (Muffen – Bänder – Säcke)
• Monoschicht-Demontage-Dämmstoffen
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsschellen für Rohre
• Aushängeschutzhülsen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm robuste Eigenschaften, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C, nach Laborprüfungen gegen Stoßfestigkeit. Darüber hinaus kann das System im Falle von Stößen oder versehentlich auftretenden Löchern schnell durch Fachpersonal mit geeigneter Ausrüstung schweißbar repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) in coextrudierten 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemische Substanzen, die in häuslichen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeimmobilien sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, Staubabsaugung geeignet.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeimmobilien sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, Staubabsaugung geeignet.

Planungsanleitungen

Das ULTRA SILENT Abwassersystem kann gemäß der einschlägigen Planungsnorm UNI EN 12056-2 bemessen werden. In Übereinstimmung mit diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Eigenschaften, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitungen

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet den entsprechenden Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Dichtigkeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT Polypropylen-System gehören eine Vielzahl nützlicher Zubehörteile für die Realisierung von Abwassersystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Taschen)
• Einzelwandige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Anti-Rutsch-Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Löcher schnell durch fachgerechte Wärmeversiegelung mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Reihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit Mineralstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften sowie Festigkeit gegen Aufprall, Korrosion, Abrasion und das Eindringen chemisch löslicher Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abzugs- und Staubsauganlagen geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abzugs- und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der jeweiligen Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften dürfen zur Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Unter Beachtung des DPCM 5/12/1997 zu passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nach EN 14366 vom Fraunhofer-Institut in Stuttgart zertifizierte, bemerkenswerte Schallschutzeigenschaften.

Installationsmethode

Leichtes, einfaches und schnelles System zu installieren dank der Steckverbindung, die durch eine elastomerische Dichtung sichergestellt wird. Die Verbindung mit dem Kessel gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einem zuverlässigen und langfristig garantierten Halt. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen System gehört eine Reihe nützlicher Zubehörteile für die Realisierung von Abwassersystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückflussverhinderungsventile
• Feuerstopper-Systeme (Manchetten – Bänder – Beutel)
• Monostrat isolierende Schläuche
• Schallschutzplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Stopp-Ringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System bei versehentlichem Stoß oder Loch schnell durch Schweißtechnik von geschultem Personal mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, coextrudiertem Polypropylen (PP) in 3 Schichten. Die Produktlinie ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Beständigkeit gegen Korrosion, Abrieb und chemische Angriffe verleiht, die in kommunalen und industriellen Abwässern vorkommen.

Anwendungsbereich

Abwassersystem, das der EN 1451-1 in Klasse BD (innen und außen, sowie im Erdreich) entspricht und für Installationen in Gebäuden geeignet ist, die eine Einhaltung der Schallschutzvorschriften für Wohn-, Industrie- und Gewerbeanwendungen erfordern, einschließlich öffentlicher und gastronomischer Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubabsaugungsanlagen.

Anwendungsbereich

Abwassersystem, das der EN 1451-1 in Klasse BD (innen und außen, sowie im Erdreich) entspricht und für Installationen in Gebäuden geeignet ist, die eine Einhaltung der Schallschutzvorschriften für Wohn-, Industrie- und Gewerbeanwendungen erfordern, einschließlich öffentlicher und gastronomischer Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubabsaugungsanlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der vorgeschriebenen Referenznorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT- Belüftungsventile. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte, nach EN 14366 von der Fraunhofer-Institut in Stuttgart zertifizierte Schalldämmeigenschaften.

Installationshinweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Verschluss, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet den erforderlichen Raum für mögliche Ausdehnungen des Systems bei zuverlässiger und dauerhaft gewährleisteter Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Das ULTRA SILENT Polypropylen-System wird von einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen begleitet, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Einlagige Entkopplungsmäntel
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems sorgt für außerordentliche Robustheit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Außerdem kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, co-extrudiertem Polypropylen (PP) in RAL 9005 mit 3 Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen Chemikalienverunreinigungen in kommunalen und industriellen Abwassersystemen verliehen werden.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität bezüglich des Schallschutzes für Wohn-, Industrie- und Gewerbeanwendungen, sowie für öffentliche und Aufenthaltsräumen wie Krankenhäuser, Seniorenheime, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Lüftungs-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität bezüglich des Schallschutzes für Wohn-, Industrie- und Gewerbeanwendungen, sowie für öffentliche und Aufenthaltsräumen wie Krankenhäuser, Seniorenheime, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Lüftungs-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Planungshinweise

Das ULTRA SILENT-Abwassersystem kann gemäß den Anforderungen der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über die passiven akustischen Anforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem nachweislich beachtliche Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit einem Einstecksitz, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet den entsprechenden Raum für mögliche thermische Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT-Polypropylen-System gehören eine Reihe von Zubehörteilen, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abwassers
• Rückstausicherungsventile
• Feuerdämme (Manschetten – Bänder – Beutel)
• Entkopplungsrohre in einlagiger Ausführung
• Schallschutzplatten in dreifacher Ausführung
• Befestigungs- und Verankerungsringe für Rohre
• Sicherungsspanner zur Verhinderung des Herausziehens

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine hohe Robustheit, insbesondere unter extremen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Außerdem kann das System im Falle eines Aufpralls oder einer versehentlichen Bohrung schnell durch Wärmeversiegelung von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.
