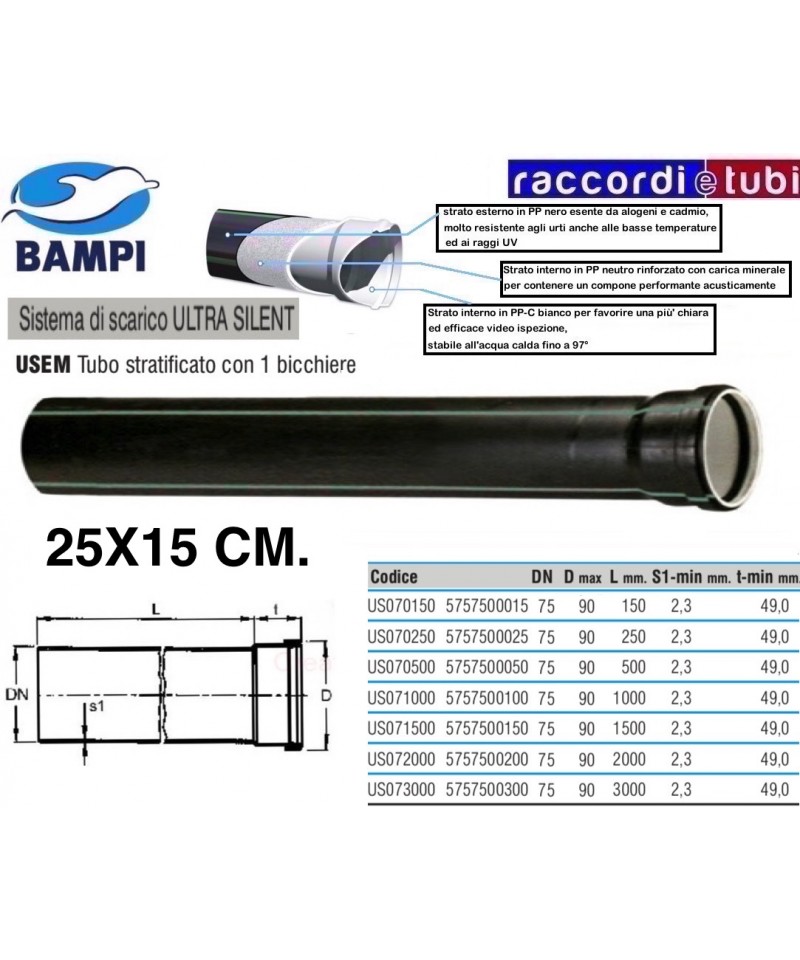

PP-ULTRA SILENT ROHR 1 GLAS cm. 75X25

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität bezüglich Schalldämmung für Wohn-, Industrie- und Gewerbeobjekte gefordert ist, sowie für öffentliche und gewerbliche Gebäude wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Religionsstätten. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs-, Luftzufuhr-, Absaugung und Staubabsaugungssystemen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeitsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm, 1 Glas mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Medium, beachten Sie sorgfältig die entsprechenden VORGABEN in der jeweiligen TABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System zur Entsorgung von Abwässern gemäß EN 1451-1 in Klasse BD (innen und außen sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzung sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung, Staubsaugen.

Eigenschaften und Betriebsleistung

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des abgeleiteten Fluids im System kann kurzfristig bis zu 98 °C erreichen, während die Temperatur über längere Zeiträume bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Feuerwiderstand der Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit zwei Sturzebenen und einem Schallpegelmesser, der im niedrigsten Stockwerk positioniert wurde, mit einem Abfluss von 4 Litern/Sekunde (entspricht zwei gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Montageschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas in einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Fluid sind die Vorschriften in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert mit 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegenüber in Abwässern gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes, außen sowie vergraben) geeignet für Anlagen in Gebäuden, in denen eine Geräuschdämmung für Wohn-, Industrie- und Gewerbegebäude gefordert ist, wie Krankenhäuser, Altenpflegeheime, Hotels, Schulen, Gotteshäuser und ähnliche Einrichtungen. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Staubabsaugung.

Gestaltungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der planmäßigen Norm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen in Gebäuden (in Italien gültiges Gesetz) bietet das ULTRA SILENT Abwassersystem zertifizierte Schallschutzeigenschaften gemäß EN 14366, getestet am Fraunhofer-Institut in Stuttgart.

Installationsmethode

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Steckanschluss, gesichert durch eine elastomere Dichtung. Der Verbindung mit einem Muffe gewährleistet den notwendigen Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe von Zubehörteilen zugeordnet, die für die Erstellung von Entwässerungssystemen nützlich sind, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Feuerschutzsysteme (Muffen – Bänder – Taschen)
• Monoschicht-Anti-Wasserableitungen
• Schallschutzplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Ausschlussringe für zuverlässige Abdichtung

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems gewährleistet eine äußerst robuste Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System bei versehentlichem Aufprall oder Loch schnell durch fachgerechte Thermoschweißung mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und umfasst Rohre und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schallisolierende Eigenschaften, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegenüber chemisch gelösten Stoffen in städtischen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) konzipiert ist, geeignet für Einrichtungen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Absaugungen und Staubabsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) konzipiert ist, geeignet für Einrichtungen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Absaugungen und Staubabsaugung geeignet.

Planungsanleitung

Das ULTRA SILENT-System kann gemäß den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-System annehmbare Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles installierbares System dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit dem Muffenanschluss gewährleistet den angemessenen Platz für mögliche Erweiterungen des Systems mit zuverlässigem und dauerhaftem Halt. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-Polypropylensystem sind verschiedene Zubehörteile zugeordnet, die für die Installation der Entwässerungssysteme nützlich sind, darunter:

• Ventile zur Belüftung der Entwässerung
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelnde Beschichtungen in einlagiger Ausführung
• Schalldämmplatten in dreilagiger Ausführung
• Halte- und Verankerungsringe für Rohre
• Abrutschsperren

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines unbeabsichtigten Lochs schnell durch professionelle Wärmeschweißung mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, co-extrudiert in 3 Schichten. Die verfügbare Serie mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System hervorragende Eigenschaften in Bezug auf Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Substanzen in kommunalen und industriellen Abwasser führen.

Anwendungsbereich

System zum Abfluss von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbegebäude sowie für öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime. Der ULTRA SILENT ist auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Anwendungsbereich

System zum Abfluss von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbegebäude sowie für öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime. Der ULTRA SILENT ist auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Planungsanweisungen

Das Abflusssystem ULTRA SILENT kann gemäß den Vorgaben des relevanten Planungsstandards, der UNI EN 12056-2, dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden ( geltendes Recht in Italien) bietet das Abflusssystem ULTRA SILENT ausgezeichnete Schalldämmwerte, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Einsteckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Glied gewährleistet den erforderlichen Platz für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und permanenten Abdichtung. Das Polypropylen-System ULTRA SILENT ist für die Verbindung mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zu dem Polypropylen-System ULTRA SILENT gibt es eine Reihe nützlicher Zubehörteile für die Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Einschichtige Trennhülsen
• Schalldämmplatten in dreischichtiger Ausführung
• Montage- und Verankerungsklemmen für Rohre
• Abdichtungsklemmen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungssituationen mit starker Kälte, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlicher Durchstichs schnell mittels Thermoschweißen von einem erfahrenen Techniker mit der entsprechenden Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeansprüche, öffentliche Gebäude und Unterkünfte wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch zur Realisierung von Lüftungs- und Belüftungsanlagen, Extraction und Staubabsaugung geeignet.

Eigenschaften und Betriebsmerkmale

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie über längere Zeiträume bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (entsprechend EN 13501-1)
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem an der tiefsten Stelle positionierten Schallmessgerät, bei einer Ablassmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und normalen Befestigungsringen, die typischerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Beim Einsatz von Polypropylen in Anwesenheit von im Blatt abgelassenen Chemikalien sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System hervorragende Eigenschaften in Bezug auf Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen in Abwässern gelöste chemische Substanzen verleiht.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeimmobilien sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Lüftungs-, Absaug- und Staubsaugungsanlagen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeimmobilien sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Lüftungs-, Absaug- und Staubsaugungsanlagen.

Konstruktionshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageverfahren

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung über Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffen sorgt für ausreichend Platz für etwaige Ausdehnungen des Systems mit einer zuverlässigen, langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit anderen Kunststoffverbindungen in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung der Ableitungssysteme zugeordnet, darunter:

• Ventile zur Belüftung der Ableitung
• Rückstauventile
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Entkopplungsrohre aus Einzellagen
• Dreischichtige Schallschutzplatten
• Rohrschellen und Befestigungen der Rohre
• Sicherungsschellen gegen Abrutschen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine robuste Festigkeit, insbesondere in kalten Umgebungen mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Heißsiegelung von einem Fachmann mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005 mit 3-schichtiger Coextrusion. Die verfügbare Palette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch in Abflüssen enthaltene Stoffe verleihen.

Anwendungsbereich

Ein System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (sowohl innerhalb als auch außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Gewerbe- und Industriesektoren sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser gefordert wird. Das ULTRA SILENT-System eignet sich auch für die Herstellung von Lüftungs- und Belüftungsanlagen, Auszug und Absaugung von Staub.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der einschlägigen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems sowohl Rohre als auch Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. Gemäß dem DPCM 5/12/1997 über die Anforderungen an den passiven Schallschutz innerhalb von Gebäuden (gesetzlich in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzleistungen gemäß EN 14366, geprüft am Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfach zu installierendes System, das dank der Verbindung mittels Stecksystem schnell montierbar ist, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenanschluss bietet ausreichend Platz für mögliche Dehnungen des Systems und gewährleistet eine zuverlässige und dauerhaft gesicherte Abdichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen standardmäßigen Kunststoffmaterialien in PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von nützlichem Zubehör für die Installation von Abwassersystemen ausgestattet, darunter:

• Ventile zur Belüftung der Entwässerung
• Rückschlagventile
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Entkoppelte Einlageeinheiten aus einlagigem Material
• Schallschutzplatten mit dreifacher Schicht
• Rohrschellen und Verankerungen der Rohre
• Abdichtungsschellen gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm besondere Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System bei Stößen oder versehentlichen Löchern schnell durch Thermoschweißen von fachkundigen Händen mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Belüftungsanlagen, Extraktion, Staubabsaugung geeignet.

Eigenschaften und Betriebseigenschaften

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.

• Die Temperatur des im System abgeleiteten Mediums kann kurzzeitig 98 °C erreichen, während die Temperatur langfristig 95 °C erreichen kann.

• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).

• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK.

• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1).

• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhe und Schallpegelmesser, der in der tiefsten Etage positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Kassetten) und üblichen Befestigungsringen, die normalerweise für Installateure vorgesehen sind (Typ Mupro gelb).

• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.

• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.

• Bei der Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium ist auf die entsprechenden VORSCHRIFTEN in der entsprechenden TABELLE zu achten.

• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP) in 3-Schicht-Koextrusion. Das Sortiment mit Durchmessern von 32 bis 200 mm besteht aus mit mineralischen Füllstoffen (MD) verstärkten Rohren und Fittings, die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe aus kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

Abflusssystem für Abwässer gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schalldämmung für Wohn-, Industrie- und Gewerbeanwendungen, öffentliche und Empfangsstellen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser gefordert sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugen.

Planungsanweisungen

Das Abfluss-System ULTRA SILENT kann gemäß den Vorgaben der maßgeblichen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Realisierung der Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das Abfluss-System ULTRA SILENT aufgrund der Zertifizierung gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart beachtliche Schalldämmwerten.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Einstecken, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den angemessenen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit garantierten Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Zum Polypropylen-System ULTRA SILENT gehören eine ganze Reihe nützlicher Zubehörteile zur Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Entkoppelungsummantelungen aus einer Schicht
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für die Rohre
• Halteringe zur Rutschfestigkeit

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems bestimmt Eigenschaften von robuster Festigkeit, insbesondere in kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Thermoschweißen von geschultem Personal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und die Aggressivität chemischer Substanzen, die in kommunalen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und außen sowie im Erdreich) und für Anlagen in Gebäuden geeignet ist, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeobjekte sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorschriften der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte zertifizierte Schallschutzeigenschaften gemäß EN 14366, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsverfahren

Leichtes, simples und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das Polypropylen ULTRA SILENT-System ist mit einer Vielzahl nützlicher Zubehörteile für die Realisierung von Entwässerungssystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandabschottungssysteme (Muffen – Bänder – Beutel)
• Einlagige Entkoppelungsmantel
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschfeste Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle von Stoß oder versehentlichem Loch schnell durch Fachpersonal mit spezieller Ausrüstung durch Heißsiegelung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultusgemeinden erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Abluftanlagen, Staubsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfsaal mit 2 Fallhöhen und einem Schallpegelmesser, der auf der tiefsten Ebene positioniert ist, mit einer Ablassleistung von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsärmeln, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der relevanten BEZUGSTABELLE genau zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtig coextrudiertem Polypropylen (PP) nach RAL 9005. Die Produktreihe, die Rohrleitungen und Verbindungen mit Durchmessern von 32 bis 200 mm umfasst, ist mit mineralischen Füllstoffen (MD) verstärkt, die dem System schalldämmende Eigenschaften, Schlagfestigkeit sowie Beständigkeit gegen Korrosion, Abrieb und die Aggression von in Haushalts- und Industrieabwässern gelösten Chemikalien verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (im Gebäude sowie im Freien und unterirdisch), geeignet für Anlagen in Gebäuden, in denen die Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gottesdienste erfüllt werden müssen. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, sowie für Staubabsaugung geeignet.

Planungshinweise

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzvorschriften in Gebäuden (gesetzliche Regelung in Italien) bietet das Abwassersystem ULTRA SILENT beeindruckende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leicht, einfach und schnell zu installieren dank der Verbindung mit Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenstück gewährleistet den notwendigen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig gesicherten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe nützlicher Zubehörteile zur Umsetzung der Abflusssysteme zugeordnet, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Taschen)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für die Rohre
• Ringschrauben zur Verhinderung des Abrutschens

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System für die Abführung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Übereinstimmung mit der akustischen Isolierung für Wohn-, Industrie- und Handelsanwendungen sowie für öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Anbetung erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Extraktion und Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Kadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit 98°C erreichen, während die Langzeitemperatur 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und Schallpegelmesser auf der untersten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gebräuchlichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm. mit 1 Becher einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden VORSCHRIFTEN in der zugehörigen TABELLE zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Gewerbe- und Industriegebäude sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Verehrung gefordert wird. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Lüftungs-, Belüftungs-, Absaug- und Staubsaugsystemen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Armaturen aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluid kann kurzfristig bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhe und Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden Angaben in der Bezugstabelle sorgfältig zu beachten
• 10 Jahre Garantie gegen Herstellungsfehler

ÜBER SILENT

Ein innovatives Abwassersystem aus schwarzem, dreischichtigem Polypropylen (PP) RAL 9005. Die Produktpalette ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System akustische Isolation, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemische Stoffe verleiht, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

System zur Entsorgung von Abwässern entsprechend der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen Vorschriften zur akustischen Isolierung für Wohn-, Industrie- und Gewerbebauten sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte der Anbetung erforderlich sind. Das ÜBER SILENT-System eignet sich auch für die Gestaltung von Belüftungs- und Luftzirkulationsanlagen, Abzugs- und Staubsauganlagen.

Planungsanweisungen

Das ÜBER SILENT Abwassersystem kann gemäß den Vorgaben der einschlägigen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ÜBER SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 05.12.1997 über die passiven akustischen Anforderungen in Gebäuden (Gesetzgebung in Italien) bietet das ÜBER SILENT-Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit einem Steckmechanismus, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Becher gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristig garantierten Dichtigkeit. Das Polypropylen-System ÜBER SILENT ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ÜBER SILENT Polypropylen-System gehört eine Reihe von Zubehörteilen, die für die Erstellung von Abwassersystemen nützlich sind, wie zum Beispiel:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Einschichtige Entkoppelungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsbandagen für Rohre
• Aushalteschutzbandagen

Besondere Bedingungen

Die spezielle Zusammensetzung des ÜBER SILENT-Systems verleiht außergewöhnliche Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System bei Schlag- oder Durchstoßschäden schnell durch Thermoschweißen mit speziell ausgebildetem Personal und geeigneter Ausrüstung repariert werden.
