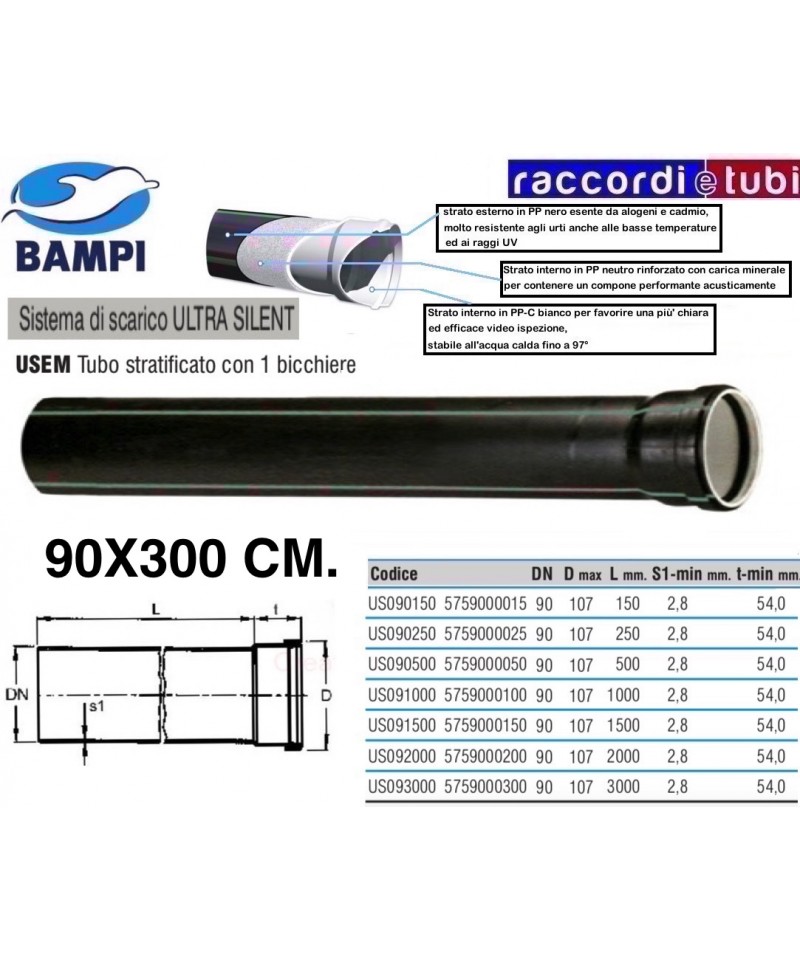

PP-ULTRA SILENT ROHR 1 GLAS cm.90X300

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallschutzkonformität für Wohn-, Gewerbe- und Industrienutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten gelten. Das ULTRA SILENT-System ist auch für die Installation von Belüftungs-, Lüftungs-, Entwässerungs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und bestehen frei von Halogenen, Kadmium und Schwermetallen.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und Schallmessgerät am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist die entsprechende REFERENZTABELLE zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus rohrförmigen und verstärkten Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resilienz gegenüber in kommunalen und industriellen Abflüssen gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles System zur Installation dank der Verbindung mit Einschub, sichergestellt durch eine elastomere Dichtung. Die Verbindung mit einer Muffe gewährleistet den notwendigen Platz für mögliche Ausdehnungen der Installation mit einer zuverlässigen und langfristig gesicherten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist zudem mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen sind eine Reihe von Zubehörteilen erhältlich, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Feuerlöscher-Systeme (Hülsen – Bänder – Säcke)
• Einlagige Entkopplungs-Ummantelungen
• Akustikplatten mit dreilagiger Struktur
• Befestigungs- und Ankerbänder für Rohre
• Abdichtungsbänder gegen Herausziehen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems sorgt für eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Durchbohrung schnell durch einen erfahrenen Fachmann mit der entsprechenden Ausrüstung thermoplastisch geschweißt werden.

ULTRA SILENT

Ein innovatives Abflussystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, dreischichtig coextrudiert. Die Produktreihe, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schallisolierende Eigenschaften sowie Widerstandsfähigkeit gegen Stöße, Korrosion, Abnutzung und chemisch angreifende Substanzen im kommunalen und industriellen Abwasser verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Boden verlegt), geeignet für Anlagen in Gebäuden, in denen für Wohn-, Industrie- und Gewerbenutzung eine Einhaltung der Schallschutzvorschriften erforderlich ist, wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Staubabsaugungen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über passive akustische Anforderungen in Gebäuden (gesetzlich gültig in Italien) bietet das ULTRA SILENT Abwassersystem nach EN 14366, zertifiziert vom Fraunhofer-Institut in Stuttgart, bemerkenswerte Schalldämmungsleistungen.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem, das durch die Verbindungsanordnung mit Dichtungselement gewährleistet wird. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das Polypropylen ULTRA SILENT-System ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehört eine Vielzahl von nützlichen Zubehörteilen zur Umsetzung der Abwassersysteme, darunter:

• Belüftungsventile
• Rückschlagventile
• Feuerabschottungssysteme (Muffen - Bänder - Säcke)
• Entkopplungsrohre aus einstöckigem Material
• Dreischicht-Schalldämmplatten
• Befestigungs- und Ankerbänder für Rohre
• Rutschsichere Dichtungsbänder

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT-Systems verleiht ihm bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System im Falle eines Aufpralls oder einer versehentlichen Beschädigung schnell durch thermisches Schweißen durch eine erfahrene Hand mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit einer coextrudierten 3-Schicht- Struktur. Die Produktlinie umfasst Rohre und Verbindungen mit Durchmessern von 32 bis 200 mm, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch in Abwasser gelöste Substanzen verleiht.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb der Gebäude sowie im Erdreich) geeignet für Einrichtungen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenwohnheime, Hotels, Schulen, und Orte der Anbetung gestellt werden. Das ULTRA SILENT System eignet sich auch für die Installation von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsauganlagen.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb der Gebäude sowie im Erdreich) geeignet für Einrichtungen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenwohnheime, Hotels, Schulen, und Orte der Anbetung gestellt werden. Das ULTRA SILENT System eignet sich auch für die Installation von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsauganlagen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Anforderungen der relevanten Norm, der UNI EN 12056-2, dimensioniert werden. Laut diesen Vorschriften dürfen Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile zur Belüftung des Abwassersystems verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem durch steckbare Verbindungen, die durch eine elastomerische Dichtung gesichert sind. Die Verbindung mit einem Muffenstück gewährleistet den ausreichenden Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist auch kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehört eine Reihe von Zubehörteilen, die für die Erstellung von Abwassersystemen nützlich sind, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Feuerwehranlagen (Hülsen – Bänder – Säcke)
• Einlagige Trennhülsen
• Schalldämmplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschsichere Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine ausgeprägte Robustheit, insbesondere bei extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlichen Lochs schnell durch Schweißverbindung von geschultem Personal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), co-extrudiert in 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus mit mineralischen Füllstoffen (MD) verstärkten Rohren und Verbindungen, die dem System schalldämmende Eigenschaften, Widerstand gegen Stöße, Korrosion, Abrieb und Angriff durch chemisch gelöste Substanzen in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und unterirdisch) geeignet für Installationen in Gebäuden, wo Anforderungen an den Schallschutz für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und Empfangsgebäude wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen, Orte der Anbetung gefordert sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und unterirdisch) geeignet für Installationen in Gebäuden, wo Anforderungen an den Schallschutz für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und Empfangsgebäude wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen, Orte der Anbetung gefordert sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der zugrunde liegenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zum Abdichten des Abwassersystems entweder Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT-Entlüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Leistungen, die gemäß EN 14366 vom Fraunhofer Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Stecksystem, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft sicheren Abdichtung. Das ULTRA SILENT System aus Polypropylen ist kompatibel für den Anschluss an andere Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Das ULTRA SILENT System aus Polypropylen ist mit einer ganzen Reihe von Zubehörteilen ausgestattet, die für die Installation von Entwässerungssystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsmanschetten aus Monoschicht
• Schalldämmplatten in Dreischicht
• Befestigungs- und Verankerungsbänder für Rohre
• Halterungen mit Rutschhemmung

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Schweißarbeit von einem erfahrenen Fachmann mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarz coextrudiertem Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zum Abtransport von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes, außen sowie im Erdbereich) und geeignet ist für Anlagen in Gebäuden, die eine Einhaltung der Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzungen sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erfordern. Das System ULTRA SILENT ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen sowie für die Absaugung von Staub geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der geltenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem signifikante, nach der EN 14366 am Fraunhofer Institut in Stuttgart zertifizierte Schallschutzleistungen.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank des Steckverbindungssystems, das durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Muffenanschluss gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Reihe von nützlichem Zubehör für die Herstellung von Entwässerungsanlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Monostratige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsclamps für Rohre
• Rutschsichere Verbindungsleitungsschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch Schweißarbeiten von geschultem Personal mit spezieller Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbezwecke, öffentliche und Empfangsbereiche wie Krankenhäuser, Seniorenheime und Einrichtungen der sozialen Betreuung, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Entlüftungsanlagen, Staubabsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während sie langfristig 95°C erreichen kann.
• Ringsteifigkeit gleich 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Wärmeausdehnungskoeffizient gleich 0,09 mm/mk.
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1).
• Schalldruckpegel von 23 dB/(A) Lin, im Labor in einer Prüfumgebung mit 2 Fallhöhen gemessen und einem Schallpegelmesser, der auf der niedrigsten Etage positioniert ist, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und mit gebräuchlichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein 110 mm Ø Rohr mit 1 Glas von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Medium sind die Anforderungen in der entsprechenden REFERENZTAFEL sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das System ULTRA SILENT eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen, Entwässerung und Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während sie über einen längeren Zeitraum 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk.
• Brandbeständigkeit der Klasse D-s2, d2 (nach EN 13501-1).
• Schalldruckpegel von 23 dB/(A) Lin gemessen im Labor in einem Prüfstand mit 2 Fallhöhen und einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher von 1 Meter Länge.
• Für den Einsatz von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium sind die entsprechenden VORGABEN der REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), dreischichtig coextrudiert. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System akustische Isolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch in Abwässern gelöste Stoffe bietet.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet ist für Anlagen in Gebäuden, die eine Konformität bezüglich der akustischen Isolierung für Wohn-, Gewerbe- und öffentliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Anbetung verlangen. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lufterneuerungssystemen, sowie zur Abführung von Staub geeignet.

Konstruktionshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem zertifizierte Schallschutzleistungen gemäß EN 14366 am Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfaches und schnelles Installation durch die Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von Zubehörteilen ausgestattet, die für die Einrichtung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelte Monoschichtschläuche
• Dreischicht Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abrutsch-fixierende Halteringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch professionelle Thermoschweißung mit der entsprechenden Ausrüstung repariert werden.

Anwendungsbereich

System zur Entsorgungen von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet ist für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Seniorenheime, Hotels, Schulen und Orte der Verehrung erfordern. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Luftaustausch-, Abzugs- und Staubsauganlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann über einen kurzen Zeitraum bis zu 98°C erreichen, während die Temperatur über einen längeren Zeitraum bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallstufen und Schallpegelmesser am tiefsten Punkt, bei einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und mit gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden BESTIMMUNGEN zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen, sowie im Erdboden) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzrichtlinien für Wohn-, Industrie- und Geschäftszwecke sowie öffentliche und touristische Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser gefordert wird. Das System ULTRA SILENT ist auch für die Erstellung von Belüftungs- und Lüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie über längere Zeit hinweg bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Feuerbeständigkeit in Klasse D-s2, d2 (entsprechend EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise Handwerkern zur Verfügung stehen (Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Medium sind die entsprechenden ANGABEN in der zugehörigen TABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität bezüglich Schalldämmung für Wohn-, Industrie- und Gewerbeobjekte gefordert ist, sowie für öffentliche und gewerbliche Gebäude wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Religionsstätten. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs-, Luftzufuhr-, Absaugung und Staubabsaugungssystemen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeitsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm, 1 Glas mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Medium, beachten Sie sorgfältig die entsprechenden VORGABEN in der jeweiligen TABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert mit 3 Schichten. Die verfügbare Palette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch im Abwasser gelöste Stoffe verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Anbetung gefordert wird. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubsauganlagen.

Anwendungshinweise

Das Wasserabflusssystem ULTRA SILENT kann entsprechend den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 05.12.1997 über passive akustische Anforderungen innerhalb von Gebäuden (Rechtsprechung in Italien) bietet das Wasserabflusssystem ULTRA SILENT anerkannte schalldämmende Leistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem durch Einsteckverbindung, gesichert durch eine elastomere Dichtung. Die Verbindung mit Schnittstelle gewährleistet den angemessenen Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT-Polypropylen-System gehören eine Reihe von nützlichen Zubehörteilen zur Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussventile
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkopplungsrohre einlagig
• Schalldämmende Platten in dreilagiger Ausführung
• Rohrschellen zur Befestigung und Verankerung der Rohre
• Rutschfeste Dichtschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von enormer Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20°C, getestet im Labor auf Schlagfestigkeit. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch fachkundige Thermoschweißung mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System hervorragende Eigenschaften in Bezug auf Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen in Abwässern gelöste chemische Substanzen verleiht.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeimmobilien sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Lüftungs-, Absaug- und Staubsaugungsanlagen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeimmobilien sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Lüftungs-, Absaug- und Staubsaugungsanlagen.

Konstruktionshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageverfahren

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung über Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffen sorgt für ausreichend Platz für etwaige Ausdehnungen des Systems mit einer zuverlässigen, langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit anderen Kunststoffverbindungen in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung der Ableitungssysteme zugeordnet, darunter:

• Ventile zur Belüftung der Ableitung
• Rückstauventile
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Entkopplungsrohre aus Einzellagen
• Dreischichtige Schallschutzplatten
• Rohrschellen und Befestigungen der Rohre
• Sicherungsschellen gegen Abrutschen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine robuste Festigkeit, insbesondere in kalten Umgebungen mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Heißsiegelung von einem Fachmann mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Handelsnutzung, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abzug und Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und häufig verwendeten Montageschellen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Beim Einsatz von Polypropylen in Gegenwart von Chemikalien, die im abgeleiteten Fluid enthalten sind, sind die Vorschriften in der entsprechenden REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Gewerbenutzung sowie für öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT System ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugen geeignet.

Eigenschaften und Leistungsmerkmale

• Rohre aus PP-C/MD/PP-C und Zubehör aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der innerhalb des Systems abgeleiteten Flüssigkeit kann kurzfristig bis zu 98°C erreichen, während die langfristige Temperatur 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülungen) und herkömmlichen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien, die in der abgeleiteten Flüssigkeit enthalten sind, beachten Sie bitte sorgfältig die entsprechenden VORSCHRIFTEN in der Bezugstabelle.
• 10 Jahre Garantie auf Herstellungsfehler.
