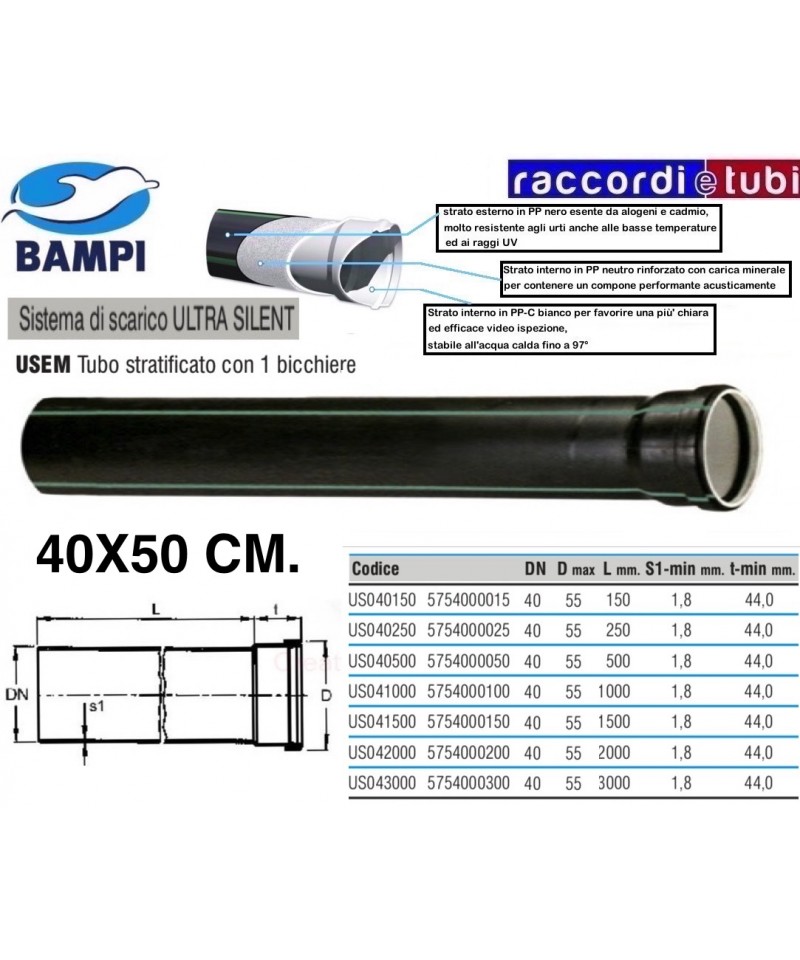

PP-ULTRA SILENT ROHR 1 BECHER cm.40X50

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Außenbereich sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen Konformität hinsichtlich des Schallschutzes für Wohn-, Gewerbe- und Industriesektoren sowie öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, und Orte des Glaubens gefordert werden. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Entlüftungsanlagen, Absaugung und Staubabsaugung.

Eigenschaften und Leistungsmerkmale

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und in Abwesenheit von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während für längere Zeit die Temperatur bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fall Höhen und Schallpegelmesser auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und Standard-Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von Kg. 1,480 für ein Rohr Ø 110 mm. mit 1 Becher in einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen bei Anwesenheit von chemischen Substanzen im abgeführten Medium sind die relevanten Anforderungen in der entsprechenden REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Übereinstimmung mit den Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen, öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Lüftungs- und Entlüftungsanlagen, Abzug und Staubsaugen.

Eigenschaften und Betriebseigenschaften

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur der im System abgeleiteten Flüssigkeit kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallpegelmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entsprechend 2 WC-Schüsseln, die gleichzeitig gespült werden) und mit gängigen Montageklemmen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen, die in den abgeleiteten Flüssigkeiten enthalten sind, sind die entsprechenden VORSCHRIFTEN in der entsprechenden TABELLE zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert mit 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegenüber in Abwässern gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes, außen sowie vergraben) geeignet für Anlagen in Gebäuden, in denen eine Geräuschdämmung für Wohn-, Industrie- und Gewerbegebäude gefordert ist, wie Krankenhäuser, Altenpflegeheime, Hotels, Schulen, Gotteshäuser und ähnliche Einrichtungen. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Staubabsaugung.

Gestaltungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der planmäßigen Norm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen in Gebäuden (in Italien gültiges Gesetz) bietet das ULTRA SILENT Abwassersystem zertifizierte Schallschutzeigenschaften gemäß EN 14366, getestet am Fraunhofer-Institut in Stuttgart.

Installationsmethode

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Steckanschluss, gesichert durch eine elastomere Dichtung. Der Verbindung mit einem Muffe gewährleistet den notwendigen Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe von Zubehörteilen zugeordnet, die für die Erstellung von Entwässerungssystemen nützlich sind, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Feuerschutzsysteme (Muffen – Bänder – Taschen)
• Monoschicht-Anti-Wasserableitungen
• Schallschutzplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Ausschlussringe für zuverlässige Abdichtung

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems gewährleistet eine äußerst robuste Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System bei versehentlichem Aufprall oder Loch schnell durch fachgerechte Thermoschweißung mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreilagigem Polypropylen (PP) nach RAL 9005. Die Produktpalette ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften in Bezug auf Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemische Substanzen verleiht, die in kommunalen und industriellen Abwässern gelöst sind.

Anwendungsbereich

Das System für die Ableitung von Abwässern entspricht der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und ist für Anlagen in Gebäuden geeignet, die eine Konformität bezüglich des Schallschutzes in Wohn-, Industrie- und Gewerbegebieten erfordern, sowie für öffentliche und bewirtende Einrichtungen wie Krankenhäuser, Altenheime, Beherbergungsbetriebe, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen sowie für die Abluft- und Staubsauganlagen.

Anwendungsbereich

Das System für die Ableitung von Abwässern entspricht der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und ist für Anlagen in Gebäuden geeignet, die eine Konformität bezüglich des Schallschutzes in Wohn-, Industrie- und Gewerbegebieten erfordern, sowie für öffentliche und bewirtende Einrichtungen wie Krankenhäuser, Altenheime, Beherbergungsbetriebe, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen sowie für die Abluft- und Staubsauganlagen.

Planungsanleitung

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem zertifizierte Schalldämmeigenschaften gemäß EN 14366, getestet am Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfaches und schnelles Installationssystem dank der Einsteckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit einer Tülle gewährleistet den nötigen Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installation Zubehör

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe nützlicher Zubehörteile zur Umsetzung von Entwässerungsanlagen zugeordnet, darunter:

• Belüftungsventile für das Abwasser
• Antirückflussventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsrohre aus Einlagentechnologie
• Schalldämmplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsankern für Rohre
• Halteseile gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems gewährleistet Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungen mit strengen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchdringung schnell durch Thermoschweißen unter der Hand eines erfahrenen Technikers mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Das Sortiment ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Schallschutz, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Resistenz gegen chemische Substanzen in kommunalen und industriellen Abflüssen verliehen werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbenutzungen erforderlich ist, einschließlich öffentlicher und gewerblicher Einrichtungen wie Krankenhäuser, Altenheime und Einrichtungen der sozialen Dienste, Hotels, Schulen und Gottesdienststätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abluft-, und Staubsauganlagen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbenutzungen erforderlich ist, einschließlich öffentlicher und gewerblicher Einrichtungen wie Krankenhäuser, Altenheime und Einrichtungen der sozialen Dienste, Hotels, Schulen und Gottesdienststätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abluft-, und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der maßgeblichen Konstruktionsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem anerkannte Schalldämmwerte, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert wurden.

Installationsweise

Leichtes, einfach und schnell installierbares System, das sich durch die Verbindung mit einem Stecksystem auszeichnet, das durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit Muffen gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit zuverlässigem und langlebigem Dichtungsvermögen. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen zur Realisierung von Abflusssystemen zugeordnet, darunter:

• Lüftungsventile für den Abfluss
• Rückstauventile
• Feuerlöscheinrichtungen (Muffen - Bänder - Taschen)
• Entkopplungsrohre einlagig
• Schallschluckplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsringen für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht außergewöhnliche Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Zudem kann das System im Falle von Stößen oder unabsichtlichem Durchbohren schnell durch fachgerechtes Heißsiegeln mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) in coextrudierten 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemische Substanzen, die in häuslichen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeimmobilien sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, Staubabsaugung geeignet.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeimmobilien sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, Staubabsaugung geeignet.

Planungsanleitungen

Das ULTRA SILENT Abwassersystem kann gemäß der einschlägigen Planungsnorm UNI EN 12056-2 bemessen werden. In Übereinstimmung mit diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Eigenschaften, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitungen

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet den entsprechenden Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Dichtigkeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT Polypropylen-System gehören eine Vielzahl nützlicher Zubehörteile für die Realisierung von Abwassersystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Taschen)
• Einzelwandige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Anti-Rutsch-Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Löcher schnell durch fachgerechte Wärmeversiegelung mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Gewerbenutzung sowie für öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT System ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugen geeignet.

Eigenschaften und Leistungsmerkmale

• Rohre aus PP-C/MD/PP-C und Zubehör aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der innerhalb des Systems abgeleiteten Flüssigkeit kann kurzfristig bis zu 98°C erreichen, während die langfristige Temperatur 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülungen) und herkömmlichen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien, die in der abgeleiteten Flüssigkeit enthalten sind, beachten Sie bitte sorgfältig die entsprechenden VORSCHRIFTEN in der Bezugstabelle.
• 10 Jahre Garantie auf Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbeeinrichtungen, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Orte des Glaubens erfordern. Das ULTRA SILENT-System ist auch für die Errichtung von Ventilations-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während sie langfristig 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, bei einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von kg 1,480 für ein Rohr Ø 110 mm. aus 1 Becher mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid, die entsprechenden Tabellenvorgaben sorgfältig beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zum Abfluss von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität im Hinblick auf den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch zur Realisierung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturdehnungskoeffizient von 0,09 mm/mk
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallebenen und einem Schallpegelmesser, der auf der niedrigsten Ebene platziert wurde, bei einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise für Sanitärinstallateure bereitgestellt werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Hinweise in der jeweiligen REFERENZTABLE richtig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Übereinstimmung mit den Anforderungen an den Schallschutz in Wohn-, Gewerbe- und Industriebauten, öffentlichen und gastgewerblichen Einrichtungen wie Krankenhäusern, Pflegeheimen und RSA, Hotels, Schulen und Gottesdiensten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Lüftungs- und Belüftungsanlagen, Abzug, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden frei von Halogen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann kurzfristig bis zu 98°C erreichen, während die Temperatur langfristig 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin gemessen im Labor in einem Testumfeld mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entwässerten WC-Spülungen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Fluid sind die entsprechenden Angaben in der dazugehörigen REFERENZTABLETTE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP) in 3-Schicht-Koextrusion. Das Sortiment mit Durchmessern von 32 bis 200 mm besteht aus mit mineralischen Füllstoffen (MD) verstärkten Rohren und Fittings, die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe aus kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

Abflusssystem für Abwässer gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schalldämmung für Wohn-, Industrie- und Gewerbeanwendungen, öffentliche und Empfangsstellen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser gefordert sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugen.

Planungsanweisungen

Das Abfluss-System ULTRA SILENT kann gemäß den Vorgaben der maßgeblichen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Realisierung der Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das Abfluss-System ULTRA SILENT aufgrund der Zertifizierung gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart beachtliche Schalldämmwerten.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Einstecken, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den angemessenen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit garantierten Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Zum Polypropylen-System ULTRA SILENT gehören eine ganze Reihe nützlicher Zubehörteile zur Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Entkoppelungsummantelungen aus einer Schicht
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für die Rohre
• Halteringe zur Rutschfestigkeit

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems bestimmt Eigenschaften von robuster Festigkeit, insbesondere in kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Thermoschweißen von geschultem Personal mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen Konformität hinsichtlich des Schallschutzes für Wohn-, Industriebauten und Handelsgebäude, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, religiöse Stätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs-, Luftzirkulations-, Abzugs- und Staubabsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während die Temperatur bei längerem Betrieb bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallmessgerät in der tiefsten Ebene ermittelt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Glas von 1 Meter Länge.
• Bei Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium, beachten Sie bitte genau die entsprechenden VORSCHRIFTEN in der zugehörigen TABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeansprüche, öffentliche Gebäude und Unterkünfte wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch zur Realisierung von Lüftungs- und Belüftungsanlagen, Extraction und Staubabsaugung geeignet.

Eigenschaften und Betriebsmerkmale

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie über längere Zeiträume bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (entsprechend EN 13501-1)
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem an der tiefsten Stelle positionierten Schallmessgerät, bei einer Ablassmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und normalen Befestigungsringen, die typischerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Beim Einsatz von Polypropylen in Anwesenheit von im Blatt abgelassenen Chemikalien sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallschutzkonformität für Wohn-, Gewerbe- und Industrienutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten gelten. Das ULTRA SILENT-System ist auch für die Installation von Belüftungs-, Lüftungs-, Entwässerungs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und bestehen frei von Halogenen, Kadmium und Schwermetallen.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und Schallmessgerät am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist die entsprechende REFERENZTABELLE zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

Anwendungsbereich

System zur Abführung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung der Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, ermittelt im Labor unter Prüfbedingungen mit 2 Fallhöhen und Schallpegelmesser am niedrigsten Punkt, mit einem Ablassstrom von 4 Litern/Sekunde (entspricht 2 gleichzeitig geleerten WC-Spülkästen) und gängigen Montageschellen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter mit 1 Schale.
• Für den Einsatz von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist genau darauf zu achten, was in der entsprechenden REFERENZTABELLE vorgeschrieben ist.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System für die Entsorgung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen Konformität im Hinblick auf den Schallschutz gefordert wird, für Wohn-, Industrie- und Handelsanwendungen sowie öffentliche und gemeinschaftliche Einrichtungen wie Krankenhäuser, Seniorenheime und RSA, Hotels, Schulen, Orte der Verehrung. Das ULTRA SILENT-System ist auch für die Ausführung von Belüftungs- und Luftzirkulationsanlagen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig bis zu 98°C erreichen, während sie langfristig bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeit in Klasse D-s2, d2 (nach EN 13501-1)
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor unter Testbedingungen mit 2 Fallhöhen und einem Schallmessgerät auf der tiefsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülungen) und weit verbreiteten Befestigungsringen, die normalerweise von Installationshandwerkern verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Für den Einsatz von Polypropylen in Anwesenheit chemischer Substanzen im abgeführten Medium sind die entsprechenden Hinweise in der Referenztabelle genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler
