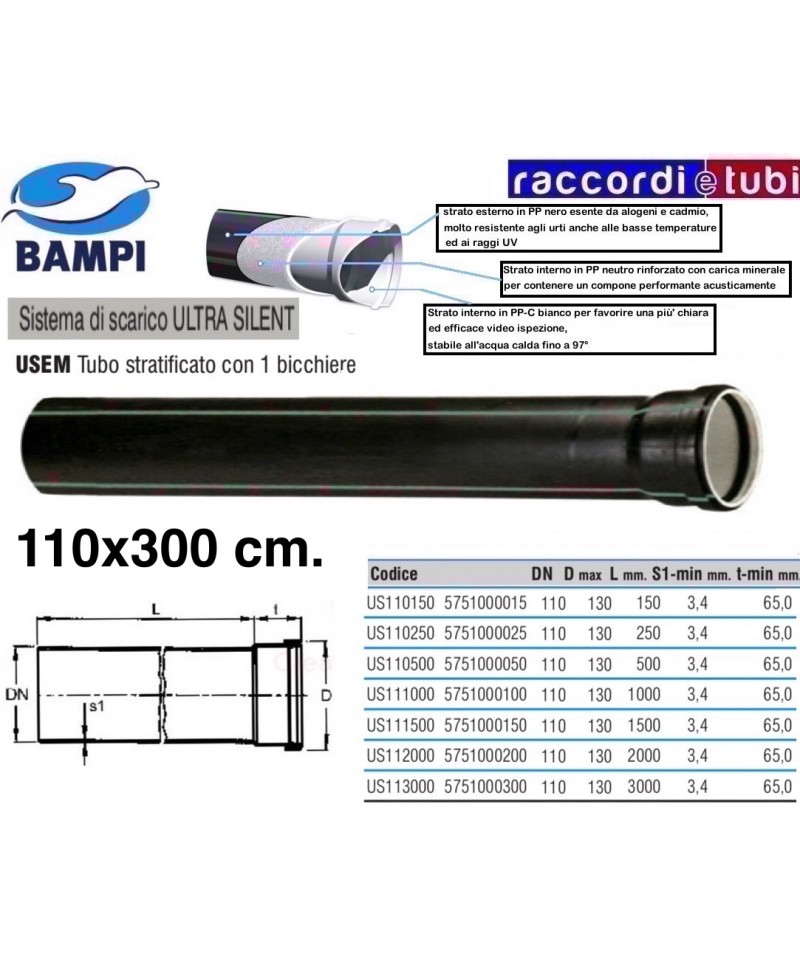

TUBO PP-ULTRA SILENT 1 BICCHIERE cm.110X300

ULTRA SILENT

Ein innovatives Entwässerungssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die Palette, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus Rohren und Fittings, die mit Mineralien (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch in Abwasser gelöste Stoffe verleiht.

Anwendungsbereich

System zur Entwässerung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes, außen sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Gewerbe- und öffentliche Einrichtungen wie Krankenhäuser, Altenheime und RHE, Hotels, Schulen, Gottesdienststätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Absaugung und Staubabsaugung geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der Referenznorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (in Italien geltendes Recht) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles System, das dank des Steckverbinders, gesichert durch eine elastomere Dichtung, installiert werden kann. Die Verbindung mit einem Verbindungsstück gewährleistet den ausreichenden Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und zeitlich garantierten Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Dem ULTRA SILENT-System sind eine Reihe von Zubehörteilen beigefügt, die für die Realisierung von Entwässerungsanlagen nützlich sind, darunter:

• Belüftungsventile für die Entwässerung
• Rückflussventile
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Entkopplungsrohre aus Monoschicht
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für die Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine außergewöhnliche Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle von Stoß oder versehentlichem Loch schnell durch fachgerechtes Heißsiegeln mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (im Gebäude und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Andacht erforderlich ist. Das ULTRA SILENT-System ist auch geeignet für die Errichtung von Belüftungs- und Belüftungsanlagen, Abzug, Staubsaugen.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während sie über längere Zeit bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstand in Klasse D-s2,d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallebenen und Schallmessgerät auf der tiefsten Ebene, bei einer Ablassrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig ablaufenden WC-Spülkästen) und üblicherweise von Installateuren verwendeten Befestigungsringen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von kg 1,480 für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Fluid sind die entsprechenden Vorgaben in der zugehörigen REFERENZTABLEAU zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gefordert wird. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der im System abgeleiteten Flüssigkeit kann kurzfristig bis zu 98°C erreichen, während die Temperatur über längere Zeit bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstand in Klasse D-s2, d2 (nach EN 13501-1)
• Geräuschpegel von 23 dB/(A) gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallmessgerät, das auf der niedrigsten Ebene positioniert ist, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und typischen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z. B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher von 1 Meter Länge
• Bitte beachten Sie die entsprechenden Vorgaben in der Bezugstabelle beim Einsatz von Polypropylen in der Anwesenheit von chemischen Substanzen im abgeleiteten Fluid.
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes und im Freien, sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz gefordert ist, für Wohn-, Industrie- und Gewerbezwecke, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationsanlagen, Entlüftung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeleiteten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Lineare Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und Schallmessgerät in der tiefsten Etage, bei einer Ablassrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Installateurschellen (Typ Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Medium, beachten Sie sorgfältig die entsprechenden Vorschriften in der zugehörigen REFERENZTABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Palette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Formstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch in Abwasser gelöste Substanzen verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Außenbereich sowie unterirdisch) geeignet für Anlagen in Gebäuden, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Handelszwecke erfordern, einschließlich öffentlicher und betreuter Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Entlüftungsanlagen sowie zur Abführung von Staub.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Außenbereich sowie unterirdisch) geeignet für Anlagen in Gebäuden, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Handelszwecke erfordern, einschließlich öffentlicher und betreuter Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Entlüftungsanlagen sowie zur Abführung von Staub.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß dieser Norm können für die Belüftung des Abwassersystems entweder Rohre und Formstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schalldämmwerte, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem durch einen Steckverbinder, der durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von Zubehörteilen zugeordnet, die für die Realisierung der Abwassersysteme nützlich sind, darunter:

• Lüftungsventile für die Abwasserableitung
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Monolayer Entkopplungsrohre
• Schalldämmplatten mit dreifachem Schichtaufbau
• Befestigungs- und Verankerungsschellen für die Rohre
• Rutschfeste Dichtschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlicher Durchlöcherung schnell durch eine thermische Schweißung von erfahrenem Fachpersonal mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Entsorgung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Systeme in Gebäuden, in denen eine Übereinstimmung hinsichtlich der akustischen Isolierung für Wohn-, Industrie- und Gewerbeobjekte, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gefordert wird. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Abluftanlagen sowie zur Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der innerhalb des Systems abgeführten Flüssigkeit kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur über einen längeren Zeitraum bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallebenen und einem Schallpegelmesser in der untersten Ebene, mit einem Ablassfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und herkömmlichen Befestigungsringen, die normalerweise von Sanitärinstallateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm, 1 Becher mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Fluid sind die entsprechenden ANWEISUNGEN in der zugehörigen REFERENZTABLETTE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Schalldämm-Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstandsfähigkeit gegen chemische Substanzen, die in kommunalen und industriellen Abflüssen gelöst sind, verliehen werden.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes, außen und im Erdreich) geeignet für Anlagen in Gebäuden, die Anforderungen an die Schalldämmung für Wohn-, Industrie- und Handelszwecke sowie für öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen und Gotteshäuser erfüllen. Das ULTRA SILENT System ist auch für die Installation von Belüftungs- und Luftaustauschsystemen sowie zur Abscheidung und Absaugung von Staub geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schalldämmwerte, zertifiziert nach EN 14366 vom Fraunhofer-Institut in Stuttgart.

Installationsverfahren

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert wird. Die Steckverbindung gewährleistet ausreichenden Raum für etwaige Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit garantierten Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen zugeordnet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Feuerschutzsysteme (Manschetten – Bänder – Säcke)
• Entkoppelnde Einsteckrohre einlagig
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Ankerkragen für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht ihm Eigenschaften von robuster Widerstandsfähigkeit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 ° C. Darüber hinaus kann das System im Falle eines Sturzes oder eines versehentlichen Lochs schnell durch thermisches Schweißen von einer erfahrenen Hand mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreilagigem Polypropylen (PP) gemäß RAL 9005. Die Palette umfasst Größen von 32 bis 200 mm und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System hervorragende Eigenschaften in akustischer Isolierung, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern bietet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1, Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, die eine Übereinstimmung mit akustischen Isolierungsanforderungen für Wohn-, Industrie- und Gewerbeobjekte verlangen, öffentlich zugängliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, und Orte der Anbetung. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Abluft, und Staubsaugeranlagen.

Gestaltungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der normativen Projektreferenz UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ die BAMVENT-Lüftungsventile verwendet werden. Im Einklang mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen in Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schalldämmleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomerische Dichtung gewährleistet ist. Die Verbindung mit einem Muffenanschluss gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauklappen
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplende Einzellagen
• Geräuschdämmplatten mit dreilagiger Konstruktion
• Befestigungs- und Ankerschalen für Rohre
• Sicherungsschellen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems sorgt für robuste Eigenschaften, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Zudem kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Heißsiegelung von erfahrenem Fachpersonal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Entsorgungen von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet ist für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Seniorenheime, Hotels, Schulen und Orte der Verehrung erfordern. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Luftaustausch-, Abzugs- und Staubsauganlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann über einen kurzen Zeitraum bis zu 98°C erreichen, während die Temperatur über einen längeren Zeitraum bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallstufen und Schallpegelmesser am tiefsten Punkt, bei einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und mit gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden BESTIMMUNGEN zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der schwarz RAL 9005, coextrudiert mit 3 Schichten. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, welche dem System akustische Isolation, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen Chemikalien, die in kommunalen und industriellen Abflüssen gelöst sind, verleihen.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an die akustische Isolation für Wohn-, Industrie- und Handelsanwendungen, öffentliche und Unterbringungseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftkanalsystemen, Abzugs- und Staubsauganlagen geeignet.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an die akustische Isolation für Wohn-, Industrie- und Handelsanwendungen, öffentliche und Unterbringungseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftkanalsystemen, Abzugs- und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß der entsprechenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Armaturen des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT-Belüftungsventile. Unter Beachtung des DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gesetzlich in Italien), bietet das ULTRA SILENT Abwassersystem hervorragende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles System zur Installation dank der Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und zeitlich garantierten Dichtigkeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffverbindungen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung von Abwassersystemen zugeordnet, darunter:

• Ventile für die Abwasserbelüftung
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkopplende Monoschichthülsen
• Schallschutzplatten mit dreischichtiger Konstruktion
• Befestigungs- und Ankerklammern für Rohre
• Halteringe zur Sicherstellung der Auszugssicherheit

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht Eigenschaften einer starken Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C (im Labor getestet). Zudem kann das System im Falle eines Aufpralls oder eines zufälligen Lochs schnell durch eine Thermosiegelung von erfahrenem Personal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit einer coextrudierten 3-Schicht- Struktur. Die Produktlinie umfasst Rohre und Verbindungen mit Durchmessern von 32 bis 200 mm, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch in Abwasser gelöste Substanzen verleiht.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb der Gebäude sowie im Erdreich) geeignet für Einrichtungen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenwohnheime, Hotels, Schulen, und Orte der Anbetung gestellt werden. Das ULTRA SILENT System eignet sich auch für die Installation von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsauganlagen.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb der Gebäude sowie im Erdreich) geeignet für Einrichtungen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenwohnheime, Hotels, Schulen, und Orte der Anbetung gestellt werden. Das ULTRA SILENT System eignet sich auch für die Installation von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsauganlagen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Anforderungen der relevanten Norm, der UNI EN 12056-2, dimensioniert werden. Laut diesen Vorschriften dürfen Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile zur Belüftung des Abwassersystems verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem durch steckbare Verbindungen, die durch eine elastomerische Dichtung gesichert sind. Die Verbindung mit einem Muffenstück gewährleistet den ausreichenden Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist auch kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehört eine Reihe von Zubehörteilen, die für die Erstellung von Abwassersystemen nützlich sind, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Feuerwehranlagen (Hülsen – Bänder – Säcke)
• Einlagige Trennhülsen
• Schalldämmplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschsichere Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine ausgeprägte Robustheit, insbesondere bei extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlichen Lochs schnell durch Schweißverbindung von geschultem Personal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und mit mineralischen Füllstoffen (MD) verstärkten Fittings, die dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosions-, Abrieb- und Chemikalienbeständigkeit verleihen, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Installationen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gestellt werden. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftung, Luftzirkulation, Abzug und Staubsaugung.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Installationen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume gestellt werden. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftung, Luftzirkulation, Abzug und Staubsaugung.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Unter Berücksichtigung des DPCM 5/12/1997 über die akustischen Anforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Eigenschaften, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbindungsmechanismus, der durch eine elastomere Dichtung sichergestellt ist. Die Verbindung mittels Muffe gewährleistet den entsprechenden Raum für mögliche Expansionen der Anlage mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT-System aus Polypropylen gehören verschiedene nützliche Zubehörteile für die Durchführung von Abwassersystemen, darunter:

• Belüftungsventile für das Abwasser
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Einlagige Entsolidarisierungsummantelungen
• Schalldämmplatten mit dreilagiger Struktur
• Befestigungs- und Verankerungsringe für Rohre
• Halteklammern zur Vermeidung des Ausziehens

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems ergibt Eigenschaften von robuster Festigkeit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines versehentlichen Lochs schnell durch professionelle Thermoschweißung mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Übereinstimmung mit den Anforderungen an den Schallschutz in Wohn-, Gewerbe- und Industriebauten, öffentlichen und gastgewerblichen Einrichtungen wie Krankenhäusern, Pflegeheimen und RSA, Hotels, Schulen und Gottesdiensten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Lüftungs- und Belüftungsanlagen, Abzug, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden frei von Halogen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann kurzfristig bis zu 98°C erreichen, während die Temperatur langfristig 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin gemessen im Labor in einem Testumfeld mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entwässerten WC-Spülungen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher und einer Länge von 1 Meter.
• Bei Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Fluid sind die entsprechenden Angaben in der dazugehörigen REFERENZTABLETTE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus rohrförmigen und verstärkten Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resilienz gegenüber in kommunalen und industriellen Abflüssen gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles System zur Installation dank der Verbindung mit Einschub, sichergestellt durch eine elastomere Dichtung. Die Verbindung mit einer Muffe gewährleistet den notwendigen Platz für mögliche Ausdehnungen der Installation mit einer zuverlässigen und langfristig gesicherten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist zudem mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen sind eine Reihe von Zubehörteilen erhältlich, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Feuerlöscher-Systeme (Hülsen – Bänder – Säcke)
• Einlagige Entkopplungs-Ummantelungen
• Akustikplatten mit dreilagiger Struktur
• Befestigungs- und Ankerbänder für Rohre
• Abdichtungsbänder gegen Herausziehen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems sorgt für eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Durchbohrung schnell durch einen erfahrenen Fachmann mit der entsprechenden Ausrüstung thermoplastisch geschweißt werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System hervorragende Eigenschaften in Bezug auf Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen in Abwässern gelöste chemische Substanzen verleiht.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeimmobilien sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Lüftungs-, Absaug- und Staubsaugungsanlagen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeimmobilien sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Lüftungs-, Absaug- und Staubsaugungsanlagen.

Konstruktionshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageverfahren

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung über Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffen sorgt für ausreichend Platz für etwaige Ausdehnungen des Systems mit einer zuverlässigen, langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit anderen Kunststoffverbindungen in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung der Ableitungssysteme zugeordnet, darunter:

• Ventile zur Belüftung der Ableitung
• Rückstauventile
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Entkopplungsrohre aus Einzellagen
• Dreischichtige Schallschutzplatten
• Rohrschellen und Befestigungen der Rohre
• Sicherungsschellen gegen Abrutschen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine robuste Festigkeit, insbesondere in kalten Umgebungen mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Heißsiegelung von einem Fachmann mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert mit 3 Schichten. Die verfügbare Palette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch im Abwasser gelöste Stoffe verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Anbetung gefordert wird. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubsauganlagen.

Anwendungshinweise

Das Wasserabflusssystem ULTRA SILENT kann entsprechend den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 05.12.1997 über passive akustische Anforderungen innerhalb von Gebäuden (Rechtsprechung in Italien) bietet das Wasserabflusssystem ULTRA SILENT anerkannte schalldämmende Leistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem durch Einsteckverbindung, gesichert durch eine elastomere Dichtung. Die Verbindung mit Schnittstelle gewährleistet den angemessenen Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT-Polypropylen-System gehören eine Reihe von nützlichen Zubehörteilen zur Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussventile
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkopplungsrohre einlagig
• Schalldämmende Platten in dreilagiger Ausführung
• Rohrschellen zur Befestigung und Verankerung der Rohre
• Rutschfeste Dichtschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von enormer Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20°C, getestet im Labor auf Schlagfestigkeit. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch fachkundige Thermoschweißung mit spezieller Ausrüstung repariert werden.
