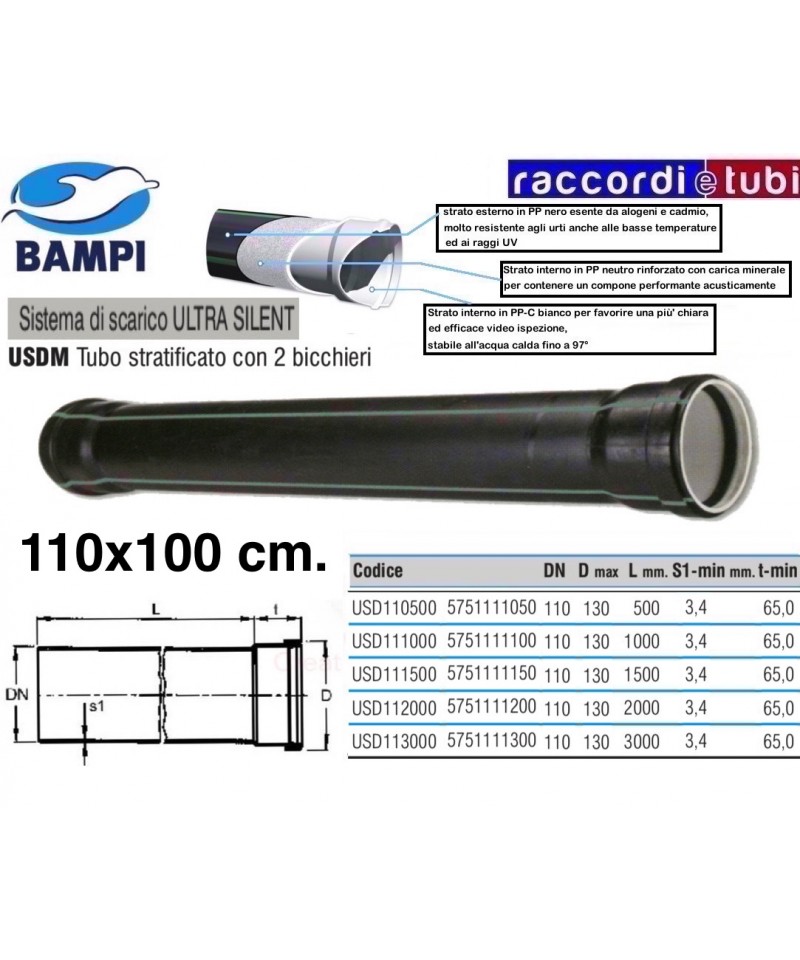

TUBO PP-ULTRA SILENT 2 BECHER cm.110X100

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Durchmesser reichen von 32 bis 200 mm und bestehen aus Verstärkungsrohren und -fittingen mit mineralischen Füllstoffen (MD), die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemische Substanzen in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, die eine Konformität bezüglich Schallschutz erfordern, sowohl für Wohn-, Industrie- als auch Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultusstätten. Das ULTRA SILENT System eignet sich auch für die Realisierung von Lüftungs-, Belüftungs-, Entwässerungs- und Staubsauganlagen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, die eine Konformität bezüglich Schallschutz erfordern, sowohl für Wohn-, Industrie- als auch Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultusstätten. Das ULTRA SILENT System eignet sich auch für die Realisierung von Lüftungs-, Belüftungs-, Entwässerungs- und Staubsauganlagen.

Planungsanweisungen

Das ULTRA SILENT Abflusssystem kann gemäß den Anforderungen der Planungsvorschrift UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (gesetzliche Bestimmungen in Italien) bietet das ULTRA SILENT Abflusssystem hervorragende Schallschutzeigenschaften, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Hülse gewährleistet den entsprechenden Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und zeitlich garantierten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile für die Realisierung von Entwässerungsanlagen zugeordnet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Feuerabwehrsysteme (Hülsen - Bänder - Beutel)
• Monoschicht-Entkopplungsummantelungen
• Schalldämmplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsringe für die Rohre
• Ringe zur Verhinderung des Herausziehens

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder einer versehentlichen Durchbohrung schnell durch die Schweißung mit fachkundiger Hand und entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und die Aggressivität chemischer Substanzen, die in kommunalen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und außen sowie im Erdreich) und für Anlagen in Gebäuden geeignet ist, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeobjekte sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorschriften der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte zertifizierte Schallschutzeigenschaften gemäß EN 14366, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsverfahren

Leichtes, simples und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das Polypropylen ULTRA SILENT-System ist mit einer Vielzahl nützlicher Zubehörteile für die Realisierung von Entwässerungssystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandabschottungssysteme (Muffen – Bänder – Beutel)
• Einlagige Entkoppelungsmantel
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschfeste Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle von Stoß oder versehentlichem Loch schnell durch Fachpersonal mit spezieller Ausrüstung durch Heißsiegelung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Gewerbenutzung sowie für öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT System ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugen geeignet.

Eigenschaften und Leistungsmerkmale

• Rohre aus PP-C/MD/PP-C und Zubehör aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der innerhalb des Systems abgeleiteten Flüssigkeit kann kurzfristig bis zu 98°C erreichen, während die langfristige Temperatur 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülungen) und herkömmlichen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien, die in der abgeleiteten Flüssigkeit enthalten sind, beachten Sie bitte sorgfältig die entsprechenden VORSCHRIFTEN in der Bezugstabelle.
• 10 Jahre Garantie auf Herstellungsfehler.

Anwendungsbereich

System zur Entsorgung von Abwässern gemäß EN 1451-1 in Klasse BD (innen und außen sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzung sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung, Staubsaugen.

Eigenschaften und Betriebsleistung

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des abgeleiteten Fluids im System kann kurzfristig bis zu 98 °C erreichen, während die Temperatur über längere Zeiträume bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Feuerwiderstand der Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit zwei Sturzebenen und einem Schallpegelmesser, der im niedrigsten Stockwerk positioniert wurde, mit einem Abfluss von 4 Litern/Sekunde (entspricht zwei gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Montageschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas in einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Fluid sind die Vorschriften in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreilagigem Polypropylen (PP) gemäß RAL 9005. Die Palette umfasst Größen von 32 bis 200 mm und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System hervorragende Eigenschaften in akustischer Isolierung, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern bietet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1, Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, die eine Übereinstimmung mit akustischen Isolierungsanforderungen für Wohn-, Industrie- und Gewerbeobjekte verlangen, öffentlich zugängliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, und Orte der Anbetung. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Abluft, und Staubsaugeranlagen.

Gestaltungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der normativen Projektreferenz UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ die BAMVENT-Lüftungsventile verwendet werden. Im Einklang mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen in Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schalldämmleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomerische Dichtung gewährleistet ist. Die Verbindung mit einem Muffenanschluss gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauklappen
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplende Einzellagen
• Geräuschdämmplatten mit dreilagiger Konstruktion
• Befestigungs- und Ankerschalen für Rohre
• Sicherungsschellen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems sorgt für robuste Eigenschaften, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Zudem kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Heißsiegelung von erfahrenem Fachpersonal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Außenbereich sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen Konformität hinsichtlich des Schallschutzes für Wohn-, Gewerbe- und Industriesektoren sowie öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, und Orte des Glaubens gefordert werden. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Belüftungs- und Entlüftungsanlagen, Absaugung und Staubabsaugung.

Eigenschaften und Leistungsmerkmale

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und in Abwesenheit von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während für längere Zeit die Temperatur bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fall Höhen und Schallpegelmesser auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und Standard-Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von Kg. 1,480 für ein Rohr Ø 110 mm. mit 1 Becher in einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen bei Anwesenheit von chemischen Substanzen im abgeführten Medium sind die relevanten Anforderungen in der entsprechenden REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System für die Entsorgung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen Konformität im Hinblick auf den Schallschutz gefordert wird, für Wohn-, Industrie- und Handelsanwendungen sowie öffentliche und gemeinschaftliche Einrichtungen wie Krankenhäuser, Seniorenheime und RSA, Hotels, Schulen, Orte der Verehrung. Das ULTRA SILENT-System ist auch für die Ausführung von Belüftungs- und Luftzirkulationsanlagen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig bis zu 98°C erreichen, während sie langfristig bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeit in Klasse D-s2, d2 (nach EN 13501-1)
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor unter Testbedingungen mit 2 Fallhöhen und einem Schallmessgerät auf der tiefsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülungen) und weit verbreiteten Befestigungsringen, die normalerweise von Installationshandwerkern verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Für den Einsatz von Polypropylen in Anwesenheit chemischer Substanzen im abgeführten Medium sind die entsprechenden Hinweise in der Referenztabelle genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System zur Entsorgung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Anforderungen an den Schallschutz im Wohn-, Gewerbe- und Industriebereich sowie für öffentliche und einrichtungsnahe Räume wie Krankenhäuser, Seniorenheime, RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Luftaustauschsystemen, Absaugungen und Staubabsaugungen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittiche aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und enthalten keine Halogene, Cadmium oder Schwermetalle.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98°C erreichen, während sie über längere Zeiträume 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Testbedingungen mit 2 Fallebenen und einem Schallpegelmesser auf der tiefsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Bei Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium sind die entsprechenden ANGABEN in der Tabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, coextrudiertem Polypropylen (PP) in 3 Schichten. Die Produktlinie ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Beständigkeit gegen Korrosion, Abrieb und chemische Angriffe verleiht, die in kommunalen und industriellen Abwässern vorkommen.

Anwendungsbereich

Abwassersystem, das der EN 1451-1 in Klasse BD (innen und außen, sowie im Erdreich) entspricht und für Installationen in Gebäuden geeignet ist, die eine Einhaltung der Schallschutzvorschriften für Wohn-, Industrie- und Gewerbeanwendungen erfordern, einschließlich öffentlicher und gastronomischer Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubabsaugungsanlagen.

Anwendungsbereich

Abwassersystem, das der EN 1451-1 in Klasse BD (innen und außen, sowie im Erdreich) entspricht und für Installationen in Gebäuden geeignet ist, die eine Einhaltung der Schallschutzvorschriften für Wohn-, Industrie- und Gewerbeanwendungen erfordern, einschließlich öffentlicher und gastronomischer Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubabsaugungsanlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der vorgeschriebenen Referenznorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT- Belüftungsventile. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte, nach EN 14366 von der Fraunhofer-Institut in Stuttgart zertifizierte Schalldämmeigenschaften.

Installationshinweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Verschluss, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet den erforderlichen Raum für mögliche Ausdehnungen des Systems bei zuverlässiger und dauerhaft gewährleisteter Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Das ULTRA SILENT Polypropylen-System wird von einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen begleitet, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Einlagige Entkopplungsmäntel
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems sorgt für außerordentliche Robustheit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Außerdem kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) im co-extrudierten 3-Lagen-Design. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind. Diese verleihen dem System akustische Isolation, Schlagfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit gegenüber in kommunalen und industriellen Abwässern gelösten Stoffen.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 in Klasse BD (sowohl innen als auch außen sowie im Erdreich) geeignet für Installationen in Gebäuden, die Anforderungen an den Schallschutz in Wohn-, Gewerbe- und Industriebauten erfordern, sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenresidenzen, Hotels, Schulen und Kirchen. Das ULTRA SILENT-System eignet sich ebenfalls für die Realisierung von Belüftungs- und Luftaustauschsystemen, Extraktionen und Staubsaugen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems ULTRA SILENT-Rohre und -Fittings oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5. Dezember 1997 zu den passiven akustischen Anforderungen in Gebäuden (gesetzliche Regelungen in Italien) bietet das ULTRA SILENT Abwassersystem erheblichen Schallschutz mit zertifizierten Leistungen gemäß EN 14366 am Fraunhofer-Institut in Stuttgart.

Montageverfahren

Leichtes, einfach und schnell zu installierendes System durch Steckverbindung mit elastomerem Dichtungsring. Die Verbindung mit einer Tasse gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtheit. Das ULTRA SILENT System aus Polypropylen ist kompatibel mit anderen Kunststoffen in den standardisierten Durchmessern PP/PE-HD/PVC.

Zubehör für die Installation

Eine Reihe von Zubehörteilen ist mit dem ULTRA SILENT Polypropylen-System verbunden, die bei der Realisierung der Abwassersysteme hilfreich sind, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Säcke)
• Entkoppelnde Monoschichthülsen
• Schalldämmplatten in Dreifachschicht
• Befestigungs- und Verankerungsringe für Rohre
• Verbindungsringe mit Antischaum-Dichtungen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems sorgt für bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlichen Lochs schnell durch Schweißen mit der richtigen Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit einer dreischichtigen Co-Extrusion. Die verfügbaren Durchmesser reichen von 32 bis 200 mm und bestehen aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System akustische Isolation, Schlagfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit verleihen, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und Empfangseinrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Orte des Glaubens erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Entsaugung und Staubabsaugung geeignet.

Gestaltungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Referenznorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schallschutzleistungen, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit dem Muffensystem gewährleistet ausreichend Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Abdichtung. Das Polypropylen-Ultra Silent-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC der Standarddurchmesser kompatibel.

Installationszubehör

Der ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile für die Realisierung von Abwassersystemen zugeordnet, darunter:

• Belüftungsventile für den Abfluss
• Rückflußsperren
• Feuerstoppsysteme (Muffen – Bänder – Beutel)
• Einstock-Isolierungen
• Schalldämmplatten in dreifacher Schicht
• Befestigungs- und Verankerungsbandagen für Rohre
• Abdichtungsbandagen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems bewirkt Eigenschaften robuster Zähigkeit, insbesondere in Umweltsituationen bei strengen Kältegraden, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Thermoschweißen, das von erfahrenem Personal mit entsprechender Ausrüstung durchgeführt wird, repariert werden.

Anwendungsbereich

System zum Abfluss von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität im Hinblick auf den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch zur Realisierung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturdehnungskoeffizient von 0,09 mm/mk
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallebenen und einem Schallpegelmesser, der auf der niedrigsten Ebene platziert wurde, bei einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise für Sanitärinstallateure bereitgestellt werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Hinweise in der jeweiligen REFERENZTABLE richtig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

Ein System zur Abwasserentsorgung, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und im Freien, sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich Schallschutz gefordert wird, in Wohn-, Industrie- und Handelsbereichen, öffentlichen und gastgewerblichen Einrichtungen wie Krankenhäusern, Altenheimen und RSA, Hotels, Schulen, und Gottesdiensten. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Entlüftungsanlagen, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Fluids kann kurzfristig bis zu 98°C erreichen, während die langfristige Temperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas und einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid, beachten Sie sorgfältig die entsprechenden VORGABEN in der Referenztabelle.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Ablaufsystem aus schwarzem RAL 9005 Polypropylen (PP), co-extrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) konform ist, geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbegebiete, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Lüftungsanlagen, Extraktion und Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) konform ist, geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbegebiete, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Lüftungsanlagen, Extraktion und Staubsaugen geeignet.

Planungsanweisungen

Das ULTRA SILENT Wasserablaufsystem kann entsprechend der einschlägigen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Ablaufsystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Wasserablaufsystem bemerkenswerte schalldämmende Leistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitung

Leichtes, einfaches und schnelles System zum Einbau, das durch eine Verbindung mit Stecksystem sichert, die durch eine elastomerische Dichtung gewährleistet wird. Die Verbindung mit dem Stecksystem garantiert angemessenen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über lange Zeit gewährleisteten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe nützlicher Zubehörteile zur Realisierung von Ablaufsystemen zugeordnet, darunter:

• Belüftungsventile für die Abläufe
• Rückflussverhinderer
• Brandabschottungssysteme (Muffen – Bänder – Taschen)
• Einlagige Entkopplungshülsen
• Dreischichtige schalldämmende Platten
• Rohrschellen und Verankerungen der Rohre
• Halterungsschellen gegen Abrutschen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines versehentlichen Lochs schnell durch thermische Schweißverbindung von einem Fachmann mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften für den Schallschutz für Wohn-, Industrie-, Handels-, öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs-, Luftzirkulations-, Abzugs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Falltiefen und einem Schallpegelmessgerät, das auf der niedrigsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die in der Regel von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm, 1 Becher von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), dreischichtig coextrudiert. Die Verfügbarkeit für Durchmesser von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemische Substanzen, die in kommunalen und industriellen Abflüssen gelöst sind, verleiht.

Anwendungsbereich

Ein Abflusssystem für Abwasser, das der EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, die Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und hospitality Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultstätten erfordern. Das ULTRA SILENT System eignet sich auch für die Schaffung von Belüftungs-, Luftzirkulations-, Entlüftungs- und Staubsaugungsanlagen.

Gestaltungsanleitung

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der entsprechenden Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile eingesetzt werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (gesetzlich in Italien), bietet das ULTRA SILENT Abwassersystem nachweislich bemerkenswerte Schalldämmungsleistungen, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Ein leichtes, einfaches und schnelles System zu installieren, dank der Verbindung mit einem Stecksystem, das durch eine elastomerische Dichtung sichergestellt wird. Die Verbindung mit einem Muffenanschluss gewährleistet den notwendigen Raum für mögliche Ausdehnungen des Systems mit zuverlässigem und zeitbeständigem Halt. Das ULTRA SILENT System aus Polypropylen ist auch mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Vielzahl nützlicher Zubehörteile zur Umsetzung der Abflusssysteme, darunter:

• Belüftungsventile für Ablauf
• Rückschlagventile
• Feuerdämpfungssysteme (Muffen – Bänder – Taschen)
• Entkopplungsummantelungen aus Einzelschicht
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm robuste Festigkeit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C, die (im Labor getestet) stoßfest sind. Darüber hinaus kann das System bei einem Stoß oder versehentlichen Durchstich schnell repariert werden, indem es von erfahrenem Personal mit der entsprechenden Ausrüstung thermisch geschweißt wird.
