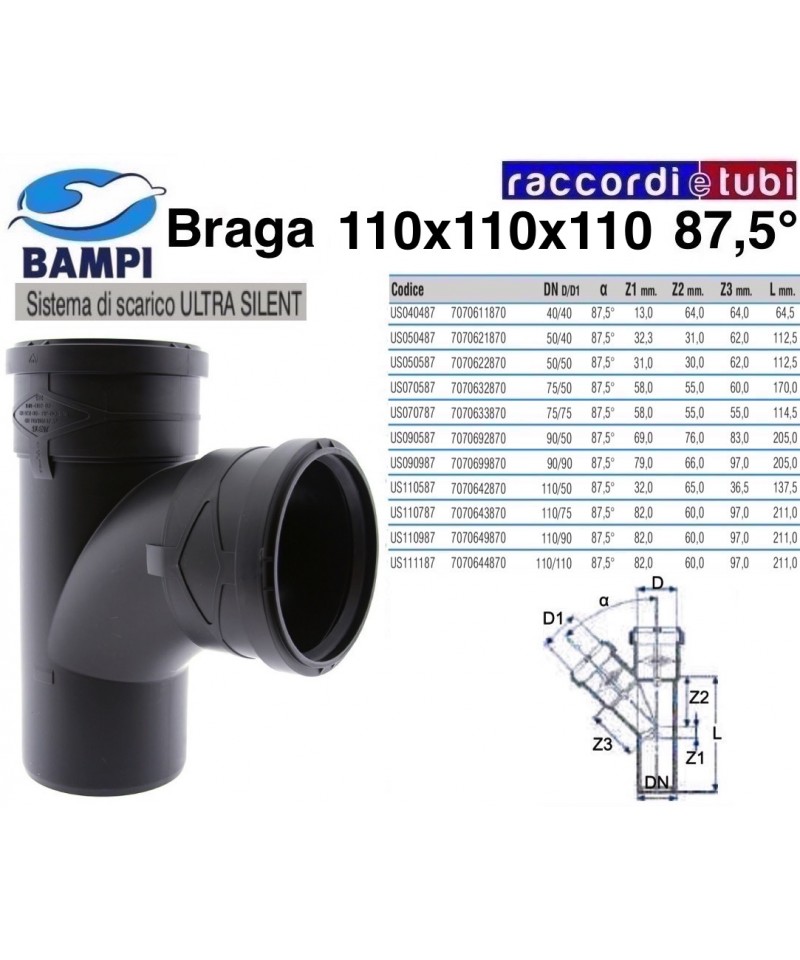

BRAGA MIT ULTRA SILENT EINSTECK DIAM.110X110X110 87,5°

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Gewerbenutzung sowie für öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT System ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugen geeignet.

Eigenschaften und Leistungsmerkmale

• Rohre aus PP-C/MD/PP-C und Zubehör aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der innerhalb des Systems abgeleiteten Flüssigkeit kann kurzfristig bis zu 98°C erreichen, während die langfristige Temperatur 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülungen) und herkömmlichen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien, die in der abgeleiteten Flüssigkeit enthalten sind, beachten Sie bitte sorgfältig die entsprechenden VORSCHRIFTEN in der Bezugstabelle.
• 10 Jahre Garantie auf Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Gewerbe- und Industriegebäude sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Verehrung gefordert wird. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Lüftungs-, Belüftungs-, Absaug- und Staubsaugsystemen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Armaturen aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluid kann kurzfristig bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhe und Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden Angaben in der Bezugstabelle sorgfältig zu beachten
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das System ULTRA SILENT eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen, Entwässerung und Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während sie über einen längeren Zeitraum 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk.
• Brandbeständigkeit der Klasse D-s2, d2 (nach EN 13501-1).
• Schalldruckpegel von 23 dB/(A) Lin gemessen im Labor in einem Prüfstand mit 2 Fallhöhen und einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher von 1 Meter Länge.
• Für den Einsatz von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium sind die entsprechenden VORGABEN der REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtig co-extrudiertem Polypropylen (PP) RAL 9005. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die Anforderungen an die Schallschutzverordnung für Wohn-, Industrie- und Gewerbeimmobilien benötigen, sowie öffentliche und unterbringende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System ist auch für die Installation von Ventilations- und Belüftungsanlagen, Absaugung, Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die Anforderungen an die Schallschutzverordnung für Wohn-, Industrie- und Gewerbeimmobilien benötigen, sowie öffentliche und unterbringende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System ist auch für die Installation von Ventilations- und Belüftungsanlagen, Absaugung, Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorgaben der Entwurf Norm, UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Im Einklang mit DPCM 5/12/1997 zu den passiven Schalldämmanforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem zertifizierte Schallisolationsleistungen gemäß EN 14366 beim Fraunhofer Institut in Stuttgart.

Installationsmodus

Ein leichtes, simples und schnelles System zu installieren dank Verbindung durch Stecksystem, gesichert durch eine elastomere Dichtung. Die Verbindung mit einer Buchse gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von nützlichem Zubehör für die Installation von Abwasseranlagen ausgestattet, darunter:

• Ventil für die Belüftung der Entwässerung
• Rückflussverhinderer
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Einlagige Entkoppelungshülsen
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Verbindungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine ausgeprägte Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch eine thermische Schweißung durch erfahrene Hände mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Gewerbe- und Industrieanlagen sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Belüftungs- und Luftzufuhranlagen, Auszug, Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Kadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann kurzfristig 98°C erreichen, während die Temperatur über längere Zeiträume 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Lineare Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallebenen und einem Schallpegelmesser, der auf der tiefsten Ebene platziert ist, mit einem Ableitungsfluss von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und den allgemein üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von Kg. 1,480 für ein Rohr Ø 110 mm. mit 1 Glas in einer Länge von 1 Meter
• Für die Verwendung von Polypropylen in Gegenwart chemischer Substanzen, die im abgeleiteten Medium enthalten sind, beachten Sie bitte sorgfältig die entsprechenden VORGABEN in der Tabelle.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der Farbe schwarz RAL 9005, coextrudiert in 3 Schichten. Das Sortiment, das Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System akustische Isolation, Stoßfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit gegenüber Substanzen in zivilen und industriellen Abwasserströmen verleihen.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen Konformität im Bereich der akustischen Isolierung für Wohn-, Industrie- und Gewerbe, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kirchen erforderlich ist. Das ULTRA SILENT System ist auch für die Ausführung von Belüftungs- und Luftzirkulationssystemen sowie Staubsaug- und -absauganlagen geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems ULTRA SILENT Rohre und Verbindungen oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über passive akustische Anforderungen in Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schalldämmleistungen, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Einsteckmechanismus, der durch eine elastomere Dichtung sichergestellt wird. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristigen Abdichtung. Das ULTRA SILENT Polypropylen-System ist mit anderen Standardmaterialien in PP/PE-HD/PVC kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von Zubehörteilen zugeordnet, die für die Umsetzung der Abwasseranlagen nützlich sind, darunter:

• Belüftungsventile für die Abläufe
• Rückstauklappen
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkoppelnde Einzellagenhülsen
• Dreischichtige Schalldämmplatten
• Halte- und Verankerungsringe für die Rohre
• Abdichtende Halteringe gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht ihm Eigenschaften von zähem Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Zudem kann das System im Falle eines Stoßes oder eines zufälligen Lochs schnell durch erfahrene Hände mit speziellen Werkzeugen thermoplastisch geschweißt werden.

Anwendungsbereich

System zum Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abzug, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und Schallpegelmesser an der tiefsten Stelle, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise für Installateure zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Glas in einer Länge von 1 Meter.
• Für den Einsatz von Polypropylen im Kontakt mit chemischen Substanzen im abgeleiteten Medium ist sorgfältig auf die entsprechenden Vorschriften in der dazugehörigen REFERENZTABELLE zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), dreischichtig coextrudiert. Die Verfügbarkeit für Durchmesser von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemische Substanzen, die in kommunalen und industriellen Abflüssen gelöst sind, verleiht.

Anwendungsbereich

Ein Abflusssystem für Abwasser, das der EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, die Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und hospitality Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultstätten erfordern. Das ULTRA SILENT System eignet sich auch für die Schaffung von Belüftungs-, Luftzirkulations-, Entlüftungs- und Staubsaugungsanlagen.

Gestaltungsanleitung

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der entsprechenden Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile eingesetzt werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (gesetzlich in Italien), bietet das ULTRA SILENT Abwassersystem nachweislich bemerkenswerte Schalldämmungsleistungen, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Ein leichtes, einfaches und schnelles System zu installieren, dank der Verbindung mit einem Stecksystem, das durch eine elastomerische Dichtung sichergestellt wird. Die Verbindung mit einem Muffenanschluss gewährleistet den notwendigen Raum für mögliche Ausdehnungen des Systems mit zuverlässigem und zeitbeständigem Halt. Das ULTRA SILENT System aus Polypropylen ist auch mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Vielzahl nützlicher Zubehörteile zur Umsetzung der Abflusssysteme, darunter:

• Belüftungsventile für Ablauf
• Rückschlagventile
• Feuerdämpfungssysteme (Muffen – Bänder – Taschen)
• Entkopplungsummantelungen aus Einzelschicht
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm robuste Festigkeit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C, die (im Labor getestet) stoßfest sind. Darüber hinaus kann das System bei einem Stoß oder versehentlichen Durchstich schnell repariert werden, indem es von erfahrenem Personal mit der entsprechenden Ausrüstung thermisch geschweißt wird.

Anwendungsbereich

System zur Entsorgungen von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet ist für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Seniorenheime, Hotels, Schulen und Orte der Verehrung erfordern. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Luftaustausch-, Abzugs- und Staubsauganlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann über einen kurzen Zeitraum bis zu 98°C erreichen, während die Temperatur über einen längeren Zeitraum bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallstufen und Schallpegelmesser am tiefsten Punkt, bei einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und mit gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden BESTIMMUNGEN zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

Ein System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbungebäude, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie über längere Zeit 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, ermittelt im Labor in einer Prüfumgebung mit 2 Fallebenen und Schallpegelmesser, der in der niedrigsten Ebene positioniert war, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und Standardfixierhilfen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Medium ist unbedingt auf die entsprechende REFERENZTABLE aus der Tabelle zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Ablaufsystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften in Bezug auf Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Substanzen in kommunalen und industriellen Abwässern verleiht.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Beherbergungseinrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen, Religionsstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Absaugung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Verbindungen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und in einer halogen-, cadmium- und schwermetallfreien Ausführung hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 nach EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und einem Schallmessgerät, das im tiefsten Stockwerk positioniert ist, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist auf die entsprechenden Vorschriften in der entsprechenden REFERENZTABELLE zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus mehrschichtigem, schwarz RAL 9005 Coextrusions-Polypropylen (PP). Die Palette, die Durchmesser von 32 bis 200 mm umfasst, besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System schalldämmende Eigenschaften, Stoßfestigkeit, Beständigkeit gegen Korrosion, Abrieb und die Angriff von chemischen Stoffen, die in kommunalen und industriellen Abwässern gelöst sind, verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftsystemen, Entzug und Staubsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftsystemen, Entzug und Staubsaugung geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der relevanten Normen, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder als Alternative BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit dem Gelenk garantiert ausreichend Platz für mögliche Ausdehnungen des Systems mit einer verlässlichen und langfristig garantierten Abdichtung. Das ULTRA SILENT Polypropylen-System ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung von Abwassersystemen zugeordnet, darunter:

• Ventile zur Belüftung des Abwassers
• Rückschlagventile
• Feuertrennsysteme (Muffen – Bänder – Säcke)
• Einschichtige Entkoppelungsmanschetten
• Schalldämmplatten in Dreischichtausführung
• Fixier- und Verankerungs-Elemente für Rohre
• Abrutschsichere Dichtungen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere unter extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder zufälligen Lochs schnell durch professionelle thermische Schweißtechniken mit geeigneten Geräten repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in schwarzer RAL 9005 Farbe, coextrudiert in 3 Schichten. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Substanzen in kommunalen und industriellen Abwassersystemen verleihen.

Anwendungsbereich

System zur Entsorgung von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden ist, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime, Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erfüllen müssen. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Entlüftungsanlagen sowie zur Staubabsaugung geeignet.

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem zertifizierte gute Schalldämmwerte gemäß EN 14366, bestätigt durch das Fraunhofer-Institut in Stuttgart.

Installationsanleitung

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Steckelemente, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den passenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Abdichtung. Das ULTRA SILENT Polypropylen-System ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System umfasst eine Reihe von Zubehörteilen, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Belüftungsventile für Abflüsse
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Entkopplungshülsen aus einlagigem Material
• Schalldämmplatten aus dreischichtigem Material
• Befestigungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Rausch und Saugdruck

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine ausgesprochen robuste Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Wärmeschweißen von versiertem Handwerk mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Entsorgung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Anforderungen an den Schallschutz im Wohn-, Gewerbe- und Industriebereich sowie für öffentliche und einrichtungsnahe Räume wie Krankenhäuser, Seniorenheime, RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Luftaustauschsystemen, Absaugungen und Staubabsaugungen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittiche aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und enthalten keine Halogene, Cadmium oder Schwermetalle.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98°C erreichen, während sie über längere Zeiträume 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Testbedingungen mit 2 Fallebenen und einem Schallpegelmesser auf der tiefsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Bei Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium sind die entsprechenden ANGABEN in der Tabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreischichtig co-extrudiertem Polypropylen (PP) nach RAL 9005. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schallschutzkonformität für Wohn-, Industrie- und Gewerbeeinrichtungen sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftzirkulations-, Extraktions- und Staubsauganlagen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schallschutzkonformität für Wohn-, Industrie- und Gewerbeeinrichtungen sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftzirkulations-, Extraktions- und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der zutreffenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schalldämmanforderungen innerhalb von Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schalldämmwerte, die gemäß EN 14366 am Fraunhofer Institut in Stuttgart zertifiziert sind.

Installationsverfahren

Leichtes, einfaches und schnelles System, das dank des Steckverbinders mit elastomerischer Dichtung installiert wird. Die Verbindung mit dem Anschlussstück gewährleistet ausreichend Platz für mögliche Extensionsbewegungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen für die Erstellung der Abwassersysteme zugeordnet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Einlagige Entkopplungsmantel
• Schalldämmplatten mit dreifacher Schichtung
• Befestigungs- und Verankerungsringe für Rohre
• Anti-Abreiß-Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis -20°C (im Labor getestet). Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch Thermoschweißen mit fachmännischer Handhabung und entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System für die Abführung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Übereinstimmung mit der akustischen Isolierung für Wohn-, Industrie- und Handelsanwendungen sowie für öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Anbetung erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Extraktion und Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Kadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit 98°C erreichen, während die Langzeitemperatur 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und Schallpegelmesser auf der untersten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gebräuchlichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 Kg für ein Rohr Ø 110 mm. mit 1 Becher einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden VORSCHRIFTEN in der zugehörigen TABELLE zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.
