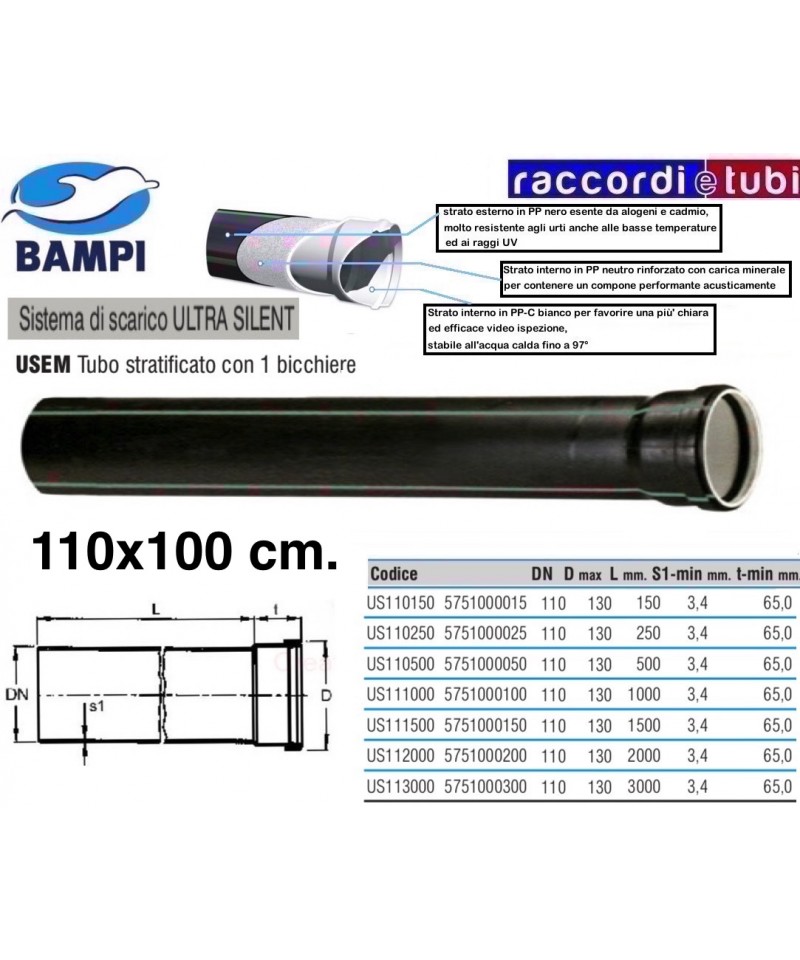

TUBO PP-ULTRA SILENT 1 BICCHIERE cm.110X100

Anwendungsbereich

System für die Entsorgung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen Konformität im Hinblick auf den Schallschutz gefordert wird, für Wohn-, Industrie- und Handelsanwendungen sowie öffentliche und gemeinschaftliche Einrichtungen wie Krankenhäuser, Seniorenheime und RSA, Hotels, Schulen, Orte der Verehrung. Das ULTRA SILENT-System ist auch für die Ausführung von Belüftungs- und Luftzirkulationsanlagen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig bis zu 98°C erreichen, während sie langfristig bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeit in Klasse D-s2, d2 (nach EN 13501-1)
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor unter Testbedingungen mit 2 Fallhöhen und einem Schallmessgerät auf der tiefsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülungen) und weit verbreiteten Befestigungsringen, die normalerweise von Installationshandwerkern verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Für den Einsatz von Polypropylen in Anwesenheit chemischer Substanzen im abgeführten Medium sind die entsprechenden Hinweise in der Referenztabelle genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen Konformität hinsichtlich des Schallschutzes für Wohn-, Industriebauten und Handelsgebäude, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, religiöse Stätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs-, Luftzirkulations-, Abzugs- und Staubabsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während die Temperatur bei längerem Betrieb bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallmessgerät in der tiefsten Ebene ermittelt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Glas von 1 Meter Länge.
• Bei Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium, beachten Sie bitte genau die entsprechenden VORSCHRIFTEN in der zugehörigen TABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, die eine Konformität hinsichtlich des Schallschutzes in Wohn-, Industrie- und Handelsnutzung sowie in öffentlichen und gewerblichen Einrichtungen wie Krankenhäusern, Pflegeheimen und RSA, Hotels, Schulen, Gottesdiensten erfordern. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen, Abzug, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des abgeleiteten Fluids innerhalb des Systems kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfanlage mit 2 Fallhöhen und einem Schallpegelmessgerät, das auf der niedrigsten Ebene platziert ist, mit einem Abfluss von 4 Litern/Sekunde (entspricht gleichzeitiger Entleerung von 2 Toiletten) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Mundstück von 1 Meter Länge
• Für den Einsatz von Polypropylen in Gegenwart von chemischen Substanzen, die im abgeleiteten Fluid enthalten sind, beachten Sie bitte sorgfältig die entsprechende REFERENZTABELLE.
• 10 Jahre Garantie gegen Produktionsfehler

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften für den Schallschutz für Wohn-, Industrie-, Handels-, öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs-, Luftzirkulations-, Abzugs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Falltiefen und einem Schallpegelmessgerät, das auf der niedrigsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die in der Regel von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm, 1 Becher von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarz RAL 9005 coextrudiertem Polypropylen (PP) mit 3 Schichten. Die Palette, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch in Abwasser gelöste Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen sowie zur Abführung von Staub geeignet.

Planungshinweise

Das ULTRA SILENT-Wassersystem kann gemäß den Anforderungen der entsprechenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ Ventilationsventile BAMVENT verwendet werden. Im Einklang mit dem DPCM vom 5.12.1997 über passive akustische Anforderungen innerhalb von Gebäuden (in Kraft in Italien) bietet das ULTRA SILENT-Abflusssystem nachweislich signifikante Schalldämmwerte, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montagebedingungen

Leichtes, einfach und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Der Anschluss mit einem Muffen gewährleistet den notwendigen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristig sicheren Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffen in Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT-Polypropylen-System gehören eine Reihe nützlicher Zubehörteile zur Realisierung der Abflusssysteme, darunter:

• Ventile zur Ventilation des Abflusses
• Rückstausicherungen
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelungsmanteln aus einlagigem Material
• Schalldämmplatten in dreilagiger Ausführung
• Vorrichtungen zur Befestigung und Verankerung der Rohre
• Abdichtungsdichtungen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungen mit extrem kalten Temperaturen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Außerdem kann das System im Falle eines Stoßes oder versehentlichen Durchlochs schnell durch Heißversiegelung von einem erfahrenen Fachmann mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Größen reichen von 32 bis 200 mm und bestehen aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Substanzen, die in kommunalen und industriellen Abwässern enthalten sind, verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innen im Gebäude und außen sowie im Boden verlegt) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Orte des Glaubens erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Abluft, Staubabsaugung.

Planungsanleitung

Das ULTRA SILENT Abwasserentsorgungssystem kann gemäß den vorgeschriebenen Normen, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT-Belüftungsventile. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen in Gebäuden (in Kraft in Italien) bietet das ULTRA SILENT Abwasserentsorgungssystem nachweislich gute Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbinders, gesichert durch eine elastomerische Dichtung. Die Verbindung mit dem Hohlraum garantiert den nötigen Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen zur Errichtung der Entwässerungsanlagen zugeordnet, darunter:

• Belüftungsventile für die Entwässerung
• Rückstauventile
• Feuerschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsrohre einlagig
• Schalldämmplatten in Dreischichtausführung
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht robuste Eigenschaften, insbesondere in kalten Umgebungen mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Schweißarbeit von einem Fachmann mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zum Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abzug, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und Schallpegelmesser an der tiefsten Stelle, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise für Installateure zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Glas in einer Länge von 1 Meter.
• Für den Einsatz von Polypropylen im Kontakt mit chemischen Substanzen im abgeleiteten Medium ist sorgfältig auf die entsprechenden Vorschriften in der dazugehörigen REFERENZTABELLE zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbeeinrichtungen, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Orte des Glaubens erfordern. Das ULTRA SILENT-System ist auch für die Errichtung von Ventilations-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während sie langfristig 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, bei einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von kg 1,480 für ein Rohr Ø 110 mm. aus 1 Becher mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid, die entsprechenden Tabellenvorgaben sorgfältig beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Belüftungsanlagen, Extraktion, Staubabsaugung geeignet.

Eigenschaften und Betriebseigenschaften

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.

• Die Temperatur des im System abgeleiteten Mediums kann kurzzeitig 98 °C erreichen, während die Temperatur langfristig 95 °C erreichen kann.

• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).

• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK.

• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1).

• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhe und Schallpegelmesser, der in der tiefsten Etage positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Kassetten) und üblichen Befestigungsringen, die normalerweise für Installateure vorgesehen sind (Typ Mupro gelb).

• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.

• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.

• Bei der Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium ist auf die entsprechenden VORSCHRIFTEN in der entsprechenden TABELLE zu achten.

• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus rohrförmigen und verstärkten Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resilienz gegenüber in kommunalen und industriellen Abflüssen gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles System zur Installation dank der Verbindung mit Einschub, sichergestellt durch eine elastomere Dichtung. Die Verbindung mit einer Muffe gewährleistet den notwendigen Platz für mögliche Ausdehnungen der Installation mit einer zuverlässigen und langfristig gesicherten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist zudem mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen sind eine Reihe von Zubehörteilen erhältlich, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Feuerlöscher-Systeme (Hülsen – Bänder – Säcke)
• Einlagige Entkopplungs-Ummantelungen
• Akustikplatten mit dreilagiger Struktur
• Befestigungs- und Ankerbänder für Rohre
• Abdichtungsbänder gegen Herausziehen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems sorgt für eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Durchbohrung schnell durch einen erfahrenen Fachmann mit der entsprechenden Ausrüstung thermoplastisch geschweißt werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdboden), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und BTH, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftungs- und Lüftungsanlagen, Abzug, Staubsaugen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdboden), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und BTH, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftungs- und Lüftungsanlagen, Abzug, Staubsaugen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Durchführung der Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetz, das in Italien in Kraft ist) bietet das ULTRA SILENT Abwassersystem anerkannte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsverfahren

Leichtes, einfach und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomere Dichtung sichergestellt wird. Die Verbindung mit dem Muffen sorgt für ausreichend Raum für mögliche Ausdehnungen der Anlage mit zuverlässigem und dauerhaftem Dichtungsgrad. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe nützlicher Zubehörteile zur Realisierung von Entwässerungsanlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Einlagige Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Rutschfeste Dichtungsringe

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System bei Stößen oder versehentlichem Durchstoßen schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus polypropylen (PP) in schwarz RAL 9005, coextrudiert in 3 Schichten. Die Produktreihe, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System hervorragende Eigenschaften in der Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Resistenz gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleiht.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen eine Konformität mit den Anforderungen an die Schalldämmung für Wohn-, Industrie- und Gewerbegebäude, öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Entlüftung und Staubabsaugung.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der maßgeblichen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können für die Lüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen in Gebäuden (Gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem hervorragende Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank des Steckverbinders, der durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe nützlicher Zubehörteile zur Erstellung der Abwassersysteme, unter anderem:

• Ventile zur Belüftung der Abwasserleitung
• Rückstauklappen
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Einlagige Entkopplungshülsen
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder einer versehentlichen Durchdringung schnell durch qualifiziertes Handschweißen mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Geschäftsgebäude sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Luftaustauschsystemen, Extraktion und Staubsaugen geeignet.

Merkmale und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der im System abgeleiteten Flüssigkeit kann kurzfristig 98 °C erreichen, während sie über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und Schallmessgerät auf der untersten Ebene, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Befestigungsringen, die üblicherweise von Installateuren verwendet werden (z. B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden Angaben in der zugehörigen REFERENZZEITUNG sorgfältig zu beachten
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeansprüche, öffentliche Gebäude und Unterkünfte wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch zur Realisierung von Lüftungs- und Belüftungsanlagen, Extraction und Staubabsaugung geeignet.

Eigenschaften und Betriebsmerkmale

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie über längere Zeiträume bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (entsprechend EN 13501-1)
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem an der tiefsten Stelle positionierten Schallmessgerät, bei einer Ablassmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und normalen Befestigungsringen, die typischerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Beim Einsatz von Polypropylen in Anwesenheit von im Blatt abgelassenen Chemikalien sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und umfasst Rohre und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schallisolierende Eigenschaften, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegenüber chemisch gelösten Stoffen in städtischen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) konzipiert ist, geeignet für Einrichtungen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Absaugungen und Staubabsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser, das gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) konzipiert ist, geeignet für Einrichtungen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Absaugungen und Staubabsaugung geeignet.

Planungsanleitung

Das ULTRA SILENT-System kann gemäß den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-System annehmbare Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles installierbares System dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit dem Muffenanschluss gewährleistet den angemessenen Platz für mögliche Erweiterungen des Systems mit zuverlässigem und dauerhaftem Halt. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-Polypropylensystem sind verschiedene Zubehörteile zugeordnet, die für die Installation der Entwässerungssysteme nützlich sind, darunter:

• Ventile zur Belüftung der Entwässerung
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelnde Beschichtungen in einlagiger Ausführung
• Schalldämmplatten in dreilagiger Ausführung
• Halte- und Verankerungsringe für Rohre
• Abrutschsperren

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines unbeabsichtigten Lochs schnell durch professionelle Wärmeschweißung mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreischichtig co-extrudiertem Polypropylen (PP) nach RAL 9005. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schallschutzkonformität für Wohn-, Industrie- und Gewerbeeinrichtungen sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftzirkulations-, Extraktions- und Staubsauganlagen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schallschutzkonformität für Wohn-, Industrie- und Gewerbeeinrichtungen sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftzirkulations-, Extraktions- und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der zutreffenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schalldämmanforderungen innerhalb von Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schalldämmwerte, die gemäß EN 14366 am Fraunhofer Institut in Stuttgart zertifiziert sind.

Installationsverfahren

Leichtes, einfaches und schnelles System, das dank des Steckverbinders mit elastomerischer Dichtung installiert wird. Die Verbindung mit dem Anschlussstück gewährleistet ausreichend Platz für mögliche Extensionsbewegungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen für die Erstellung der Abwassersysteme zugeordnet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Einlagige Entkopplungsmantel
• Schalldämmplatten mit dreifacher Schichtung
• Befestigungs- und Verankerungsringe für Rohre
• Anti-Abreiß-Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis -20°C (im Labor getestet). Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch Thermoschweißen mit fachmännischer Handhabung und entsprechender Ausrüstung repariert werden.
