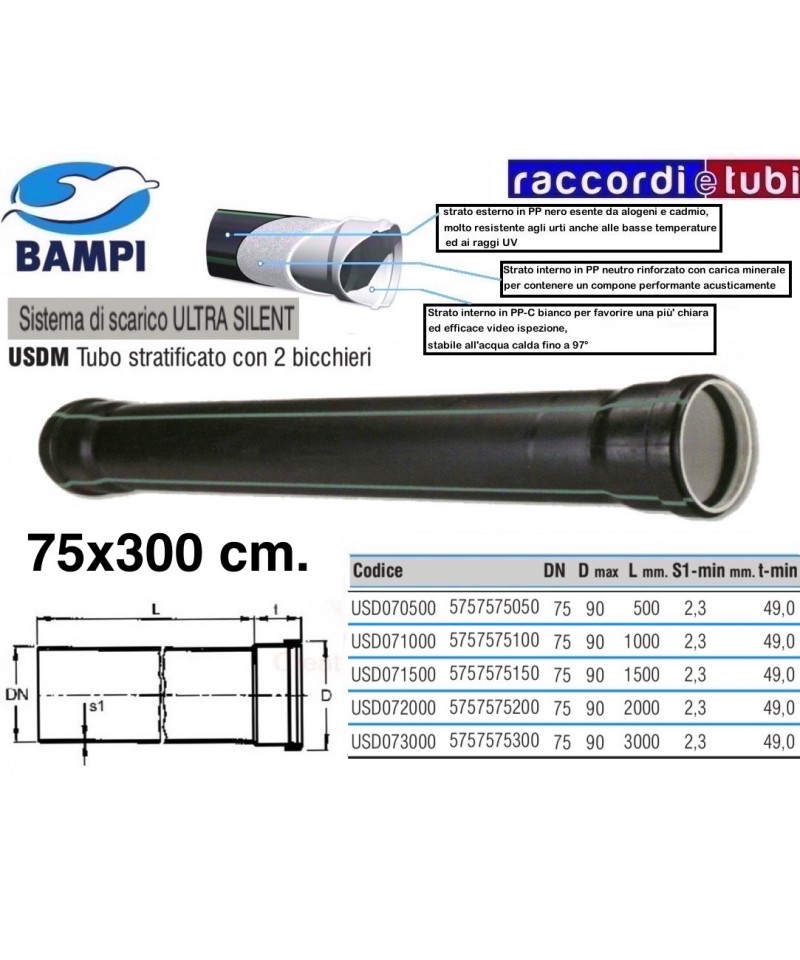

TUBO PP-ULTRA SILENT 2 BECHER cm.75X300

Anwendungsbereich

Ein System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbungebäude, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie über längere Zeit 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, ermittelt im Labor in einer Prüfumgebung mit 2 Fallebenen und Schallpegelmesser, der in der niedrigsten Ebene positioniert war, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und Standardfixierhilfen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Medium ist unbedingt auf die entsprechende REFERENZTABLE aus der Tabelle zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und die Aggressivität chemischer Substanzen, die in kommunalen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und außen sowie im Erdreich) und für Anlagen in Gebäuden geeignet ist, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeobjekte sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorschriften der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte zertifizierte Schallschutzeigenschaften gemäß EN 14366, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsverfahren

Leichtes, simples und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das Polypropylen ULTRA SILENT-System ist mit einer Vielzahl nützlicher Zubehörteile für die Realisierung von Entwässerungssystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandabschottungssysteme (Muffen – Bänder – Beutel)
• Einlagige Entkoppelungsmantel
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschfeste Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle von Stoß oder versehentlichem Loch schnell durch Fachpersonal mit spezieller Ausrüstung durch Heißsiegelung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdboden) entspricht und geeignet ist für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Handelsnutzung, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Anbetung erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung und Staubabsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der im System abgeleiteten Flüssigkeit kann für kurze Zeit 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brennbarkeit in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallhöhen und einem Schallpegelmessgerät, das auf der niedrigsten Etage platziert wurde, bei einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Montageschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von kg 1,480 für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im Abflussmedium sind die Angaben in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdboden), geeignet für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und soziale Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser bestehen. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig 98 °C erreichen, während die Temperatur langfristig 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten der Klasse D-s2, d2 (nach EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, labormäßig in einer Prüfumgebung mit 2 Fallflächen und einem Schallpegelmesser auf der untersten Ebene gemessen, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Stoffen im abgeleiteten Medium sind die entsprechenden VORSCHRIFTEN in der Tabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Geschäftszwecke, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System eignet sich auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohrsysteme in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, die das ULTRA SILENT System bilden, sind vollständig recycelbar und werden frei von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser auf der niedrigsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht dem gleichzeitigen Abfluss von 2 WC-Spülkästen) und Montageklammern üblicher Art, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die Anforderungen in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarz coextrudiertem Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zum Abtransport von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes, außen sowie im Erdbereich) und geeignet ist für Anlagen in Gebäuden, die eine Einhaltung der Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzungen sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erfordern. Das System ULTRA SILENT ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen sowie für die Absaugung von Staub geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der geltenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem signifikante, nach der EN 14366 am Fraunhofer Institut in Stuttgart zertifizierte Schallschutzleistungen.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank des Steckverbindungssystems, das durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Muffenanschluss gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Reihe von nützlichem Zubehör für die Herstellung von Entwässerungsanlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Monostratige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsclamps für Rohre
• Rutschsichere Verbindungsleitungsschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch Schweißarbeiten von geschultem Personal mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Ablaufsystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften in Bezug auf Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Substanzen in kommunalen und industriellen Abwässern verleiht.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Beherbergungseinrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen, Religionsstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Absaugung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Verbindungen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und in einer halogen-, cadmium- und schwermetallfreien Ausführung hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 nach EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und einem Schallmessgerät, das im tiefsten Stockwerk positioniert ist, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist auf die entsprechenden Vorschriften in der entsprechenden REFERENZTABELLE zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Handelsnutzung, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abzug und Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und häufig verwendeten Montageschellen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Beim Einsatz von Polypropylen in Gegenwart von Chemikalien, die im abgeleiteten Fluid enthalten sind, sind die Vorschriften in der entsprechenden REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität bezüglich Schalldämmung für Wohn-, Industrie- und Gewerbeobjekte gefordert ist, sowie für öffentliche und gewerbliche Gebäude wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Religionsstätten. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs-, Luftzufuhr-, Absaugung und Staubabsaugungssystemen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeitsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm, 1 Glas mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Medium, beachten Sie sorgfältig die entsprechenden VORGABEN in der jeweiligen TABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System zum Abfluss von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität im Hinblick auf den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch zur Realisierung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturdehnungskoeffizient von 0,09 mm/mk
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallebenen und einem Schallpegelmesser, der auf der niedrigsten Ebene platziert wurde, bei einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise für Sanitärinstallateure bereitgestellt werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Hinweise in der jeweiligen REFERENZTABLE richtig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus polypropylen (PP) in schwarz RAL 9005, coextrudiert in 3 Schichten. Die Produktreihe, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System hervorragende Eigenschaften in der Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Resistenz gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleiht.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen eine Konformität mit den Anforderungen an die Schalldämmung für Wohn-, Industrie- und Gewerbegebäude, öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Entlüftung und Staubabsaugung.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der maßgeblichen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können für die Lüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen in Gebäuden (Gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem hervorragende Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank des Steckverbinders, der durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe nützlicher Zubehörteile zur Erstellung der Abwassersysteme, unter anderem:

• Ventile zur Belüftung der Abwasserleitung
• Rückstauklappen
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Einlagige Entkopplungshülsen
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder einer versehentlichen Durchdringung schnell durch qualifiziertes Handschweißen mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit drei Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Schalldämmeigenschaften, Widerstand gegen Stoß, Korrosion, Abrieb und Chemikalienangriffe verleiht, die in kommunalen und industriellen Abwässern gelöst sind.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Schalldämmung für Wohn-, Gewerbe- und Industriebauten erforderlich ist, sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Auszüge und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Entsprechend dieser Vorschriften können für die Belüftung des Abwassersystems ULTRA SILENT Rohre und Verbindungsstücke oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzwerte gemäß EN 14366, zertifiziert vom Fraunhofer-Institut in Stuttgart.

Installationsweise

Leichtes, einfaches und schnelles System, das dank der Steckverbindung mit elastomerischer Dichtung installiert werden kann. Die Verbindung mit dem Steckabschnitt gewährleistet ausreichend Platz für mögliche Ausdehnungen der Anlage mit zuverlässigem und langlebigem Halt. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Das ULTRA SILENT System aus Polypropylen ist mit einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen ausgestattet, darunter:

• Belüftungsventile für das Abwassersystem
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsschellen für Rohre
• Rüttelsichere Dichtschellen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems verleiht ihm herausragende Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Wärmeschweißen von erfahrenem Personal mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflussystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, dreischichtig coextrudiert. Die Produktreihe, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schallisolierende Eigenschaften sowie Widerstandsfähigkeit gegen Stöße, Korrosion, Abnutzung und chemisch angreifende Substanzen im kommunalen und industriellen Abwasser verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Boden verlegt), geeignet für Anlagen in Gebäuden, in denen für Wohn-, Industrie- und Gewerbenutzung eine Einhaltung der Schallschutzvorschriften erforderlich ist, wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Staubabsaugungen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über passive akustische Anforderungen in Gebäuden (gesetzlich gültig in Italien) bietet das ULTRA SILENT Abwassersystem nach EN 14366, zertifiziert vom Fraunhofer-Institut in Stuttgart, bemerkenswerte Schalldämmungsleistungen.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem, das durch die Verbindungsanordnung mit Dichtungselement gewährleistet wird. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das Polypropylen ULTRA SILENT-System ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehört eine Vielzahl von nützlichen Zubehörteilen zur Umsetzung der Abwassersysteme, darunter:

• Belüftungsventile
• Rückschlagventile
• Feuerabschottungssysteme (Muffen - Bänder - Säcke)
• Entkopplungsrohre aus einstöckigem Material
• Dreischicht-Schalldämmplatten
• Befestigungs- und Ankerbänder für Rohre
• Rutschsichere Dichtungsbänder

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT-Systems verleiht ihm bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System im Falle eines Aufpralls oder einer versehentlichen Beschädigung schnell durch thermisches Schweißen durch eine erfahrene Hand mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der schwarz RAL 9005, coextrudiert mit 3 Schichten. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, welche dem System akustische Isolation, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen Chemikalien, die in kommunalen und industriellen Abflüssen gelöst sind, verleihen.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an die akustische Isolation für Wohn-, Industrie- und Handelsanwendungen, öffentliche und Unterbringungseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftkanalsystemen, Abzugs- und Staubsauganlagen geeignet.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an die akustische Isolation für Wohn-, Industrie- und Handelsanwendungen, öffentliche und Unterbringungseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftkanalsystemen, Abzugs- und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß der entsprechenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Armaturen des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT-Belüftungsventile. Unter Beachtung des DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gesetzlich in Italien), bietet das ULTRA SILENT Abwassersystem hervorragende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles System zur Installation dank der Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und zeitlich garantierten Dichtigkeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffverbindungen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung von Abwassersystemen zugeordnet, darunter:

• Ventile für die Abwasserbelüftung
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkopplende Monoschichthülsen
• Schallschutzplatten mit dreischichtiger Konstruktion
• Befestigungs- und Ankerklammern für Rohre
• Halteringe zur Sicherstellung der Auszugssicherheit

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht Eigenschaften einer starken Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C (im Labor getestet). Zudem kann das System im Falle eines Aufpralls oder eines zufälligen Lochs schnell durch eine Thermosiegelung von erfahrenem Personal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreischichtigem Polypropylen (PP) in der Farbe RAL 9005. Das Sortiment, das Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungen, die mit Mineralstoffen (MD) verstärkt sind, wodurch das System über Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemische Substanzen in kommunalen und industriellen Abflüssen verfügt.

Anwendungsbereich

System für den Abfluss von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) konzipiert ist. Es eignet sich für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen sowie für öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Lüftungsanlagen, Abzug und Staubsaugen geeignet.

Anwendungsbereich

System für den Abfluss von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) konzipiert ist. Es eignet sich für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen sowie für öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Lüftungsanlagen, Abzug und Staubsaugen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der entsprechenden Entwurfsnorm, der UNI EN 12056-2, dimensioniert werden. Laut diesen Vorgaben können zur Ventilation des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Ventilatoren verwendet werden. Gemäß dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen in Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem beachtliche Schallschutzleistungen, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Einstecken, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss garantiert den ausreichenden Platz für eventuelle Verformungen des Systems mit einer zuverlässigen und langfristig garantierten Dichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien aus PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör zur Installation

Das ULTRA SILENT Polypropylen-System wird mit einer Reihe von Zubehörteilen geliefert, die für die Installation von Entwässerungssystemen nützlich sind, darunter:

• Belüftungsventile für die Entwässerung
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Säcke)
• Entkopplende Einhüllungen aus einstelligem Material
• Schallschutzelemente aus dreilagigem Material
• Fixierungs- und Verankerungsbandagen für Rohre
• Dichtungsbandagen gegen Abrutschen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften einer robusten Festigkeit, insbesondere in kalten, rauen Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System im Falle eines Stoßes oder unabsichtlichen Lochs schnell durch fachgerechte Wärmeverbindung mit spezieller Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften für den Schallschutz für Wohn-, Industrie-, Handels-, öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs-, Luftzirkulations-, Abzugs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Falltiefen und einem Schallpegelmessgerät, das auf der niedrigsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die in der Regel von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm, 1 Becher von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler.
