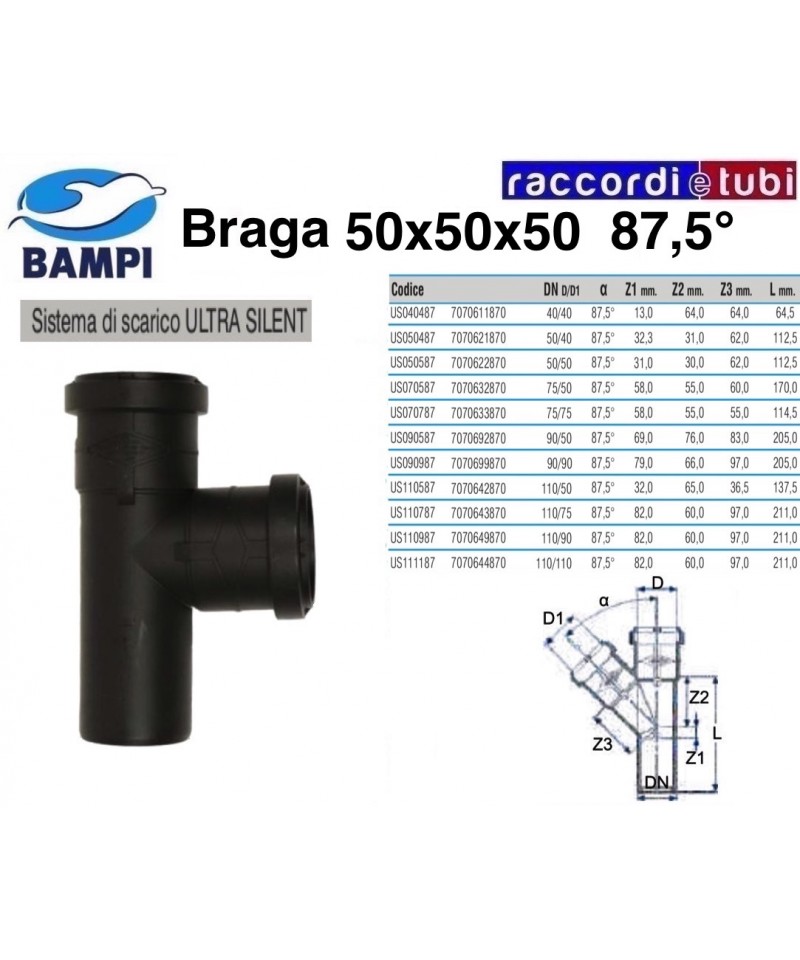

BRAGA MIT ULTRA SILENT ANSCHLUSS DIAM.50X50X50 87,5°

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus rohrförmigen und verstärkten Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Resilienz gegenüber in kommunalen und industriellen Abflüssen gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern, das gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet ist für Anlagen in Gebäuden, in denen eine Übereinstimmung hinsichtlich der Schallschutzanforderungen für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen sowie zur Abluft- und Staubsaugerextraktion geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß DPCM 5/12/1997 über die passiven akustischen Anforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmodus

Leichtes, einfaches und schnelles System zur Installation dank der Verbindung mit Einschub, sichergestellt durch eine elastomere Dichtung. Die Verbindung mit einer Muffe gewährleistet den notwendigen Platz für mögliche Ausdehnungen der Installation mit einer zuverlässigen und langfristig gesicherten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist zudem mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen sind eine Reihe von Zubehörteilen erhältlich, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Feuerlöscher-Systeme (Hülsen – Bänder – Säcke)
• Einlagige Entkopplungs-Ummantelungen
• Akustikplatten mit dreilagiger Struktur
• Befestigungs- und Ankerbänder für Rohre
• Abdichtungsbänder gegen Herausziehen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems sorgt für eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Durchbohrung schnell durch einen erfahrenen Fachmann mit der entsprechenden Ausrüstung thermoplastisch geschweißt werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdboden), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und BTH, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftungs- und Lüftungsanlagen, Abzug, Staubsaugen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdboden), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und BTH, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Durchführung von Belüftungs- und Lüftungsanlagen, Abzug, Staubsaugen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Durchführung der Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetz, das in Italien in Kraft ist) bietet das ULTRA SILENT Abwassersystem anerkannte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsverfahren

Leichtes, einfach und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomere Dichtung sichergestellt wird. Die Verbindung mit dem Muffen sorgt für ausreichend Raum für mögliche Ausdehnungen der Anlage mit zuverlässigem und dauerhaftem Dichtungsgrad. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe nützlicher Zubehörteile zur Realisierung von Entwässerungsanlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Einlagige Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Rutschfeste Dichtungsringe

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System bei Stößen oder versehentlichem Durchstoßen schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) im Coextrusionsverfahren mit 3 Schichten. Die verfügbaren Größen mit Durchmessern von 32 bis 200 mm bestehen aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und das Eindringen chemischer Substanzen, die in kommunalen und industriellen Abwässern gelöst sind, verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, im Freien sowie im Erdboden) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche und empfangende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch geeignet für die Ausführung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubsauganlagen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, im Freien sowie im Erdboden) geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche und empfangende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT-System ist auch geeignet für die Ausführung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können zur Realisierung der Belüftung des Abwassersystems ULTRA SILENT-Rohre und -Verbindungen oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den Anforderungen an den passiven Schallschutz in Gebäuden (gesetzlich in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schalldämmeigenschaften, die entsprechend der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank der Verbindung durch Stecken, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Verbindungsstück gewährleistet den angemessenen Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit gewährleisteten Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in den Standarddurchmessern.

Zubehör zur Installation

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe nützlicher Zubehörteile zur Realisierung der Entwässerungsanlagen, darunter:

• Ventile zur Belüftung des Abwassers
• Rückschlagventile
• Brandschutzeinrichtungen (Muffen – Bänder – Taschen)
• Entkopplende Einzellagen
• Schalldämmplatten im Dreischichtverfahren
• Befestigungs- und Verankerungsringe für Rohre
• Rutschsichere Dichtkragen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robustem Widerstand, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zur Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Fachpersonal mit geeigneter Ausrüstung thermoplastisch repariert werden.

Anwendungsbereich

System für die Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbegebiete, öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftzufuhrsystemen, Entlüftung, Staubsaugen geeignet.

Merkmale und Betriebsleistung

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der im System abgeführten Flüssigkeit kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur für einen längeren Zeitraum bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturausdehnungskoeffizient von 0,09 mm/mk
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) gemäß Laborbeurteilung in einer Prüfungsumgebung mit 2 Fallstufen und Schallpegelmesser am tiefsten Punkt, mit einer Abflussrate von 4 l/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Glas von 1 Meter Länge
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeführten Fluid ist sorgfältig auf die entsprechenden VORGABEN in der Bezugstabelle zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreischichtig co-extrudiertem Polypropylen (PP) nach RAL 9005. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schallschutzkonformität für Wohn-, Industrie- und Gewerbeeinrichtungen sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftzirkulations-, Extraktions- und Staubsauganlagen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schallschutzkonformität für Wohn-, Industrie- und Gewerbeeinrichtungen sowie öffentliche und empfangende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftzirkulations-, Extraktions- und Staubsauganlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der zutreffenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schalldämmanforderungen innerhalb von Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schalldämmwerte, die gemäß EN 14366 am Fraunhofer Institut in Stuttgart zertifiziert sind.

Installationsverfahren

Leichtes, einfaches und schnelles System, das dank des Steckverbinders mit elastomerischer Dichtung installiert wird. Die Verbindung mit dem Anschlussstück gewährleistet ausreichend Platz für mögliche Extensionsbewegungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen für die Erstellung der Abwassersysteme zugeordnet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Einlagige Entkopplungsmantel
• Schalldämmplatten mit dreifacher Schichtung
• Befestigungs- und Verankerungsringe für Rohre
• Anti-Abreiß-Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis -20°C (im Labor getestet). Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch Thermoschweißen mit fachmännischer Handhabung und entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarz RAL 9005 Polypropylen (PP) mit 3-Schicht Coextrusion. Die Produktpalette ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohrleitungen und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System akustische Isolation, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Stoffe im städtischen und industriellen Abwasser verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern, das nach EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) konform ist, geeignet für Anlagen in Gebäuden, wo eine Konformität in Bezug auf Schallschutz erforderlich ist, in Wohn-, Industrie- und Gewerbegebieten, sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Verehrung. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Belüftungs- und Lüftungssystemen, Abzug, Staubsaugen.

Anwendungsbereich

System für die Ableitung von Abwässern, das nach EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) konform ist, geeignet für Anlagen in Gebäuden, wo eine Konformität in Bezug auf Schallschutz erforderlich ist, in Wohn-, Industrie- und Gewerbegebieten, sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Verehrung. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Belüftungs- und Lüftungssystemen, Abzug, Staubsaugen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der maßgeblichen Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems die Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ die Belüftungsventile BAMVENT verwendet werden. Im Einklang mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindungen mit Einstecktechnik, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Mundstück gewährleistet den erforderlichen Platz für mögliche Ausdehnungen des Systems und eine verlässliche und langlebige Abdichtung. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von Zubehörteilen zugeordnet, die für die Realisierung der Abwassersysteme nützlich sind, darunter:

• Belüftungsventile für das Abwasser
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkoppelnde Monoschichtschläuche
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsbänder für die Rohre
• Rutschfeste Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht robuste Eigenschaften, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines versehentlichen Lochs schnell durch Wärmeschweißen von einem erfahrenen Fachmann mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), dreischichtig coextrudiert. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System akustische Isolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch in Abwässern gelöste Stoffe bietet.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet ist für Anlagen in Gebäuden, die eine Konformität bezüglich der akustischen Isolierung für Wohn-, Gewerbe- und öffentliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Anbetung verlangen. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Lufterneuerungssystemen, sowie zur Abführung von Staub geeignet.

Konstruktionshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem zertifizierte Schallschutzleistungen gemäß EN 14366 am Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfaches und schnelles Installation durch die Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von Zubehörteilen ausgestattet, die für die Einrichtung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkoppelte Monoschichtschläuche
• Dreischicht Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abrutsch-fixierende Halteringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch professionelle Thermoschweißung mit der entsprechenden Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeansprüche, öffentliche Gebäude und Unterkünfte wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch zur Realisierung von Lüftungs- und Belüftungsanlagen, Extraction und Staubabsaugung geeignet.

Eigenschaften und Betriebsmerkmale

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie über längere Zeiträume bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (entsprechend EN 13501-1)
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem an der tiefsten Stelle positionierten Schallmessgerät, bei einer Ablassmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und normalen Befestigungsringen, die typischerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge
• Beim Einsatz von Polypropylen in Anwesenheit von im Blatt abgelassenen Chemikalien sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP) in 3-Schicht-Koextrusion. Das Sortiment mit Durchmessern von 32 bis 200 mm besteht aus mit mineralischen Füllstoffen (MD) verstärkten Rohren und Fittings, die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe aus kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

Abflusssystem für Abwässer gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schalldämmung für Wohn-, Industrie- und Gewerbeanwendungen, öffentliche und Empfangsstellen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser gefordert sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugen.

Planungsanweisungen

Das Abfluss-System ULTRA SILENT kann gemäß den Vorgaben der maßgeblichen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Realisierung der Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das Abfluss-System ULTRA SILENT aufgrund der Zertifizierung gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart beachtliche Schalldämmwerten.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Einstecken, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den angemessenen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit garantierten Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Zum Polypropylen-System ULTRA SILENT gehören eine ganze Reihe nützlicher Zubehörteile zur Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Entkoppelungsummantelungen aus einer Schicht
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für die Rohre
• Halteringe zur Rutschfestigkeit

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems bestimmt Eigenschaften von robuster Festigkeit, insbesondere in kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Thermoschweißen von geschultem Personal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreilagigem Polypropylen (PP) gemäß RAL 9005. Die Palette umfasst Größen von 32 bis 200 mm und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System hervorragende Eigenschaften in akustischer Isolierung, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern bietet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1, Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, die eine Übereinstimmung mit akustischen Isolierungsanforderungen für Wohn-, Industrie- und Gewerbeobjekte verlangen, öffentlich zugängliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, und Orte der Anbetung. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Abluft, und Staubsaugeranlagen.

Gestaltungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der normativen Projektreferenz UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ die BAMVENT-Lüftungsventile verwendet werden. Im Einklang mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen in Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schalldämmleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomerische Dichtung gewährleistet ist. Die Verbindung mit einem Muffenanschluss gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauklappen
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplende Einzellagen
• Geräuschdämmplatten mit dreilagiger Konstruktion
• Befestigungs- und Ankerschalen für Rohre
• Sicherungsschellen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems sorgt für robuste Eigenschaften, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Zudem kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Heißsiegelung von erfahrenem Fachpersonal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Gewerbezwecke, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kirchen erforderlich ist. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Belüftungs- und Luftzufuhranlagen, Abluft, Staubabsaugung.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Rohrverbindungen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT System besteht, sind vollständig recycelbar und hergestellt ohne Halogene, Cadmium und Schwermetalle.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallebenen und Schallpegelmesser im niedrigsten Raum, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WCs) und üblichen Halteringen, die normalerweise in der Ausstattung der Installateure enthalten sind (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter und 1 Becher.
• Für den Einsatz von Polypropylen bei chemischen Substanzen im abgeleiteten Fluid sind die spezifischen Anforderungen in der entsprechenden VERWEIS-TABELLE zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit einer dreischichtigen Co-Extrusion. Die verfügbaren Durchmesser reichen von 32 bis 200 mm und bestehen aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System akustische Isolation, Schlagfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit verleihen, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und Empfangseinrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Orte des Glaubens erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Entsaugung und Staubabsaugung geeignet.

Gestaltungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Referenznorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schallschutzleistungen, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit dem Muffensystem gewährleistet ausreichend Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Abdichtung. Das Polypropylen-Ultra Silent-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC der Standarddurchmesser kompatibel.

Installationszubehör

Der ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile für die Realisierung von Abwassersystemen zugeordnet, darunter:

• Belüftungsventile für den Abfluss
• Rückflußsperren
• Feuerstoppsysteme (Muffen – Bänder – Beutel)
• Einstock-Isolierungen
• Schalldämmplatten in dreifacher Schicht
• Befestigungs- und Verankerungsbandagen für Rohre
• Abdichtungsbandagen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems bewirkt Eigenschaften robuster Zähigkeit, insbesondere in Umweltsituationen bei strengen Kältegraden, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Thermoschweißen, das von erfahrenem Personal mit entsprechender Ausrüstung durchgeführt wird, repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, co-extrudiert in 3 Schichten. Das Sortiment ist mit Durchmessern von 32 bis 200 mm erhältlich und umfasst Rohre und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System akustische Isolationseigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch im Abwasser gelöste Substanzen aufweist.

Anwendungsbereich

Abwassersystem, das den Anforderungen der EN 1451-1 der Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Herstellung von Belüftungs- und Entlüftungsanlagen sowie zur Staubsauger-Aktivierung geeignet.

Planungshinweise

Das ULTRA SILENT-Wassersystem kann gemäß den Vorgaben der entsprechenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Armaturen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Unter Berücksichtigung des DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (nach geltendem Recht in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte Schalldämmungsleistungen, die gemäß der EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenabschluss gewährleistet den geeigneten Spielraum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristigen Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist auch mit anderen Kunststoffmaterialien in den Standard-Durchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Das ULTRA SILENT-Polypropylen-System ist mit einer Reihe von Zubehörteilen ausgestattet, die für die Einrichtung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkoppelnde Schläuche
• Schalldämmplatten in dreifacher Schicht
• Befestigungs- und Verankerungsclips für Rohre
• Rutschfeste Dichtschellen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System bei Stoß oder versehentlichem Durchstechen schnell durch fachkundige thermische Schweißung mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit drei Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Schalldämmeigenschaften, Widerstand gegen Stoß, Korrosion, Abrieb und Chemikalienangriffe verleiht, die in kommunalen und industriellen Abwässern gelöst sind.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Schalldämmung für Wohn-, Gewerbe- und Industriebauten erforderlich ist, sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Auszüge und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Entsprechend dieser Vorschriften können für die Belüftung des Abwassersystems ULTRA SILENT Rohre und Verbindungsstücke oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzwerte gemäß EN 14366, zertifiziert vom Fraunhofer-Institut in Stuttgart.

Installationsweise

Leichtes, einfaches und schnelles System, das dank der Steckverbindung mit elastomerischer Dichtung installiert werden kann. Die Verbindung mit dem Steckabschnitt gewährleistet ausreichend Platz für mögliche Ausdehnungen der Anlage mit zuverlässigem und langlebigem Halt. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Das ULTRA SILENT System aus Polypropylen ist mit einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen ausgestattet, darunter:

• Belüftungsventile für das Abwassersystem
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsschellen für Rohre
• Rüttelsichere Dichtschellen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems verleiht ihm herausragende Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Wärmeschweißen von erfahrenem Personal mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Ablaufsystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften in Bezug auf Schallschutz, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Substanzen in kommunalen und industriellen Abwässern verleiht.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Beherbergungseinrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen, Religionsstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Absaugung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Verbindungen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und in einer halogen-, cadmium- und schwermetallfreien Ausführung hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 nach EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und einem Schallmessgerät, das im tiefsten Stockwerk positioniert ist, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist auf die entsprechenden Vorschriften in der entsprechenden REFERENZTABELLE zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das System ULTRA SILENT eignet sich auch für die Realisierung von Belüftungs- und Lüftungsanlagen, Entwässerung und Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während sie über einen längeren Zeitraum 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk.
• Brandbeständigkeit der Klasse D-s2, d2 (nach EN 13501-1).
• Schalldruckpegel von 23 dB/(A) Lin gemessen im Labor in einem Prüfstand mit 2 Fallhöhen und einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher von 1 Meter Länge.
• Für den Einsatz von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium sind die entsprechenden VORGABEN der REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.
