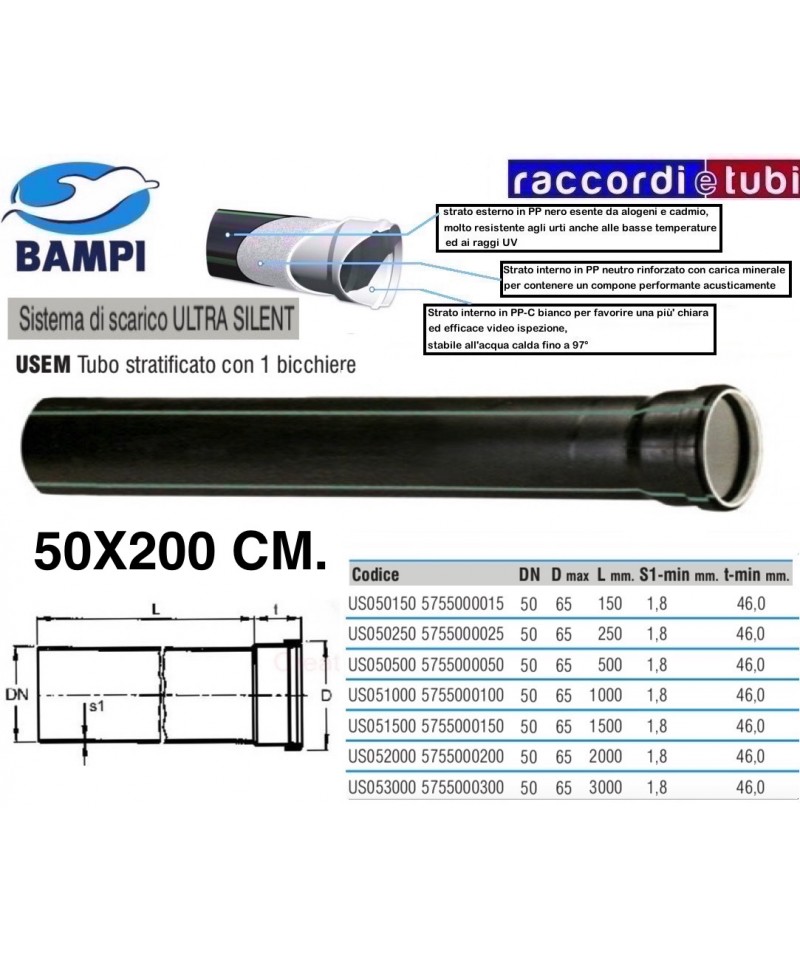

TUBO PP-ULTRA SILENT 1 BECHER cm.50X200

Anwendungsbereich

Ein System zur Abwasserentsorgung, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und im Freien, sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich Schallschutz gefordert wird, in Wohn-, Industrie- und Handelsbereichen, öffentlichen und gastgewerblichen Einrichtungen wie Krankenhäusern, Altenheimen und RSA, Hotels, Schulen, und Gottesdiensten. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Entlüftungsanlagen, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Fluids kann kurzfristig bis zu 98°C erreichen, während die langfristige Temperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas und einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid, beachten Sie sorgfältig die entsprechenden VORGABEN in der Referenztabelle.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus polypropylene (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind. Diese verleihen dem System akustische Isolierung, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Untergrund) geeignet für Anlagen in Gebäuden, in denen Konformität im Hinblick auf akustische Isolation für Wohn-, Industrie- und Gewerbeflächen sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch für die Ausführung von Belüftungs- und Luftsystems, Extraktion und Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Untergrund) geeignet für Anlagen in Gebäuden, in denen Konformität im Hinblick auf akustische Isolation für Wohn-, Industrie- und Gewerbeflächen sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch für die Ausführung von Belüftungs- und Luftsystems, Extraktion und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT Wasserabflusssystem kann gemäß den Vorgaben der relevanten Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abflusssystems ULTRA SILENT Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ Ventilationsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (gesetzliche Bestimmungen in Italien) bietet das ULTRA SILENT Wasserabflusssystem bemerkenswerte schallschluckende Leistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitung

Leichtes, einfaches und schnelles System zur Installation dank der Verbindungen mit Steckanschluss, die durch elastomerische Dichtungen gesichert sind. Die Verbindung mit einer Tasse gewährleistet den ausreichenden Platz für mögliche Ausdehnungen der Installation mit einer zuverlässigen und über die Zeit garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe von Zubehörteilen, die für die Ausführung von Abflusssystemen nützlich sind, darunter:

• Ventilatoren für die Belüftung des Abflusses
• Rückschlagventile
• Feuerstoppsysteme (Muffen – Bänder – Taschen)
• Einschicht-Dissociationshülsen
• Schallschutzplatten aus dreischichtigem Material
• Befestigungs- und Verankerungsringe für die Rohre
• Sicherheitsringe gegen Herausziehen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT-Systems verleiht eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder eines ungewollten Lochs schnell durch einen erfahrenen Fachmann mit geeigneter Ausrüstung durch Heißsiegelung repariert werden.

Anwendungsbereich

System für die Abführung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Gewerbegebiete, öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser gefordert ist. Das ULTRA SILENT-System ist auch geeignet für die Realisierung von Belüftungs- und Luftaustauschsystemen, Extraction und Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (nach EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und Schallpegelmesser auf der niedrigsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und allgemein verwendeten Montageschellen, die üblicherweise von Installateuren verwendet werden (z. B. gelbe Mupro).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Für den Einsatz von Polypropylen in Gegenwart chemischer Substanzen im abgeleiteten Medium beachten Sie bitte genau die entsprechenden VORGABEN in der Bezugstabelle.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und die Aggressivität chemischer Substanzen, die in kommunalen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und außen sowie im Erdreich) und für Anlagen in Gebäuden geeignet ist, in denen eine Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbeobjekte sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorschriften der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte zertifizierte Schallschutzeigenschaften gemäß EN 14366, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsverfahren

Leichtes, simples und schnelles Installationssystem dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das Polypropylen ULTRA SILENT-System ist mit einer Vielzahl nützlicher Zubehörteile für die Realisierung von Entwässerungssystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandabschottungssysteme (Muffen – Bänder – Beutel)
• Einlagige Entkoppelungsmantel
• Dreischichtige schalldämmende Platten
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschfeste Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von robuster Festigkeit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle von Stoß oder versehentlichem Loch schnell durch Fachpersonal mit spezieller Ausrüstung durch Heißsiegelung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert mit 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegenüber in Abwässern gelösten chemischen Substanzen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes, außen sowie vergraben) geeignet für Anlagen in Gebäuden, in denen eine Geräuschdämmung für Wohn-, Industrie- und Gewerbegebäude gefordert ist, wie Krankenhäuser, Altenpflegeheime, Hotels, Schulen, Gotteshäuser und ähnliche Einrichtungen. Das ULTRA SILENT-System eignet sich auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Staubabsaugung.

Gestaltungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der planmäßigen Norm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen in Gebäuden (in Italien gültiges Gesetz) bietet das ULTRA SILENT Abwassersystem zertifizierte Schallschutzeigenschaften gemäß EN 14366, getestet am Fraunhofer-Institut in Stuttgart.

Installationsmethode

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Steckanschluss, gesichert durch eine elastomere Dichtung. Der Verbindung mit einem Muffe gewährleistet den notwendigen Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe von Zubehörteilen zugeordnet, die für die Erstellung von Entwässerungssystemen nützlich sind, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Feuerschutzsysteme (Muffen – Bänder – Taschen)
• Monoschicht-Anti-Wasserableitungen
• Schallschutzplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Ausschlussringe für zuverlässige Abdichtung

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems gewährleistet eine äußerst robuste Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System bei versehentlichem Aufprall oder Loch schnell durch fachgerechte Thermoschweißung mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP), co-extrudiert in 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus mit mineralischen Füllstoffen (MD) verstärkten Rohren und Verbindungen, die dem System schalldämmende Eigenschaften, Widerstand gegen Stöße, Korrosion, Abrieb und Angriff durch chemisch gelöste Substanzen in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und unterirdisch) geeignet für Installationen in Gebäuden, wo Anforderungen an den Schallschutz für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und Empfangsgebäude wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen, Orte der Anbetung gefordert sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und unterirdisch) geeignet für Installationen in Gebäuden, wo Anforderungen an den Schallschutz für Wohn-, Industrie- und Geschäftsnutzungen, öffentliche und Empfangsgebäude wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen, Orte der Anbetung gefordert sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der zugrunde liegenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zum Abdichten des Abwassersystems entweder Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT-Entlüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Leistungen, die gemäß EN 14366 vom Fraunhofer Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Stecksystem, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft sicheren Abdichtung. Das ULTRA SILENT System aus Polypropylen ist kompatibel für den Anschluss an andere Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Das ULTRA SILENT System aus Polypropylen ist mit einer ganzen Reihe von Zubehörteilen ausgestattet, die für die Installation von Entwässerungssystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsmanschetten aus Monoschicht
• Schalldämmplatten in Dreischicht
• Befestigungs- und Verankerungsbänder für Rohre
• Halterungen mit Rutschhemmung

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Schweißarbeit von einem erfahrenen Fachmann mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP) in 3-Schicht-Koextrusion. Das Sortiment mit Durchmessern von 32 bis 200 mm besteht aus mit mineralischen Füllstoffen (MD) verstärkten Rohren und Fittings, die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe aus kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

Abflusssystem für Abwässer gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an die Schalldämmung für Wohn-, Industrie- und Gewerbeanwendungen, öffentliche und Empfangsstellen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Gotteshäuser gefordert sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugen.

Planungsanweisungen

Das Abfluss-System ULTRA SILENT kann gemäß den Vorgaben der maßgeblichen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Realisierung der Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das Abfluss-System ULTRA SILENT aufgrund der Zertifizierung gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart beachtliche Schalldämmwerten.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Einstecken, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den angemessenen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit garantierten Dichtigkeit. Das Polypropylen-System ULTRA SILENT ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Zum Polypropylen-System ULTRA SILENT gehören eine ganze Reihe nützlicher Zubehörteile zur Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Entkoppelungsummantelungen aus einer Schicht
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für die Rohre
• Halteringe zur Rutschfestigkeit

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems bestimmt Eigenschaften von robuster Festigkeit, insbesondere in kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Thermoschweißen von geschultem Personal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtig coextrudiertem Polypropylen (PP) nach RAL 9005. Die Produktreihe, die Rohrleitungen und Verbindungen mit Durchmessern von 32 bis 200 mm umfasst, ist mit mineralischen Füllstoffen (MD) verstärkt, die dem System schalldämmende Eigenschaften, Schlagfestigkeit sowie Beständigkeit gegen Korrosion, Abrieb und die Aggression von in Haushalts- und Industrieabwässern gelösten Chemikalien verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (im Gebäude sowie im Freien und unterirdisch), geeignet für Anlagen in Gebäuden, in denen die Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gottesdienste erfüllt werden müssen. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, sowie für Staubabsaugung geeignet.

Planungshinweise

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzvorschriften in Gebäuden (gesetzliche Regelung in Italien) bietet das Abwassersystem ULTRA SILENT beeindruckende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leicht, einfach und schnell zu installieren dank der Verbindung mit Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenstück gewährleistet den notwendigen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig gesicherten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe nützlicher Zubehörteile zur Umsetzung der Abflusssysteme zugeordnet, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Taschen)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für die Rohre
• Ringschrauben zur Verhinderung des Abrutschens

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb des Gebäudes, im Freien sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser gefordert sind. Das ULTRA SILENT-System eignet sich auch zur Herstellung von Lüftungs- und Belüftungsanlagen, Abluft, Staubsaugen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten der Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, im Labor in einer Prüfumgebung mit 2 Fallebenen gemessen, mit einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und mit allgemein üblichen Befestigungsclips, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einem Becher von 1 Meter Länge
• Bei Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeführten Medium, die entsprechenden VORSCHRIFTEN in der Bezugstabelle beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, coextrudiertem Polypropylen (PP) in 3 Schichten. Die Produktlinie ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Beständigkeit gegen Korrosion, Abrieb und chemische Angriffe verleiht, die in kommunalen und industriellen Abwässern vorkommen.

Anwendungsbereich

Abwassersystem, das der EN 1451-1 in Klasse BD (innen und außen, sowie im Erdreich) entspricht und für Installationen in Gebäuden geeignet ist, die eine Einhaltung der Schallschutzvorschriften für Wohn-, Industrie- und Gewerbeanwendungen erfordern, einschließlich öffentlicher und gastronomischer Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubabsaugungsanlagen.

Anwendungsbereich

Abwassersystem, das der EN 1451-1 in Klasse BD (innen und außen, sowie im Erdreich) entspricht und für Installationen in Gebäuden geeignet ist, die eine Einhaltung der Schallschutzvorschriften für Wohn-, Industrie- und Gewerbeanwendungen erfordern, einschließlich öffentlicher und gastronomischer Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubabsaugungsanlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der vorgeschriebenen Referenznorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT- Belüftungsventile. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte, nach EN 14366 von der Fraunhofer-Institut in Stuttgart zertifizierte Schalldämmeigenschaften.

Installationshinweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Verschluss, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet den erforderlichen Raum für mögliche Ausdehnungen des Systems bei zuverlässiger und dauerhaft gewährleisteter Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Das ULTRA SILENT Polypropylen-System wird von einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen begleitet, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Einlagige Entkopplungsmäntel
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems sorgt für außerordentliche Robustheit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Außerdem kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) in coextrudierten 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemische Substanzen, die in häuslichen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeimmobilien sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, Staubabsaugung geeignet.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeimmobilien sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, Staubabsaugung geeignet.

Planungsanleitungen

Das ULTRA SILENT Abwassersystem kann gemäß der einschlägigen Planungsnorm UNI EN 12056-2 bemessen werden. In Übereinstimmung mit diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Eigenschaften, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitungen

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet den entsprechenden Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Dichtigkeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT Polypropylen-System gehören eine Vielzahl nützlicher Zubehörteile für die Realisierung von Abwassersystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Taschen)
• Einzelwandige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Anti-Rutsch-Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Löcher schnell durch fachgerechte Wärmeversiegelung mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005 mit 3-schichtiger Coextrusion. Die verfügbare Palette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch in Abflüssen enthaltene Stoffe verleihen.

Anwendungsbereich

Ein System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (sowohl innerhalb als auch außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Gewerbe- und Industriesektoren sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser gefordert wird. Das ULTRA SILENT-System eignet sich auch für die Herstellung von Lüftungs- und Belüftungsanlagen, Auszug und Absaugung von Staub.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der einschlägigen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems sowohl Rohre als auch Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. Gemäß dem DPCM 5/12/1997 über die Anforderungen an den passiven Schallschutz innerhalb von Gebäuden (gesetzlich in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzleistungen gemäß EN 14366, geprüft am Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfach zu installierendes System, das dank der Verbindung mittels Stecksystem schnell montierbar ist, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenanschluss bietet ausreichend Platz für mögliche Dehnungen des Systems und gewährleistet eine zuverlässige und dauerhaft gesicherte Abdichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen standardmäßigen Kunststoffmaterialien in PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von nützlichem Zubehör für die Installation von Abwassersystemen ausgestattet, darunter:

• Ventile zur Belüftung der Entwässerung
• Rückschlagventile
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Entkoppelte Einlageeinheiten aus einlagigem Material
• Schallschutzplatten mit dreifacher Schicht
• Rohrschellen und Verankerungen der Rohre
• Abdichtungsschellen gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm besondere Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System bei Stößen oder versehentlichen Löchern schnell durch Thermoschweißen von fachkundigen Händen mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Geschäftszwecke, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System eignet sich auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohrsysteme in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, die das ULTRA SILENT System bilden, sind vollständig recycelbar und werden frei von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser auf der niedrigsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht dem gleichzeitigen Abfluss von 2 WC-Spülkästen) und Montageklammern üblicher Art, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die Anforderungen in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit drei Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Schalldämmeigenschaften, Widerstand gegen Stoß, Korrosion, Abrieb und Chemikalienangriffe verleiht, die in kommunalen und industriellen Abwässern gelöst sind.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Schalldämmung für Wohn-, Gewerbe- und Industriebauten erforderlich ist, sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Auszüge und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Entsprechend dieser Vorschriften können für die Belüftung des Abwassersystems ULTRA SILENT Rohre und Verbindungsstücke oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzwerte gemäß EN 14366, zertifiziert vom Fraunhofer-Institut in Stuttgart.

Installationsweise

Leichtes, einfaches und schnelles System, das dank der Steckverbindung mit elastomerischer Dichtung installiert werden kann. Die Verbindung mit dem Steckabschnitt gewährleistet ausreichend Platz für mögliche Ausdehnungen der Anlage mit zuverlässigem und langlebigem Halt. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Das ULTRA SILENT System aus Polypropylen ist mit einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen ausgestattet, darunter:

• Belüftungsventile für das Abwassersystem
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsschellen für Rohre
• Rüttelsichere Dichtschellen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems verleiht ihm herausragende Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Wärmeschweißen von erfahrenem Personal mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in schwarzer RAL 9005 Farbe, coextrudiert in 3 Schichten. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Substanzen in kommunalen und industriellen Abwassersystemen verleihen.

Anwendungsbereich

System zur Entsorgung von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden ist, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime, Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erfüllen müssen. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Entlüftungsanlagen sowie zur Staubabsaugung geeignet.

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem zertifizierte gute Schalldämmwerte gemäß EN 14366, bestätigt durch das Fraunhofer-Institut in Stuttgart.

Installationsanleitung

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Steckelemente, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den passenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Abdichtung. Das ULTRA SILENT Polypropylen-System ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System umfasst eine Reihe von Zubehörteilen, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Belüftungsventile für Abflüsse
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Entkopplungshülsen aus einlagigem Material
• Schalldämmplatten aus dreischichtigem Material
• Befestigungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Rausch und Saugdruck

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine ausgesprochen robuste Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Wärmeschweißen von versiertem Handwerk mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtig co-extrudiertem Polypropylen (PP) RAL 9005. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die Anforderungen an die Schallschutzverordnung für Wohn-, Industrie- und Gewerbeimmobilien benötigen, sowie öffentliche und unterbringende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System ist auch für die Installation von Ventilations- und Belüftungsanlagen, Absaugung, Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die Anforderungen an die Schallschutzverordnung für Wohn-, Industrie- und Gewerbeimmobilien benötigen, sowie öffentliche und unterbringende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System ist auch für die Installation von Ventilations- und Belüftungsanlagen, Absaugung, Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorgaben der Entwurf Norm, UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Im Einklang mit DPCM 5/12/1997 zu den passiven Schalldämmanforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem zertifizierte Schallisolationsleistungen gemäß EN 14366 beim Fraunhofer Institut in Stuttgart.

Installationsmodus

Ein leichtes, simples und schnelles System zu installieren dank Verbindung durch Stecksystem, gesichert durch eine elastomere Dichtung. Die Verbindung mit einer Buchse gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von nützlichem Zubehör für die Installation von Abwasseranlagen ausgestattet, darunter:

• Ventil für die Belüftung der Entwässerung
• Rückflussverhinderer
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Einlagige Entkoppelungshülsen
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Verbindungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine ausgeprägte Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch eine thermische Schweißung durch erfahrene Hände mit entsprechender Ausrüstung repariert werden.
