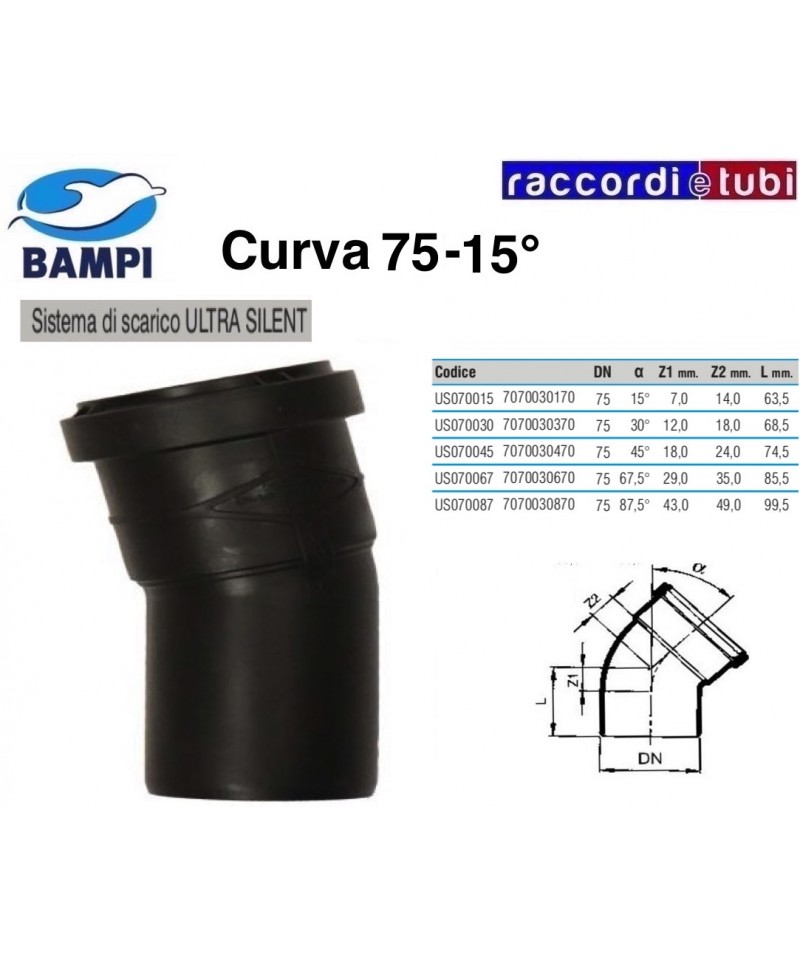

ULTRA SILENT ANSCHLUSS BOGEN Ø75 15°

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Gewerbezwecke, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kirchen erforderlich ist. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Belüftungs- und Luftzufuhranlagen, Abluft, Staubabsaugung.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Rohrverbindungen aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT System besteht, sind vollständig recycelbar und hergestellt ohne Halogene, Cadmium und Schwermetalle.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallebenen und Schallpegelmesser im niedrigsten Raum, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WCs) und üblichen Halteringen, die normalerweise in der Ausstattung der Installateure enthalten sind (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter und 1 Becher.
• Für den Einsatz von Polypropylen bei chemischen Substanzen im abgeleiteten Fluid sind die spezifischen Anforderungen in der entsprechenden VERWEIS-TABELLE zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultusgemeinden erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Abluftanlagen, Staubsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfsaal mit 2 Fallhöhen und einem Schallpegelmesser, der auf der tiefsten Ebene positioniert ist, mit einer Ablassleistung von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsärmeln, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der relevanten BEZUGSTABELLE genau zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarz RAL 9005 Polypropylen (PP) mit 3-Schicht Coextrusion. Die Produktpalette ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohrleitungen und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System akustische Isolation, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Stoffe im städtischen und industriellen Abwasser verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern, das nach EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) konform ist, geeignet für Anlagen in Gebäuden, wo eine Konformität in Bezug auf Schallschutz erforderlich ist, in Wohn-, Industrie- und Gewerbegebieten, sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Verehrung. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Belüftungs- und Lüftungssystemen, Abzug, Staubsaugen.

Anwendungsbereich

System für die Ableitung von Abwässern, das nach EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) konform ist, geeignet für Anlagen in Gebäuden, wo eine Konformität in Bezug auf Schallschutz erforderlich ist, in Wohn-, Industrie- und Gewerbegebieten, sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Verehrung. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Belüftungs- und Lüftungssystemen, Abzug, Staubsaugen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der maßgeblichen Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems die Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ die Belüftungsventile BAMVENT verwendet werden. Im Einklang mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindungen mit Einstecktechnik, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Mundstück gewährleistet den erforderlichen Platz für mögliche Ausdehnungen des Systems und eine verlässliche und langlebige Abdichtung. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von Zubehörteilen zugeordnet, die für die Realisierung der Abwassersysteme nützlich sind, darunter:

• Belüftungsventile für das Abwasser
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkoppelnde Monoschichtschläuche
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsbänder für die Rohre
• Rutschfeste Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht robuste Eigenschaften, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder eines versehentlichen Lochs schnell durch Wärmeschweißen von einem erfahrenen Fachmann mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreilagigem Polypropylen (PP) gemäß RAL 9005. Die Palette umfasst Größen von 32 bis 200 mm und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System hervorragende Eigenschaften in akustischer Isolierung, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern bietet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1, Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, die eine Übereinstimmung mit akustischen Isolierungsanforderungen für Wohn-, Industrie- und Gewerbeobjekte verlangen, öffentlich zugängliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, und Orte der Anbetung. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Abluft, und Staubsaugeranlagen.

Gestaltungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der normativen Projektreferenz UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ die BAMVENT-Lüftungsventile verwendet werden. Im Einklang mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen in Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schalldämmleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomerische Dichtung gewährleistet ist. Die Verbindung mit einem Muffenanschluss gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauklappen
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplende Einzellagen
• Geräuschdämmplatten mit dreilagiger Konstruktion
• Befestigungs- und Ankerschalen für Rohre
• Sicherungsschellen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems sorgt für robuste Eigenschaften, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Zudem kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Heißsiegelung von erfahrenem Fachpersonal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Lärmschutzanforderungen für Wohn-, Gewerbe- und Industriegebäude sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kirchen erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Umsetzung von Belüftungs- und Lüftungsanlagen, Abzügen und Staubsauganlagen.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeitsklasse D-s2, d2 (nach EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Testbedingungen mit 2 Falltiefen und einem Schallpegelmesser auf der niedrigsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entsprechend 2 Toilettenspülungen gleichzeitig) und Befestigungsringen, die normalerweise im Einsatz bei Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeführten Medium sollten die entsprechenden Vorschriften in der relevanten REFERENZTABLEAU genau beachtet werden.
• 10 Jahre Garantie gegen Herstellungsfehler

ULTRA SILENT

Ein innovatives Entwässerungssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbaren Durchmesser reichen von 32 bis 200 mm und bestehen aus Rohren und Zubehörteilen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämpfende Eigenschaften, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemische Substanzen in kommunalen und industriellen Abwässern verleiht.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und im Freien sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen eine Konformität im Bereich der Schalldämmung für Wohn-, Industrie- und Gewerbeeinrichtungen sowie für öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Herstellung von Lüftungs- und Belüftungsanlagen, Abzug und Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und im Freien sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen eine Konformität im Bereich der Schalldämmung für Wohn-, Industrie- und Gewerbeeinrichtungen sowie für öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Herstellung von Lüftungs- und Belüftungsanlagen, Abzug und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Wassersystem kann gemäß den Vorgaben der entsprechenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Entlüftung des Entwässerungssystems Rohre und Zubehör des ULTRA SILENT-Systems oder alternativ BAMVENT-Entlüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schalldämm-Anforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte, gemäß der EN 14366 beim Fraunhofer-Institut in Stuttgart zertifizierte Schallschutzleistungen.

Installationsmodus

Leichtes, einfaches und schnelles System zur Installation dank der Verbindung mit einer Einsteckverbindung, die durch eine elastomerische Dichtung gesichert ist. Der Anschluss mit einer Muffe gewährleistet den angemessenen Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und dauerhaft gewährleisteten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Dem ULTRA SILENT-Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Realisierung der Entwässerungssysteme zugeordnet, darunter:

• Ventile für die Entlüftung der Entwässerung
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Monoschicht-Entkopplungshülsen
• Schalldämmplatten in dreischichtiger Ausführung
• Befestigungs- und Verankerungsbänder für Rohre
• Dichtungsbänder gegen Verrutschen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Außerdem kann das System im Falle eines Stoßes oder einer versehentlichen Perforation schnell durch fachgerechtes Thermo-Schweißen mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen Konformität hinsichtlich des Schallschutzes für Wohn-, Industriebauten und Handelsgebäude, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, religiöse Stätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs-, Luftzirkulations-, Abzugs- und Staubabsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während die Temperatur bei längerem Betrieb bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallmessgerät in der tiefsten Ebene ermittelt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Glas von 1 Meter Länge.
• Bei Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium, beachten Sie bitte genau die entsprechenden VORSCHRIFTEN in der zugehörigen TABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich des Schallschutzes für Wohn-, Industrie- und Handelsnutzung, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abzug und Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann für kurze Zeit 98 °C erreichen, während sie über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) gemessen im Labor in einer Prüfumgebung mit 2 Fallebenen und einem Schallmessgerät, das auf der tiefsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und häufig verwendeten Montageschellen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Beim Einsatz von Polypropylen in Gegenwart von Chemikalien, die im abgeleiteten Fluid enthalten sind, sind die Vorschriften in der entsprechenden REFERENZTABELLE genau zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, co-extrudiertem Polypropylen (PP) in drei Schichten. Die Produktreihe ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch im Abwasser gelöste Stoffe verleiht.

Anwendungsbereich

Ein System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Gewerbenutzungen erforderlich ist, sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System ist auch für die Durchführung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT Abflusssystem kann gemäß den Vorgaben der Referenznorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abflusssystem nachweislich gute Schallisolationswerte gemäß EN 14366 beim Fraunhofer Institut in Stuttgart.

Installationsweise

Leichtes System, einfach und schnell zu installieren dank der Steckverbindungen, die durch eine elastomere Dichtung gesichert sind. Die Verbindung mit einem Muffenanschluss gewährleistet den notwendigen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Abdichtung. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe von nützlichem Zubehör für die Realisierung von Abflusssystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückflusssperren
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Entkopplungsröhren aus einlagigem Material
• Schalldämmplatten aus dreischichtigem Material
• Befestigungs- und Verankerungsschalen für Rohre
• Abdichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20°C (im Labor getestet). Darüber hinaus kann das System im Falle eines Stoßes oder unabsichtlichen Lochs schnell durch thermisches Schweißen mit spezieller Ausrüstung von erfahrenem Personal repariert werden.

ULTRA SILENT

Ein innovatives Abflussystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, dreischichtig coextrudiert. Die Produktreihe, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schallisolierende Eigenschaften sowie Widerstandsfähigkeit gegen Stöße, Korrosion, Abnutzung und chemisch angreifende Substanzen im kommunalen und industriellen Abwasser verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Boden verlegt), geeignet für Anlagen in Gebäuden, in denen für Wohn-, Industrie- und Gewerbenutzung eine Einhaltung der Schallschutzvorschriften erforderlich ist, wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Staubabsaugungen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über passive akustische Anforderungen in Gebäuden (gesetzlich gültig in Italien) bietet das ULTRA SILENT Abwassersystem nach EN 14366, zertifiziert vom Fraunhofer-Institut in Stuttgart, bemerkenswerte Schalldämmungsleistungen.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem, das durch die Verbindungsanordnung mit Dichtungselement gewährleistet wird. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das Polypropylen ULTRA SILENT-System ist mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehört eine Vielzahl von nützlichen Zubehörteilen zur Umsetzung der Abwassersysteme, darunter:

• Belüftungsventile
• Rückschlagventile
• Feuerabschottungssysteme (Muffen - Bänder - Säcke)
• Entkopplungsrohre aus einstöckigem Material
• Dreischicht-Schalldämmplatten
• Befestigungs- und Ankerbänder für Rohre
• Rutschsichere Dichtungsbänder

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT-Systems verleiht ihm bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Zudem kann das System im Falle eines Aufpralls oder einer versehentlichen Beschädigung schnell durch thermisches Schweißen durch eine erfahrene Hand mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarz coextrudiertem Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zum Abtransport von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes, außen sowie im Erdbereich) und geeignet ist für Anlagen in Gebäuden, die eine Einhaltung der Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzungen sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erfordern. Das System ULTRA SILENT ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen sowie für die Absaugung von Staub geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der geltenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem signifikante, nach der EN 14366 am Fraunhofer Institut in Stuttgart zertifizierte Schallschutzleistungen.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank des Steckverbindungssystems, das durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Muffenanschluss gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Reihe von nützlichem Zubehör für die Herstellung von Entwässerungsanlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Monostratige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsclamps für Rohre
• Rutschsichere Verbindungsleitungsschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch Schweißarbeiten von geschultem Personal mit spezieller Ausrüstung repariert werden.

Anwendungsbereich

System zum Abfluss von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Konformität im Hinblick auf den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten verlangt wird. Das ULTRA SILENT-System ist auch zur Realisierung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturdehnungskoeffizient von 0,09 mm/mk
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallebenen und einem Schallpegelmesser, der auf der niedrigsten Ebene platziert wurde, bei einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise für Sanitärinstallateure bereitgestellt werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Hinweise in der jeweiligen REFERENZTABLE richtig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Durchmesser reichen von 32 bis 200 mm und bestehen aus Verstärkungsrohren und -fittingen mit mineralischen Füllstoffen (MD), die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemische Substanzen in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, die eine Konformität bezüglich Schallschutz erfordern, sowohl für Wohn-, Industrie- als auch Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultusstätten. Das ULTRA SILENT System eignet sich auch für die Realisierung von Lüftungs-, Belüftungs-, Entwässerungs- und Staubsauganlagen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, die eine Konformität bezüglich Schallschutz erfordern, sowohl für Wohn-, Industrie- als auch Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultusstätten. Das ULTRA SILENT System eignet sich auch für die Realisierung von Lüftungs-, Belüftungs-, Entwässerungs- und Staubsauganlagen.

Planungsanweisungen

Das ULTRA SILENT Abflusssystem kann gemäß den Anforderungen der Planungsvorschrift UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (gesetzliche Bestimmungen in Italien) bietet das ULTRA SILENT Abflusssystem hervorragende Schallschutzeigenschaften, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Hülse gewährleistet den entsprechenden Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und zeitlich garantierten Abdichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile für die Realisierung von Entwässerungsanlagen zugeordnet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Feuerabwehrsysteme (Hülsen - Bänder - Beutel)
• Monoschicht-Entkopplungsummantelungen
• Schalldämmplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsringe für die Rohre
• Ringe zur Verhinderung des Herausziehens

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder einer versehentlichen Durchbohrung schnell durch die Schweißung mit fachkundiger Hand und entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtig coextrudiertem Polypropylen (PP) nach RAL 9005. Die Produktreihe, die Rohrleitungen und Verbindungen mit Durchmessern von 32 bis 200 mm umfasst, ist mit mineralischen Füllstoffen (MD) verstärkt, die dem System schalldämmende Eigenschaften, Schlagfestigkeit sowie Beständigkeit gegen Korrosion, Abrieb und die Aggression von in Haushalts- und Industrieabwässern gelösten Chemikalien verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (im Gebäude sowie im Freien und unterirdisch), geeignet für Anlagen in Gebäuden, in denen die Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gottesdienste erfüllt werden müssen. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, sowie für Staubabsaugung geeignet.

Planungshinweise

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzvorschriften in Gebäuden (gesetzliche Regelung in Italien) bietet das Abwassersystem ULTRA SILENT beeindruckende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leicht, einfach und schnell zu installieren dank der Verbindung mit Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenstück gewährleistet den notwendigen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig gesicherten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe nützlicher Zubehörteile zur Umsetzung der Abflusssysteme zugeordnet, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Taschen)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für die Rohre
• Ringschrauben zur Verhinderung des Abrutschens

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus polypropylene (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind. Diese verleihen dem System akustische Isolierung, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Stoffe in kommunalen und industriellen Abflüssen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Untergrund) geeignet für Anlagen in Gebäuden, in denen Konformität im Hinblick auf akustische Isolation für Wohn-, Industrie- und Gewerbeflächen sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch für die Ausführung von Belüftungs- und Luftsystems, Extraktion und Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Untergrund) geeignet für Anlagen in Gebäuden, in denen Konformität im Hinblick auf akustische Isolation für Wohn-, Industrie- und Gewerbeflächen sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich sind. Das ULTRA SILENT-System ist auch für die Ausführung von Belüftungs- und Luftsystems, Extraktion und Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT Wasserabflusssystem kann gemäß den Vorgaben der relevanten Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abflusssystems ULTRA SILENT Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ Ventilationsventile BAMVENT verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (gesetzliche Bestimmungen in Italien) bietet das ULTRA SILENT Wasserabflusssystem bemerkenswerte schallschluckende Leistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitung

Leichtes, einfaches und schnelles System zur Installation dank der Verbindungen mit Steckanschluss, die durch elastomerische Dichtungen gesichert sind. Die Verbindung mit einer Tasse gewährleistet den ausreichenden Platz für mögliche Ausdehnungen der Installation mit einer zuverlässigen und über die Zeit garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine Reihe von Zubehörteilen, die für die Ausführung von Abflusssystemen nützlich sind, darunter:

• Ventilatoren für die Belüftung des Abflusses
• Rückschlagventile
• Feuerstoppsysteme (Muffen – Bänder – Taschen)
• Einschicht-Dissociationshülsen
• Schallschutzplatten aus dreischichtigem Material
• Befestigungs- und Verankerungsringe für die Rohre
• Sicherheitsringe gegen Herausziehen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT-Systems verleiht eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder eines ungewollten Lochs schnell durch einen erfahrenen Fachmann mit geeigneter Ausrüstung durch Heißsiegelung repariert werden.

Anwendungsbereich

Ein System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbungebäude, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie über längere Zeit 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, ermittelt im Labor in einer Prüfumgebung mit 2 Fallebenen und Schallpegelmesser, der in der niedrigsten Ebene positioniert war, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und Standardfixierhilfen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Medium ist unbedingt auf die entsprechende REFERENZTABLE aus der Tabelle zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.
