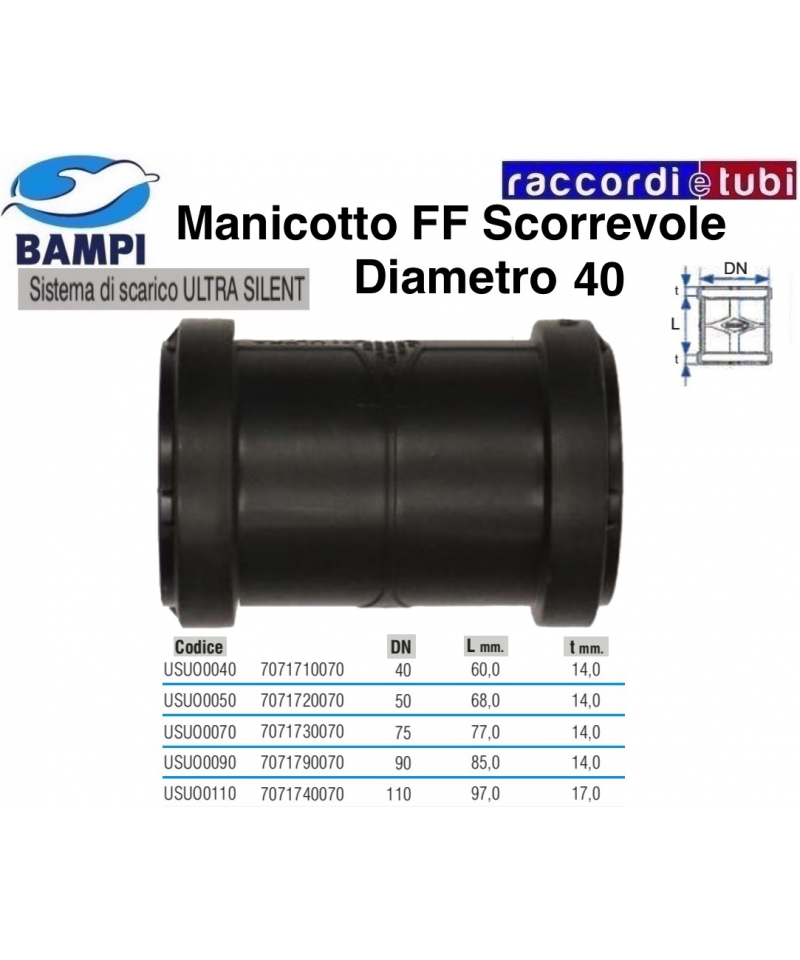

STUTZEN FF 40 ULTRA SILENT DURCHGÄNGIG

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit einer dreischichtigen Co-Extrusion. Die verfügbaren Durchmesser reichen von 32 bis 200 mm und bestehen aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System akustische Isolation, Schlagfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit verleihen, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

System für die Ableitung von Abwasser gemäß der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und Empfangseinrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Orte des Glaubens erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Entsaugung und Staubabsaugung geeignet.

Gestaltungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Referenznorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schallschutzleistungen, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit dem Muffensystem gewährleistet ausreichend Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Abdichtung. Das Polypropylen-Ultra Silent-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC der Standarddurchmesser kompatibel.

Installationszubehör

Der ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile für die Realisierung von Abwassersystemen zugeordnet, darunter:

• Belüftungsventile für den Abfluss
• Rückflußsperren
• Feuerstoppsysteme (Muffen – Bänder – Beutel)
• Einstock-Isolierungen
• Schalldämmplatten in dreifacher Schicht
• Befestigungs- und Verankerungsbandagen für Rohre
• Abdichtungsbandagen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems bewirkt Eigenschaften robuster Zähigkeit, insbesondere in Umweltsituationen bei strengen Kältegraden, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Thermoschweißen, das von erfahrenem Personal mit entsprechender Ausrüstung durchgeführt wird, repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert mit 3 Schichten. Die verfügbare Palette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch im Abwasser gelöste Stoffe verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbeanwendungen sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Orte der Anbetung gefordert wird. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubsauganlagen.

Anwendungshinweise

Das Wasserabflusssystem ULTRA SILENT kann entsprechend den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 05.12.1997 über passive akustische Anforderungen innerhalb von Gebäuden (Rechtsprechung in Italien) bietet das Wasserabflusssystem ULTRA SILENT anerkannte schalldämmende Leistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem durch Einsteckverbindung, gesichert durch eine elastomere Dichtung. Die Verbindung mit Schnittstelle gewährleistet den angemessenen Raum für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT-Polypropylen-System gehören eine Reihe von nützlichen Zubehörteilen zur Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussventile
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Entkopplungsrohre einlagig
• Schalldämmende Platten in dreilagiger Ausführung
• Rohrschellen zur Befestigung und Verankerung der Rohre
• Rutschfeste Dichtschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften von enormer Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20°C, getestet im Labor auf Schlagfestigkeit. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch fachkundige Thermoschweißung mit spezieller Ausrüstung repariert werden.

Anwendungsbereich

Ein System zur Abwasserentsorgung, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes und im Freien, sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität hinsichtlich Schallschutz gefordert wird, in Wohn-, Industrie- und Handelsbereichen, öffentlichen und gastgewerblichen Einrichtungen wie Krankenhäusern, Altenheimen und RSA, Hotels, Schulen, und Gottesdiensten. Das ULTRA SILENT-System ist auch für die Errichtung von Belüftungs- und Entlüftungsanlagen, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeführten Fluids kann kurzfristig bis zu 98°C erreichen, während die langfristige Temperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und einem Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas und einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid, beachten Sie sorgfältig die entsprechenden VORGABEN in der Referenztabelle.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, co-extrudiert in 3 Schichten. Die verfügbare Serie mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Fittings, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System hervorragende Eigenschaften in Bezug auf Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Substanzen in kommunalen und industriellen Abwasser führen.

Anwendungsbereich

System zum Abfluss von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbegebäude sowie für öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime. Der ULTRA SILENT ist auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Anwendungsbereich

System zum Abfluss von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbegebäude sowie für öffentliche Einrichtungen und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime. Der ULTRA SILENT ist auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Planungsanweisungen

Das Abflusssystem ULTRA SILENT kann gemäß den Vorgaben des relevanten Planungsstandards, der UNI EN 12056-2, dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden ( geltendes Recht in Italien) bietet das Abflusssystem ULTRA SILENT ausgezeichnete Schalldämmwerte, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Einsteckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Glied gewährleistet den erforderlichen Platz für eventuelle Ausdehnungen der Anlage mit einer zuverlässigen und permanenten Abdichtung. Das Polypropylen-System ULTRA SILENT ist für die Verbindung mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zu dem Polypropylen-System ULTRA SILENT gibt es eine Reihe nützlicher Zubehörteile für die Realisierung von Abflusssystemen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückschlagventile
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Einschichtige Trennhülsen
• Schalldämmplatten in dreischichtiger Ausführung
• Montage- und Verankerungsklemmen für Rohre
• Abdichtungsklemmen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in Umgebungssituationen mit starker Kälte, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlicher Durchstichs schnell mittels Thermoschweißen von einem erfahrenen Techniker mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, co-extrudiert in 3 Schichten. Das Sortiment ist mit Durchmessern von 32 bis 200 mm erhältlich und umfasst Rohre und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System akustische Isolationseigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch im Abwasser gelöste Substanzen aufweist.

Anwendungsbereich

Abwassersystem, das den Anforderungen der EN 1451-1 der Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Handelszwecke sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Herstellung von Belüftungs- und Entlüftungsanlagen sowie zur Staubsauger-Aktivierung geeignet.

Planungshinweise

Das ULTRA SILENT-Wassersystem kann gemäß den Vorgaben der entsprechenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abflusssystems Rohre und Armaturen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Unter Berücksichtigung des DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (nach geltendem Recht in Italien) bietet das ULTRA SILENT-Abwassersystem bemerkenswerte Schalldämmungsleistungen, die gemäß der EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem dank der Steckverbindung, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenabschluss gewährleistet den geeigneten Spielraum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristigen Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist auch mit anderen Kunststoffmaterialien in den Standard-Durchmessern PP/PE-HD/PVC kompatibel.

Installationszubehör

Das ULTRA SILENT-Polypropylen-System ist mit einer Reihe von Zubehörteilen ausgestattet, die für die Einrichtung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkoppelnde Schläuche
• Schalldämmplatten in dreifacher Schicht
• Befestigungs- und Verankerungsclips für Rohre
• Rutschfeste Dichtschellen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System bei Stoß oder versehentlichem Durchstechen schnell durch fachkundige thermische Schweißung mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit drei Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Schalldämmeigenschaften, Widerstand gegen Stoß, Korrosion, Abrieb und Chemikalienangriffe verleiht, die in kommunalen und industriellen Abwässern gelöst sind.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Schalldämmung für Wohn-, Gewerbe- und Industriebauten erforderlich ist, sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser. Das ULTRA SILENT System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Auszüge und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Entsprechend dieser Vorschriften können für die Belüftung des Abwassersystems ULTRA SILENT Rohre und Verbindungsstücke oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzwerte gemäß EN 14366, zertifiziert vom Fraunhofer-Institut in Stuttgart.

Installationsweise

Leichtes, einfaches und schnelles System, das dank der Steckverbindung mit elastomerischer Dichtung installiert werden kann. Die Verbindung mit dem Steckabschnitt gewährleistet ausreichend Platz für mögliche Ausdehnungen der Anlage mit zuverlässigem und langlebigem Halt. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Das ULTRA SILENT System aus Polypropylen ist mit einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen ausgestattet, darunter:

• Belüftungsventile für das Abwassersystem
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsschellen für Rohre
• Rüttelsichere Dichtschellen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems verleiht ihm herausragende Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Wärmeschweißen von erfahrenem Personal mit der entsprechenden Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarz coextrudiertem Polypropylen (PP) mit 3 Schichten. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schallisolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zum Abtransport von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb des Gebäudes, außen sowie im Erdbereich) und geeignet ist für Anlagen in Gebäuden, die eine Einhaltung der Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzungen sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erfordern. Das System ULTRA SILENT ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen sowie für die Absaugung von Staub geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der geltenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem signifikante, nach der EN 14366 am Fraunhofer Institut in Stuttgart zertifizierte Schallschutzleistungen.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation dank des Steckverbindungssystems, das durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einem Muffenanschluss gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen Kunststoffmaterialien in den Standarddurchmessern PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT System aus Polypropylen gehören eine Reihe von nützlichem Zubehör für die Herstellung von Entwässerungsanlagen, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Monostratige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsclamps für Rohre
• Rutschsichere Verbindungsleitungsschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht robuste Eigenschaften, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder einer versehentlichen Durchbohrung schnell durch Schweißarbeiten von geschultem Personal mit spezieller Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, coextrudiertem Polypropylen (PP) in 3 Schichten. Die Produktlinie ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Schlagfestigkeit, Beständigkeit gegen Korrosion, Abrieb und chemische Angriffe verleiht, die in kommunalen und industriellen Abwässern vorkommen.

Anwendungsbereich

Abwassersystem, das der EN 1451-1 in Klasse BD (innen und außen, sowie im Erdreich) entspricht und für Installationen in Gebäuden geeignet ist, die eine Einhaltung der Schallschutzvorschriften für Wohn-, Industrie- und Gewerbeanwendungen erfordern, einschließlich öffentlicher und gastronomischer Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubabsaugungsanlagen.

Anwendungsbereich

Abwassersystem, das der EN 1451-1 in Klasse BD (innen und außen, sowie im Erdreich) entspricht und für Installationen in Gebäuden geeignet ist, die eine Einhaltung der Schallschutzvorschriften für Wohn-, Industrie- und Gewerbeanwendungen erfordern, einschließlich öffentlicher und gastronomischer Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubabsaugungsanlagen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der vorgeschriebenen Referenznorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT- Belüftungsventile. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte, nach EN 14366 von der Fraunhofer-Institut in Stuttgart zertifizierte Schalldämmeigenschaften.

Installationshinweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Verschluss, die durch eine elastomerische Dichtung gesichert ist. Die Verbindung mit einer Muffe gewährleistet den erforderlichen Raum für mögliche Ausdehnungen des Systems bei zuverlässiger und dauerhaft gewährleisteter Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Das ULTRA SILENT Polypropylen-System wird von einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen begleitet, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Taschen)
• Einlagige Entkopplungsmäntel
• Schalldämmplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems sorgt für außerordentliche Robustheit, insbesondere bei extrem kalten Umgebungsbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Außerdem kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Entsorgungen von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich) und geeignet ist für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und Seniorenheime, Hotels, Schulen und Orte der Verehrung erfordern. Das ULTRA SILENT-System eignet sich auch für die Installation von Belüftungs-, Luftaustausch-, Abzugs- und Staubsauganlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann über einen kurzen Zeitraum bis zu 98°C erreichen, während die Temperatur über einen längeren Zeitraum bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallstufen und Schallpegelmesser am tiefsten Punkt, bei einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und mit gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (z.B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden BESTIMMUNGEN zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen eine Konformität bezüglich Schalldämmung für Wohn-, Industrie- und Gewerbeobjekte gefordert ist, sowie für öffentliche und gewerbliche Gebäude wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Religionsstätten. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs-, Luftzufuhr-, Absaugung und Staubabsaugungssystemen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann kurzfristig bis zu 98 °C erreichen, während sie langfristig bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Brennbarkeitsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm, 1 Glas mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Medium, beachten Sie sorgfältig die entsprechenden VORGABEN in der jeweiligen TABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005 mit 3-schichtiger Coextrusion. Die verfügbare Palette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch in Abflüssen enthaltene Stoffe verleihen.

Anwendungsbereich

Ein System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (sowohl innerhalb als auch außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität in Bezug auf Schallschutz für Wohn-, Gewerbe- und Industriesektoren sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser gefordert wird. Das ULTRA SILENT-System eignet sich auch für die Herstellung von Lüftungs- und Belüftungsanlagen, Auszug und Absaugung von Staub.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der einschlägigen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems sowohl Rohre als auch Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. Gemäß dem DPCM 5/12/1997 über die Anforderungen an den passiven Schallschutz innerhalb von Gebäuden (gesetzlich in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schallschutzleistungen gemäß EN 14366, geprüft am Fraunhofer-Institut in Stuttgart.

Installationsmodus

Leichtes, einfach zu installierendes System, das dank der Verbindung mittels Stecksystem schnell montierbar ist, gesichert durch eine elastomere Dichtung. Die Verbindung mit einem Muffenanschluss bietet ausreichend Platz für mögliche Dehnungen des Systems und gewährleistet eine zuverlässige und dauerhaft gesicherte Abdichtung. Das ULTRA SILENT System aus Polypropylen ist mit anderen standardmäßigen Kunststoffmaterialien in PP/PE-HD/PVC kompatibel.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von nützlichem Zubehör für die Installation von Abwassersystemen ausgestattet, darunter:

• Ventile zur Belüftung der Entwässerung
• Rückschlagventile
• Brandschutzsysteme (Hülsen – Bänder – Beutel)
• Entkoppelte Einlageeinheiten aus einlagigem Material
• Schallschutzplatten mit dreifacher Schicht
• Rohrschellen und Verankerungen der Rohre
• Abdichtungsschellen gegen Herausziehen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm besondere Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System bei Stößen oder versehentlichen Löchern schnell durch Thermoschweißen von fachkundigen Händen mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der schwarz RAL 9005, coextrudiert mit 3 Schichten. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, welche dem System akustische Isolation, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen Chemikalien, die in kommunalen und industriellen Abflüssen gelöst sind, verleihen.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an die akustische Isolation für Wohn-, Industrie- und Handelsanwendungen, öffentliche und Unterbringungseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftkanalsystemen, Abzugs- und Staubsauganlagen geeignet.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an die akustische Isolation für Wohn-, Industrie- und Handelsanwendungen, öffentliche und Unterbringungseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftkanalsystemen, Abzugs- und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß der entsprechenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Armaturen des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT-Belüftungsventile. Unter Beachtung des DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gesetzlich in Italien), bietet das ULTRA SILENT Abwassersystem hervorragende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles System zur Installation dank der Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und zeitlich garantierten Dichtigkeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffverbindungen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung von Abwassersystemen zugeordnet, darunter:

• Ventile für die Abwasserbelüftung
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkopplende Monoschichthülsen
• Schallschutzplatten mit dreischichtiger Konstruktion
• Befestigungs- und Ankerklammern für Rohre
• Halteringe zur Sicherstellung der Auszugssicherheit

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht Eigenschaften einer starken Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C (im Labor getestet). Zudem kann das System im Falle eines Aufpralls oder eines zufälligen Lochs schnell durch eine Thermosiegelung von erfahrenem Personal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch gelöste Stoffe in städtischen und industriellen Abflüssen verleiht.

Anwendungsbereich

System zur Abführung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Altenheime, RSA, Hotels, Schulen und Gottesdienste gefordert sind. Das ULTRA SILENT-System ist auch geeignet für die Durchführung von Lüftungs- und Belüftungssystemen, Extraktion und Staubsaugen.

Installationshinweise

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der maßgeblichen Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Armaturen des ULTRA SILENT-Systems oder alternativ die Belüftungsventile BAMVENT verwendet werden. In Übereinstimmung mit der DPCM 5/12/1997 über passive akustische Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das Abwassersystem ULTRA SILENT zertifizierte Schallschutzleistungen gemäß EN 14366, geprüft vom Fraunhofer-Institut in Stuttgart.

Installationsart

Leichtes, einfaches und schnelles Montagesystem dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit der Muffe gewährleistet den ausreichenden Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und über die Zeit gewährleisteten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installation Zubehör

Dem ULTRA SILENT-System aus Polypropylen sind eine Vielzahl nützlicher Zubehörteile zur Umsetzung von Abwassersystemen zugeordnet, darunter:

• Belüftungsventile für die Entwässerung
• Rückschlagventile
• Feuerstoppsysteme (Manschetten – Bänder – Beutel)
• Entkoppelnde Hüllen aus einlagigem Material
• Schallschutzelemente mit dreifacher Schichtung
• Befestigungs- und Verankerungsringe für Rohre
• Durchrutschschutzringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System bei einem Stoß oder versehentlichen Loch schnell durch thermisches Schweißen von einer erfahrenen Person mit entsprechenden Geräten repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften für den Schallschutz für Wohn-, Industrie-, Handels-, öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs-, Luftzirkulations-, Abzugs- und Staubsauganlagen geeignet.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur über längere Zeit bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Brandwiderstand in Klasse D-s2, d2 (gemäß EN 13501-1).
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Falltiefen und einem Schallpegelmessgerät, das auf der niedrigsten Ebene positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die in der Regel von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm, 1 Becher von 1 Meter Länge.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die entsprechenden Vorgaben in der betreffenden TABELLE zu beachten.
• 10 Jahre Garantie gegen Fabrikationsfehler.

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Größen reichen von 32 bis 200 mm und bestehen aus verstärkten Rohren und Fittings mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Substanzen, die in kommunalen und industriellen Abwässern enthalten sind, verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innen im Gebäude und außen sowie im Boden verlegt) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Orte des Glaubens erforderlich ist. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Abluft, Staubabsaugung.

Planungsanleitung

Das ULTRA SILENT Abwasserentsorgungssystem kann gemäß den vorgeschriebenen Normen, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Entwässerungssystems Rohre und Fittings des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT-Belüftungsventile. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen in Gebäuden (in Kraft in Italien) bietet das ULTRA SILENT Abwasserentsorgungssystem nachweislich gute Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank des Steckverbinders, gesichert durch eine elastomerische Dichtung. Die Verbindung mit dem Hohlraum garantiert den nötigen Platz für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig garantierten Dichtheit. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylen-System sind eine Reihe von nützlichen Zubehörteilen zur Errichtung der Entwässerungsanlagen zugeordnet, darunter:

• Belüftungsventile für die Entwässerung
• Rückstauventile
• Feuerschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplungsrohre einlagig
• Schalldämmplatten in Dreischichtausführung
• Befestigungs- und Verankerungsringe für Rohre
• Dichtungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht robuste Eigenschaften, insbesondere in kalten Umgebungen mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch Schweißarbeit von einem Fachmann mit entsprechender Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit einer dreischichtigen Coextrusion. Die Reihe, die in Durchmessern von 32 bis 200 mm erhältlich ist, besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System ausgezeichnete Eigenschaften in Bezug auf Schallschutz, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemisch gelöste Substanzen in zivilen und industriellen Abwasserleitungen bietet.

Anwendungsbereich

System zur Ableitung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen sowie im Erdreich) entspricht, geeignet für die Installation in Gebäuden, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Sondernutzungen wie Krankenhäuser, Pflegeheime, Hotels, Schulen und Gotteshäuser erfüllen müssen. Das ULTRA SILENT System ist auch für die Errichtung von Belüftungs- und Luftleitungsanlagen sowie für Staubabsaugungen geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der Norm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte, nach EN 14366 vom Fraunhofer Institut in Stuttgart zertifizierte Schalldämmwerte.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit Steckverbindung, gesichert durch eine elastomere Dichtung. Die Verbindung mit einer Muffe gewährleistet ausreichend Raum für mögliche temperaturbedingte Ausdehnungen der Anlage mit einer zuverlässigen und dauerhaften Dichtheit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System wird mit einer Reihe von Zubehörteilen geliefert, die für die Ausführung der Abwassersysteme nützlich sind, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Vibrationsdämpfende Schläuche
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Abziehsichere Dichtungen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems sorgt für starke Robustheit, insbesondere unter extrem kalten Bedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Außerdem kann das System bei Stößen oder versehentlichen Löchern schnell durch thermische Schweißung von Fachpersonal mit entsprechender Ausrüstung repariert werden.
