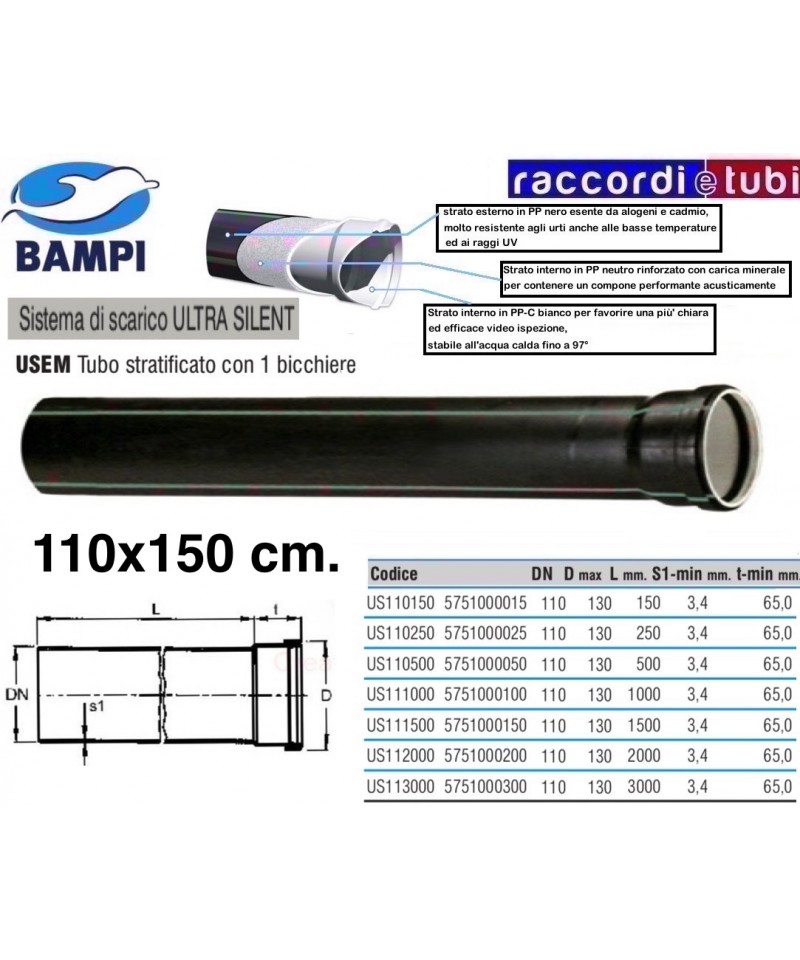

TUBO PP-ULTRA SILENT 1 BICCHIERE cm.110X150

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdboden), geeignet für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und soziale Einrichtungen wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser bestehen. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Luftaustauschsystemen, Absaugung und Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und frei von Halogenen, Cadmium und Schwermetallen.
• Die Temperatur des im System abgeführten Mediums kann kurzfristig 98 °C erreichen, während die Temperatur langfristig 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten der Klasse D-s2, d2 (nach EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, labormäßig in einer Prüfumgebung mit 2 Fallflächen und einem Schallpegelmesser auf der untersten Ebene gemessen, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Stoffen im abgeleiteten Medium sind die entsprechenden VORSCHRIFTEN in der Tabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus Polypropylen (PP) in der Farbe Schwarz RAL 9005, coextrudiert in 3 Schichten. Die verfügbare Reihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungen, die mit Mineralstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften sowie Festigkeit gegen Aufprall, Korrosion, Abrasion und das Eindringen chemisch löslicher Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abzugs- und Staubsauganlagen geeignet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außen und im Erdreich) geeignet für Anlagen in Gebäuden, in denen eine Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbegebäude sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser erforderlich ist. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abzugs- und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Vorschriften der jeweiligen Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften dürfen zur Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Unter Beachtung des DPCM 5/12/1997 zu passiven akustischen Anforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nach EN 14366 vom Fraunhofer-Institut in Stuttgart zertifizierte, bemerkenswerte Schallschutzeigenschaften.

Installationsmethode

Leichtes, einfaches und schnelles System zu installieren dank der Steckverbindung, die durch eine elastomerische Dichtung sichergestellt wird. Die Verbindung mit dem Kessel gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einem zuverlässigen und langfristig garantierten Halt. Das ULTRA SILENT System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen System gehört eine Reihe nützlicher Zubehörteile für die Realisierung von Abwassersystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückflussverhinderungsventile
• Feuerstopper-Systeme (Manchetten – Bänder – Beutel)
• Monostrat isolierende Schläuche
• Schallschutzplatten mit dreifacher Schicht
• Befestigungs- und Verankerungsringe für Rohre
• Stopp-Ringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht Eigenschaften von bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20 °C. Darüber hinaus kann das System bei versehentlichem Stoß oder Loch schnell durch Schweißtechnik von geschultem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultusgemeinden erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Abluftanlagen, Staubsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfsaal mit 2 Fallhöhen und einem Schallpegelmesser, der auf der tiefsten Ebene positioniert ist, mit einer Ablassleistung von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsärmeln, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der relevanten BEZUGSTABELLE genau zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtig coextrudiertem Polypropylen (PP) nach RAL 9005. Die Produktreihe, die Rohrleitungen und Verbindungen mit Durchmessern von 32 bis 200 mm umfasst, ist mit mineralischen Füllstoffen (MD) verstärkt, die dem System schalldämmende Eigenschaften, Schlagfestigkeit sowie Beständigkeit gegen Korrosion, Abrieb und die Aggression von in Haushalts- und Industrieabwässern gelösten Chemikalien verleihen.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (im Gebäude sowie im Freien und unterirdisch), geeignet für Anlagen in Gebäuden, in denen die Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbegebäude, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Gottesdienste erfüllt werden müssen. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, sowie für Staubabsaugung geeignet.

Planungshinweise

Das Abwassersystem ULTRA SILENT kann gemäß den Vorgaben der relevanten Planungsnorm UNI EN 12056-2 dimensioniert werden. Laut diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven Schallschutzvorschriften in Gebäuden (gesetzliche Regelung in Italien) bietet das Abwassersystem ULTRA SILENT beeindruckende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leicht, einfach und schnell zu installieren dank der Verbindung mit Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenstück gewährleistet den notwendigen Raum für mögliche Ausdehnungen der Anlage mit einer zuverlässigen und langfristig gesicherten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT-System aus Polypropylen sind eine Reihe nützlicher Zubehörteile zur Umsetzung der Abflusssysteme zugeordnet, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Taschen)
• Monoschicht-Entkopplungshülsen
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsringe für die Rohre
• Ringschrauben zur Verhinderung des Abrutschens

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht Eigenschaften bemerkenswerter Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Thermoschweißen von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (im Gebäude und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Handelsnutzung, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte der Andacht erforderlich ist. Das ULTRA SILENT-System ist auch geeignet für die Errichtung von Belüftungs- und Belüftungsanlagen, Abzug, Staubsaugen.

Merkmale und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während sie über längere Zeit bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstand in Klasse D-s2,d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallebenen und Schallmessgerät auf der tiefsten Ebene, bei einer Ablassrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig ablaufenden WC-Spülkästen) und üblicherweise von Installateuren verwendeten Befestigungsringen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von kg 1,480 für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von Chemikalien im abgeleiteten Fluid sind die entsprechenden Vorgaben in der zugehörigen REFERENZTABLEAU zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Geschäftszwecke, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System eignet sich auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohrsysteme in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, die das ULTRA SILENT System bilden, sind vollständig recycelbar und werden frei von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser auf der niedrigsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht dem gleichzeitigen Abfluss von 2 WC-Spülkästen) und Montageklammern üblicher Art, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die Anforderungen in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz gefordert wird, für Wohn-, Industrie- und Gewerberäume, öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Orte des Kultus. Das System ULTRA SILENT ist auch geeignet für die Realisierung von Belüftungs-, Luftaustausch-, Absaug- und Staubsaugungsanlagen.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Mediums kann für einen kurzen Zeitraum 98 °C erreichen, während die Temperatur über längere Zeiträume 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Brandwiderstand Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, ermittelt im Labor unter Testbedingungen mit 2 Fallhöhen und einem Schalldämmgerät, platziert im niedrigsten Stockwerk, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (z. B. Mupro Gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Fluid sind die entsprechenden VORSCHRIFTEN in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) in coextrudierten 3 Schichten. Die verfügbare Produktreihe mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemische Substanzen, die in häuslichen und industriellen Abwässern gelöst sind, verleiht.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeimmobilien sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, Staubabsaugung geeignet.

Anwendungsbereich

System für die Ableitung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbeimmobilien sowie für öffentliche und Unterkunftseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftzirkulationssystemen, Staubabsaugung geeignet.

Planungsanleitungen

Das ULTRA SILENT Abwassersystem kann gemäß der einschlägigen Planungsnorm UNI EN 12056-2 bemessen werden. In Übereinstimmung mit diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive akustische Anforderungen innerhalb von Gebäuden (Gesetzgebung in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte schalldämmende Eigenschaften, die gemäß EN 14366 beim Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageanleitungen

Leichtes, einfach und schnell zu installierendes System dank der Verbindung mit einem Stecksystem, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet den entsprechenden Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Dichtigkeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Zum ULTRA SILENT Polypropylen-System gehören eine Vielzahl nützlicher Zubehörteile für die Realisierung von Abwassersystemen, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Brandschutzsysteme (Muffen - Bänder - Taschen)
• Einzelwandige Entkopplungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsringe für Rohre
• Anti-Rutsch-Dichtungsringe

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm Eigenschaften von bemerkenswerter Robustheit, insbesondere in kalten Umgebungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Darüber hinaus kann das System im Falle eines Stoßes oder versehentlicher Löcher schnell durch fachgerechte Wärmeversiegelung mit entsprechender Ausrüstung repariert werden.

ÜBER SILENT

Ein innovatives Abwassersystem aus schwarzem, dreischichtigem Polypropylen (PP) RAL 9005. Die Produktpalette ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System akustische Isolation, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemische Stoffe verleiht, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

System zur Entsorgung von Abwässern entsprechend der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen Vorschriften zur akustischen Isolierung für Wohn-, Industrie- und Gewerbebauten sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte der Anbetung erforderlich sind. Das ÜBER SILENT-System eignet sich auch für die Gestaltung von Belüftungs- und Luftzirkulationsanlagen, Abzugs- und Staubsauganlagen.

Planungsanweisungen

Das ÜBER SILENT Abwassersystem kann gemäß den Vorgaben der einschlägigen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ÜBER SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 05.12.1997 über die passiven akustischen Anforderungen in Gebäuden (Gesetzgebung in Italien) bietet das ÜBER SILENT-Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit einem Steckmechanismus, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Becher gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristig garantierten Dichtigkeit. Das Polypropylen-System ÜBER SILENT ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ÜBER SILENT Polypropylen-System gehört eine Reihe von Zubehörteilen, die für die Erstellung von Abwassersystemen nützlich sind, wie zum Beispiel:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Einschichtige Entkoppelungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsbandagen für Rohre
• Aushalteschutzbandagen

Besondere Bedingungen

Die spezielle Zusammensetzung des ÜBER SILENT-Systems verleiht außergewöhnliche Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System bei Schlag- oder Durchstoßschäden schnell durch Thermoschweißen mit speziell ausgebildetem Personal und geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) mit einer coextrudierten 3-Schicht- Struktur. Die Produktlinie umfasst Rohre und Verbindungen mit Durchmessern von 32 bis 200 mm, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch in Abwasser gelöste Substanzen verleiht.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb der Gebäude sowie im Erdreich) geeignet für Einrichtungen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenwohnheime, Hotels, Schulen, und Orte der Anbetung gestellt werden. Das ULTRA SILENT System eignet sich auch für die Installation von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsauganlagen.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb der Gebäude sowie im Erdreich) geeignet für Einrichtungen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten, öffentliche Einrichtungen und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenwohnheime, Hotels, Schulen, und Orte der Anbetung gestellt werden. Das ULTRA SILENT System eignet sich auch für die Installation von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsauganlagen.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß den Anforderungen der relevanten Norm, der UNI EN 12056-2, dimensioniert werden. Laut diesen Vorschriften dürfen Rohre und Verbindungen des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile zur Belüftung des Abwassersystems verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem durch steckbare Verbindungen, die durch eine elastomerische Dichtung gesichert sind. Die Verbindung mit einem Muffenstück gewährleistet den ausreichenden Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Dichtigkeit. Das ULTRA SILENT System aus Polypropylen ist auch kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehört eine Reihe von Zubehörteilen, die für die Erstellung von Abwassersystemen nützlich sind, darunter:

• Belüftungsventile für den Abfluss
• Rückschlagventile
• Feuerwehranlagen (Hülsen – Bänder – Säcke)
• Einlagige Trennhülsen
• Schalldämmplatten in dreilagiger Ausführung
• Befestigungs- und Verankerungsbänder für Rohre
• Rutschsichere Dichtungsbänder

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine ausgeprägte Robustheit, insbesondere bei extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20 °C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlichen Lochs schnell durch Schweißverbindung von geschultem Personal mit geeigneter Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem RAL 9005 Polypropylen (PP) im co-extrudierten 3-Lagen-Design. Die Produktreihe ist in Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind. Diese verleihen dem System akustische Isolation, Schlagfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit gegenüber in kommunalen und industriellen Abwässern gelösten Stoffen.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 in Klasse BD (sowohl innen als auch außen sowie im Erdreich) geeignet für Installationen in Gebäuden, die Anforderungen an den Schallschutz in Wohn-, Gewerbe- und Industriebauten erfordern, sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Seniorenresidenzen, Hotels, Schulen und Kirchen. Das ULTRA SILENT-System eignet sich ebenfalls für die Realisierung von Belüftungs- und Luftaustauschsystemen, Extraktionen und Staubsaugen.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems ULTRA SILENT-Rohre und -Fittings oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5. Dezember 1997 zu den passiven akustischen Anforderungen in Gebäuden (gesetzliche Regelungen in Italien) bietet das ULTRA SILENT Abwassersystem erheblichen Schallschutz mit zertifizierten Leistungen gemäß EN 14366 am Fraunhofer-Institut in Stuttgart.

Montageverfahren

Leichtes, einfach und schnell zu installierendes System durch Steckverbindung mit elastomerem Dichtungsring. Die Verbindung mit einer Tasse gewährleistet den angemessenen Raum für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langlebigen Dichtheit. Das ULTRA SILENT System aus Polypropylen ist kompatibel mit anderen Kunststoffen in den standardisierten Durchmessern PP/PE-HD/PVC.

Zubehör für die Installation

Eine Reihe von Zubehörteilen ist mit dem ULTRA SILENT Polypropylen-System verbunden, die bei der Realisierung der Abwassersysteme hilfreich sind, darunter:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Säcke)
• Entkoppelnde Monoschichthülsen
• Schalldämmplatten in Dreifachschicht
• Befestigungs- und Verankerungsringe für Rohre
• Verbindungsringe mit Antischaum-Dichtungen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems sorgt für bemerkenswerte Robustheit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu -20°C. Darüber hinaus kann das System im Falle eines Aufpralls oder versehentlichen Lochs schnell durch Schweißen mit der richtigen Ausrüstung repariert werden.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem, dreischichtig co-extrudiertem Polypropylen (PP) RAL 9005. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Eigenschaften wie Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemisch gelöste Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die Anforderungen an die Schallschutzverordnung für Wohn-, Industrie- und Gewerbeimmobilien benötigen, sowie öffentliche und unterbringende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System ist auch für die Installation von Ventilations- und Belüftungsanlagen, Absaugung, Staubsaugen geeignet.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, die Anforderungen an die Schallschutzverordnung für Wohn-, Industrie- und Gewerbeimmobilien benötigen, sowie öffentliche und unterbringende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT-System ist auch für die Installation von Ventilations- und Belüftungsanlagen, Absaugung, Staubsaugen geeignet.

Planungsanleitung

Das ULTRA SILENT-Abwassersystem kann gemäß den Vorgaben der Entwurf Norm, UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungsstücke des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Im Einklang mit DPCM 5/12/1997 zu den passiven Schalldämmanforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem zertifizierte Schallisolationsleistungen gemäß EN 14366 beim Fraunhofer Institut in Stuttgart.

Installationsmodus

Ein leichtes, simples und schnelles System zu installieren dank Verbindung durch Stecksystem, gesichert durch eine elastomere Dichtung. Die Verbindung mit einer Buchse gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaft garantierten Dichtigkeit. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe von nützlichem Zubehör für die Installation von Abwasseranlagen ausgestattet, darunter:

• Ventil für die Belüftung der Entwässerung
• Rückflussverhinderer
• Brandschutzsysteme (Hülsen – Bänder – Taschen)
• Einlagige Entkoppelungshülsen
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsringe für Rohre
• Verbindungsringe gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine ausgeprägte Robustheit, insbesondere unter extrem kalten Umweltbedingungen, mit einer Stoßfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder versehentlichen Lochs schnell durch eine thermische Schweißung durch erfahrene Hände mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Belüftungsanlagen, Extraktion, Staubabsaugung geeignet.

Eigenschaften und Betriebseigenschaften

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.

• Die Temperatur des im System abgeleiteten Mediums kann kurzzeitig 98 °C erreichen, während die Temperatur langfristig 95 °C erreichen kann.

• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).

• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK.

• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1).

• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhe und Schallpegelmesser, der in der tiefsten Etage positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Kassetten) und üblichen Befestigungsringen, die normalerweise für Installateure vorgesehen sind (Typ Mupro gelb).

• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.

• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.

• Bei der Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium ist auf die entsprechenden VORSCHRIFTEN in der entsprechenden TABELLE zu achten.

• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Entsorgung von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdboden) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Vorschriften zur Schalldämmung für Wohn-, Industrie- und Gewerbebauten, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das System ULTRA SILENT eignet sich auch für die Herstellung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgegebenen Fluids kann für kurze Zeit bis zu 98°C erreichen, während die Temperatur über längere Zeit bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandverhalten in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallebenen und Schallpegelmessgerät auf der niedrigsten Ebene, mit einem Abfluss von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von chemischen Substanzen im abgegebenen Fluid ist genau das zu beachten, was in der entsprechenden REFERENZTABLEAU vorgeschrieben ist.
• 10 Jahre Garantie gegen Herstellungsfehler

Anwendungsbereich

System für die Ableitung von Abwasser, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbegebiete, öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftzufuhrsystemen, Entlüftung, Staubsaugen geeignet.

Merkmale und Betriebsleistung

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der im System abgeführten Flüssigkeit kann für kurze Zeit bis zu 98 °C erreichen, während die Temperatur für einen längeren Zeitraum bis zu 95 °C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturausdehnungskoeffizient von 0,09 mm/mk
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) gemäß Laborbeurteilung in einer Prüfungsumgebung mit 2 Fallstufen und Schallpegelmesser am tiefsten Punkt, mit einer Abflussrate von 4 l/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Glas von 1 Meter Länge
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeführten Fluid ist sorgfältig auf die entsprechenden VORGABEN in der Bezugstabelle zu achten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert in 3 Schichten. Die verfügbaren Durchmesser reichen von 32 bis 200 mm und bestehen aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System schalldämmende Eigenschaften, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemische Substanzen in kommunalen und industriellen Abflüssen verleiht.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb und im Erdreich) geeignet für Anlagen in Gebäuden, die gesetzliche Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbe- sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte der Anbetung erfordern. Das ULTRA SILENT-System ist auch geeignet für die Herstellung von Belüftungs- und Lüftungsinstallationen, Extraktion und Staubsaugen.

Anwendungsbereich

System für den Abfluss von Abwässern gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes, außerhalb und im Erdreich) geeignet für Anlagen in Gebäuden, die gesetzliche Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbe- sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte der Anbetung erfordern. Das ULTRA SILENT-System ist auch geeignet für die Herstellung von Belüftungs- und Lüftungsinstallationen, Extraktion und Staubsaugen.

Planungsanweisungen

Das Abwassersystem ULTRA SILENT kann gemäß den Vorschriften der entsprechenden Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorschriften können zur Umsetzung der Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das Abwassersystem ULTRA SILENT nachweislich beeindruckende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Stecken, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet ausreichend Platz für eventuelle Ausdehnungen des Systems mit zuverlässigem, über die Zeit garantierten Halt. Das ULTRA SILENT-System aus Polypropylen ist mit anderen Materialien wie PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Das ULTRA SILENT-System aus Polypropylen wird mit einer Reihe von nützlichen Zubehörteilen zur Installation von Abflusssystemen angeboten, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauventile
• Feuerabschottungssysteme (Muffen – Bänder – Taschen)
• Entkoppelnde Monoschichthülsen
• Schallschutzelemente in Dreischichtbauweise
• Befestigungs- und Verankerungsschellen für Rohre
• Haltbare Dichtschellen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems weist Merkmale bemerkenswerter Robustheit auf, insbesondere in kalten Umgebungen mit extremen Temperaturen, mit Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Außerdem kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Wärmeschweißen von erfahrenem Personal mit spezieller Ausrüstung repariert werden.
