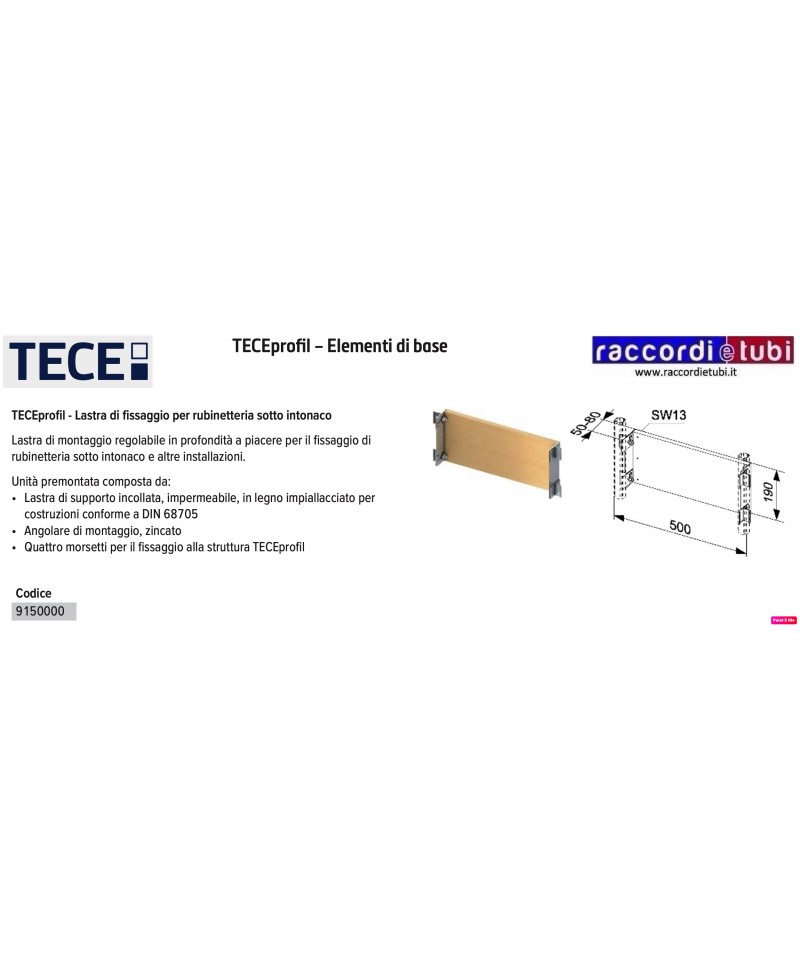

TECEprofil HOLZHALTER FÜR MONTAGE DER TERMINALEN 9150000

TECEprofil - Mehrfachklemme

Für die Befestigung an Profilrohren und Traversen TECEprofil aus Materialien anderer

Hersteller.

Besteht aus:

• Schraube und Mutter M 8

• Verzinkte Aluminiumbleche

TECEprofil - Doppelte Befestigung

Für die gleichzeitige Verankerung von zwei TECEprofil-geformten Rohren an der Wand.

Für Stützkonstruktionen mit einer Tiefe von 140 bis 220 mm. Vormontierte Einheit aus

verzinktem Stahl, einschließlich Befestigungsmaterial.

TECEprofil - Waschbeckenmodul, Montagehöhe 1120 mm

Für die Befestigung an profilierte TECEprofil-Rohre oder für die Installation in Wänden mit

metallischen oder hölzernen Strukturen, als freistehendes Frontmodul oder Eckmodul.

Komplett vormontierte Einheit, bestehend aus:

• Selbsttragender Montagerahmen mit pulverbeschichteter Oberfläche

• Zwei M10 Haltestifte, in der Höhe und seitlich verstellbar

• Traverse für Armaturen mit Schallschutz für die Befestigung von

Wandanschlüssen

• Ablaufbogen DN 40/50, mit Gummikappe NW 30/50 (die auch als Dichtung funktioniert) inklusive Wandschutzstopfen

Separat bestellen:

• Wandanschlüsse TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push

20 universelle Anschlüsse x 1/2"

• Befestigung für die Einzelmontage an Wand, in der Ecke oder in

Holzstrukturen

• Traverse für Armaturen unter Putz und über Putz 9020041

TECEprofil - Doppel, verlängertes Befestigungselement

Für die gleichzeitige Verankerung von zwei TECEprofil-Rohren an der Wand.

Bei einer Tragstrukturtiefe von 220 bis 300 mm. Vorgefertigte Einheit aus

galvanisiertem Stahl, inklusive Befestigungsmaterial.

WC-Modul mit Installation der Betätigung "easy fit" und Rohr

Wellrohr zur Verbindung von elektronischen WC-Bidets. Zur Befestigung an

TECEprofil oder für die Installation in Wänden mit Holz oder

Metallständern und als Wandmodul oder Eckmodul; auch geeignet für

die Einzelmontage.

Uni-Cisterne für Frontalbetätigung:

• Sicherheitstank aus hochwertigem Kunststoff, geprüft nach

EN 14055

• Vollständig vorab montierte und versiegelte Cisterne

• Cisternenanschluss mit 1/2" Innengewindeseitlich, kompatibel mit

schnellanschlüssen

• Tankvolumen 10 Liter; voreingestelltes Standard-Spülvolumen 6 Liter, das

Spülvolumen kann jederzeit auf 4,5/7,5/9

Liter umgestellt werden; teilweises Spülvolumen 3 Liter für das Doppelsystem; das verbleibende

Volumen kann sofort für eine Reinigungsspülung genutzt werden.

• Isoliert gegen Kondensation

• Für TECE-Betätigungsplatten und WC-Betätigungsarmaturen

• Kann als Einzel- oder Doppelsystem verwendet werden

• „easy fit“ System zur Montage der Betätigungsplatten

• Installationsschacht mit Reißverschluss, kann ohne

Werkzeug verkürzt werden

• Geräuscharme hydraulische Füllventile, Sanitärgruppe 1

gemäß DIN 4109

Modulrahmen:

• Ständer, pulverbeschichtet

• Zwei Gewindestangen mit M12-Mutter zur

Befestigung der Sanitäreinrichtungen

• WC-Abgang DN 90 mit Übergangsanpassung DN 90/100 aus PP

• Übergangsanpassung auch für horizontale Installation geeignet

• WC-Anschlusssatz DN 90

• WC-Anschlussbox mit Schutzgehäuse und Leitung für

die universelle Anbindung der WC-Bidets (Position der

Anbindung überprüfen), mit Verbindungsbox und Abdeckung für Transformator.

Es ist möglich, eine Befestigung für Keramiksanitäreinrichtungen mit einer Sitzhöhe von

48 cm, gemäß DIN 18040-1 (DIN 18040-1: Barrierefreies

Bauen – Planungsgrundsätze – Teil 1:

Barrierefreie Gebäude für öffentliche

Benutzer).

Separat zu bestellen:

• WC-Betätigungsplatte (siehe Abschnitt Betätigungsplatten)

• Verbindungselemente für Wand-, Eck- oder Massivholzschwellen

• Klappe zum Einlegen von Hygienetabletten (optional)

• TECEone Zusatzset für leichte Wände (optional)

Hinweis:

Bei der Verwendung von WCs mit einer reduzierten Kontaktfläche (= Abstand von der Mitte des Befestigungsbolzens bis zurunteren Kante der Auflagefläche unter 18 cm) – z.B. V & B Memento, Subway 2.0 – ist

es notwendig, in der unteren Struktur das Ständer-Set aus

Edelstahl 9041029 zu installieren.

TECEprofil - Universalgelenk

Für die universelle Befestigung von Komponenten im Tragwerk TECEprofil.

Dank des Kugelgelenks ist es möglich, fast alle Winkel und

Positionen einzustellen.

TECEprofil - Stützfuß für freistehende Wände

Zur Versteifung von tragenden Strukturen TECEprofil unabhängig.

Zusammengesetzt aus:

• Stützfuß aus verzinktem Stahl

• Material zum Befestigung für die Anwendung am Boden der rustikalen Struktur

• Material zum Befestigung für die Anwendung an einer tragenden Struktur TECEprofil

TECEprofil - Rohr profiliert

Rohr profiliert für die Montage einer tragenden Struktur für die Unterbringung

von Komponenten TECEprofil; aus warmgewalztem, geschweißtem, verzinktem Stahl

TECEprofil - Regulierungsfuß

Regulierungsfuß für das Traggerüst TECEprofil. Ermöglicht die Befestigung von

Wänden TECEprofil teilweise vorgefertigt an Decke oder auf dem Boden

TECEprofil - Endstop mit Gummiüberzug für Rohre profilierte

TECEprofil - Träger für Armaturen unter Putz und

über Putz für die anschließende Installation in Waschtischmodulen

Träger aus verzinktem Stahl für die Montage auf der Baustelle von Armaturen unter

Putz oder über Putz, einschließlich Material für Befestigung für die anschließende Montage

in Waschtischmodulen TECEprofil oder für die Installation in Wänden mit

Metall- und Holzrahmen. Geeignet z.B. für Hansa Varox, Hansgrohe

iBox und Kludi Flex-Box.

Separat zu bestellen:

• Wandanschlüsse TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push

20 Universalkörper x 1/2"

TECEprofil - Steckfuß

Höhenverstellbarer Fuß und Endkappe für die Steckverbindung in ein profilrohr

TECEprofil.

Der Höhenverstellfüß ist geeignet für die Lastenaufnahme, z. B. für die

Unterstützung von Stahlwannen. Weitere Füße sind nicht erforderlich für

die Unterstützung von Stahlwannen.

Zusammengesetzt aus:

• Höhenverstellfuß für Tuben TECEprofil

• Endkappe mit Gummiüberzug

TECEprofil - Befestigungssatz für Waschmaschine

Für die horizontale oder vertikale Installation in einer tragenden Konstruktion TECEprofil.

Besteht aus:

• Querträger aus verzinktem Stahl für den Befestigung von Siphon und Wandanschluss

• Siphon für die Wandinstallation für Waschmaschinen, DN 40/50

• Anschluss für flexibles verchromtes

• Verchromte Rosette

• Befestigungsmaterial für die Anwendung an einem Träger TECEprofil

Separat zu bestellen:

• Wandanschlüsse TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push

20 universell Anschluss x 1/2"

TECE - Montageschraube 4,2 x 13 mm

Kreuzschraube selbstschneidend für die Befestigung an den profilierte Rohren und Querverstrebungen

TECEprofil aus Materialien anderer Hersteller.

(VERPACKUNG 50 STÜCK

TECEprofil - Platte zur Befestigung für zusätzliche Einsätze, 200 mm x 200

mm

Platte zur stabilen Befestigung von zusätzlichen Strukturen, z.B. Schränken mit

Spiegelanlagen in tragenden Strukturen TECEprofil; in furnierten Holz für

Bauten gemäß DIN 68705.

TECEprofil - Verbindungselement

Für die Aufnahme einer gewindeeigenen Stange.

Vorgefertigtes Element aus verzinktem Stahl, inklusive einer gewindeeigenen Stange.
