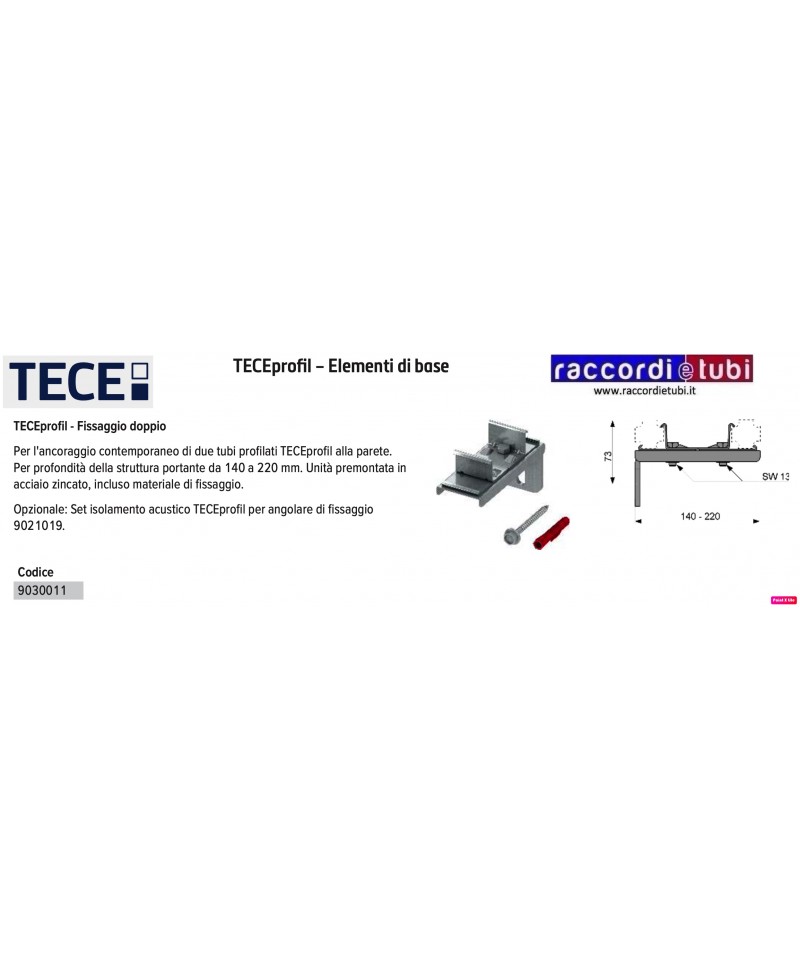

TECEprofil DOPPEL-WINKELBEFESTIGUNG 9030011

TECEprofil - Mehrfachklemme

Für die Befestigung an Profilrohren und Traversen TECEprofil aus Materialien anderer

Hersteller.

Besteht aus:

• Schraube und Mutter M 8

• Verzinkte Aluminiumbleche

TECEprofil - Winkel zur Feststellung

Winkel für die Feststellung von Rohren profilen TECEprofil an der Wand. Einheit

vormontiert aus verzinktem Stahl, inklusive Montagematerial zum Feststellen.

TECEprofil - Universelle Verbindung

Für die Verbindung von TECEprofil-Rohren in jedem Winkel.

Vorgefertigte Einheit aus verzinktem Stahl.

TECE - Montageschraube 4,2 x 13 mm

Kreuzschraube selbstschneidend für die Befestigung an den profilierte Rohren und Querverstrebungen

TECEprofil aus Materialien anderer Hersteller.

(VERPACKUNG 50 STÜCK

TECEprofil - Universalgelenk

Für die universelle Befestigung von Komponenten im Tragwerk TECEprofil.

Dank des Kugelgelenks ist es möglich, fast alle Winkel und

Positionen einzustellen.

TECEprofil - Wand-WC-Modul mit Octa II Spülkasten, 8 cm, Installationshöhe

1120 mm

WC-Modul mit "easy fit" für die Montage der Betätigungsplatten. Für die

Befestigung an die TECEprofil-Rohre oder für die Installation in Konstruktionen mit Holz-

oder Metallständern oder Wandfronten oder in Ecken; auch geeignet für

die Montage als Einzelblock.

Octa II Spülkasten, 8 cm, für Frontbetätigung:

• Sicherheitsbehälter aus hochbeständigem Kunststoff, getestet nach

EN 14055

• Vollständig vormontierter und versiegelter Spülkasten

• Spülkastenanschluss mit 1/2" FE-Gewinde oben, kompatibel mit

Schnelladaptoren

• Tankvolumen 7 Liter; standardmäßiges voreingestelltes Spülvolumen von 6 Litern, das

Spülvolumen kann jederzeit auf 4,5 Liter zurückgesetzt werden;

Teilspeicherabfluss 3 Liter für das Doppelspülsystem Möglichkeit, optional ein

Spülvolumen von 4/2 Litern einzustellen

• Gegen Kondensation isoliert

• Für TECE-Betätigungsplatten und WC-Betätigungsarmaturen

• Kann als Einzel- oder Doppelspülkasten verwendet werden

• "easy fit"-Systemfür die Montage der Betätigungsplatte

• Installationsschacht mit Reißverschlussöffnung, kann ohne

Werkzeug verkürzt werden

• Geräuscharme Hydraulikfüllventil, Armatur Gruppe 1

nach DIN 4109

Modulrahmen:

• Selbsttragend, pulverbeschichtet

• Zwei M 12-Befestigungsbolzen mit Unterlegscheibe

• WC-Ablaufschacht DN 90/90 PE-HD, mit Schutzkappe

• WC-Anschluss-Set DN 90

• Geeignet für Estriche bis 30 cm

• Abstand von Befestigung sanitär 180 mm oder 230 mm

• Mit Wandbefestigung

TECEprofil - Platte zur Befestigung für zusätzliche Einsätze, 200 mm x 200

mm

Platte zur stabilen Befestigung von zusätzlichen Strukturen, z.B. Schränken mit

Spiegelanlagen in tragenden Strukturen TECEprofil; in furnierten Holz für

Bauten gemäß DIN 68705.

WC-Modul mit Installation der Betätigung "easy fit" und Rohr

Wellrohr zur Verbindung von elektronischen WC-Bidets. Zur Befestigung an

TECEprofil oder für die Installation in Wänden mit Holz oder

Metallständern und als Wandmodul oder Eckmodul; auch geeignet für

die Einzelmontage.

Uni-Cisterne für Frontalbetätigung:

• Sicherheitstank aus hochwertigem Kunststoff, geprüft nach

EN 14055

• Vollständig vorab montierte und versiegelte Cisterne

• Cisternenanschluss mit 1/2" Innengewindeseitlich, kompatibel mit

schnellanschlüssen

• Tankvolumen 10 Liter; voreingestelltes Standard-Spülvolumen 6 Liter, das

Spülvolumen kann jederzeit auf 4,5/7,5/9

Liter umgestellt werden; teilweises Spülvolumen 3 Liter für das Doppelsystem; das verbleibende

Volumen kann sofort für eine Reinigungsspülung genutzt werden.

• Isoliert gegen Kondensation

• Für TECE-Betätigungsplatten und WC-Betätigungsarmaturen

• Kann als Einzel- oder Doppelsystem verwendet werden

• „easy fit“ System zur Montage der Betätigungsplatten

• Installationsschacht mit Reißverschluss, kann ohne

Werkzeug verkürzt werden

• Geräuscharme hydraulische Füllventile, Sanitärgruppe 1

gemäß DIN 4109

Modulrahmen:

• Ständer, pulverbeschichtet

• Zwei Gewindestangen mit M12-Mutter zur

Befestigung der Sanitäreinrichtungen

• WC-Abgang DN 90 mit Übergangsanpassung DN 90/100 aus PP

• Übergangsanpassung auch für horizontale Installation geeignet

• WC-Anschlusssatz DN 90

• WC-Anschlussbox mit Schutzgehäuse und Leitung für

die universelle Anbindung der WC-Bidets (Position der

Anbindung überprüfen), mit Verbindungsbox und Abdeckung für Transformator.

Es ist möglich, eine Befestigung für Keramiksanitäreinrichtungen mit einer Sitzhöhe von

48 cm, gemäß DIN 18040-1 (DIN 18040-1: Barrierefreies

Bauen – Planungsgrundsätze – Teil 1:

Barrierefreie Gebäude für öffentliche

Benutzer).

Separat zu bestellen:

• WC-Betätigungsplatte (siehe Abschnitt Betätigungsplatten)

• Verbindungselemente für Wand-, Eck- oder Massivholzschwellen

• Klappe zum Einlegen von Hygienetabletten (optional)

• TECEone Zusatzset für leichte Wände (optional)

Hinweis:

Bei der Verwendung von WCs mit einer reduzierten Kontaktfläche (= Abstand von der Mitte des Befestigungsbolzens bis zurunteren Kante der Auflagefläche unter 18 cm) – z.B. V & B Memento, Subway 2.0 – ist

es notwendig, in der unteren Struktur das Ständer-Set aus

Edelstahl 9041029 zu installieren.

TECEprofil - Eckverbindung

Eckverbindung zur festen Verbindung von Rohren in rechtwinkliger Form

TECEprofil; vorgefertigtes Bauteil aus verzinktem Stahl; Innensechskantschraube M 5 (SW 3) und

Druckfeder.

TECEprofil - Set zur Befestigung für Absperr- und Zählereinheiten

Unterstützung zur sicheren Befestigung von gängigen Absperr- und Zählereinheiten mit

Schlauchschellen; kontinuierlich in Höhe und Abstand verstellbar.

Vorfabrizierte Einheit, bestehend aus:

• Zwei Schlauchschellen mit schalldämpfendem Gummi

• Material zur Befestigung an einem TECEprofil-Profilrohr

TECEprofil - Verbindung für profilierte Rohre

Für die stabile Verbindung von zwei TECEprofil Profilrohren in axialer Position

TECEprofil - Befestigungs-schnalle

Für die Aufnahme einer Gewindestange.

Vorgefertigte Einheit aus verzinktem Stahl, einschließlich einer gewindeschraube.

TECEprofil - Modul für hängendes Bidet, Montagehöhe 1120 mm

Für die Befestigung an profilierten Rohren TECEprofil oder für die Installation in Wänden mit

metallischen oder hölzernen Strukturen, als Modul vor der Wand oder in der Ecke.

Vollständig vormontierte Einheit, bestehend aus:

• Selbsttragender Montageboden mit pulverbeschichteter Oberfläche und zwei

höhenverstellbare Füße von 0 bis 200 mm

• Zwei Stützbolzen und M 12 Muttern

• Anschluss für Abfluss beliebig in der Höhe verstellbar

• DN 40/50 Abflussbogen, mit Gummi-Hülle NW 30/50 (die auch als Dichtung)

inklusive Wand-Schutzkappe

Separat zu bestellen:

• Wand TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push 20

universeller Anschluss x 1/2"

• Befestigung für die Wandmontage vor der Wand, in der Ecke oder in einer Holzstruktur

TECEprofil - Rohr profiliert

Rohr profiliert für die Montage einer tragenden Struktur für die Unterbringung

von Komponenten TECEprofil; aus warmgewalztem, geschweißtem, verzinktem Stahl

TECEprofil - Verbindungselement

Für die Aufnahme einer gewindeeigenen Stange.

Vorgefertigtes Element aus verzinktem Stahl, inklusive einer gewindeeigenen Stange.

TECEprofil - Anschlussklemmen für Armaturen

Zur Aufnahme eines einzelnen Armaturenzubehörs am Traggerüst

TECEprofil."OHNE TERMINAL"
