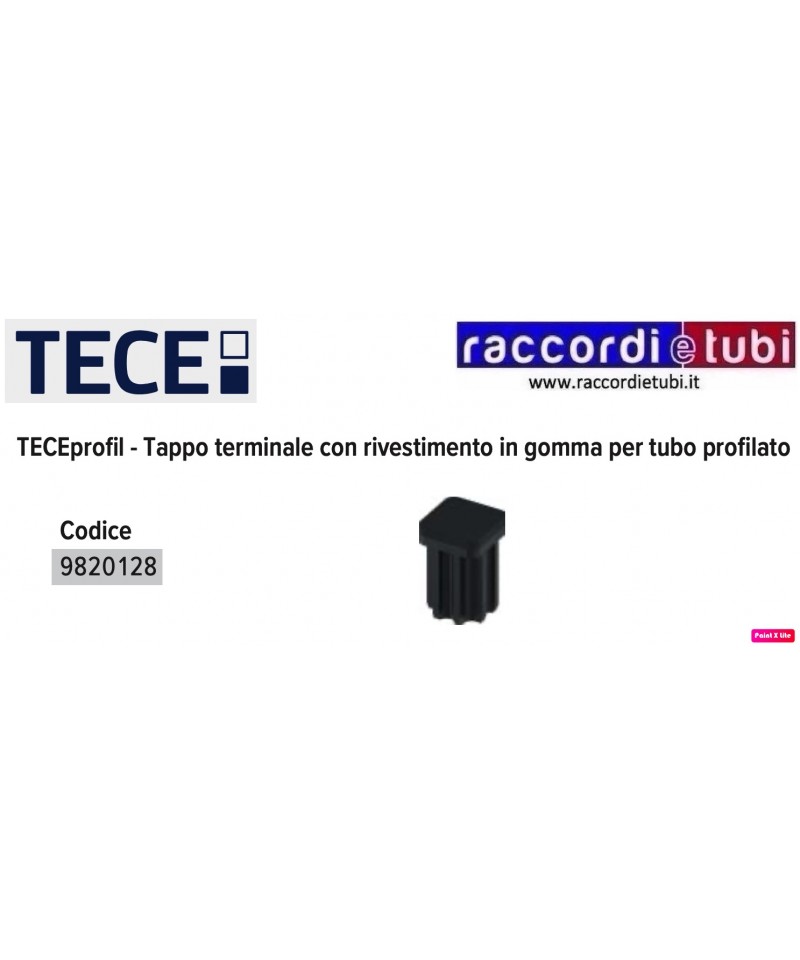

TECEprofil ENDSTOPP 9820128

TECEprofil - Verbindungselement

Für die Aufnahme einer gewindeeigenen Stange.

Vorgefertigtes Element aus verzinktem Stahl, inklusive einer gewindeeigenen Stange.

TECEprofil - Mehrfachklemme

Für die Befestigung an Profilrohren und Traversen TECEprofil aus Materialien anderer

Hersteller.

Besteht aus:

• Schraube und Mutter M 8

• Verzinkte Aluminiumbleche

TECEprofil - Doppelte Befestigung

Für die gleichzeitige Verankerung von zwei TECEprofil-geformten Rohren an der Wand.

Für Stützkonstruktionen mit einer Tiefe von 140 bis 220 mm. Vormontierte Einheit aus

verzinktem Stahl, einschließlich Befestigungsmaterial.

TECEprofil - Befestigungs-schnalle

Für die Aufnahme einer Gewindestange.

Vorgefertigte Einheit aus verzinktem Stahl, einschließlich einer gewindeschraube.

TECEprofil - Set zur Befestigung für Absperr- und Zählereinheiten

Unterstützung zur sicheren Befestigung von gängigen Absperr- und Zählereinheiten mit

Schlauchschellen; kontinuierlich in Höhe und Abstand verstellbar.

Vorfabrizierte Einheit, bestehend aus:

• Zwei Schlauchschellen mit schalldämpfendem Gummi

• Material zur Befestigung an einem TECEprofil-Profilrohr

TECEprofil - Platte zur Befestigung für zusätzliche Einsätze, 200 mm x 200

mm

Platte zur stabilen Befestigung von zusätzlichen Strukturen, z.B. Schränken mit

Spiegelanlagen in tragenden Strukturen TECEprofil; in furnierten Holz für

Bauten gemäß DIN 68705.

TECEprofil - Universalgelenk

Für die universelle Befestigung von Komponenten im Tragwerk TECEprofil.

Dank des Kugelgelenks ist es möglich, fast alle Winkel und

Positionen einzustellen.

TECEprofil - Modul für hängendes Bidet, Montagehöhe 1120 mm

Für die Befestigung an profilierten Rohren TECEprofil oder für die Installation in Wänden mit

metallischen oder hölzernen Strukturen, als Modul vor der Wand oder in der Ecke.

Vollständig vormontierte Einheit, bestehend aus:

• Selbsttragender Montageboden mit pulverbeschichteter Oberfläche und zwei

höhenverstellbare Füße von 0 bis 200 mm

• Zwei Stützbolzen und M 12 Muttern

• Anschluss für Abfluss beliebig in der Höhe verstellbar

• DN 40/50 Abflussbogen, mit Gummi-Hülle NW 30/50 (die auch als Dichtung)

inklusive Wand-Schutzkappe

Separat zu bestellen:

• Wand TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push 20

universeller Anschluss x 1/2"

• Befestigung für die Wandmontage vor der Wand, in der Ecke oder in einer Holzstruktur

TECEprofil - Rohr profiliert

Rohr profiliert für die Montage einer tragenden Struktur für die Unterbringung

von Komponenten TECEprofil; aus warmgewalztem, geschweißtem, verzinktem Stahl

TECEprofil - Montagekit für Absperr- und Zählgeräte

Halterung zum sicheren Montieren von gängigen Absperr- und Zählgeräten

mit Schlauchschellen; stufenlos in Höhe und Abstand verstellbar.

Vormontierte Einheit bestehend aus:

• Zwei Schlauchschellen mit schalldämmendem Gummi

• Material für die Montage an ein TECEprofil-Rohr

TECEprofil - Träger für Armaturen unter Putz und

über Putz für die anschließende Installation in Waschtischmodulen

Träger aus verzinktem Stahl für die Montage auf der Baustelle von Armaturen unter

Putz oder über Putz, einschließlich Material für Befestigung für die anschließende Montage

in Waschtischmodulen TECEprofil oder für die Installation in Wänden mit

Metall- und Holzrahmen. Geeignet z.B. für Hansa Varox, Hansgrohe

iBox und Kludi Flex-Box.

Separat zu bestellen:

• Wandanschlüsse TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push

20 Universalkörper x 1/2"

TECE - Montageschraube 4,2 x 13 mm

Kreuzschraube selbstschneidend für die Befestigung an den profilierte Rohren und Querverstrebungen

TECEprofil aus Materialien anderer Hersteller.

(VERPACKUNG 50 STÜCK

WC-Modul mit Installation der Betätigung "easy fit" und Rohr

Wellrohr zur Verbindung von elektronischen WC-Bidets. Zur Befestigung an

TECEprofil oder für die Installation in Wänden mit Holz oder

Metallständern und als Wandmodul oder Eckmodul; auch geeignet für

die Einzelmontage.

Uni-Cisterne für Frontalbetätigung:

• Sicherheitstank aus hochwertigem Kunststoff, geprüft nach

EN 14055

• Vollständig vorab montierte und versiegelte Cisterne

• Cisternenanschluss mit 1/2" Innengewindeseitlich, kompatibel mit

schnellanschlüssen

• Tankvolumen 10 Liter; voreingestelltes Standard-Spülvolumen 6 Liter, das

Spülvolumen kann jederzeit auf 4,5/7,5/9

Liter umgestellt werden; teilweises Spülvolumen 3 Liter für das Doppelsystem; das verbleibende

Volumen kann sofort für eine Reinigungsspülung genutzt werden.

• Isoliert gegen Kondensation

• Für TECE-Betätigungsplatten und WC-Betätigungsarmaturen

• Kann als Einzel- oder Doppelsystem verwendet werden

• „easy fit“ System zur Montage der Betätigungsplatten

• Installationsschacht mit Reißverschluss, kann ohne

Werkzeug verkürzt werden

• Geräuscharme hydraulische Füllventile, Sanitärgruppe 1

gemäß DIN 4109

Modulrahmen:

• Ständer, pulverbeschichtet

• Zwei Gewindestangen mit M12-Mutter zur

Befestigung der Sanitäreinrichtungen

• WC-Abgang DN 90 mit Übergangsanpassung DN 90/100 aus PP

• Übergangsanpassung auch für horizontale Installation geeignet

• WC-Anschlusssatz DN 90

• WC-Anschlussbox mit Schutzgehäuse und Leitung für

die universelle Anbindung der WC-Bidets (Position der

Anbindung überprüfen), mit Verbindungsbox und Abdeckung für Transformator.

Es ist möglich, eine Befestigung für Keramiksanitäreinrichtungen mit einer Sitzhöhe von

48 cm, gemäß DIN 18040-1 (DIN 18040-1: Barrierefreies

Bauen – Planungsgrundsätze – Teil 1:

Barrierefreie Gebäude für öffentliche

Benutzer).

Separat zu bestellen:

• WC-Betätigungsplatte (siehe Abschnitt Betätigungsplatten)

• Verbindungselemente für Wand-, Eck- oder Massivholzschwellen

• Klappe zum Einlegen von Hygienetabletten (optional)

• TECEone Zusatzset für leichte Wände (optional)

Hinweis:

Bei der Verwendung von WCs mit einer reduzierten Kontaktfläche (= Abstand von der Mitte des Befestigungsbolzens bis zurunteren Kante der Auflagefläche unter 18 cm) – z.B. V & B Memento, Subway 2.0 – ist

es notwendig, in der unteren Struktur das Ständer-Set aus

Edelstahl 9041029 zu installieren.

TECEprofil - Anschlussklemmen für Armaturen

Zur Aufnahme eines einzelnen Armaturenzubehörs am Traggerüst

TECEprofil."OHNE TERMINAL"

TECEprofil - Winkel zur Feststellung

Winkel für die Feststellung von Rohren profilen TECEprofil an der Wand. Einheit

vormontiert aus verzinktem Stahl, inklusive Montagematerial zum Feststellen.

TECEprofil - Verstellfuß

Verstellfuß für das Tragrahmensystem TECEprofil. Ermöglicht die Befestigung von

Wänden TECEprofil vorgefertigt an Decke oder auf dem Boden
