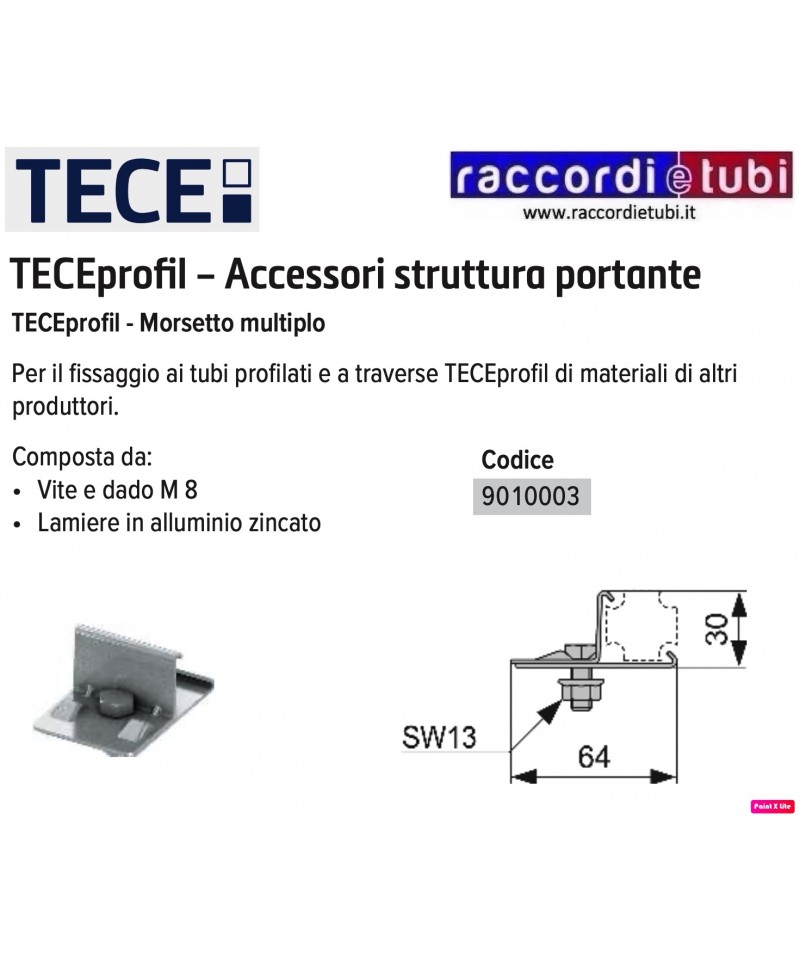

TECEprofil MEHRFACHKLEMME 9010003

TECEprofil - Eckverbindung

Eckverbindung zur festen Verbindung von Rohren in rechtwinkliger Form

TECEprofil; vorgefertigtes Bauteil aus verzinktem Stahl; Innensechskantschraube M 5 (SW 3) und

Druckfeder.

TECEprofil - Platte zur Befestigung für zusätzliche Einsätze, 200 mm x 200

mm

Platte zur stabilen Befestigung von zusätzlichen Strukturen, z.B. Schränken mit

Spiegelanlagen in tragenden Strukturen TECEprofil; in furnierten Holz für

Bauten gemäß DIN 68705.

TECEprofil - Verbindung für profilierte Rohre

Für die stabile Verbindung von zwei TECEprofil Profilrohren in axialer Position

TECEprofil - Wand-WC-Modul mit Octa II Spülkasten, 8 cm, Installationshöhe

1120 mm

WC-Modul mit "easy fit" für die Montage der Betätigungsplatten. Für die

Befestigung an die TECEprofil-Rohre oder für die Installation in Konstruktionen mit Holz-

oder Metallständern oder Wandfronten oder in Ecken; auch geeignet für

die Montage als Einzelblock.

Octa II Spülkasten, 8 cm, für Frontbetätigung:

• Sicherheitsbehälter aus hochbeständigem Kunststoff, getestet nach

EN 14055

• Vollständig vormontierter und versiegelter Spülkasten

• Spülkastenanschluss mit 1/2" FE-Gewinde oben, kompatibel mit

Schnelladaptoren

• Tankvolumen 7 Liter; standardmäßiges voreingestelltes Spülvolumen von 6 Litern, das

Spülvolumen kann jederzeit auf 4,5 Liter zurückgesetzt werden;

Teilspeicherabfluss 3 Liter für das Doppelspülsystem Möglichkeit, optional ein

Spülvolumen von 4/2 Litern einzustellen

• Gegen Kondensation isoliert

• Für TECE-Betätigungsplatten und WC-Betätigungsarmaturen

• Kann als Einzel- oder Doppelspülkasten verwendet werden

• "easy fit"-Systemfür die Montage der Betätigungsplatte

• Installationsschacht mit Reißverschlussöffnung, kann ohne

Werkzeug verkürzt werden

• Geräuscharme Hydraulikfüllventil, Armatur Gruppe 1

nach DIN 4109

Modulrahmen:

• Selbsttragend, pulverbeschichtet

• Zwei M 12-Befestigungsbolzen mit Unterlegscheibe

• WC-Ablaufschacht DN 90/90 PE-HD, mit Schutzkappe

• WC-Anschluss-Set DN 90

• Geeignet für Estriche bis 30 cm

• Abstand von Befestigung sanitär 180 mm oder 230 mm

• Mit Wandbefestigung

TECEprofil - Set zur Befestigung für Absperr- und Zählereinheiten

Unterstützung zur sicheren Befestigung von gängigen Absperr- und Zählereinheiten mit

Schlauchschellen; kontinuierlich in Höhe und Abstand verstellbar.

Vorfabrizierte Einheit, bestehend aus:

• Zwei Schlauchschellen mit schalldämpfendem Gummi

• Material zur Befestigung an einem TECEprofil-Profilrohr

TECEprofil - Rohr profiliert

Rohr profiliert für die Montage einer tragenden Struktur für die Unterbringung

von Komponenten TECEprofil; aus warmgewalztem, geschweißtem, verzinktem Stahl

TECEprofil - Waschbeckenmodul, Montagehöhe 1120 mm

Für die Befestigung an profilierte TECEprofil-Rohre oder für die Installation in Wänden mit

metallischen oder hölzernen Strukturen, als freistehendes Frontmodul oder Eckmodul.

Komplett vormontierte Einheit, bestehend aus:

• Selbsttragender Montagerahmen mit pulverbeschichteter Oberfläche

• Zwei M10 Haltestifte, in der Höhe und seitlich verstellbar

• Traverse für Armaturen mit Schallschutz für die Befestigung von

Wandanschlüssen

• Ablaufbogen DN 40/50, mit Gummikappe NW 30/50 (die auch als Dichtung funktioniert) inklusive Wandschutzstopfen

Separat bestellen:

• Wandanschlüsse TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push

20 universelle Anschlüsse x 1/2"

• Befestigung für die Einzelmontage an Wand, in der Ecke oder in

Holzstrukturen

• Traverse für Armaturen unter Putz und über Putz 9020041

WC-Modul mit Installation der Betätigung "easy fit" und Rohr

Wellrohr zur Verbindung von elektronischen WC-Bidets. Zur Befestigung an

TECEprofil oder für die Installation in Wänden mit Holz oder

Metallständern und als Wandmodul oder Eckmodul; auch geeignet für

die Einzelmontage.

Uni-Cisterne für Frontalbetätigung:

• Sicherheitstank aus hochwertigem Kunststoff, geprüft nach

EN 14055

• Vollständig vorab montierte und versiegelte Cisterne

• Cisternenanschluss mit 1/2" Innengewindeseitlich, kompatibel mit

schnellanschlüssen

• Tankvolumen 10 Liter; voreingestelltes Standard-Spülvolumen 6 Liter, das

Spülvolumen kann jederzeit auf 4,5/7,5/9

Liter umgestellt werden; teilweises Spülvolumen 3 Liter für das Doppelsystem; das verbleibende

Volumen kann sofort für eine Reinigungsspülung genutzt werden.

• Isoliert gegen Kondensation

• Für TECE-Betätigungsplatten und WC-Betätigungsarmaturen

• Kann als Einzel- oder Doppelsystem verwendet werden

• „easy fit“ System zur Montage der Betätigungsplatten

• Installationsschacht mit Reißverschluss, kann ohne

Werkzeug verkürzt werden

• Geräuscharme hydraulische Füllventile, Sanitärgruppe 1

gemäß DIN 4109

Modulrahmen:

• Ständer, pulverbeschichtet

• Zwei Gewindestangen mit M12-Mutter zur

Befestigung der Sanitäreinrichtungen

• WC-Abgang DN 90 mit Übergangsanpassung DN 90/100 aus PP

• Übergangsanpassung auch für horizontale Installation geeignet

• WC-Anschlusssatz DN 90

• WC-Anschlussbox mit Schutzgehäuse und Leitung für

die universelle Anbindung der WC-Bidets (Position der

Anbindung überprüfen), mit Verbindungsbox und Abdeckung für Transformator.

Es ist möglich, eine Befestigung für Keramiksanitäreinrichtungen mit einer Sitzhöhe von

48 cm, gemäß DIN 18040-1 (DIN 18040-1: Barrierefreies

Bauen – Planungsgrundsätze – Teil 1:

Barrierefreie Gebäude für öffentliche

Benutzer).

Separat zu bestellen:

• WC-Betätigungsplatte (siehe Abschnitt Betätigungsplatten)

• Verbindungselemente für Wand-, Eck- oder Massivholzschwellen

• Klappe zum Einlegen von Hygienetabletten (optional)

• TECEone Zusatzset für leichte Wände (optional)

Hinweis:

Bei der Verwendung von WCs mit einer reduzierten Kontaktfläche (= Abstand von der Mitte des Befestigungsbolzens bis zurunteren Kante der Auflagefläche unter 18 cm) – z.B. V & B Memento, Subway 2.0 – ist

es notwendig, in der unteren Struktur das Ständer-Set aus

Edelstahl 9041029 zu installieren.

TECE - Montageschraube 4,2 x 13 mm

Kreuzschraube selbstschneidend für die Befestigung an den profilierte Rohren und Querverstrebungen

TECEprofil aus Materialien anderer Hersteller.

(VERPACKUNG 50 STÜCK

TECEprofil - Stützfuß für freistehende Wände

Zur Versteifung von tragenden Strukturen TECEprofil unabhängig.

Zusammengesetzt aus:

• Stützfuß aus verzinktem Stahl

• Material zum Befestigung für die Anwendung am Boden der rustikalen Struktur

• Material zum Befestigung für die Anwendung an einer tragenden Struktur TECEprofil

TECEprofil - Universalgelenk

Für die universelle Befestigung von Komponenten im Tragwerk TECEprofil.

Dank des Kugelgelenks ist es möglich, fast alle Winkel und

Positionen einzustellen.

TECEprofil - Befestigungssatz für Waschmaschine

Für die horizontale oder vertikale Installation in einer tragenden Konstruktion TECEprofil.

Besteht aus:

• Querträger aus verzinktem Stahl für den Befestigung von Siphon und Wandanschluss

• Siphon für die Wandinstallation für Waschmaschinen, DN 40/50

• Anschluss für flexibles verchromtes

• Verchromte Rosette

• Befestigungsmaterial für die Anwendung an einem Träger TECEprofil

Separat zu bestellen:

• Wandanschlüsse TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push

20 universell Anschluss x 1/2"

TECEprofil - Verstellfuß

Verstellfuß für das Tragrahmensystem TECEprofil. Ermöglicht die Befestigung von

Wänden TECEprofil vorgefertigt an Decke oder auf dem Boden

TECEprofil - Endstop mit Gummiüberzug für Rohre profilierte

TECEprofil - Universelle Verbindung

Für die Verbindung von TECEprofil-Rohren in jedem Winkel.

Vorgefertigte Einheit aus verzinktem Stahl.

TECEprofil - Montagekit für Absperr- und Zählgeräte

Halterung zum sicheren Montieren von gängigen Absperr- und Zählgeräten

mit Schlauchschellen; stufenlos in Höhe und Abstand verstellbar.

Vormontierte Einheit bestehend aus:

• Zwei Schlauchschellen mit schalldämmendem Gummi

• Material für die Montage an ein TECEprofil-Rohr
