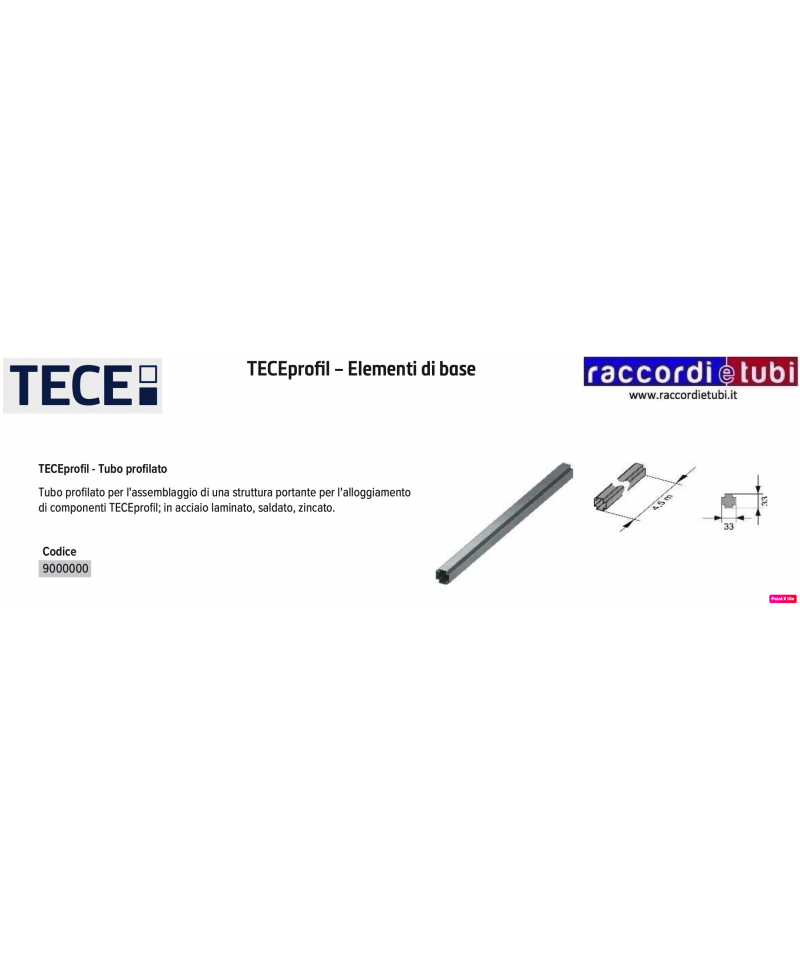

TECEprofil PROFILIERTES ROHR mt.4,5 9000000

TECEprofil - Modul für hängendes Bidet, Montagehöhe 1120 mm

Für die Befestigung an profilierten Rohren TECEprofil oder für die Installation in Wänden mit

metallischen oder hölzernen Strukturen, als Modul vor der Wand oder in der Ecke.

Vollständig vormontierte Einheit, bestehend aus:

• Selbsttragender Montageboden mit pulverbeschichteter Oberfläche und zwei

höhenverstellbare Füße von 0 bis 200 mm

• Zwei Stützbolzen und M 12 Muttern

• Anschluss für Abfluss beliebig in der Höhe verstellbar

• DN 40/50 Abflussbogen, mit Gummi-Hülle NW 30/50 (die auch als Dichtung)

inklusive Wand-Schutzkappe

Separat zu bestellen:

• Wand TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push 20

universeller Anschluss x 1/2"

• Befestigung für die Wandmontage vor der Wand, in der Ecke oder in einer Holzstruktur

TECEprofil - Waschbeckenmodul, Montagehöhe 1120 mm

Für die Befestigung an profilierte TECEprofil-Rohre oder für die Installation in Wänden mit

metallischen oder hölzernen Strukturen, als freistehendes Frontmodul oder Eckmodul.

Komplett vormontierte Einheit, bestehend aus:

• Selbsttragender Montagerahmen mit pulverbeschichteter Oberfläche

• Zwei M10 Haltestifte, in der Höhe und seitlich verstellbar

• Traverse für Armaturen mit Schallschutz für die Befestigung von

Wandanschlüssen

• Ablaufbogen DN 40/50, mit Gummikappe NW 30/50 (die auch als Dichtung funktioniert) inklusive Wandschutzstopfen

Separat bestellen:

• Wandanschlüsse TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push

20 universelle Anschlüsse x 1/2"

• Befestigung für die Einzelmontage an Wand, in der Ecke oder in

Holzstrukturen

• Traverse für Armaturen unter Putz und über Putz 9020041

TECEprofil - Wand-WC-Modul mit Octa II Spülkasten, 8 cm, Installationshöhe

1120 mm

WC-Modul mit "easy fit" für die Montage der Betätigungsplatten. Für die

Befestigung an die TECEprofil-Rohre oder für die Installation in Konstruktionen mit Holz-

oder Metallständern oder Wandfronten oder in Ecken; auch geeignet für

die Montage als Einzelblock.

Octa II Spülkasten, 8 cm, für Frontbetätigung:

• Sicherheitsbehälter aus hochbeständigem Kunststoff, getestet nach

EN 14055

• Vollständig vormontierter und versiegelter Spülkasten

• Spülkastenanschluss mit 1/2" FE-Gewinde oben, kompatibel mit

Schnelladaptoren

• Tankvolumen 7 Liter; standardmäßiges voreingestelltes Spülvolumen von 6 Litern, das

Spülvolumen kann jederzeit auf 4,5 Liter zurückgesetzt werden;

Teilspeicherabfluss 3 Liter für das Doppelspülsystem Möglichkeit, optional ein

Spülvolumen von 4/2 Litern einzustellen

• Gegen Kondensation isoliert

• Für TECE-Betätigungsplatten und WC-Betätigungsarmaturen

• Kann als Einzel- oder Doppelspülkasten verwendet werden

• "easy fit"-Systemfür die Montage der Betätigungsplatte

• Installationsschacht mit Reißverschlussöffnung, kann ohne

Werkzeug verkürzt werden

• Geräuscharme Hydraulikfüllventil, Armatur Gruppe 1

nach DIN 4109

Modulrahmen:

• Selbsttragend, pulverbeschichtet

• Zwei M 12-Befestigungsbolzen mit Unterlegscheibe

• WC-Ablaufschacht DN 90/90 PE-HD, mit Schutzkappe

• WC-Anschluss-Set DN 90

• Geeignet für Estriche bis 30 cm

• Abstand von Befestigung sanitär 180 mm oder 230 mm

• Mit Wandbefestigung

TECEprofil - Endstop mit Gummiüberzug für Rohre profilierte

TECEprofil - Befestigungssatz für Waschmaschine

Für die horizontale oder vertikale Installation in einer tragenden Konstruktion TECEprofil.

Besteht aus:

• Querträger aus verzinktem Stahl für den Befestigung von Siphon und Wandanschluss

• Siphon für die Wandinstallation für Waschmaschinen, DN 40/50

• Anschluss für flexibles verchromtes

• Verchromte Rosette

• Befestigungsmaterial für die Anwendung an einem Träger TECEprofil

Separat zu bestellen:

• Wandanschlüsse TECEflex 16 x 1/2", TECElogo 16 x 1/2" oder TECElogo-Push

20 universell Anschluss x 1/2"

WC-Modul mit Installation der Betätigung "easy fit" und Rohr

Wellrohr zur Verbindung von elektronischen WC-Bidets. Zur Befestigung an

TECEprofil oder für die Installation in Wänden mit Holz oder

Metallständern und als Wandmodul oder Eckmodul; auch geeignet für

die Einzelmontage.

Uni-Cisterne für Frontalbetätigung:

• Sicherheitstank aus hochwertigem Kunststoff, geprüft nach

EN 14055

• Vollständig vorab montierte und versiegelte Cisterne

• Cisternenanschluss mit 1/2" Innengewindeseitlich, kompatibel mit

schnellanschlüssen

• Tankvolumen 10 Liter; voreingestelltes Standard-Spülvolumen 6 Liter, das

Spülvolumen kann jederzeit auf 4,5/7,5/9

Liter umgestellt werden; teilweises Spülvolumen 3 Liter für das Doppelsystem; das verbleibende

Volumen kann sofort für eine Reinigungsspülung genutzt werden.

• Isoliert gegen Kondensation

• Für TECE-Betätigungsplatten und WC-Betätigungsarmaturen

• Kann als Einzel- oder Doppelsystem verwendet werden

• „easy fit“ System zur Montage der Betätigungsplatten

• Installationsschacht mit Reißverschluss, kann ohne

Werkzeug verkürzt werden

• Geräuscharme hydraulische Füllventile, Sanitärgruppe 1

gemäß DIN 4109

Modulrahmen:

• Ständer, pulverbeschichtet

• Zwei Gewindestangen mit M12-Mutter zur

Befestigung der Sanitäreinrichtungen

• WC-Abgang DN 90 mit Übergangsanpassung DN 90/100 aus PP

• Übergangsanpassung auch für horizontale Installation geeignet

• WC-Anschlusssatz DN 90

• WC-Anschlussbox mit Schutzgehäuse und Leitung für

die universelle Anbindung der WC-Bidets (Position der

Anbindung überprüfen), mit Verbindungsbox und Abdeckung für Transformator.

Es ist möglich, eine Befestigung für Keramiksanitäreinrichtungen mit einer Sitzhöhe von

48 cm, gemäß DIN 18040-1 (DIN 18040-1: Barrierefreies

Bauen – Planungsgrundsätze – Teil 1:

Barrierefreie Gebäude für öffentliche

Benutzer).

Separat zu bestellen:

• WC-Betätigungsplatte (siehe Abschnitt Betätigungsplatten)

• Verbindungselemente für Wand-, Eck- oder Massivholzschwellen

• Klappe zum Einlegen von Hygienetabletten (optional)

• TECEone Zusatzset für leichte Wände (optional)

Hinweis:

Bei der Verwendung von WCs mit einer reduzierten Kontaktfläche (= Abstand von der Mitte des Befestigungsbolzens bis zurunteren Kante der Auflagefläche unter 18 cm) – z.B. V & B Memento, Subway 2.0 – ist

es notwendig, in der unteren Struktur das Ständer-Set aus

Edelstahl 9041029 zu installieren.

TECEprofil - Set zur Befestigung für Absperr- und Zählereinheiten

Unterstützung zur sicheren Befestigung von gängigen Absperr- und Zählereinheiten mit

Schlauchschellen; kontinuierlich in Höhe und Abstand verstellbar.

Vorfabrizierte Einheit, bestehend aus:

• Zwei Schlauchschellen mit schalldämpfendem Gummi

• Material zur Befestigung an einem TECEprofil-Profilrohr

TECEprofil - Montagekit für Absperr- und Zählgeräte

Halterung zum sicheren Montieren von gängigen Absperr- und Zählgeräten

mit Schlauchschellen; stufenlos in Höhe und Abstand verstellbar.

Vormontierte Einheit bestehend aus:

• Zwei Schlauchschellen mit schalldämmendem Gummi

• Material für die Montage an ein TECEprofil-Rohr

TECEprofil - Universalgelenk

Für die universelle Befestigung von Komponenten im Tragwerk TECEprofil.

Dank des Kugelgelenks ist es möglich, fast alle Winkel und

Positionen einzustellen.

TECEprofil - Steckfuß

Höhenverstellbarer Fuß und Endkappe für die Steckverbindung in ein profilrohr

TECEprofil.

Der Höhenverstellfüß ist geeignet für die Lastenaufnahme, z. B. für die

Unterstützung von Stahlwannen. Weitere Füße sind nicht erforderlich für

die Unterstützung von Stahlwannen.

Zusammengesetzt aus:

• Höhenverstellfuß für Tuben TECEprofil

• Endkappe mit Gummiüberzug

TECEprofil - Mehrfachklemme

Für die Befestigung an Profilrohren und Traversen TECEprofil aus Materialien anderer

Hersteller.

Besteht aus:

• Schraube und Mutter M 8

• Verzinkte Aluminiumbleche

TECEprofil - Befestigungs-schnalle

Für die Aufnahme einer Gewindestange.

Vorgefertigte Einheit aus verzinktem Stahl, einschließlich einer gewindeschraube.

TECE - Montageschraube 4,2 x 13 mm

Kreuzschraube selbstschneidend für die Befestigung an den profilierte Rohren und Querverstrebungen

TECEprofil aus Materialien anderer Hersteller.

(VERPACKUNG 50 STÜCK

TECEprofil - Eckverbindung

Eckverbindung zur festen Verbindung von Rohren in rechtwinkliger Form

TECEprofil; vorgefertigtes Bauteil aus verzinktem Stahl; Innensechskantschraube M 5 (SW 3) und

Druckfeder.

TECEprofil - Doppelte Befestigung

Für die gleichzeitige Verankerung von zwei TECEprofil-geformten Rohren an der Wand.

Für Stützkonstruktionen mit einer Tiefe von 140 bis 220 mm. Vormontierte Einheit aus

verzinktem Stahl, einschließlich Befestigungsmaterial.

TECEprofil - Verbindung für profilierte Rohre

Für die stabile Verbindung von zwei TECEprofil Profilrohren in axialer Position
