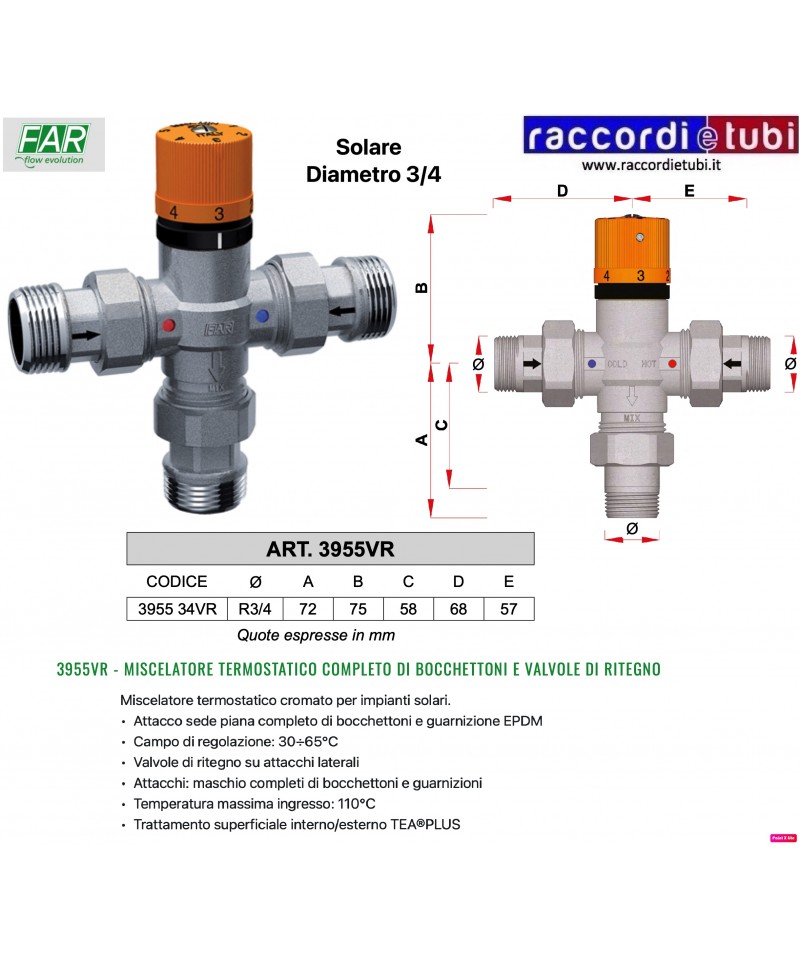

Artikel-Nr.: 462906
Temperaturmischer für Solaranlagen.
• Flanschanschluss komplett mit Anschlüssen und EPDM-Dichtungen
• Regelbereich: 30÷65°C
• Rückschlagventile an den seitlichen Anschlüssen
• Anschlüsse: männlich, komplett mit Anschlüssen und Dichtungen• Maximaltemperatur Eingang: 110°C
• Oberflächenbehandlung innen/außen TEA®PLUS
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Temperaturmischer für Solaranlagen.
• Flanschanschluss komplett mit Anschlüssen und EPDM-Dichtungen
• Regelbereich: 30÷65°C
• Rückschlagventile an den seitlichen Anschlüssen
• Anschlüsse: männlich, komplett mit Anschlüssen und Dichtungen• Maximaltemperatur Eingang: 110°C
• Oberflächenbehandlung innen/außen TEA®PLUS
1/2'' Anschlüsse mit integriertem Umsteller ideal für Duschsäulen,
Griffe aus ABS.
Thermostatisches 4-Wege Mischventil "OCTOPUS" mit zentralem Mischsystem und gegenüberliegenden Anschlüssen - Pumpenanschluss - Kv 4,5 - Regelbereich 25–58 °C - vernickelt Durchflusskoeffizient: Kv 4,5 Temperaturregelbereich: 25–58 °C Maximalbetriebstemperatur: 90 °C Maximalbetriebsdruck: 10 ba
HAUPTMERKMALE Die Mischventile TM 3000 finden Anwendung in Heizungsanlagen (Systeme mit einem Festbrennstoffkessel kombiniert mit einem Speicher), wo es grundlegend wichtig ist, stets die Rückführung von ausreichend warmem Wasser zum Kessel sicherzustellen und damit einen ausreichend hohen Betriebstemperaturbereich zu gewährleisten, um die Kondensation der Dämpfe im Schornstein zu vermeiden. Diese Dämpfe können in Kombination mit den Verbrennungsprodukten zu korrosiven Verbindungen führen, die die Lebensdauer des Kessels beeinträchtigen und einschränken. Mit dem Einsatz der TM 3000-Ventile ergeben sich folgende Vorteile: - Steigerung des Wirkungsgrads der thermischen Erzeugung. - Beseitigung des Risikos einer zerstörerischen thermischen Schockwirkung. - Deutliche Verlängerung der Betriebslebensdauer des Kessels. Das thermostatgesteuerte Mischventil TM 3000 weist keine elektrischen/electronischen Bauteile auf, was sich positiv auf die Zuverlässigkeit und die Einfachheit der Installation auswirkt. Der monoblockartige Deckel der thermostatischen Patrone ermöglicht einen schnellen und einfachen Austausch des Thermostats. Um eine genaue Präzision zu gewährleisten, ist der thermostatische Sensor direkt in der Wärmeträgerflüssigkeit eingetaucht. Anwendungsbereich: 5 – 110 °C. Maximaler Betriebsdruck: 10 bar. Die Mischventile TM 3000 sind in 3 Größen erhältlich (G ¾”, G 1”, G 1 ¼”)
Solar Kit 1 von BRV 103685-1.2 DURCHMESSER 1" DURCHFLUSS 35 LITER PRO MINUTE
Thermostatisches Verbindungskit für solarbetriebene Heizkessel. Abweichungstemperatur 48°C.
Verstellbare Mischtemperatur von 30°C bis 65°C. Dauerbetriebstemperatur 100°C (120°C für 20 Sek.).
Antiskal Thermostatmischer für Eingangstemperaturen bis zu 110°C mit direkter Anzeige der Mischtemperatur am Griff. Ohne Rückschlagventile und ohne Übergangsstücke – männliches Gewinde Anschlüsse Durchmesser 3/4 Zoll
Thermostatischer Mischer, der für die direkte Montage unter dem Warmwasserbereiter vorgesehen ist – poliert und verchromt – komplett mit verstellbaren Anschlüssen von 45 bis 120 mm.
Für die Montage die 2 verchromten Rohre bis zum Anschlag hinein drücken.
intern
Eine neue thermostatische Kartusche macht diesen Mischer besonders zuverlässig und wirtschaftlich. Er wird komplett mit verstellbaren Anschlüssen von 45 bis 120 mm geliefert.
Vollständiges Anschlussset mit Mischventil
verbrühschutzthermostatisch
mit Wassertemperatur-Eingang
warm 110°C – thermostatische Umleitungsventil
mit fester Einstellung 40°C –
3 Rückschlagventile für hohe Temperatur, Edelstahlfilter und Zuleitungen
R00383/8 1" MÄNNLICH MIT SCHLIEßUNGEN UND VENTILEN Universeller thermostatischer Mischventil zum Schutz vor Verbrennungen für
Wassertemperatur im Eingang bis zu 110°C mit direkter Ablesung
der Mischtemperatur am Griff. Ohne
Rückschlagventile und ohne Stutzen – Gewindeanschlüsse
männlich
Thermostatische Kartusche mit hoher Sensibilität.
Elegante Linie und praktische Montage.
Der große Durchfluss von 30 l/min bei 2 bar garantiert die Versorgung für einen Haushalt. Gemäß den Vorgaben der Norm EN 1111 blockiert ein Gerät die Ausgabe, wenn plötzlich kaltes Wasser ausbleibt, um das Risiko von Verbrühungen zu vermeiden.
Es wird vollständig mit verstellbaren Anschlüssen von 50 bis 140 mm geliefert.
DREHSTÜCK AUS MESSING 3/4X1/2 WEIBLICH MÄNNLICH MIT EINGEBAUTEM RÜCKSCHLAGVENTIL
TERMOFAR - thermostatischer Mischer für Sanitäranlagen. • Einstellbereich: 30÷65°C
• Anschlüsse: männlich mit Büchsen und Dichtungen • Maximale Eingangstemperatur: 95°C
• Oberflächenbehandlung innen/aussen TEA®PLUS
VALVON PLUS RIVER INSPEKTIONSPROBEN MIT FILTER UND SCHLÜSSEL 3/4 PACKUNG MIT 2 STÜCK
SPEZIELL FÜR DIE MONTAGE AN THERMOSTATISCHEN MISCHERN
ABNEHMBARE TEILE FÜR NEUEN MISCHBATTERSTELLER STELLA ISOMIX
CP25-138
Schwerer Messingmischer mit "COOL BODY"-System
die äußere Oberfläche des Mischers isolieren und kalt halten,
was eine höhere Sicherheit gegen Verbrennungen ermöglicht.
1/2’’ Anschlüsse mit integriertem Umsteller, IDEAL für Duschsäulen.
Metallgriffe
Mischventil für Strahlungssysteme
63C - AQUAMIXThermostatisches Mischventil für Strahlungssysteme mit 10 Einstellpositionen und festem Bypass gegen Übertemperaturen. Einstellbereich: 25÷50°C.
MaximaleDifferenzdruck: 2 bar.
Einsatz
Die Aquamix-Ventile werden verwendet, um die Temperatur des einströmenden Wassers in den Verteilerbalken der Fußbodenheizungen konstant zu halten. Der Einstellbereich der Ventile Serie 63C ermöglicht die Regelung der Wassertemperatur zwischen 25÷50°C mit einer Toleranz von ± 2°C.
Betrieb
Der Betrieb erfolgt automatisch durch ein temperaturempfindliches Element im Ventilkörper, das beim Kontakt mit dem Mischwasser, durch Expansion und Kontraktion den Eingang der seitlichen Anschlüsse mit heißem Wasser, das im Generator erzeugt wird, und die Rückführung von Wasser aus den Strahlungselementen in Abhängigkeit vom eingestellten Regelwert reguliert. Die Ventile verfügen über einen Kolben mit festem Bypass zwischen dem Eingang für kaltes Wasser und dem Mischausgang, um zu verhindern, dass das gesamte vom Kessel produzierte heiße Wasser die Strahlungselemente erreicht, falls das thermische Element versagt. Die Verwendung eines Sicherheitsthermostats, das die Pumpe abstoppt, ist eine notwendige Maßnahme, um gefährliche Übertemperaturen zu vermeiden, z.B. bei Manipulation der Regelventile. Die hydraulischen Eigenschaften von Durchfluss und Druckverlust der Ventile sind in speziellen Nomogrammen zu finden.
Referenz: 247508
Vorgeregeltes Thermostat-System auf etwa
45°C zur Verteilung von gemischtem Wasser
vollständige Montage mit elektrischen Ventilen
und digitalem Zeitschalter zur
Programmierung der thermischen Desinfektion gegen
Legionellen
