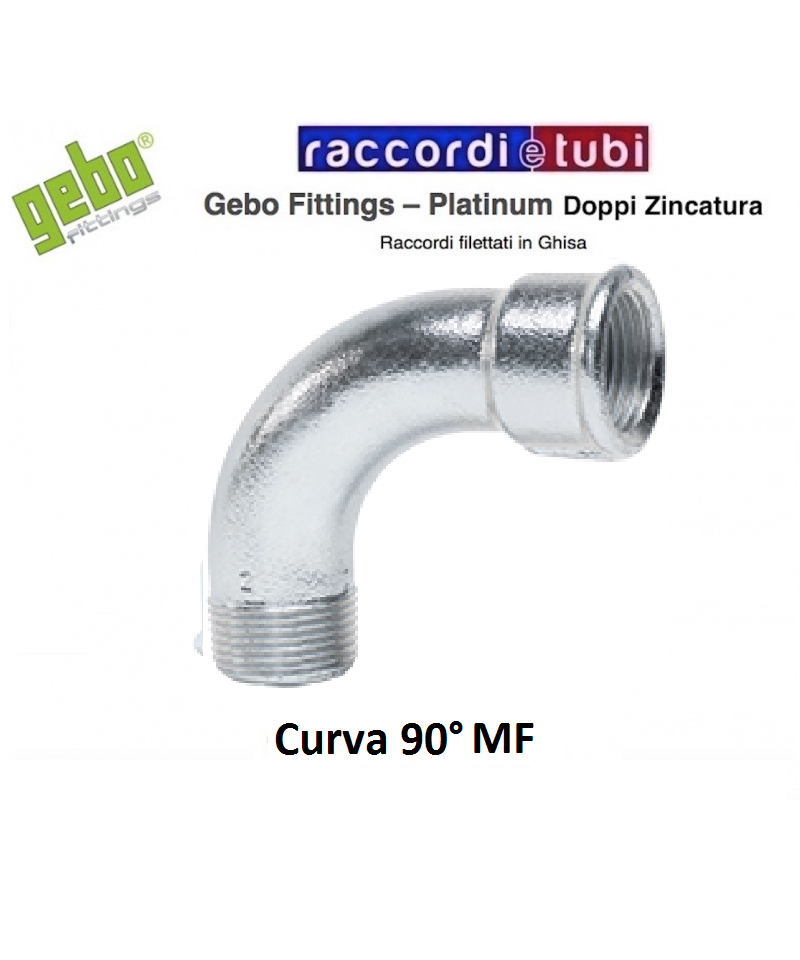

VERZINKTE BIEGUNG MF 90ø Ø 2.1/2

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO Gewindeanschlüsse entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewalzten, malleablen Gusseisenanschlüssen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Anschlüsse geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: -20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen -20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter -20 °C oder bei anderen Abweichungen konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994 mit dem Zeichensymbol A, das die Eigenschaften der gewindedichtenden Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbares Gas, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Gebo Fittings – Platin

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, das die Eigenschaften von gewindeverzogenen Gusseisenfittings spezifiert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

1. NORMUNG UND IDENTIFIZIERUNG

– Produktions- und Verwendungsnorm EN 10242: 1994

– Identifizierung: Je nach dem gewählten Material für die Produktion und der Art des Gewindes sind die Fittings der Klasse „A“ zugeordnet, was bedeutet:

• Sie werden in der Regel aus hochqualitativem weißem Guss EN-GJMW 400 - 5 hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewinde.

2. VERZINKUNG

Die BMF-Fittings sind heiß verzinkt.

Wie von der Norm EN 10242: 1994 vorgeschrieben, liegt die Masse der Zinkbeschichtung über 500 g/m2, was eine durchschnittliche minimale Dicke von 70 μm voraussetzt.

Die Oberfläche ist mit einem antioxidativen Lack geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften der gewindefertigen Gusseisenfittings spezifiziert.
Gemäß der genannten Norm sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erzielt wurden)

1. NORMEN UND IDENTIFIKATION

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: Gemäß dem gewählten Material für die Produktion und der Art des Gewindes sind die Fittings der Klasse „A“ zugeordnet, was bedeutet:

• Sie werden in der Regel aus hochwertigem weißem Gussstahl EN-GJMW 400 - 5 hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewindet.

2. VERZINKUNG

Die BMF Fittings haben eine feuerverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Zinküberzugsmasse mehr als 500 g/m2, was eine minimale durchschnittliche Dicke von 70 μm impliziert.

Die Oberfläche ist mit einem rostschutzmittel versehen.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994 Symbol des Entwurfs A, die die Eigenschaften der gewindelosen Gusseisenfittings angibt.
Wie in der zitierten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

1. NORMEN UND IDENTIFIKATION

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifizierung: Entsprechend dem gewählten Material für die Produktion und der Art des Gewindes sind die Verbindungen der Klasse „A“ zugeordnet, das bedeutet:

• Sie werden in der Regel aus hochwertigem EN-GJMW 400 - 5 gussfähigem, weißem Hartguss hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewindeverarbeitet.

2. VERZINKUNG

Die BMF-Verbindungen haben eine heiß verzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Schichtdicke des Zinküberzugs mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist durch einen antioxidativen Lack geschützt.

Die Oberflächen der Verbindungen sind frei von polyzyklischen aromatischen Kohlenwasserstoffen.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Designs A, die die Eigenschaften von gewindefitter Gusseisen beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (durch Interpolation erhaltene Werte)

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewindegestretchten Gusseisenfittings festlegt.
Wie in der zitierten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte interpoliert)

Gewindedetails aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindedetails entsprechen der Norm EN 10242:1994, Zeichensymbol A, das die Eigenschaften der gewindeeingegossenen Gusseisenlösungen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Details geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: -20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen von -20 °C bis 120 °C: 25 bar
Betriebsdruck für Temperaturen von 120 °C bis 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

ELASTISCHE VIBRATIONSDAEMPFER-GUMMIKUPPLUNG MIT GEWINDESCHNITT

mit Gusseisenbocchetten FÜR WASSER

- Körper aus Neopren-Gummi

- Muffe und Ring aus verzinktem Gusseisen

- Bewegungen von Kompression, Biegung, Dehnung, minimale Versatz

- antivibrierende Funktion

- spezielle Version mit Trinkwasserzertifizierung

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symboldrawings A, die die Eigenschaften der gewalzten Gusseisengewinde beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erhalten durch Interpolation)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere spezielle konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewindeführenden kneifbaren Fittings aus Gusseisen festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei Minimalbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen von –20 °C bis 120 °C: 25 bar
Betriebsdruck für Temperaturen von 120 °C bis 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder anderen abweichenden Bedingungen konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gewindeverbindungen aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindeverbindungen entsprechen der Norm EN 10242:1994 Symbol der Zeichnung A, die die Eigenschaften von gewindeeingedrückten Gusseisenleitungen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

GEBO Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol für die Zeichnung A, die die Eigenschaften von gewindegestandenen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., entsprechend den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte, die durch Interpolation ermittelt wurden)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder anderen Anfragen kontaktieren Sie bitte das technische Büro von GEBO ITALIA Srl.
