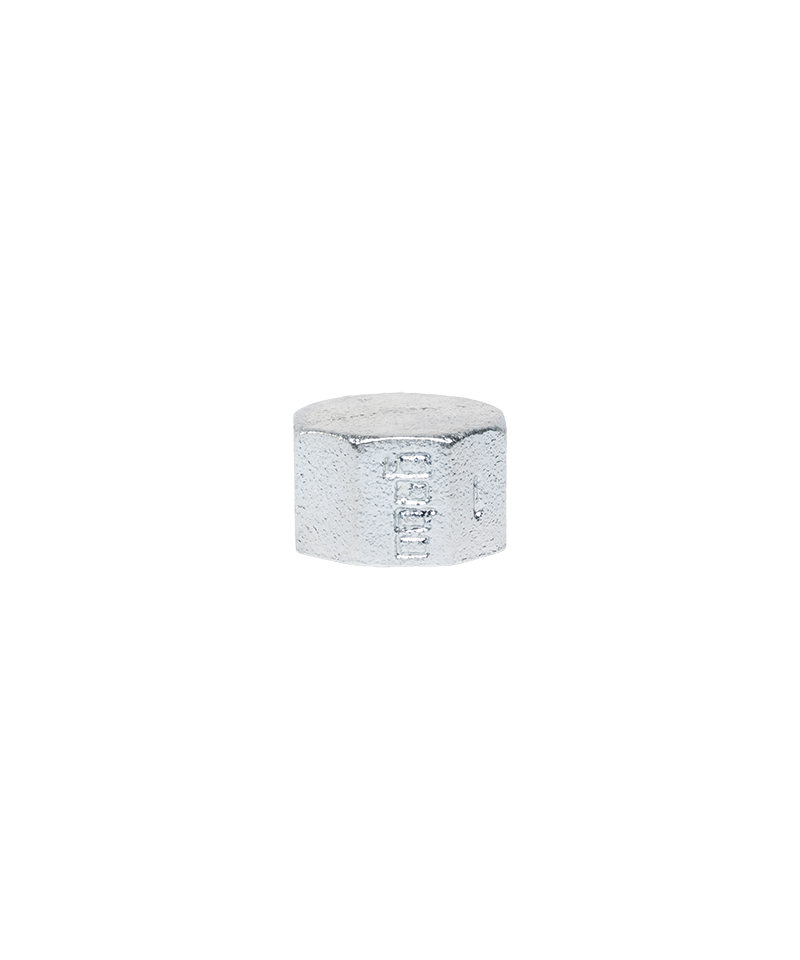

VERZINKTER EISENSTOPF WEIBLICH 4"

1. NORMATIV UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnormen EN 10242 : 1994

– Identifizierung: Entsprechend dem für die Produktion gewählten Material und der Art des Gewindes sind die Fittings der Klasse „A“ zugeordnet, das bedeutet:

• Sie werden in der Regel aus hochwertigem, weißem Gusseisen (EN-GJMW 400 - 5) hergestellt.

• Sie sind gemäß ISO 7/1 mit einem zylindrischen Innengewinde (Rp) und einem konischen Außengewinde (R) gewindegewaltet.

2. VERZINKUNG

Die BMF-Fittings haben eine feuerverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Zinküberzugsmasse mehr als 500 gr/m2, was eine minimale mittlere Dicke von 70 μm voraussetzt.

Die Oberfläche ist durch einen antioxidantiven Lack geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Gebo Fittings – Platinum

Gewindeanschlüsse aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindeanschlüsse entsprechen der Norm EN 10242:1994 Symbol A, die die Eigenschaften von gewindegängigen, einkernigen Gusseisenverbindungen festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Anschlüsse geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Spezialanwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewendeltem, verformbarem Gusseisen definiert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings zum Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei der minimalen Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erhalten durch Interpolation)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere unterschiedliche wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994 Zeichensymbol A, die die Eigenschaften von gewindefertigen Gusseisenfittings festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere unterschiedliche wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Merkmale: entsprechend der DIN EN 10241

Material: Rohr aus Stahl entsprechend der DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewindeführenden kneifbaren Fittings aus Gusseisen festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei Minimalbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen von –20 °C bis 120 °C: 25 bar
Betriebsdruck für Temperaturen von 120 °C bis 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder anderen abweichenden Bedingungen konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994, Symbolzeichnung A, die die Eigenschaften von gewindebündigen Gusseisenfittings spezifiziert.
Wie in der zitierten Norm vorgesehen, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen, usw., gemäß den Grenzen von Druck und Temperatur.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erhalten durch Interpolation)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen kontaktieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994 Symbol des Entwurfs A, die die Eigenschaften von gewindefertigen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder anderen abweichenden Bedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 Symbol A, welche die Eigenschaften von gewindefertigen Gusseisenfittings beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder abweichende bitte das technische Büro von GEBO ITALIA Srl konsultieren.

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbolzeichnung A, die die Eigenschaften von gewindelosen Gusseisernen Fittings spezifiziert.
Wie in der genannten Norm vorgesehen, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere spezifische Anfragen, wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

1. NORMATIV UND IDENTIFIZIERUNG

– Produktions- und Anwendungsnorm EN 10242 : 1994

– Identifizierung: Entsprechend dem für die Herstellung gewählten Material und der Art des Gewindes sind die Fittings der Klasse ”A” zugeordnet, was bedeutet:

• Sie werden in der Regel aus hochqualitativem, weißherbigem Guss EN-GJMW 400 - 5 hergestellt.

• Sie sind gemäß ISO 7/1 mit innerem zylindrischem Gewinde (Rp) und äußerem konischem Gewinde (R) gewalzt.

2. VERZINKUNG

Die BMF-Fittings haben eine feuerverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, ist die Zinküberzugsmasse größer als 500 g/m2, was eine minimale durchschnittliche Dicke von 70 μm impliziert.

Die Oberfläche ist mit einem antioxidativen Lack geschützt.

Die Oberflächen der Fittings sind frei von polyzyklischen aromatischen Kohlenwasserstoffen.

TYPE DSK

zur Reparatur von Löchern, Rissen und porösen Stellen

Für PE-Rohre 20 mm – 110 mm:

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol der Zeichnung A, die die Eigenschaften von gewalzten Gusseisen-Gewindefittings festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Belastungs- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO-Gewinderohrein ziehungen entsprechen der Norm EN 10242:1994, Symbol Zeichnung A, die die Eigenschaften der gewindefertigen Gusseisenverbindungen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngasen, Kohlenwasserstoffen usw. gemäß den Druck- und Temperaturgrenzen geeignet.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei der Mindestbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen kontaktieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gewindedetails aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindedetails entsprechen der Norm EN 10242:1994, Zeichensymbol A, das die Eigenschaften der gewindeeingegossenen Gusseisenlösungen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Details geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: -20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen von -20 °C bis 120 °C: 25 bar
Betriebsdruck für Temperaturen von 120 °C bis 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Merkmale: entspricht der DIN EN 10241

Material: Rohr aus Stahl gemäß DIN EN 10255

Gewinde: entspricht der Norm ISO 7/1
