Artikel-Nr.: 328329

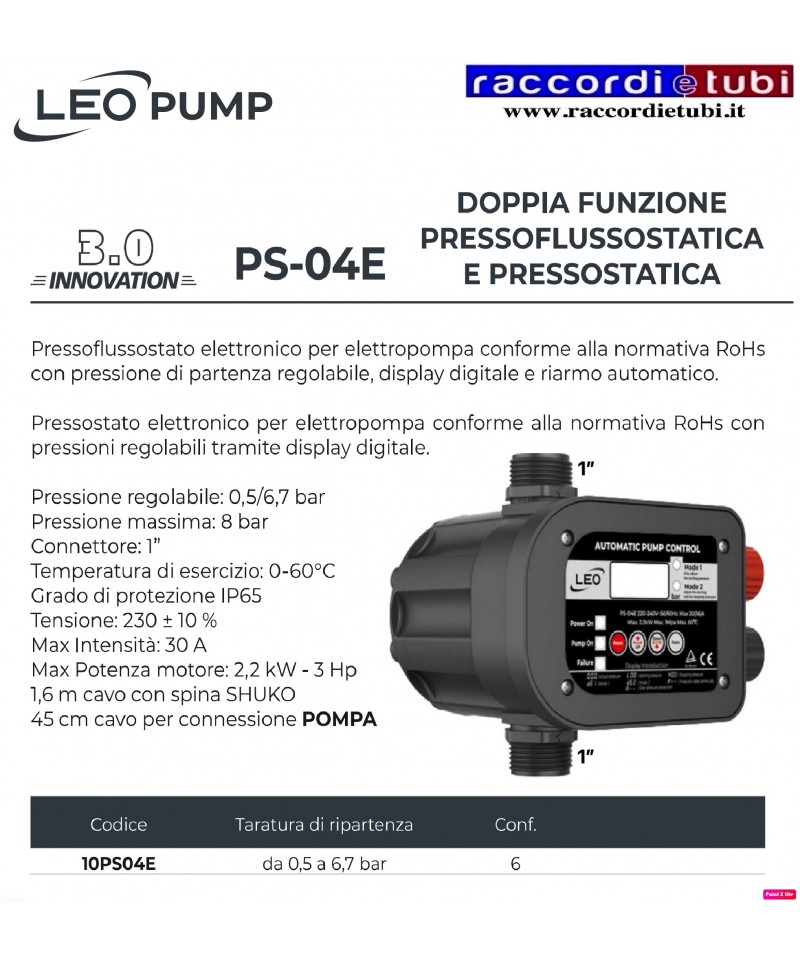

Leo PS-04 E ist ein elektronischer Druckschalter mit doppelter Funktion für Druckflussschaltung und Druckschaltung, entwickelt für hohe Leistung bei der Steuerung von Elektropumpen. Es handelt sich um ein vielseitiges und effizientes Gerät, das den RoHS-Vorgaben entspricht und ideal für Haushalts-, Landwirtschafts- oder Industrieanlagen ist, die eine präzise und zuverlässige Kontrolle von Druck und Wasserfluss erfordern.
Leo PS-04 E kann einen maximalen Druck von 8 bar verarbeiten und ist mit einem G1”-Anschluss ausgestattet, der für viele hydraulische Anwendungen Standard ist. Sein Betrieb wird in einem Temperaturbereich von 0°C bis 60°C sichergestellt, was ihn für verschiedene Betriebsumgebungen geeignet macht. Darüber hinaus ist das Gerät dank des Schutzgrads IP65 gegen Staub und Spritzwasser geschützt und gewährleistet Zuverlässigkeit auch unter kritischen Bedingungen.
1,6 m Kabel mit SHUKO-Stecker
45 cm Kabel für Pumpenanschluss
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Leo PS-04 E ist ein elektronischer Druckschalter mit doppelter Funktion für Druckflussschaltung und Druckschaltung, entwickelt für hohe Leistung bei der Steuerung von Elektropumpen. Es handelt sich um ein vielseitiges und effizientes Gerät, das den RoHS-Vorgaben entspricht und ideal für Haushalts-, Landwirtschafts- oder Industrieanlagen ist, die eine präzise und zuverlässige Kontrolle von Druck und Wasserfluss erfordern.
Leo PS-04 E kann einen maximalen Druck von 8 bar verarbeiten und ist mit einem G1”-Anschluss ausgestattet, der für viele hydraulische Anwendungen Standard ist. Sein Betrieb wird in einem Temperaturbereich von 0°C bis 60°C sichergestellt, was ihn für verschiedene Betriebsumgebungen geeignet macht. Darüber hinaus ist das Gerät dank des Schutzgrads IP65 gegen Staub und Spritzwasser geschützt und gewährleistet Zuverlässigkeit auch unter kritischen Bedingungen.
1,6 m Kabel mit SHUKO-Stecker
45 cm Kabel für Pumpenanschluss
Für Heizungsanlagen, empfindliches Element mit laserverschweißter Membran aus Edelstahl. Maximale Temperatur des kontrollierten Mediums 120°C. DM 174/2004
Elektronischer Durchflussschalter für Elektropumpen. Er ersetzt das traditionelle System des Druckbehälters, steuert das Starten und Stoppen einer Elektropumpe, wenn ein Wasserhahn geöffnet oder geschlossen wird. Er verhindert automatisch das Einschalten der Elektropumpe, um Schäden durch Trockenlaufen zu vermeiden. Schützt vor den Auswirkungen des Wasserschlag.
PRESSOFLUSSOSTATO AUTOMATISCHER RÜCKSTELLUNG
Elektronischer Druckschalter zur direkten Steuerung von Elektropumpen bis 2HP und zur Kontrolle gegen Trockenlauf.
EINSTELLBARER STARTDRUCK
VERTIKALE und HORIZONTALE Montage mit und ohne AUSDEHNUNGSBEHÄLTER (optional, nicht enthalten)
Gewinde 1” 1/4 zum Anschluss von Pumpe/Anlage - Gewinde 1” für optionalen Ausdehnungsbehälter.
HYDROSTART 2HP sieht N° 9 Zyklen der AUTOMATISCHEN RÜCKSTELLUNG nach einem Eingriff gegen Trockenlauf vor.
Steuert automatisch den Start und Stopp von einphasigen Elektropumpen (oberflächen-, vertikale und Tauchpumpen).
• Ersetzt vollständig das traditionelle System bestehend aus Druckschalter und Ausdehnungsbehälter.
• Startet die Elektropumpe nach Druckabfall (Öffnen von Wasserhähnen) und stoppt sie, wenn der Flüssigkeitsfluss bei maximalem Pumpendruck unterbrochen wird (Schließen der Wasserhähne).
• Schutz gegen Trockenlauf.
• Integrierte und überprüfbare Rückflussverhinderungsventile
• Integriertes Smart-Autoreset. Nach einer Blockade aufgrund von Wassermangel versucht sie in längeren Zeitabständen insgesamt 10 Mal wieder zu starten.
• Standardmäßiger Blockierschutz. Alle 24 Stunden der Nichtbenutzung läuft die Pumpe für 10 Sekunden, um ein Feststecken des Rotors zu vermeiden.
• Einstellbarer Aktivierungsdruck.
• Installation in jeder Position – vertikal oder horizontal.
• Elektronikplatine einfach auszutauschen.
• Wartungsfrei.
• Installation im Bypass-Modus.
• Minimale Durchflussmenge für den kontinuierlichen Betrieb der Pumpe auf 2,5 l/min
• Neu gestalteter interner Wasserdurchgang ermöglicht einen Druckverlust von nur 0,45 bar bei 100 l/min
Druckschalter für Autoklav SQUARE D Mod. FSG-2, einstellbar, bipolar - 1/4" F
Er erfüllt die Funktion der automatischen Kontrolle der Druckenergieniveaus, indem er die Speisung der Elektropumpe steuert.
Sie sind werkseitig auf Standard-Schließ- und Öffnungsdrücke kalibriert, können jedoch aufgrund ihres Einstellmechanismus auf unterschiedliche Drücke kalibriert werden.
Eigenschaften:
Eigenschaften
• Automatische Kontrolle des Starts der Elektropumpe bei Druckabfall (Wasserhahnöffnung) und deren Stopp, wenn der Flüssigkeitsfluss bei maximalem Druck stoppt (Wasserhahnverschluss).
• Vollständiger Ersatz des traditionellen Systems aus Druckschalter und Ausdehnungsbehälter.
• Integriert einen kleinen Ausdehnungsbehälter von 0,4 l, der kontinuierliche Starts und Stops der Elektropumpe bei Leckagen im System oder kleinen Wasseranforderungen verhindert.
• Membran des Ausdehnungsbehälters aus BUTYL ist austauschbar.
• Einstellbarer Vordruck des Ausdehnungsbehälters (Werkseinstellung 1,5 bar).
• Druckanzeige im System über LED.
• Schützt vor Trockenlauf und Wasserschläge.
• Einstellbarer Arbeitsdruck von 1 bis 4 Bar in 0,5 Bar Schritten.
• Installation in jeder Position - vertikal oder horizontal
• Automatischer Reset bis zu 10 Versuchen.
• Blockierschutz 24h.
• Durchsetzbare Ventil.
• Druckverluste: 1,2 bar bei 150 l/min.
Elektronischer Druckschalter für Elektropumpe gemäß RoHs-Norm.
Einschalt Druck: 1,5 bar
Maximaler Druck: 10 bar
Stecker: 1”
Betriebstemperatur: 0-60°C
Schutzgrad IP65
Spannung: 230 ± 10 %
Max. Stromstärke: 10 A
Anwendung
• Steuert das Starten und Stoppen einer Elektropumpe
wenn ein Wasserhahn geöffnet oder geschlossen wird,
• Stoppt automatisch die Elektropumpe, um
Schäden durch Trockenlauf zu vermeiden
• Schützt vor den Auswirkungen von Wasserschlag
Druckschalter Alco für Elektropumpen mit einem maximalen Einstelldruck von 8 Bar
Regelbares Differenzial von 0,5 bis 5 Bar
Besondere Eigenschaften
Nach der Einstellung des maximalen Drucks, zum Beispiel 4 Bar, wird das Differenzial eingestellt, zum Beispiel 0,5 Bar
Somit haben wir die Elektropumpe, die bei 4 Bar abschaltet und bei 3,5 Bar wieder startet.
Fazit: Im Gegensatz zu anderen Druckschaltern behält dieser Druckschalter die einmal eingestellten Parameter über die Zeit stabil.
Elektronischer Druckregler - ist eine elektronische Einheit für einphasige Pumpen mit einer Leistung von bis zu 2,2 kW (1~115 230V) mit einem innovativen Druckreduzierungs-/regelungssystem zur Aufrechterhaltung eines gleichmäßigen Ausgangsdrucks.
Neben den typischen Eigenschaften traditioneller elektronischer Inverter für Pumpen bietet es: integrierten Rückschlagventil, Durchflusssensor, Speichermembran, Manometer, Leuchtdiodenanzeigen, Schutz gegen Trockenlauf, automatisches Wiederherstellungssystem (ART), ... Er ermöglicht die Stabilisierung und Regulierung des Ausgangsdrucks, vermeidet Überlastungen und Wasserschläge und verbessert den Komfort und die Lebensdauer der Installation.
FUNKTIONALE MERKMALE
- Leistungsschütz zur Steuerung von Pumpen bis 2,2 kW (3PS).
- Elektrische Versorgung 110-230 Vac - Multispannung.
- Manuelle Einstellung des Ausgangsdrucks mit enthaltenem Einstellwerkzeug.
- Ausgangsdruckanzeige.
- Automatische Einstellung des Anlaufdrucks in Abhängigkeit vom Ausgangsdruck.
- Integriertes Manometer (bar und psi).
- Schutzsystem, das die Pumpe im Falle von Wassermangel stoppt.
- APR-Funktion (periodisches Anti-Blockier-Routine). Nach 3 Tagen ohne Pumpenbetrieb startet das Gerät für 10 Sekunden, um ein Blockieren des Rotors zu verhindern.
- ART-Funktion (Automatischer Rücksetztest). Wenn das Gerät aufgrund des Schutzsystems wegen Wassermangel getrennt wird, versucht das ART in einem programmierten Intervall, das Gerät wieder zu verbinden, bis die Wasserversorgung wiederhergestellt ist.
- Bedientafel:
- Gelbes POWER LED (Linie)
- Grünes ON LED (Betrieb)
- Rotes FAILURE LED (Anomalie)
- Berührungstaste für manuelles Starten.
Speichermembran und integriertes Rückschlagventil.
- Anschlüsse für hydraulische Netz: G1", G1
LEVELREGULATOR FÜR ABWASSER
Hängeregler mit VERTIKALER Betätigung
Maximal Betriebsspannung: 50 V
Maximaler Widerstandslast: 0,5 A 10W 10 VA
IP:68
Maximal Wassertemperatur:55°C
Maximaler Druck:10 Bar
Elektrischer Kontakt: SPST com + N.O.
Maximaler Unterschied : 2 cm +
Für Heizungsanlagen, sensibles Element mit lasergeschweißter Edelstahlmembran. Maximale Temperatur des überwachten Fluids 120°C. DM 174/2004
DRUCKFLUSSBEAUFTRAGTER MANUELLE RÜCKSETZUNG
Elektronischer Druckflussbeauftragter für die
direkte Steuerung von Elektropumpen bis
2PS und die Kontrolle gegen Trockenlauf.
Der interne Druckschalter, auf einen Druck
von 1,5 bar (einstellbar) kalibriert, bestimmt die
automatische Inbetriebnahme der Elektropumpe
und hält die Anlage unter Druck.
HYDROMATIC 2HP erkennt außerdem das
Fehlen von Wasser in der Ansaugung
der Elektropumpe, um das
Trockenlaufen zu vermeiden und
signalisiert die Anomalie durch eine rote LED
(Fehler). Dank des speziellen Luftkammer
zwischen dem Hydraulikkörper und dem Gehäuse
der Platine ist HYDROMATIC 2HP unempfindlich
gegen die Bildung von Kondensat, das durch
Temperaturunterschiede zwischen Umgebung und
gepumptem Wasser verursacht wird.
Für weitere Informationen siehe das angehängte PDF
Elektronischer Durchfluss-Schalter für Elektropumpen. Er ersetzt das traditionelle Druckbehältersystem und steuert den Start und Stopp einer Elektropumpe, wenn ein Wasserhahn geöffnet oder geschlossen wird. Er stoppt die Elektropumpe automatisch, um Schäden durch Trockenlauf zu vermeiden. Schützt vor den Auswirkungen von Wasserschlägen.
| BRIO TANK ELECTRONISCHES GERÄT ZUR STEUERUNG VON ELEKTROPUMPEN
ANWENDUNGEN: Elektronische Druckschalter, Trockenlaufschutz |
Druckschalter Autoklav B71A 1,5-4,5 bar Fantini & Cosmi
Für die direkte Steuerung des Elektromotors von Pumpen und Kompressoren. Geeignet für chemisch kompatible Flüssigkeiten (Gase oder Flüssigkeiten) mit der Gummimembran.
