Riferimento: 022801

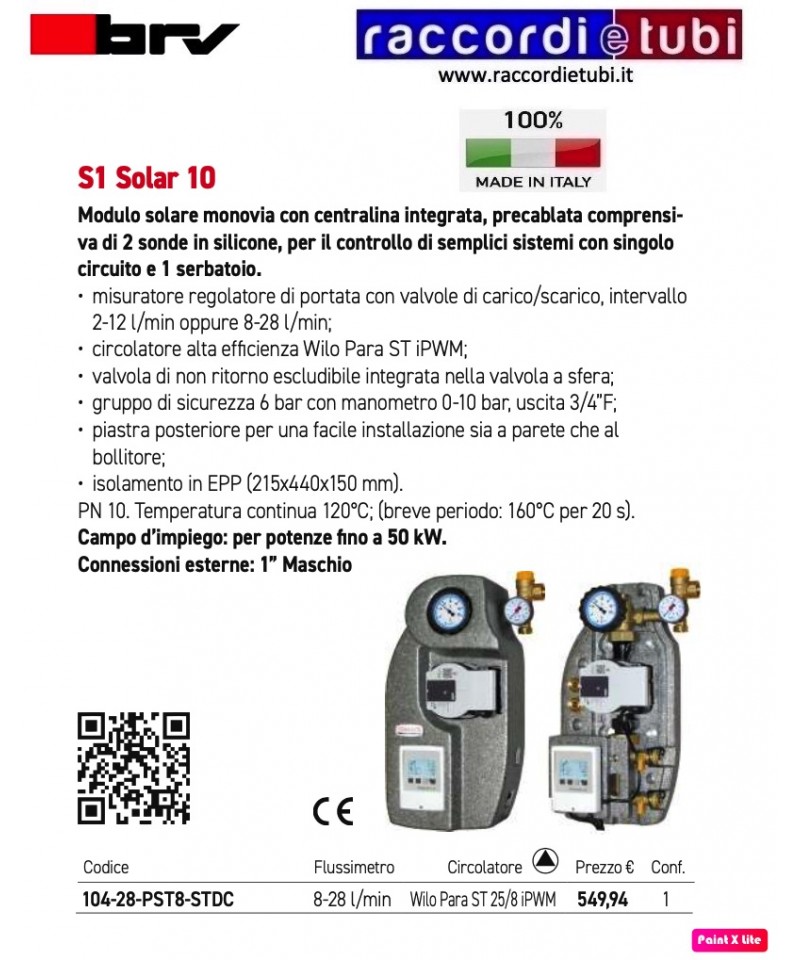

S1 Solar 10
Modulo solare monovia con centralina integrata, precablata comprensi- va di 2 sonde in silicone, per il controllo di semplici sistemi con singolo circuito e 1 serbatoio.
misuratore regolatore di portata con valvole di carico/scarico, intervallo2-12 l/min oppure 8-28 l/min;
circolatore alta efficienza Wilo Para ST iPWM;
valvola di non ritorno escludibile integrata nella valvola a sfera;
gruppo di sicurezza 6 bar con manometro 0-10 bar, uscita 3/4”F;
piastra posteriore per una facile installazione sia a parete che al
bollitore;
isolamento in EPP (215x440x150 mm).
PN 10. Temperatura continua 120°C; (breve periodo: 160°C per 20 s). Campo d’impiego: per potenze fino a 50 kW.
Connessioni esterne: 1” Maschio
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
S1 Solar 10
Modulo solare monovia con centralina integrata, precablata comprensi- va di 2 sonde in silicone, per il controllo di semplici sistemi con singolo circuito e 1 serbatoio.
misuratore regolatore di portata con valvole di carico/scarico, intervallo2-12 l/min oppure 8-28 l/min;
circolatore alta efficienza Wilo Para ST iPWM;
valvola di non ritorno escludibile integrata nella valvola a sfera;
gruppo di sicurezza 6 bar con manometro 0-10 bar, uscita 3/4”F;
piastra posteriore per una facile installazione sia a parete che al
bollitore;
isolamento in EPP (215x440x150 mm).
PN 10. Temperatura continua 120°C; (breve periodo: 160°C per 20 s). Campo d’impiego: per potenze fino a 50 kW.
Connessioni esterne: 1” Maschio
Cassetta in lamiera zincata con coperchio verniciato per collettori di distribuzione idraulica.
• Profondità regolabile da 110 mm a 150 mm
• Sportello completo di serratura taglio cacciavite
Gruppo di Rilancio HP con valvola Miscelatrice Termostatica 30/60° Pompa DAB EVOSTA (o WILO PARA) 25/7 - 230 V 50/60Hz
CARATTERISTICHE PRINCIPALI
I gruppi di distribuzione e regolazione termostatica MUT, definiti anche
gruppi di rilancio, sono particolari componenti indicati generalmente
per la distribuzione del fluido termovettore alla temperatura idonea al
Il gruppo di rilancio diretto MUT serie GRT HP svolge la funzione di
mantenere costante, al valore impostato nel generatore di calore, la
temperatura, come ad esempio un impianto per pannelli radianti a
pavimento, per ventilconvettori o per radiatori. Completo di pompa ad
alta efficienza, valvola miscelatrice a tre vie termostatica con sensore di
temperatura integrato, termometri sulla mandata e sul ritorno, valvola di
ritegno e coibentazione a guscio preformata. Il gruppo è fornito di serie
con mandata a destra; è possibile invertire la mandata con semplici
operazioni.
FUNZIONAMENTO
Gruppi di Rilancio con regolazione termostatica MUT serie GRT HP
svolgono la funzione di mantenere costante, al valore impostato, la
temperatura di mandata del fluido distribuito in un impianto a bassa
temperatura per pannelli radianti a pavimento o per radiatori. I gruppi
di rilancio GRT sono equipaggiati di pompa ad alta efficienza, valvola
miscelatrice a tre vie termostatica con sensore di temperatura integrato,
termometri di mandata e ritorno, valvole di ritenuta e coibentazione a
guscio preformata.
Per INFO Guarda PDF Allegato
2188 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile
- servocomando a 3 punti 230V 50Hz
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
2161 - SEPARATORE IDRAULICO COIBENTATO COMPLETO DI BOCCHETTONI
Separatore idraulico completo di bocchettoni con attacco femmina, valvola sfogo aria automatica con valvola di ritegno e rubinetto per scarico fanghi.
• Attacco frontale da 1/2” per installazione termometro o manometro
• Superficie esterna verniciata
• Installazione: verticale
• Pmax=8bar Tmax=100°C.
• Fornito con guscio di coibentazione anticondensa in PPE
Il separatore va installato su impianti di riscaldamento o raffrescamento dov’è presente un circolatore principale e due o più circolatori secondari di distribuzione. La funzione di questo componente è quella di separare il circuito primario proveniente dalla caldaia o dal chiller da quello secondario di distribuzione del fluido. Il separatore idraulico funge da by-pass tra la mandata ed il ritorno dell’impianto e consente di evitare che vi sia interferenza tra le pompe dei vari circuiti, migliorando la circolazione del fluido e garantendo per ogni singolo circuito collegato il funzionamento vicino alle condizioni di progetto. Oltre a queste funzioni, il separatore FAR permette di eliminare le impurità e l’aria presente nel circuito attraverso una rete interna che filtra l’acqua in mandata. Questa ulteriore proprietà permette al fluido di arrivare al circuito secondario e ai relativi circolatori, privo di sostanze dannose e privo di bolle d’aria, diminuendo così le possibilità che vi siano guasti all’interno dei circuiti di distribuzione.
PER INFO FEDI URLL ALLEGATO
https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Separatore idraulico.pdf
2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
2188 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile
- servocomando a 3 punti 230V 50Hz
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
2187 - GRUPPO DI RILANCIO DIRETTO PER RAFFRESCAMENTO E RISCALDAMENTO
Gruppo di rilancio diretto per raffrescamento e riscaldamento completo di:
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
CARATTERISTICHE PRINCIPALI E FUNZIONAMENTO
I collettori inerziali Dada Mut sono dispositivi atti al collegamento delle pompe di calore ed altri generatori di calore, ai gruppi multipli di Rilancio. Essi permettono di ottimizzarne la resa delle pompe di calore, limitando i cicli di accensione e spegnimento che ne condizionano l’aspettativa di vita nonché il rendimento
e contestualmente velocizzare i cicli di sbrinamento durante il periodo invernale. Hanno inoltre gli attacchi per il collegamento ad un fonte energetica ausiliaria a supporto per i picchi di carico termico. Le pompe di calore, infatti, per essere efficienti e non andare incontro a usura precoce devono lavorare il più possibile
a carico costante, evitando frequenti accensioni e spegnimenti. L’accumulo di energia permetterà quindi di rispondere rapidamente alla richiesta di calore dell’impianto. I collettori Dada Mut sono forniti completi di staffe di sostegno, viti e tasselli per il fissaggioCollettore inerziale Dada Mut in acciaio verniciato e coibentato per impianti ibridi e pompe di calore, con attacchi principali da 1”1/2 femmina ed utenze con ghiere da 1”F e interassi 125mm.a muro, valvola automatica di scarico aria e rubinetto di carico/ scarico impianto
Collettore inerziale Dada Mut in acciaio verniciato e coibentato per impianti ibridi e pompe di calore, con attacchi principali da 1”1/2 femmina ed utenze con ghiere da 1”F e interassi 125mm.
Rubinetto di scarico con portagomma – valvola di sfiato automatico: Ottone CW617N (EN 12165)
Corpo collettore: acciaio verniciato
Tenute idrauliche in EPDM/FKM.
Fluidi d’impiego: acqua e soluzioni glicolat secondo UNI8065:2019 / VDI2035 (% max glicole=30%).
Pressione massima di esercizio: 6 bar.
Campo di temperatura di esercizio 0÷100°C.
Coibentazione: guscio preformata a caldo in PE-X espanso
a celle chiuse spessore 15 mm. Campo di temperatura di esercizio -40÷130 °C
Servomotore M21D
Servomotore a 3 punti per valvola miscelatrice. Bidirezionale, reversibile
con interruttore limitato ad un angolo di manovra di 90°, 2 min.,
coppia 5 Nm. Alimentazione 230V. IP42.
Codice: M21D
Per INFO vedi PDF Allegato
2187 - GRUPPO DI RILANCIO DIRETTO PER RAFFRESCAMENTO E RISCALDAMENTO
Gruppo di rilancio diretto per raffrescamento e riscaldamento completo di:
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
2187 - GRUPPO DI RILANCIO DIRETTO PER RAFFRESCAMENTO E RISCALDAMENTO
Gruppo di rilancio diretto per raffrescamento e riscaldamento completo di:
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
Gruppo di Rilancio HP con Valvola Miscelatrice Motorizzata con motore 24 Vac/dc - modulante 0-10Vcc (rif.0% segnale in rotaz.antioraria)
Pompa DAB EVOSTA (o WILO PARA) 25/7
CARATTERISTICHE PRINCIPALI
I gruppi di distribuzione e regolazione motorizzati, definiti anche gruppi di rilancio, sono particolari componenti indicati generalmente per la distribuzione del fluido termovettore alla temperatura idonea
al funzionamento dell’impianto, sia in impianti multipiano o multizona. Il gruppo di regolazione motorizzato serie GRM HP Il gruppo di regolazione termica motorizzato è configurato per essere abbinato
ad un regolatore di temperatura di tipo climatico o modulante per
la regolazione della temperatura di mandata negli impianti di riscaldamento e raffrescamento. Completo di valvola miscelatrice a tre vie motorizzata, termometri di mandata e ritorno, valvole di ritegno
e coibentazione a guscio preformata. Il gruppo è fornito di serie
con mandata a destra; è possibile invertire la mandata con semplici operazioni.
Per INFO Guarda PDF Allegato
Collettore Idraulico 2 1 Cod. 7.030.02032 Collettore per impianti di riscaldamento e condizionamento. Corpo in acciaio verniciato. Attacchi lato generatore G1”1/4 F, interasse 80 mm, Attacchi deviazioni due sopra G 1” con calotta mobile, interasse 125 mm, uno laterale G 1” con calotta mobile, interasse 80 mm. Attacco per valvola di sfogo aria G ½” F, Attacco per rubinetto di carico/scarico da G ½” F, Attacchi M10 per fissaggio collettore alle staffe . Pressione massima di esercizio 6 bar, Campo di temperature 0-110 °C. Coibentazione in EPP stampata in due gusci. A corredo, rubinetto di carico/scarico, valvola automatica di sfiato aria, staffe di fissaggio in acciaio verniciato, viti e tasselli
Per INFO vedi PDF Allegato
Gruppo di Rilancio HP con valvola Miscelatrice Termostatica 30/80° Pompa DAB Evosta/Wilo 25/7 - 230 V 50/60Hz
CARATTERISTICHE PRINCIPALI
I gruppi di distribuzione e regolazione termostatica MUT, definiti anche
gruppi di rilancio, sono particolari componenti indicati generalmente
per la distribuzione del fluido termovettore alla temperatura idonea al
Il gruppo di rilancio diretto MUT serie GRT HP svolge la funzione di
mantenere costante, al valore impostato nel generatore di calore, la
temperatura, come ad esempio un impianto per pannelli radianti a
pavimento, per ventilconvettori o per radiatori. Completo di pompa ad
alta efficienza, valvola miscelatrice a tre vie termostatica con sensore di
temperatura integrato, termometri sulla mandata e sul ritorno, valvola di
ritegno e coibentazione a guscio preformata. Il gruppo è fornito di serie
con mandata a destra; è possibile invertire la mandata con semplici
operazioni.
FUNZIONAMENTO
Gruppi di Rilancio con regolazione termostatica MUT serie GRT HP
svolgono la funzione di mantenere costante, al valore impostato, la
temperatura di mandata del fluido distribuito in un impianto a bassa
temperatura per pannelli radianti a pavimento o per radiatori. I gruppi
di rilancio GRT sono equipaggiati di pompa ad alta efficienza, valvola
miscelatrice a tre vie termostatica con sensore di temperatura integrato,
termometri di mandata e ritorno, valvole di ritenuta e coibentazione a
guscio preformata.
Per INFO Guarda PDF Allegato
2188 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile
- servocomando a 3 punti 230V 50Hz
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf INFO VEDI PDF ALLEGATO
