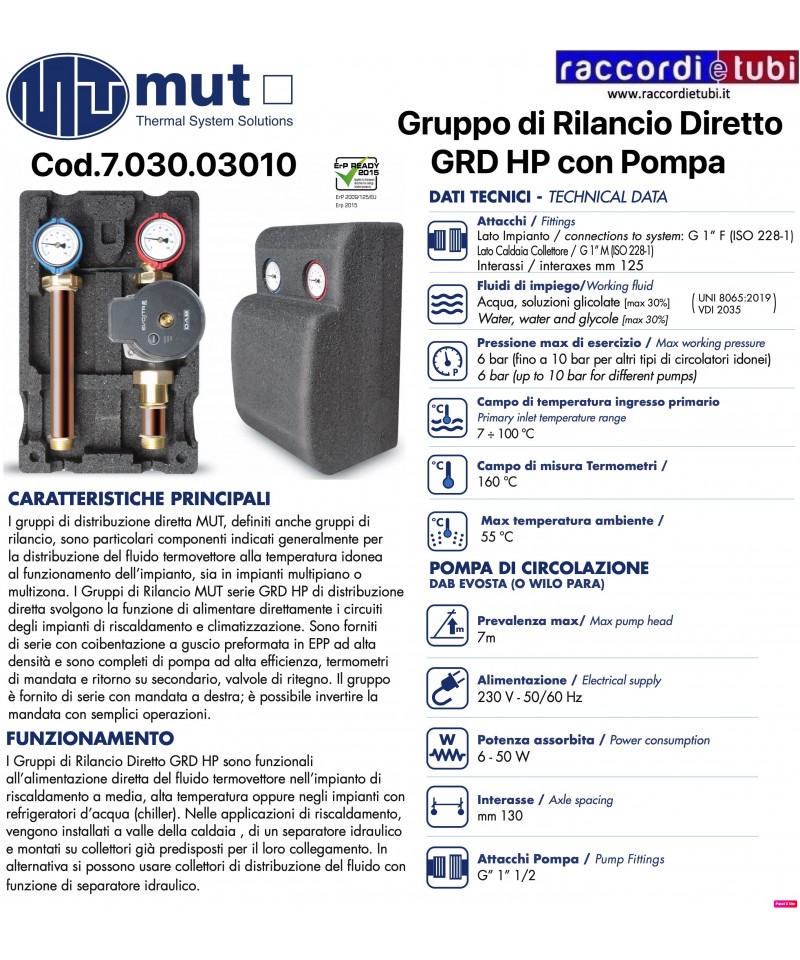

Gruppo di Rilancio HP Diretto con Pompa703003010

2161 - SEPARATORE IDRAULICO COIBENTATO COMPLETO DI BOCCHETTONI

Separatore idraulico completo di bocchettoni con attacco femmina, valvola sfogo aria automatica con valvola di ritegno e rubinetto per scarico fanghi.
• Attacco frontale da 1/2” per installazione termometro o manometro
• Superficie esterna verniciata
• Installazione: verticale
• Pmax=8bar Tmax=100°C.
• Fornito con guscio di coibentazione anticondensa in PPE

Il separatore va installato su impianti di riscaldamento o raffrescamento dov’è presente un circolatore principale e due o più circolatori secondari di distribuzione. La funzione di questo componente è quella di separare il circuito primario proveniente dalla caldaia o dal chiller da quello secondario di distribuzione del fluido. Il separatore idraulico funge da by-pass tra la mandata ed il ritorno dell’impianto e consente di evitare che vi sia interferenza tra le pompe dei vari circuiti, migliorando la circolazione del fluido e garantendo per ogni singolo circuito collegato il funzionamento vicino alle condizioni di progetto. Oltre a queste funzioni, il separatore FAR permette di eliminare le impurità e l’aria presente nel circuito attraverso una rete interna che filtra l’acqua in mandata. Questa ulteriore proprietà permette al fluido di arrivare al circuito secondario e ai relativi circolatori, privo di sostanze dannose e privo di bolle d’aria, diminuendo così le possibilità che vi siano guasti all’interno dei circuiti di distribuzione.

PER INFO FEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Separatore idraulico.pdf

2187 - GRUPPO DI RILANCIO DIRETTO PER RAFFRESCAMENTO E RISCALDAMENTO

Gruppo di rilancio diretto per raffrescamento e riscaldamento completo di:
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm

2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO

Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm

PER INFO VEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO

Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm

PER INFO VEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

PER ULTERIORI INFO VEDI PDF ALLEGATO

2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO

Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm

PER INFO VEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

191 - COLLETTORE PER CENTRALE TERMICA

Collettore per centrale termica.
• Superficie esterna verniciata
• Interasse derivazioni: 125mm
• Attacchi laterali: 1”1/4-2" femmina
• Attacchi derivazioni: 1”-1"1/4 maschio
• Pmax = 8bar
• Tmax = 95°C
• Fornito con guscio di coibentazione in PPE

I collettori per centrale termica consentono di avere sullo stesso asse le tubazioni di mandata e di ritorno, favorendo l’installazione del gruppo di rilancio in centrale termica, riducendo così gli ingombri. Strutturalmente presenta due camere, una per il fluido di mandata una per il fluido di ritorno, aventi sezione rettangolare. I collettori sono isolati termicamente grazie ai gusci di coibentazione. I gusci di coibentazione forniti insieme ai collettori, sono realizzati in PPE, e garantiscono l’isolamento termico e un’ottima resistenza alla penetrazione del vapore.

PER INFO VEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Gruppi di rilancio 2171 2174 2176.pdf

2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO

Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm

PER INFO VEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO

Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm

PER INFO VEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2187 - GRUPPO DI RILANCIO DIRETTO PER RAFFRESCAMENTO E RISCALDAMENTO

Gruppo di rilancio diretto per raffrescamento e riscaldamento completo di:
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm

PER INFO VEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2161 - SEPARATORE IDRAULICO COIBENTATO COMPLETO DI BOCCHETTONI

Separatore idraulico completo di bocchettoni con attacco femmina, valvola sfogo aria automatica con valvola di ritegno e rubinetto per scarico fanghi.
• Attacco frontale da 1/2” per installazione termometro o manometro
• Superficie esterna verniciata
• Installazione: verticale
• Pmax=8bar Tmax=100°C.
• Fornito con guscio di coibentazione anticondensa in PPE

Il separatore va installato su impianti di riscaldamento o raffrescamento dov’è presente un circolatore principale e due o più circolatori secondari di distribuzione. La funzione di questo componente è quella di separare il circuito primario proveniente dalla caldaia o dal chiller da quello secondario di distribuzione del fluido. Il separatore idraulico funge da by-pass tra la mandata ed il ritorno dell’impianto e consente di evitare che vi sia interferenza tra le pompe dei vari circuiti, migliorando la circolazione del fluido e garantendo per ogni singolo circuito collegato il funzionamento vicino alle condizioni di progetto. Oltre a queste funzioni, il separatore FAR permette di eliminare le impurità e l’aria presente nel circuito attraverso una rete interna che filtra l’acqua in mandata. Questa ulteriore proprietà permette al fluido di arrivare al circuito secondario e ai relativi circolatori, privo di sostanze dannose e privo di bolle d’aria, diminuendo così le possibilità che vi siano guasti all’interno dei circuiti di distribuzione.

PER INFO FEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Separatore idraulico.pdf

2161 - SEPARATORE IDRAULICO COIBENTATO COMPLETO DI BOCCHETTONI

Separatore idraulico completo di bocchettoni con attacco femmina, valvola sfogo aria automatica con valvola di ritegno e rubinetto per scarico fanghi.
• Attacco frontale da 1/2” per installazione termometro o manometro
• Superficie esterna verniciata
• Installazione: verticale
• Pmax=8bar Tmax=100°C.
• Fornito con guscio di coibentazione anticondensa in PPE

Il separatore va installato su impianti di riscaldamento o raffrescamento dov’è presente un circolatore principale e due o più circolatori secondari di distribuzione. La funzione di questo componente è quella di separare il circuito primario proveniente dalla caldaia o dal chiller da quello secondario di distribuzione del fluido. Il separatore idraulico funge da by-pass tra la mandata ed il ritorno dell’impianto e consente di evitare che vi sia interferenza tra le pompe dei vari circuiti, migliorando la circolazione del fluido e garantendo per ogni singolo circuito collegato il funzionamento vicino alle condizioni di progetto. Oltre a queste funzioni, il separatore FAR permette di eliminare le impurità e l’aria presente nel circuito attraverso una rete interna che filtra l’acqua in mandata. Questa ulteriore proprietà permette al fluido di arrivare al circuito secondario e ai relativi circolatori, privo di sostanze dannose e privo di bolle d’aria, diminuendo così le possibilità che vi siano guasti all’interno dei circuiti di distribuzione.

PER INFO FEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Separatore idraulico.pdf

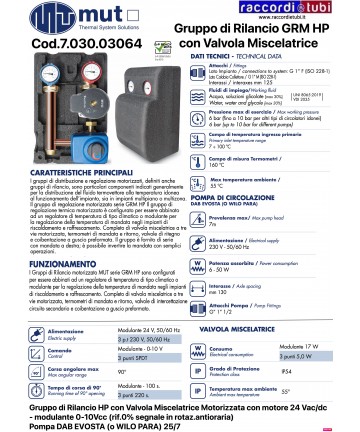

Gruppo di Rilancio HP con Valvola Miscelatrice Motorizzata con motore 24 Vac/dc - modulante 0-10Vcc (rif.0% segnale in rotaz.antioraria)
Pompa DAB EVOSTA (o WILO PARA) 25/7

CARATTERISTICHE PRINCIPALI

con mandata a destra; è possibile invertire la mandata con semplici operazioni.

Per INFO Guarda PDF Allegato

2188 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO

Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile
- servocomando a 3 punti 230V 50Hz
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125m

PER INFO VEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2161 - SEPARATORE IDRAULICO COIBENTATO COMPLETO DI BOCCHETTONI

Separatore idraulico completo di bocchettoni con attacco femmina, valvola sfogo aria automatica con valvola di ritegno e rubinetto per scarico fanghi.
• Attacco frontale da 1/2” per installazione termometro o manometro
• Superficie esterna verniciata
• Installazione: verticale
• Pmax=8bar Tmax=100°C.
• Fornito con guscio di coibentazione anticondensa in PPE

Il separatore va installato su impianti di riscaldamento o raffrescamento dov’è presente un circolatore principale e due o più circolatori secondari di distribuzione. La funzione di questo componente è quella di separare il circuito primario proveniente dalla caldaia o dal chiller da quello secondario di distribuzione del fluido. Il separatore idraulico funge da by-pass tra la mandata ed il ritorno dell’impianto e consente di evitare che vi sia interferenza tra le pompe dei vari circuiti, migliorando la circolazione del fluido e garantendo per ogni singolo circuito collegato il funzionamento vicino alle condizioni di progetto. Oltre a queste funzioni, il separatore FAR permette di eliminare le impurità e l’aria presente nel circuito attraverso una rete interna che filtra l’acqua in mandata. Questa ulteriore proprietà permette al fluido di arrivare al circuito secondario e ai relativi circolatori, privo di sostanze dannose e privo di bolle d’aria, diminuendo così le possibilità che vi siano guasti all’interno dei circuiti di distribuzione.

PER INFO FEDI URLL ALLEGATO

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Separatore idraulico.pdf

PER ULTERIORI INFO VEDI PDF ALLEGATO
