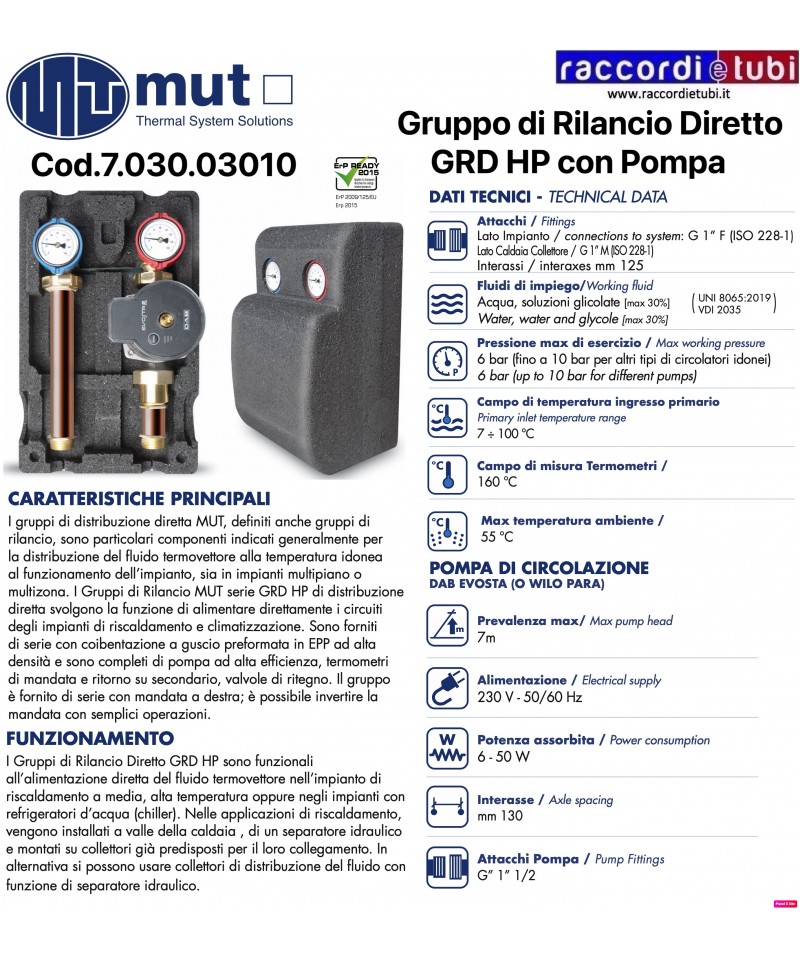

Hochdruck-Rückfördergruppe direkt mit Pumpe703003010

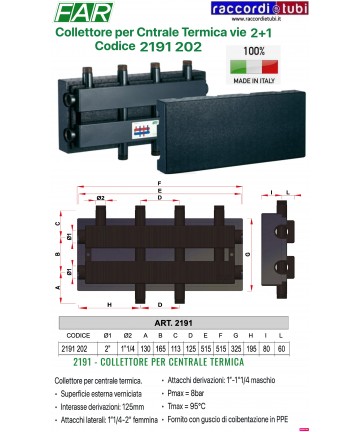

191 - KOLLEKTOR FÜR WÄRMECENTRALEN

Kollektor für Wärmecentralen.
• Lackierte Außenfläche
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1"1/4-2" weiblich
• Abzweigungsanschlüsse: 1"-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isolierhülle aus PPE

Die Kollektoren für Wärmecentralen ermöglichen es, die Vorlauf- und Rückflusspipelines auf derselben Achse zu haben, wodurch die Installation der Rücklaufgruppe in der Wärmecentralen erleichtert wird, wodurch der Platzbedarf reduziert wird. Strukturell besteht er aus zwei Kammern, einer für das Vorlaufmedium und einer für das Rücklaufmedium, die rechteckig sind. Die Kollektoren sind aufgrund der gelieferten Isolierhüllen thermisch isoliert. Die zusammen mit den Kollektoren gelieferten Isolierhüllen bestehen aus PPE und gewährleisten die thermische Isolierung und eine hervorragende Dampfdurchdringungsbeständigkeit.

FÜR INFO SIEHE ANGEFÜGTE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Rückfördergruppen 2171 2174 2176.pdf

2161 - HYDRAULIKSEPARATOR MIT ISOLIERUNG, KOMPLETT MIT ANSCHLÜSSEN

Kompletter Hydraulikseparator mit weiblichem Anschluss, automatisches Entlüftungsventil mit Rückschlagventil und Ablassventil für Schlamm.
• Frontanschluss 1/2” zur Installation eines Thermometers oder Manometers
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einer Kondensatisolierung aus PPE.

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den Primärkreis, der von der Heizung oder dem Kühler kommt, von dem sekundären Verteilungskreis des Fluids zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen der Vorlauf- und Rücklaufleitung des Systems und verhindert Interferenzen zwischen den Pumpen der verschiedenen Kreise, verbessert die Zirkulation des Fluids und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Entwurfsbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreislauf durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese weitere Eigenschaft sorgt dafür, dass das Fluid den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen erreicht, wodurch die Wahrscheinlichkeit von Störungen innerhalb der Verteilungskreise verringert wird.

FÜR INFOS FEDI URL ANHANG

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf

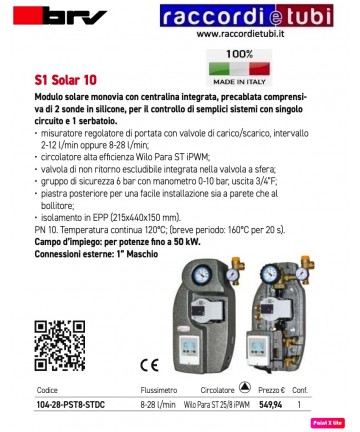

S1 Solar 10

Monovalentes Solarmodul mit integrierter, vorkonfektionierter Steuereinheit, einschließlich 2 Silikonsensoren, zur Steuerung einfacher Systeme mit einem einzelnen Kreis und 1 Speicher.

Durchflussregelgerät mit Lade-/Entladeventilen, Bereich2-12 l/min oder 8-28 l/min;

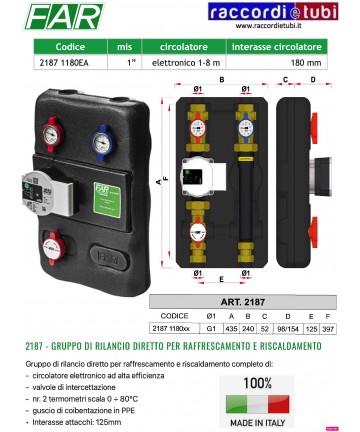

2187 - DIREKTER RÜCKÜMPELGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückumpelgruppe für die vollständige Kühlung und Heizung von:
- hocheffizienter elektronischer Umwälzverkehr
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Anschlussabstand: 125mm

2161 - HYDRAULIKSEPARATOR ISOLIERT, VOLLSTÄNDIG MIT ANSCHLÜSSEN

Vollständiger Hydraulikseparator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Anti-Kondensationsisolierung aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen sich eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen befinden. Die Funktion dieses Bauteils besteht darin, den Primärkreis von der Therme oder dem Kühler vom sekundären Verteilungskreis des Fluides zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen dem Vorlauf und dem Rücklauf der Anlage und verhindert, dass es zu Interferenzen zwischen den Pumpen der verschiedenen Kreise kommt, verbessert die Zirkulation des Fluides und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Projektbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netz, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulationspumpen frei von schädlichen Substanzen und Luftblasen zu erreichen und verringert somit die Wahrscheinlichkeit von Ausfällen innerhalb der Verteilungskreise.

FÜR INFORMATIONEN FEDI URL ANLAGE

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf

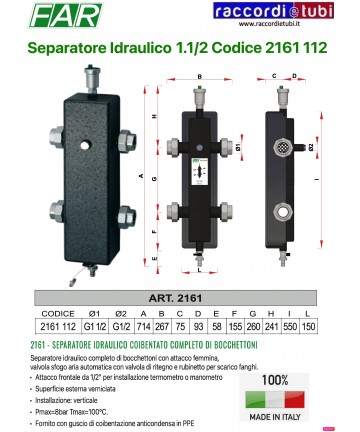

2161 - HYDRAULISCHER SEPARATOR ISOLIERT MIT ANSCHLÜSSEN

Kompletter hydraulischer Separator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” zur Installation von Thermometer oder Manometer
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einem Kondensationsschutzmantel aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den primären Kreislauf, der von dem Kessel oder dem Kälteaggregat kommt, vom sekundären Verteilungskreislauf des Fluids zu trennen. Der hydraulische Separator fungiert als Umgehung zwischen der Zuführung und dem Rücklauf des Systems und verhindert, dass es zu Störungen zwischen den Pumpen der verschiedenen Kreise kommt, wodurch die Zirkulation des Fluids verbessert wird und jeder einzelne angeschlossene Kreis nahezu unter den Bedingungen des Projekts funktioniert. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und der im System vorhandenen Luft durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit von Störungen in den Verteilungskreisen verringert wird.

FÜR INFORMATIONEN FEDI URL ANGENEHM

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - HYDRAULISCHER SEPARATOR.pdf

Hydraulikverteiler 3 1 Art. 7.030.02036 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf der Generatorseite G1”1/4 F, Bohrungsabstand 80 mm, Abzweigungsanschlüsse drei oben G 1” mit beweglichem Deckel, Bohrungsabstand 125 mm, einer seitlich G 1” mit beweglichem Deckel, Bohrungsabstand 80 mm. Anschluss für Entlüftungsventil G ½” F, Anschluss für Beladungs-/Entladeventil G ½” F, M10-Anschlüsse zur Befestigung des Verteilers an den Halterungen. Maximaler Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Beladungs-/Entladeventil, automatische Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.

Für INFO siehe angehängte PDF

191 - SAMMELSTEUERUNG FÜR HEIZUNGSANLAGE

Sammelsteuerung für Heizungsanlage.
• Beschichtete Außenseite
• Abstand der Abgänge: 125mm
• Seitenanschlüsse: 1”1/4-2" weiblich
• Abgangsanschlüsse: 1”-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Mit PPE-Isolierhülle geliefert

Die Sammelsteuerungen für Heizungsanlagen ermöglichen es, die Zuleitungen und Rückleitungen auf derselben Achse zu haben, was die Installation der Heizungswiederaufbereitungseinheit vereinfacht und die Abmessungen reduziert. Strukturtechnisch verfügt sie über zwei Kammern, eine für das Heizungswasser und eine für das Rücklaufwasser, die rechteckig sind. Die Sammelsteuerungen sind dank der Isolierhüllen thermisch isoliert. Die Isolierhüllen, die zusammen mit den Sammelsteuerungen geliefert werden, sind aus PPE gefertigt und gewährleisten die thermische Isolation sowie eine ausgezeichnete Dampfdiffusionsbeständigkeit.

FÜR WEITERE INFOS SIEHE ANHÄNGENDER LINK

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Gruppen von Wiederaufbereitungen 2171 2174 2176.pdf

HP-Rückfördergruppe mit motorisiertem Mischventil mit 3-Punkt on/off Motor 230 Vac und DAB EVOSTA (oder WILO PARA) 25/7 230 V 50/60Hz

HAUPTMERKMALE

rechtsseitiger Vorlauf geliefert; der Vorlauf kann einfach umgekehrt werden

Für weitere Informationen siehe angehängte PDF

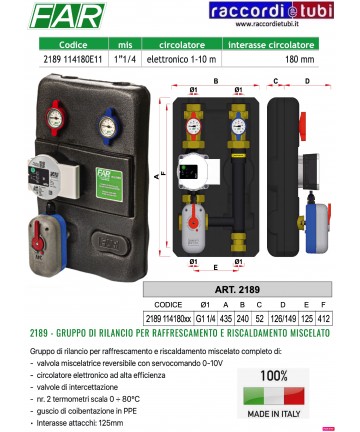

2189 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rücklaufgruppe für gemischte Kühlung und Heizung, komplett mit:
- reversible Mischventil mit Servoantrieb 0-10V
- Hocheffizienz-Elektronikpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFORMATIONEN SIEHE ANGEHENDE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF

2161 - KOMPLETT MIT ISOLIERUNGEN HYDRAULISCHER SEPARATOR MIT ANSCHLÜSSEN

Kompletter hydraulischer Separator mit weiblichem Anschluss, automatisches Entlüftungsventil mit Rückschlagventil und Ablassventil für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Lackierte Außenoberfläche
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Kondensationsisolierung aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, wo sich eine Hauptzirkulation und zwei oder mehr sekundäre Verteilungszirkulationen befinden. Die Funktion dieses Elements besteht darin, den Primärkreis, der aus dem Kessel oder dem Chiller kommt, vom sekundären Verteilungskreis des Fluids zu trennen. Der hydraulische Separator fungiert als Bypass zwischen der Vorlauf- und Rücklaufleitung des Systems und ermöglicht es, Störungen zwischen den Pumpen der verschiedenen Kreise zu vermeiden, die Zirkulation des Fluids zu verbessern und den Betrieb in jedem einzelnen angeschlossenen Kreis nah an den Projektbedingungen zu gewährleisten. Neben diesen Funktionen erlaubt der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulatoren ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit verringert wird, dass es zu Störungen in den Verteilungskreisen kommt.

FÜR WEITERE INFORMATIONEN URL ANHANG

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulischer Separator.pdf

Kasten aus Zinkblech mit beschichtetem Deckel für hydraulische Verteilersammler.
• Einstellbare Tiefe von 110 mm bis 150 mm
• Tür mit Schraubenzieherschloss

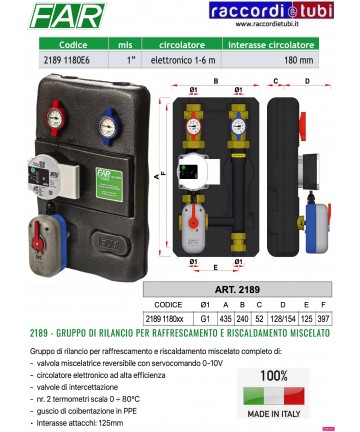

2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückführungsgruppe für gemischte Kühlung und Heizung, komplett mit:
- reversible Mischventil mit Servoantrieb 0-10V
- energieeffiziente Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFO BITTE URL ANSEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

HP-Rückfördergruppe mit thermostatischem Mischventil 30/80° Pumpe DAB Evosta/Wilo 25/7 - 230 V 50/60Hz

HAUPTEIGENSCHAFTEN

vorformgesetzte Isolierung.

Für weitere Informationen siehe angehängtes PDF
