39 Artikel gefunden
Kasten aus Zinkblech mit beschichtetem Deckel für hydraulische Verteilersammler.
• Einstellbare Tiefe von 110 mm bis 150 mm
• Tür mit Schraubenzieherschloss
2161 - HYDRAULIKSEPARATOR MIT ISOLIERUNG, KOMPLETT MIT ANSCHLÜSSEN
Kompletter Hydraulikseparator mit weiblichem Anschluss, automatisches Entlüftungsventil mit Rückschlagventil und Ablassventil für Schlamm.
• Frontanschluss 1/2” zur Installation eines Thermometers oder Manometers
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einer Kondensatisolierung aus PPE.
Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den Primärkreis, der von der Heizung oder dem Kühler kommt, von dem sekundären Verteilungskreis des Fluids zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen der Vorlauf- und Rücklaufleitung des Systems und verhindert Interferenzen zwischen den Pumpen der verschiedenen Kreise, verbessert die Zirkulation des Fluids und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Entwurfsbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreislauf durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese weitere Eigenschaft sorgt dafür, dass das Fluid den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen erreicht, wodurch die Wahrscheinlichkeit von Störungen innerhalb der Verteilungskreise verringert wird.
FÜR INFOS FEDI URL ANHANG
https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf
2161 - HYDRAULIKSEPARATOR ISOLIERT, VOLLSTÄNDIG MIT ANSCHLÜSSEN
Vollständiger Hydraulikseparator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Anti-Kondensationsisolierung aus PPE
Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen sich eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen befinden. Die Funktion dieses Bauteils besteht darin, den Primärkreis von der Therme oder dem Kühler vom sekundären Verteilungskreis des Fluides zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen dem Vorlauf und dem Rücklauf der Anlage und verhindert, dass es zu Interferenzen zwischen den Pumpen der verschiedenen Kreise kommt, verbessert die Zirkulation des Fluides und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Projektbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netz, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulationspumpen frei von schädlichen Substanzen und Luftblasen zu erreichen und verringert somit die Wahrscheinlichkeit von Ausfällen innerhalb der Verteilungskreise.
FÜR INFORMATIONEN FEDI URL ANLAGE
https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf
2161 - KOMPLETT MIT ISOLIERUNGEN HYDRAULISCHER SEPARATOR MIT ANSCHLÜSSEN
Kompletter hydraulischer Separator mit weiblichem Anschluss, automatisches Entlüftungsventil mit Rückschlagventil und Ablassventil für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Lackierte Außenoberfläche
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Kondensationsisolierung aus PPE
Der Separator muss in Heiz- oder Kühlsystemen installiert werden, wo sich eine Hauptzirkulation und zwei oder mehr sekundäre Verteilungszirkulationen befinden. Die Funktion dieses Elements besteht darin, den Primärkreis, der aus dem Kessel oder dem Chiller kommt, vom sekundären Verteilungskreis des Fluids zu trennen. Der hydraulische Separator fungiert als Bypass zwischen der Vorlauf- und Rücklaufleitung des Systems und ermöglicht es, Störungen zwischen den Pumpen der verschiedenen Kreise zu vermeiden, die Zirkulation des Fluids zu verbessern und den Betrieb in jedem einzelnen angeschlossenen Kreis nah an den Projektbedingungen zu gewährleisten. Neben diesen Funktionen erlaubt der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulatoren ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit verringert wird, dass es zu Störungen in den Verteilungskreisen kommt.
FÜR WEITERE INFORMATIONEN URL ANHANG
191 - KOLLEKTOR FÜR HEIZUNG ZENTRALE
Kollektor für Heizungszentrale.
• Außenfläche lackiert
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1”1/4-2" weiblich
• Abzweigungsanschlüsse: 1”-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isolationshülle aus PPE
Die Kollektoren für Heizungszentralen ermöglichen es, die Vorlauf- und Rücklaufleitungen auf derselben Achse zu haben, was die Installation der Rückfördergruppe in der Heizungszentrale erleichtert und somit den Platzbedarf verringert. Strukturell weist er zwei Kammern auf, eine für das Vorlaufmedium und eine für das Rücklaufmedium, mit rechteckigem Querschnitt. Die Kollektoren sind dank der Isolationshüllen thermisch isoliert. Die zusammen mit den Kollektoren gelieferten Isolationshüllen bestehen aus PPE und gewährleisten die thermische Isolation und eine hervorragende Dampfdurchdringungsbeständigkeit.
FÜR INFORMATIONEN BITTE BEISPIEL-URL SEHEN
Hydraulikverteiler 2 1 Art. 7.030.02032 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf Generatorseite G1"1/4 F, Abstand 80 mm, Anschlussabzweigungen zwei oben G 1" mit beweglicher Kappe, Abstand 125 mm, einer seitlich G 1" mit beweglicher Kappe, Abstand 80 mm. Anschluss für Entlüftungsventil G ½" F, Anschluss für Füll-/Entleerungsventil G ½" F, Anschlüsse M10 zur Befestigung des Verteilers an den Halterungen. Maximale Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Füll-/Entleerungsventil, automatisches Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.
Für INFO siehe angehängte PDF
Hochdruck-Rückfördergruppe direkt - Pumpe Dab Evosta (oder Wilo Para) 25/7 SC
HAUPTEIGENSCHAFTEN
Die direkten Verteilungsgruppen MUT, auch Rückfördergruppen genannt, sind spezielle Komponenten, die allgemein für
die Verteilung des Wärmeträgermediums bei geeigneter Temperatur
für den Betrieb der Anlage, sei es in mehrgeschossigen oder mehrzonalen Anlagen, angegeben sind. Die Hochdruck-Rückfördergruppen MUT der Serie GRD HP für direkte Verteilung haben die Funktion, die Heizungs- und Klimaanlagenschaltungen direkt zu speisen. Sie sind serienmäßig mit vorgeformter EPP-Isolierung hoher Dichte ausgestattet und verfügen über eine hocheffiziente Pumpe, Vor- und Rücklauftemperaturen am Sekundärkreis, Rückschlagventile. Die Gruppe
wird serienmäßig mit einer rechten Vorlaufleitung geliefert; der Vorlauf kann mit einfachen Maßnahmen umgekehrt werden.
Für INFO Siehe angehängte PDF

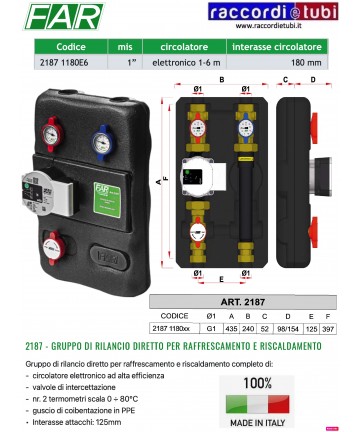

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG
Direkte Rückführungseinheit für die vollständige Kühlung und Heizung von:
- hoch effiziente elektronische Zirkulationspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm
FÜR DETAILS BITTE ANGEFÜGTE URL ANSEHEN

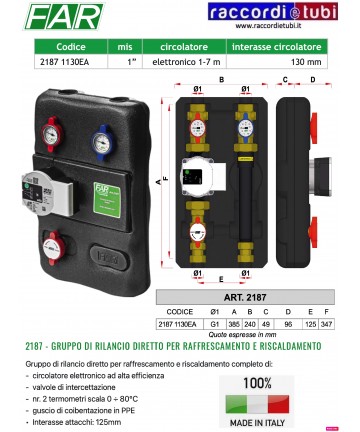

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG
Direkte Rückführungsgruppe für die vollständige Kühlung und Heizung von:
- elektronischer Hochleistungspumpen
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm
FÜR INFO SIEHE ANGEHÄNGTEN URL
191 - KOLLEKTOR FÜR WÄRMEZENTRALE
Kollektor für Wärmezentralen.
• Äußere Oberfläche lackiert
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1"1/4-2" weiblich
• Abzweigungsanschlüsse: 1"-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isoliermantel aus PPE
Die Kollektoren für Wärmezentralen ermöglichen es, die Vorlauf- und Rücklaufleitungen auf derselben Achse zu führen, was die Installation der Rückfördergruppe in der Wärmezentralen erleichtert und somit den Platzbedarf verringert. Strukturell weisen sie zwei Kammern auf, eine für das Fördermedium und eine für das Rücklaufmedium, die rechteckige Querschnitte haben. Die Kollektoren sind dank der mitgelieferten Isolierhülsen thermisch isoliert. Die Isolierhülsen, die zusammen mit den Kollektoren geliefert werden, bestehen aus PPE und gewährleisten die thermische Isolation sowie eine hervorragende Dampfdurchdringungsbeständigkeit.
FÜR INFORMATIONEN SIEHE ANGENEHMEN LINK
2161 - HYDRAULISCHER SEPARATOR ISOLIERT MIT ANSCHLÜSSEN
Kompletter hydraulischer Separator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” zur Installation von Thermometer oder Manometer
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einem Kondensationsschutzmantel aus PPE
Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den primären Kreislauf, der von dem Kessel oder dem Kälteaggregat kommt, vom sekundären Verteilungskreislauf des Fluids zu trennen. Der hydraulische Separator fungiert als Umgehung zwischen der Zuführung und dem Rücklauf des Systems und verhindert, dass es zu Störungen zwischen den Pumpen der verschiedenen Kreise kommt, wodurch die Zirkulation des Fluids verbessert wird und jeder einzelne angeschlossene Kreis nahezu unter den Bedingungen des Projekts funktioniert. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und der im System vorhandenen Luft durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit von Störungen in den Verteilungskreisen verringert wird.
FÜR INFORMATIONEN FEDI URL ANGENEHM
Hydraulikverteiler 3 1 Art. 7.030.02036 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf der Generatorseite G1”1/4 F, Bohrungsabstand 80 mm, Abzweigungsanschlüsse drei oben G 1” mit beweglichem Deckel, Bohrungsabstand 125 mm, einer seitlich G 1” mit beweglichem Deckel, Bohrungsabstand 80 mm. Anschluss für Entlüftungsventil G ½” F, Anschluss für Beladungs-/Entladeventil G ½” F, M10-Anschlüsse zur Befestigung des Verteilers an den Halterungen. Maximaler Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Beladungs-/Entladeventil, automatische Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.
Für INFO siehe angehängte PDF
HP-Rückfördergruppe mit thermostatischem Mischventil 30/60° Pumpe DAB EVOSTA (oder WILO PARA) 25/7 - 230 V 50/60Hz
HAUPTVORZÜGE
Die thermoregulierenden Verteilungs- und Regelgruppen MUT, auch
Rückfördergruppen genannt, sind spezielle Komponenten, die in der Regel
zur Verteilung des Wärmeträgermediums bei der für
geeigneten Temperatur eingesetzt werden.Die direkte Rückfördergruppe MUT Serie GRT HP hat die Aufgabe, die
Temperatur konstant zu halten, auf dem im Wärmeerzeuger eingestellten Wert,
zum Beispiel in einem Fußbodenheizungs-, Ventilkonvektor- oder
Heizkörper-System. Ausgestattet mit einer hocheffizienten Pumpe, einem
dreiwege thermostatischen Mischventil mit integriertem Temperatursensor,
Thermometern an Vorlauf und Rücklauf, einer Rückschlagklappe und einer
vorgeformten Dämmung. Die Gruppe wird serienmäßig mit
Vorlauf nach rechts geliefert; es ist möglich, den Vorlauf mit einfachen
Operationen umzupolen..
FUNKTIONSWEISE
Rückfördergruppen mit thermoregulierender Regelung MUT Serie GRT HP
erfüllen die Funktion, die Temperatur des Vorlaufs des in einer
Niedertemperaturanlage für Fußbodenheizungen oder Heizkörper
verteilten Mediums konstant zu halten. Die Rückfördergruppen GRT sind
mit hocheffizienten Pumpen, dreiwege thermostatischen Mischventilen mit
integrierten Temperatursensoren, Vorlauf- und Rücklauft Thermometern,
Rückschlagventilen und vorgestanzter Dämmung ausgestattet.
vorgeformter Hülle.
Für INFO PDF Anhang ansehen
HP-Rückfördergruppe mit thermostatischem Mischventil 30/80° Pumpe DAB Evosta/Wilo 25/7 - 230 V 50/60Hz
HAUPTEIGENSCHAFTEN
Die thermoregulierenden Verteilungs- und Regelgruppen MUT, auch als
Rückfördergruppen bezeichnet, sind besondere Komponenten, die allgemein
zur Verteilung des Wärmeträgers bei der geeigneten Temperatur für
Die direkte Rückfördergruppe MUT der Baureihe GRT HP hat die Funktion,
die Temperatur, wie zum Beispiel in einem Heizsystem für Fußbodenheizungen,
für Konvektoren oder für Heizkörper, konstant auf den im Heizgenerator
eingegebenen Wert zu halten. Komplett mit einer hoch effizienten Pumpe, einem thermostatischen
Dreiwege-Mischventil mit integriertem Temperatursensor, Thermometern
an Vorlauf und Rücklauf, einer Rückschlagventil und einer vorgeformten
Isolierung. Die Gruppe wird serienmäßig mit Vorlauf nach rechts geliefert;
der Vorlauf kann einfach umgedreht werden.
FUNKTIONSWEISE
Rückfördergruppen mit thermostatischer Regelung MUT der Baureihe GRT HP
führen die Funktion aus, die Vorlauftemperatur des in einer
Niedertemperatur-Heizanlage für Fußbodenheizungen oder Heizkörper
verteilten Mediums konstant auf dem eingestellten Wert zu halten.
Die Rückfördergruppen GRT sind mit einer hoch effizienten Pumpe,
einem thermostatischen Dreiwege-Mischventil mit integriertem
Temperatursensor, Vorlauf- und Rücklaufthermometern, Rückschlagventilen
und einer vorgeformten Isolierung ausgestattet.
vorformgesetzte Isolierung.
Für weitere Informationen siehe angehängtes PDF

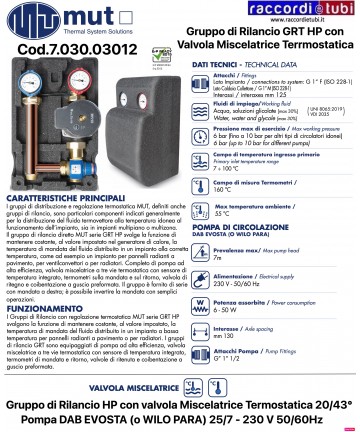

HP Rückfördergruppe mit thermostatmixventil 20/43° Pumpe DAB EVOSTA (oder WILO PARA) 25/7 - 230 V 50/60Hz
HAUPTEIGENSCHAFTEN
Die thermatischen Verteil- und Regulierungsgruppen MUT, auch
Rückfördergruppen genannt, sind besondere Komponenten, die allgemein
zur Verteilung des Wärmeträgers bei der geeigneten Temperatur verwendet werden.
Die direkte Rückfördergruppe MUT Serie GRT HP hat die Funktion, die
Temperatur konstant zu halten, auf dem im Wärmeerzeuger eingestellten Wert,
wie zum Beispiel in einer Fußbodenheizung, für Ventilkonvektoren oder für
Heizkörper. Komplett mit Hochleistungspumpe, thermostatmixventil mit drei
Wege und integriertem Temperatursensor, Thermometern an Vor- und
Rücklauf, Rückschlagventil und vorgeformter Schalenisolierung. Die Gruppe
wird serienmäßig mit einem Rechtsanschluss geliefert; es ist möglich,
den Anschluss mit einfachen Maßnahmen zu ändern.
BETRIEB
Rückfördergruppen mit thermostatregulierung MUT Serie GRT HP
erfüllen die Funktion, die Vorlauftemperatur des verteilen Fluids in einem
niedertemperatur System für Fußbodenheizungen oder Heizkörper konstant
zu halten. Die Rückfördergruppen GRT sind mit Hochleistungspumpe,
Thermostatmixventil mit integriertem Temperatursensor, Vor- und
Rücklauft thermometern, Rückschlagventilen und vorgeformter
Schalenisolierung ausgestattet.
.Für weitere Informationen siehe angehängtes PDF
191 - KOLLEKTOR FÜR WÄRMECENTRALEN
Kollektor für Wärmecentralen.
• Lackierte Außenfläche
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1"1/4-2" weiblich
• Abzweigungsanschlüsse: 1"-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isolierhülle aus PPE
Die Kollektoren für Wärmecentralen ermöglichen es, die Vorlauf- und Rückflusspipelines auf derselben Achse zu haben, wodurch die Installation der Rücklaufgruppe in der Wärmecentralen erleichtert wird, wodurch der Platzbedarf reduziert wird. Strukturell besteht er aus zwei Kammern, einer für das Vorlaufmedium und einer für das Rücklaufmedium, die rechteckig sind. Die Kollektoren sind aufgrund der gelieferten Isolierhüllen thermisch isoliert. Die zusammen mit den Kollektoren gelieferten Isolierhüllen bestehen aus PPE und gewährleisten die thermische Isolierung und eine hervorragende Dampfdurchdringungsbeständigkeit.
FÜR INFO SIEHE ANGEFÜGTE URL

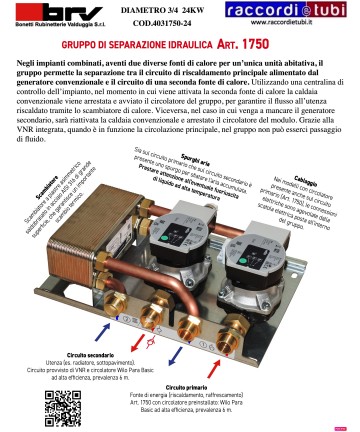

Technische Eigenschaften
Hocheffiziente Umwälzpumpen, Förderhöhe 6 m
Maximaler statischer Druck 10 bar (PN10).
Maximale Temperatur des Mediums: 90°C.
Symmetrischer Plattenwärmetauscher aus AISI316 Edelstahl mit großem Austausch, der
einen erheblichen Wärmeaustausch gewährleistet. Dies fördert eine perfekte Nutzung der Wärmequelle, insbesondere wenn diese aus Biomasse besteht. Der Wärmetauscher kann zur Wartung und/oder Reinigung leicht entfernt werden.
VN Heizkreislauf.
Kupferrohre, Ø 18mm.
Optional mit Pumpenanschluss am Primärkreis verfügbar.
Entlüftungsgeräte für beide Kreisläufe.
Mantel aus 10/10 mm lackiertem Blech nach RAL 9010 (optional, auf Anfrage).
Trägerblech 15/10 verzinkt.
Box für elektrische Anschlüsse (bei Modellen, die dies vorsehen).
Achse 60 mm.
Abmessungen: (LxBxH) 400x260x136mm
Externanschlüsse: 3/4” männlich, flache Dichtstelle; Gewinde gemäß ISO 228.
FÜR WEITERE INFOS BITTE PDF ANHÄNGEN.
S1 Solar 10
Monovalentes Solarmodul mit integrierter, vorkonfektionierter Steuereinheit, einschließlich 2 Silikonsensoren, zur Steuerung einfacher Systeme mit einem einzelnen Kreis und 1 Speicher.
Durchflussregelgerät mit Lade-/Entladeventilen, Bereich2-12 l/min oder 8-28 l/min;
Hocheffizienz-Zirkulator Wilo Para ST iPWM;
Eingebautes Rückflussverhinderungsventil, das von der Kugelventil ausgeschlossen werden kann;
Sicherheitsgruppe 6 bar mit Manometer 0-10 bar, Ausgang 3/4”F;
Rückplatte für eine einfache Montage an der Wand oder am
Speicher;
EPP-Isolierung (215x440x150 mm).
PN 10. Dauerbetriebstemperatur 120°C; (kurzzeitig: 160°C für 20 s). Einsatzbereich: für Leistungen bis zu 50 kW.
Außenanschlüsse: 1” männlich
Technische Merkmale
Hocheffizienzpumpen, Förderhöhe 6 m
Maximale statische Druck 10 bar (PN10).
Maximale Flüssigkeitstemperatur: 90°C.
Asymmetrischer Plattenwärmetauscher, aus rostfreiem Stahl AISI316 mit großer Oberfläche, der
einen bedeutenden Wärmeübergang gewährleistet. Dies fördert eine perfekte Effizienz der Wärmequelle, insbesondere wenn diese aus Biomasse besteht. Der Wärmetauscher kann leicht zur Wartung und/oder Reinigung entfernt werden.
VNR Heizkreislauf.
Kupferrohre, Ø18mm.
Verfügbar mit Pumpe im Primärkreis.
Entlüftungsgeräte für beide Kreise.
Mantel aus 10/10 Stahlblech, lackiert RAL9010 (separat geliefert, auf Anfrage).
Trägerschicht 15/10 verzinkt.
Box für elektrische Anschlüsse (in den Modellen, die dies vorsehen).
Achsmaß 60mm.
Abmessungen: (LxBxH) 400x260x136mm
Außenanschlüsse: 3/4” männlich, flach dichtend; Gewinde gemäß ISO 228.
FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
S1 Solar 10 cod-104-12-pst6-s-t. neu 2025
Solar-Monokollektor mit integrierter Regelung, vorkonfektioniert mit 2 Silikonsensoren, zum Steuern einfacher Systeme mit einem Einzelkreis und 1 Speicher.
Durchflussregler mit Lade-/Entladeventilen, Bereich2-12 l/min oder 8-28 l/min;
Hocheffizienz-Pumpe Wilo Para ST iPWM;
integrierte Rückschlagventil, ausschaltbar, im Kugelhahn;
Sicherheitsgruppe 6 bar mit Manometer 0-10 bar, Ausgang 3/4"F;
Rückplatte für einfache Installation sowohl an der Wand als auch am
Speicher;
EPP-Dämmung (215x440x150 mm).
PN 10. Dauerhafte Temperatur 120°C; (kurzzeitig: 160°C für 20 s). Einsatzbereich: für Leistungen bis zu 50 kW.
Außengewinde: 1" männlich
HP-Rückfördergruppe mit motorisiertem Mischventil mit 3-Punkt on/off Motor 230 Vac und DAB EVOSTA (oder WILO PARA) 25/7 230 V 50/60Hz
HAUPTMERKMALE
Die motorisierten Verteilungs- und Regelgruppen, auch Rückfördergruppen genannt, sind spezielle Komponenten, die allgemein für die Verteilung des Heizmediums bei der geeigneten Temperatur zur Funktion des Systems ausgelegt sind, sowohl in Mehrfamilien- oder Mehrzonensystemen. Die motorisierte Regelgruppe der Serie GRM HP ist so konzipiert, dass sie mit einem klimatischen oder modulierenden Temperaturregler zur Regelung der Vorlauftemperatur in Heiz- und Kühlsystemen kombiniert werden kann. Ausgestattet mit motorisiertem 3-Wege-Mischventil, Vorlauf- und Rücklauftemperaturen, Rückschlagventilen und vorgefertigter Isolierung. Die Gruppe wird standardmäßig mit
rechtsseitiger Vorlauf geliefert; der Vorlauf kann einfach umgekehrt werden
Für weitere Informationen siehe angehängte PDF

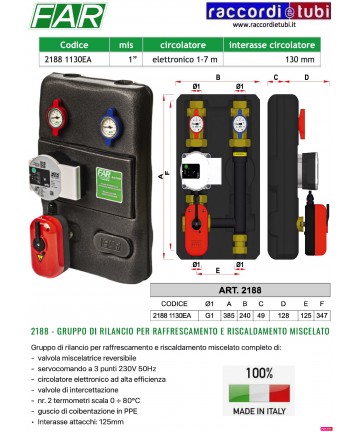

2188 - RÜCKWÄRTSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rückwärtsgruppe für gemischte Kühlung und Heizung, komplett mit:
- umgekehrtes Mischventil
- 3-Punkt-230V 50Hz Servoantrieb
- Hocheffizienter elektronischer Zirkulator
- Absperrventile
- 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Anschlussabstand: 125mm
FÜR WEITERE INFORMATIONEN siehe angehängte URL
Technische Eigenschaften
Hocheffiziente Umpumpen, Förderhöhe 6 m
Maximaler Statischer Druck 10 bar (PN10).
Maximale Temperatur des Mediums: 90°C.
Symmetrischer Plattenwärmetauscher geschweißt aus Edelstahl AISI316 mit großer Oberfläche, der
einen wesentlichen Wärmeaustausch gewährleistet. Dies fördert eine perfekte Effizienz der Wärmequelle, insbesondere wenn diese aus Biomasse besteht. Der Wärmetauscher kann zur Wartung und/oder Reinigung leicht entfernt werden.
Heizkreislauf VNR.
Kupferrohre, Ø18mm.
Verfügbar ohne Pumpe im Primärkreis.
Entlüftungsgeräte für beide Kreise.
Mantel aus Blech 10/10 lackiert RAL9010 (separat geliefert, auf Anfrage).
Trägerblech 15/10 verzinkt.
Box für elektrische Anschlüsse (nicht in den vorhergesehenen Modellen).
Mittelabstand 60mm.
Abmessungen: (LxBxH) 400x260x136mm
Externe Anschlüsse: 3/4” männlich, flache Dichtung; Gewinde nach ISO 228.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
HP-Rücklaufgruppe mit motorisiertem Mischventil und 24 Vac/dc Motor - modulierend 0-10Vcc (ref.0% Signal im Gegenuhrzeigersinn)
DAB EVOSTA (oder WILO PARA) 25/7
HAUPTMERKMALE
Die motorisierten Verteilungs- und Regelgruppen, auch Rücklaufgruppen genannt, sind besondere Komponenten, die allgemein für die Verteilung des Wärmeträgers bei geeigneter Temperatur für den Betrieb der Anlage vorgesehen sind, sowohl in mehrstöckigen als auch in mehrzonalen Anlagen. Die motorisierte Regelgruppe der Serie GRM HP ist so konfiguriert, dass sie mit einem klimatischen oder modulierenden Regelungsregler zur Regelung der Vorlauftemperatur in Heiz- und Kühlsystemen kombiniert werden kann. Komplett mit motorisiertem 3-Wege-Mischventil, Vor- und Rücklauftemperaturen, Rückschlagventilen und vorgeformter Isolierung. Die Gruppe wird serienmäßig geliefert
mit rechter Auslassrichtung; der Auslass kann durch einfache Maßnahmen umgekehrt werden.
Für INFOS siehe angehängte PDF
