HYDRAULIKSEPARATOR FAR 1" 2161 1

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückführungseinheit für die vollständige Kühlung und Heizung von:
- hoch effiziente elektronische Zirkulationspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm

FÜR DETAILS BITTE ANGEFÜGTE URL ANSEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückführungsgruppe für gemischte Kühlung und Heizung, komplett mit:
- reversible Mischventil mit Servoantrieb 0-10V
- energieeffiziente Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFO BITTE URL ANSEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

S1 Solar 10

Monovalentes Solarmodul mit integrierter, vorkonfektionierter Steuereinheit, einschließlich 2 Silikonsensoren, zur Steuerung einfacher Systeme mit einem einzelnen Kreis und 1 Speicher.

Durchflussregelgerät mit Lade-/Entladeventilen, Bereich2-12 l/min oder 8-28 l/min;

2188 - GRUPPO DI RILANCIO FÜR KÜHLUNG UND HEIZUNG GEMISCHT

Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- umkehrbare Mischventil
- 3-Punkt-Stellantrieb 230V 50Hz
- hocheffiziente elektronische Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Anschlussabstand: 125mm

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf INFO SEHE PDF ANHANG

Hydraulikverteiler 2 1 Art. 7.030.02032 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf Generatorseite G1"1/4 F, Abstand 80 mm, Anschlussabzweigungen zwei oben G 1" mit beweglicher Kappe, Abstand 125 mm, einer seitlich G 1" mit beweglicher Kappe, Abstand 80 mm. Anschluss für Entlüftungsventil G ½" F, Anschluss für Füll-/Entleerungsventil G ½" F, Anschlüsse M10 zur Befestigung des Verteilers an den Halterungen. Maximale Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Füll-/Entleerungsventil, automatisches Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.

Für INFO siehe angehängte PDF

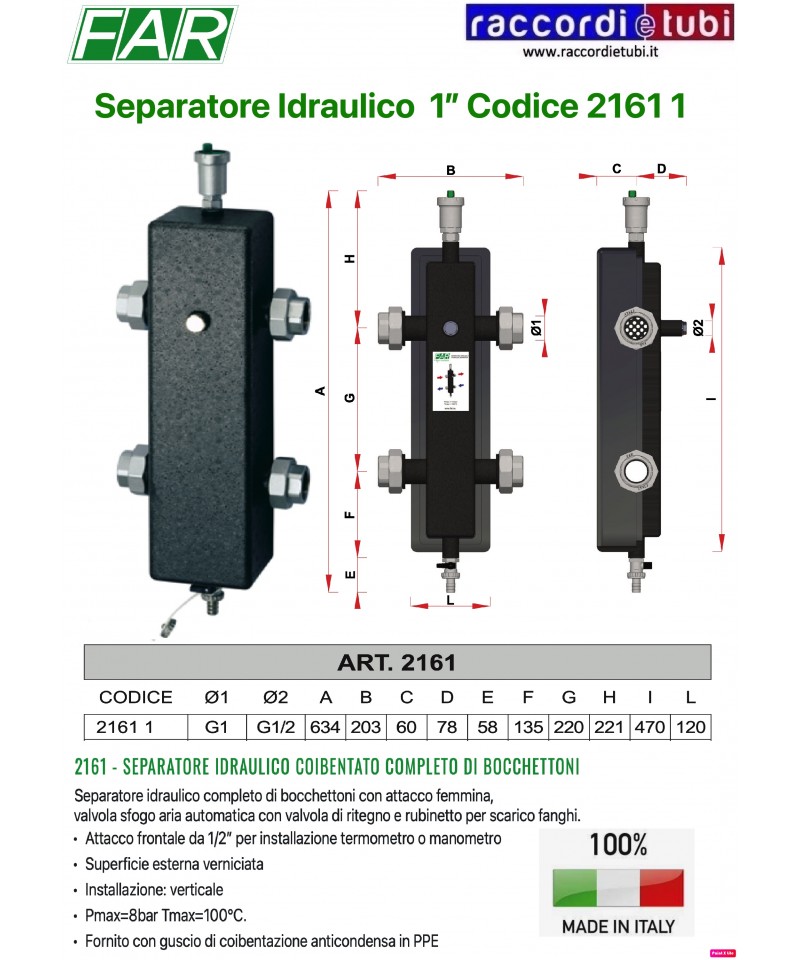

2161 - HYDRAULISCHER SEPARATOR ISOLIERT MIT ANSCHLÜSSEN

Kompletter hydraulischer Separator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” zur Installation von Thermometer oder Manometer
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einem Kondensationsschutzmantel aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den primären Kreislauf, der von dem Kessel oder dem Kälteaggregat kommt, vom sekundären Verteilungskreislauf des Fluids zu trennen. Der hydraulische Separator fungiert als Umgehung zwischen der Zuführung und dem Rücklauf des Systems und verhindert, dass es zu Störungen zwischen den Pumpen der verschiedenen Kreise kommt, wodurch die Zirkulation des Fluids verbessert wird und jeder einzelne angeschlossene Kreis nahezu unter den Bedingungen des Projekts funktioniert. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und der im System vorhandenen Luft durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit von Störungen in den Verteilungskreisen verringert wird.

FÜR INFORMATIONEN FEDI URL ANGENEHM

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - HYDRAULISCHER SEPARATOR.pdf

HP Rückfördergruppe mit thermostatmixventil 20/43° Pumpe DAB EVOSTA (oder WILO PARA) 25/7 - 230 V 50/60Hz

HAUPTEIGENSCHAFTEN

191 - KOLLEKTOR FÜR HEIZANLAGE

Kollektor für Heizanlage.
• Außenfläche lackiert
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1”1/4-2" weiblich
• Abzweigungsanschlüsse: 1”-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit PPE-Isolierhülle

Die Kollektoren für Heizsysteme ermöglichen es, die Vor- und Rücklaufrohre auf derselben Achse zu haben, was die Installation der Umwälzpumpe in der Heizungsanlage erleichtert und somit den Platzbedarf reduziert. Strukturell verfügt er über zwei Kammern, eine für das Vorlaufmedium und eine für das Rücklaufmedium, mit rechteckigem Querschnitt. Die Kollektoren sind dank der Isolierhülsen temperaturisoliert. Die zusammen mit den Kollektoren gelieferten Isolierhülsen bestehen aus PPE und gewährleisten die thermische Isolation sowie eine ausgezeichnete Dampfdurchdringungsbeständigkeit.

FÜR DETAILS SIEHE ANHÄNGENDE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Gruppen von Hebepumpen 2171 2174 2176.pdf

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückführungsgruppe für die vollständige Kühlung und Heizung von:
- elektronischer Hochleistungspumpen
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFO SIEHE ANGEHÄNGTEN URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückführungseinheit für gemischte Kühlung und Heizung komplett mit:
- umkehrbare Mischventile mit Servoantrieb 0-10V
- elektronische Umwälzpumpe mit hohem Wirkungsgrad
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- dämmende Außenhülle aus PPE
• Anschlussabstand: 125mm

FÜR INFORMATIONEN SIEHE ANHANG URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

Kasten aus Zinkblech mit beschichtetem Deckel für hydraulische Verteilersammler.
• Einstellbare Tiefe von 110 mm bis 150 mm
• Tür mit Schraubenzieherschloss

191 - SAMMELSTEUERUNG FÜR HEIZUNGSANLAGE

Sammelsteuerung für Heizungsanlage.
• Beschichtete Außenseite
• Abstand der Abgänge: 125mm
• Seitenanschlüsse: 1”1/4-2" weiblich
• Abgangsanschlüsse: 1”-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Mit PPE-Isolierhülle geliefert

Die Sammelsteuerungen für Heizungsanlagen ermöglichen es, die Zuleitungen und Rückleitungen auf derselben Achse zu haben, was die Installation der Heizungswiederaufbereitungseinheit vereinfacht und die Abmessungen reduziert. Strukturtechnisch verfügt sie über zwei Kammern, eine für das Heizungswasser und eine für das Rücklaufwasser, die rechteckig sind. Die Sammelsteuerungen sind dank der Isolierhüllen thermisch isoliert. Die Isolierhüllen, die zusammen mit den Sammelsteuerungen geliefert werden, sind aus PPE gefertigt und gewährleisten die thermische Isolation sowie eine ausgezeichnete Dampfdiffusionsbeständigkeit.

FÜR WEITERE INFOS SIEHE ANHÄNGENDER LINK

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Gruppen von Wiederaufbereitungen 2171 2174 2176.pdf

191 - KOLLEKTOR FÜR WÄRMECENTRALEN

Kollektor für Wärmecentralen.
• Lackierte Außenfläche
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1"1/4-2" weiblich
• Abzweigungsanschlüsse: 1"-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isolierhülle aus PPE

Die Kollektoren für Wärmecentralen ermöglichen es, die Vorlauf- und Rückflusspipelines auf derselben Achse zu haben, wodurch die Installation der Rücklaufgruppe in der Wärmecentralen erleichtert wird, wodurch der Platzbedarf reduziert wird. Strukturell besteht er aus zwei Kammern, einer für das Vorlaufmedium und einer für das Rücklaufmedium, die rechteckig sind. Die Kollektoren sind aufgrund der gelieferten Isolierhüllen thermisch isoliert. Die zusammen mit den Kollektoren gelieferten Isolierhüllen bestehen aus PPE und gewährleisten die thermische Isolierung und eine hervorragende Dampfdurchdringungsbeständigkeit.

FÜR INFO SIEHE ANGEFÜGTE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Rückfördergruppen 2171 2174 2176.pdf

FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF

191 - KOLLEKTOR FÜR HEIZUNG ZENTRALE

Kollektor für Heizungszentrale.
• Außenfläche lackiert
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1”1/4-2" weiblich
• Abzweigungsanschlüsse: 1”-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isolationshülle aus PPE

Die Kollektoren für Heizungszentralen ermöglichen es, die Vorlauf- und Rücklaufleitungen auf derselben Achse zu haben, was die Installation der Rückfördergruppe in der Heizungszentrale erleichtert und somit den Platzbedarf verringert. Strukturell weist er zwei Kammern auf, eine für das Vorlaufmedium und eine für das Rücklaufmedium, mit rechteckigem Querschnitt. Die Kollektoren sind dank der Isolationshüllen thermisch isoliert. Die zusammen mit den Kollektoren gelieferten Isolationshüllen bestehen aus PPE und gewährleisten die thermische Isolation und eine hervorragende Dampfdurchdringungsbeständigkeit.

FÜR INFORMATIONEN BITTE BEISPIEL-URL SEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Rückfördergruppen 2171 2174 2176.pdf
