Artikel-Nr.: 462487

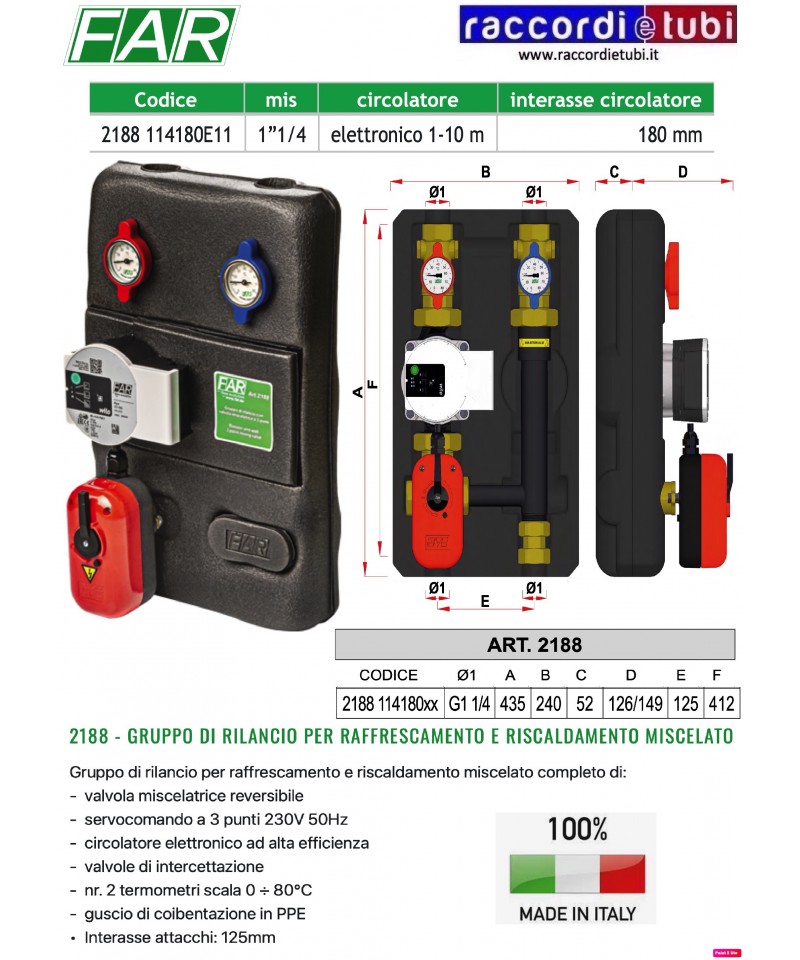

2188 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rücklaufgruppe für gemischte Kühlung und Heizung, vollständig mit:
- umkehrbare Mischventil
- 3-Punkt-Servoantrieb 230V 50Hz
- hocheffizienter Elektronikzirkulator
- Absperrventile
- nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Anschlussabstand: 125mm
FÜR INFO SEHEN SIE DEN BEIGEFÜGTEN LINK
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
2188 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rücklaufgruppe für gemischte Kühlung und Heizung, vollständig mit:
- umkehrbare Mischventil
- 3-Punkt-Servoantrieb 230V 50Hz
- hocheffizienter Elektronikzirkulator
- Absperrventile
- nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Anschlussabstand: 125mm
FÜR INFO SEHEN SIE DEN BEIGEFÜGTEN LINK
Kasten aus Zinkblech mit beschichtetem Deckel für hydraulische Verteilersammler.
• Einstellbare Tiefe von 110 mm bis 150 mm
• Tür mit Schraubenzieherschloss
2189 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rücklaufgruppe für gemischte Kühlung und Heizung, komplett mit:
- umkehrbare Mischerventile mit Servoantrieb 0-10V
- elektronische Hochleistungspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isolierhülle aus PPE
• Anschlussabstand: 125mm
FÜR DETAILS SIEHE ANHANG-URL
2188 - RÜCKWÄRTSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rückwärtsgruppe für gemischte Kühlung und Heizung, komplett mit:
- umgekehrtes Mischventil
- 3-Punkt-230V 50Hz Servoantrieb
- Hocheffizienter elektronischer Zirkulator
- Absperrventile
- 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Anschlussabstand: 125mm
FÜR WEITERE INFORMATIONEN siehe angehängte URL
HP-Rückfördergruppe mit thermostatischem Mischventil 30/80° Pumpe DAB Evosta/Wilo 25/7 - 230 V 50/60Hz
HAUPTEIGENSCHAFTEN
Die thermoregulierenden Verteilungs- und Regelgruppen MUT, auch als
Rückfördergruppen bezeichnet, sind besondere Komponenten, die allgemein
zur Verteilung des Wärmeträgers bei der geeigneten Temperatur für
Die direkte Rückfördergruppe MUT der Baureihe GRT HP hat die Funktion,
die Temperatur, wie zum Beispiel in einem Heizsystem für Fußbodenheizungen,
für Konvektoren oder für Heizkörper, konstant auf den im Heizgenerator
eingegebenen Wert zu halten. Komplett mit einer hoch effizienten Pumpe, einem thermostatischen
Dreiwege-Mischventil mit integriertem Temperatursensor, Thermometern
an Vorlauf und Rücklauf, einer Rückschlagventil und einer vorgeformten
Isolierung. Die Gruppe wird serienmäßig mit Vorlauf nach rechts geliefert;
der Vorlauf kann einfach umgedreht werden.
FUNKTIONSWEISE
Rückfördergruppen mit thermostatischer Regelung MUT der Baureihe GRT HP
führen die Funktion aus, die Vorlauftemperatur des in einer
Niedertemperatur-Heizanlage für Fußbodenheizungen oder Heizkörper
verteilten Mediums konstant auf dem eingestellten Wert zu halten.
Die Rückfördergruppen GRT sind mit einer hoch effizienten Pumpe,
einem thermostatischen Dreiwege-Mischventil mit integriertem
Temperatursensor, Vorlauf- und Rücklaufthermometern, Rückschlagventilen
und einer vorgeformten Isolierung ausgestattet.
vorformgesetzte Isolierung.
Für weitere Informationen siehe angehängtes PDF
2161 - HYDRAULISCHER SEPARATOR ISOLIERT MIT ANSCHLÜSSEN
Kompletter hydraulischer Separator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” zur Installation von Thermometer oder Manometer
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einem Kondensationsschutzmantel aus PPE
Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den primären Kreislauf, der von dem Kessel oder dem Kälteaggregat kommt, vom sekundären Verteilungskreislauf des Fluids zu trennen. Der hydraulische Separator fungiert als Umgehung zwischen der Zuführung und dem Rücklauf des Systems und verhindert, dass es zu Störungen zwischen den Pumpen der verschiedenen Kreise kommt, wodurch die Zirkulation des Fluids verbessert wird und jeder einzelne angeschlossene Kreis nahezu unter den Bedingungen des Projekts funktioniert. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und der im System vorhandenen Luft durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit von Störungen in den Verteilungskreisen verringert wird.
FÜR INFORMATIONEN FEDI URL ANGENEHM
Hydraulikverteiler 2 1 Art. 7.030.02032 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf Generatorseite G1"1/4 F, Abstand 80 mm, Anschlussabzweigungen zwei oben G 1" mit beweglicher Kappe, Abstand 125 mm, einer seitlich G 1" mit beweglicher Kappe, Abstand 80 mm. Anschluss für Entlüftungsventil G ½" F, Anschluss für Füll-/Entleerungsventil G ½" F, Anschlüsse M10 zur Befestigung des Verteilers an den Halterungen. Maximale Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Füll-/Entleerungsventil, automatisches Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.
Für INFO siehe angehängte PDF
2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG
Direkte Rückführungsgruppe für vollständige Kühlung und Heizung mit:
- hoch effiziente elektronische Pumpe
- Absperrventile
- 2 Thermometer Skala 0 ÷ 80°C
- Isolationsschale aus PPE
• Anschlussabstand: 125mm
FÜR INFO BITTE BEILIEGENDEN LINK ANSEHEN
2161 - HYDRAULIKSEPARATOR ISOLIERT, VOLLSTÄNDIG MIT ANSCHLÜSSEN
Vollständiger Hydraulikseparator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Anti-Kondensationsisolierung aus PPE
Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen sich eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen befinden. Die Funktion dieses Bauteils besteht darin, den Primärkreis von der Therme oder dem Kühler vom sekundären Verteilungskreis des Fluides zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen dem Vorlauf und dem Rücklauf der Anlage und verhindert, dass es zu Interferenzen zwischen den Pumpen der verschiedenen Kreise kommt, verbessert die Zirkulation des Fluides und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Projektbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netz, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulationspumpen frei von schädlichen Substanzen und Luftblasen zu erreichen und verringert somit die Wahrscheinlichkeit von Ausfällen innerhalb der Verteilungskreise.
FÜR INFORMATIONEN FEDI URL ANLAGE
https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf
2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG
Direkte Rückführungseinheit für die vollständige Kühlung und Heizung von:
- hoch effiziente elektronische Zirkulationspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm
FÜR DETAILS BITTE ANGEFÜGTE URL ANSEHEN
HAUPTEIGENSCHAFTEN UND FUNKTION
Die Dada Mut Inertialkollektoren sind Geräte, die zum Anschluss von Wärmepumpen und anderen Heizgeneratoren an Mehrfachfördergruppen dienen. Sie ermöglichen es, die Effizienz der Wärmepumpen zu optimieren, indem die Zyklen des Ein- und Ausschaltens, die ihre Lebensdauer sowie deren Leistung beeinträchtigen, begrenzt werden.
Gleichzeitig werden die Abtauzyklen während der Winterzeit beschleunigt. Sie sind außerdem mit Anschlüssen für die Verbindung zu einer zusätzlichen Energiequelle ausgestattet, um Lastspitzen zu unterstützen. Wärmepumpen müssen, um effizient zu arbeiten und vor vorzeitigem Verschleiß geschützt zu sein, möglichst konstant arbeiten,
häufiges Ein- und Ausschalten vermeiden. Die Speicherung von Energie ermöglicht es daher, schnell auf die Wärmeanforderung der Anlagen zu reagieren. Die Dada Mut Kollektoren werden komplett mit Trägern, Schrauben und Dübel zum Befestigen geliefert.Inertialkollektor Dada Mut aus lackiertem und isoliertem Stahl für Hybridanlagen und Wärmepumpen, mit Hauptanschlüssen von 1"1/2 weiblich und Verbrauchern mit Gewinden von 1" männlich und einem Abstand von 125 mm.Wandmontage, automatische Entlüftungsventil und Eingangs-/Ausgangsventil des Systems.
Inertialkollektor Dada Mut aus lackiertem und isoliertem Stahl für Hybridanlagen und Wärmepumpen, mit Hauptanschlüssen von 1"1/2 weiblich und Verbrauchern mit Gewinden von 1" männlich und einem Abstand von 125 mm.
Entleerungsventil mit Schlauchanschluss – automatische Entlüftungsventil: Messing CW617N (EN 12165)
Körper des Kollektors: lackierter Stahl
Dichtungen aus EPDM/FKM.
Verwendete Flüssigkeiten: Wasser und Glykol-Lösungen gemäß UNI8065:2019 / VDI2035 (max. Glykolanteil=30%).
Maximaler Arbeitsdruck: 6 bar.
Betriebstemperaturbereich 0÷100°C.
Isolierung: vorgeformte Hülle aus PE-X expandiert
mit geschlossenzelligen, 15 mm dick. Betriebstemperaturbereich -40÷130 °C.
Servomotor M21D
3-Punkte-Servomotor für Mischventil. Bidirektional, umkehrbar
mit einem Schalter, der auf einen Stellwinkel von 90° begrenzt ist, 2 min.,
Drehmoment 5 Nm. Stromversorgung 230V. IP42.
Code: M21D
Für INFO siehe angehängte PDF
2187 - DIREKTER RÜCKLAUFGRUPPE FÜR KÜHLUNG UND HEIZUNG
Direkte Rücklaufgruppe für vollständige Kühlung und Heizung von:
- hoch effiziente elektronische Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Abstand der Anschlüsse: 125mm
FÜR INFOS SIEHE ANGEHENDE URL
2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rückführungsgruppe für gemischte Kühlung und Heizung, komplett mit:
- reversible Mischventil mit Servoantrieb 0-10V
- energieeffiziente Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Abstand der Anschlüsse: 125mm
FÜR INFO BITTE URL ANSEHEN
2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rückführungseinheit für gemischte Kühlung und Heizung komplett mit:
- umkehrbare Mischventile mit Servoantrieb 0-10V
- elektronische Umwälzpumpe mit hohem Wirkungsgrad
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- dämmende Außenhülle aus PPE
• Anschlussabstand: 125mm
FÜR INFORMATIONEN SIEHE ANHANG URL
Hydraulikverteiler 3 1 Art. 7.030.02036 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf der Generatorseite G1”1/4 F, Bohrungsabstand 80 mm, Abzweigungsanschlüsse drei oben G 1” mit beweglichem Deckel, Bohrungsabstand 125 mm, einer seitlich G 1” mit beweglichem Deckel, Bohrungsabstand 80 mm. Anschluss für Entlüftungsventil G ½” F, Anschluss für Beladungs-/Entladeventil G ½” F, M10-Anschlüsse zur Befestigung des Verteilers an den Halterungen. Maximaler Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Beladungs-/Entladeventil, automatische Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.
Für INFO siehe angehängte PDF
Technische Merkmale
Hocheffizienzpumpen, Förderhöhe 6 m
Maximale statische Druck 10 bar (PN10).
Maximale Flüssigkeitstemperatur: 90°C.
Asymmetrischer Plattenwärmetauscher, aus rostfreiem Stahl AISI316 mit großer Oberfläche, der
einen bedeutenden Wärmeübergang gewährleistet. Dies fördert eine perfekte Effizienz der Wärmequelle, insbesondere wenn diese aus Biomasse besteht. Der Wärmetauscher kann leicht zur Wartung und/oder Reinigung entfernt werden.
VNR Heizkreislauf.
Kupferrohre, Ø18mm.
Verfügbar mit Pumpe im Primärkreis.
Entlüftungsgeräte für beide Kreise.
Mantel aus 10/10 Stahlblech, lackiert RAL9010 (separat geliefert, auf Anfrage).
Trägerschicht 15/10 verzinkt.
Box für elektrische Anschlüsse (in den Modellen, die dies vorsehen).
Achsmaß 60mm.
Abmessungen: (LxBxH) 400x260x136mm
Außenanschlüsse: 3/4” männlich, flach dichtend; Gewinde gemäß ISO 228.
FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
2161 - HYDRAULIKSEPARATOR MIT ISOLIERUNG, KOMPLETT MIT ANSCHLÜSSEN
Kompletter Hydraulikseparator mit weiblichem Anschluss, automatisches Entlüftungsventil mit Rückschlagventil und Ablassventil für Schlamm.
• Frontanschluss 1/2” zur Installation eines Thermometers oder Manometers
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einer Kondensatisolierung aus PPE.
Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den Primärkreis, der von der Heizung oder dem Kühler kommt, von dem sekundären Verteilungskreis des Fluids zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen der Vorlauf- und Rücklaufleitung des Systems und verhindert Interferenzen zwischen den Pumpen der verschiedenen Kreise, verbessert die Zirkulation des Fluids und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Entwurfsbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreislauf durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese weitere Eigenschaft sorgt dafür, dass das Fluid den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen erreicht, wodurch die Wahrscheinlichkeit von Störungen innerhalb der Verteilungskreise verringert wird.
FÜR INFOS FEDI URL ANHANG
https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf
