HP Rückfördergruppe mit thermostatmixventil...
HP Rückfördergruppe mit thermostatmixventil 20/43° Pumpe DAB EVOSTA (oder WILO PARA) 25/7 - 230 V 50/60Hz
HAUPTEIGENSCHAFTEN
Die thermatischen Verteil- und Regulierungsgruppen MUT, auch
Rückfördergruppen genannt, sind besondere Komponenten, die allgemein
zur Verteilung des Wärmeträgers bei der geeigneten Temperatur verwendet werden.
Die direkte Rückfördergruppe MUT Serie GRT HP hat die Funktion, die
Temperatur konstant zu halten, auf dem im Wärmeerzeuger eingestellten Wert,
wie zum Beispiel in einer Fußbodenheizung, für Ventilkonvektoren oder für
Heizkörper. Komplett mit Hochleistungspumpe, thermostatmixventil mit drei
Wege und integriertem Temperatursensor, Thermometern an Vor- und
Rücklauf, Rückschlagventil und vorgeformter Schalenisolierung. Die Gruppe
wird serienmäßig mit einem Rechtsanschluss geliefert; es ist möglich,
den Anschluss mit einfachen Maßnahmen zu ändern.
BETRIEB
Rückfördergruppen mit thermostatregulierung MUT Serie GRT HP
erfüllen die Funktion, die Vorlauftemperatur des verteilen Fluids in einem
niedertemperatur System für Fußbodenheizungen oder Heizkörper konstant
zu halten. Die Rückfördergruppen GRT sind mit Hochleistungspumpe,
Thermostatmixventil mit integriertem Temperatursensor, Vor- und
Rücklauft thermometern, Rückschlagventilen und vorgeformter
Schalenisolierung ausgestattet.
.Für weitere Informationen siehe angehängtes PDF
GRUPPO DI RILANCIO FAR 2189 1130EA
2189 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rücklaufgruppe für gemischte Kühlung und Heizung, komplett mit:
- umkehrbare Mischerventile mit Servoantrieb 0-10V
- elektronische Hochleistungspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isolierhülle aus PPE
• Anschlussabstand: 125mm
FÜR DETAILS SIEHE ANHANG-URL
GRUPPE FÜR FÖRDERUNG FAR 2189 114180E7
2189 - GRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Gruppe für gemischte Kühlung und Heizung, vollständig ausgestattet mit:
- umkehrbare Mischventil mit Servomotor 0-10V
- hocheffizienter elektronischer Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer im Bereich 0 ÷ 80°C
- isolierendes Gehäuse aus PPE
• Abstand der Anschlüsse: 125mm
FÜR INFORMATIONEN SIEHE ANGEFÜGTER LINK
KOLLEKTOR FAR AUS STAHL 3 1 WEGE 1.1/4X1" 2191...
191 - KOLLEKTOR FÜR WÄRMEZENTRALE
Kollektor für Wärmezentralen.
• Äußere Oberfläche lackiert
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1"1/4-2" weiblich
• Abzweigungsanschlüsse: 1"-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isoliermantel aus PPE
Die Kollektoren für Wärmezentralen ermöglichen es, die Vorlauf- und Rücklaufleitungen auf derselben Achse zu führen, was die Installation der Rückfördergruppe in der Wärmezentralen erleichtert und somit den Platzbedarf verringert. Strukturell weisen sie zwei Kammern auf, eine für das Fördermedium und eine für das Rücklaufmedium, die rechteckige Querschnitte haben. Die Kollektoren sind dank der mitgelieferten Isolierhülsen thermisch isoliert. Die Isolierhülsen, die zusammen mit den Kollektoren geliefert werden, bestehen aus PPE und gewährleisten die thermische Isolation sowie eine hervorragende Dampfdurchdringungsbeständigkeit.
FÜR INFORMATIONEN SIEHE ANGENEHMEN LINK
GRUPPO DI RILANCIO FAR 2187 114180E7

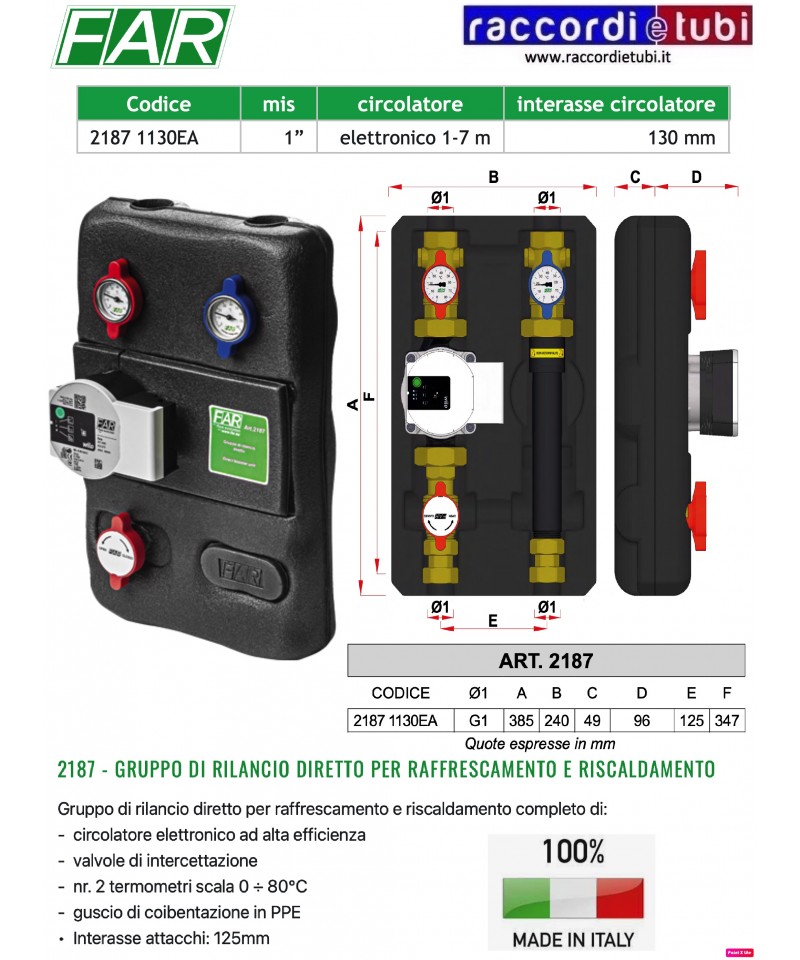

2187 - DIREKTER RÜCKLAUFGRUPPE FÜR KÜHLUNG UND HEIZUNG
Direkte Rücklaufgruppe für vollständige Kühlung und Heizung von:
- hoch effiziente elektronische Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Abstand der Anschlüsse: 125mm
FÜR INFOS SIEHE ANGEHENDE URL
HYDRAULIKSEPARATOR FAR 1" 2161 1
2161 - HYDRAULIKSEPARATOR MIT ISOLIERUNG, KOMPLETT MIT ANSCHLÜSSEN
Kompletter Hydraulikseparator mit weiblichem Anschluss, automatisches Entlüftungsventil mit Rückschlagventil und Ablassventil für Schlamm.
• Frontanschluss 1/2” zur Installation eines Thermometers oder Manometers
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einer Kondensatisolierung aus PPE.
Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den Primärkreis, der von der Heizung oder dem Kühler kommt, von dem sekundären Verteilungskreis des Fluids zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen der Vorlauf- und Rücklaufleitung des Systems und verhindert Interferenzen zwischen den Pumpen der verschiedenen Kreise, verbessert die Zirkulation des Fluids und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Entwurfsbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreislauf durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese weitere Eigenschaft sorgt dafür, dass das Fluid den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen erreicht, wodurch die Wahrscheinlichkeit von Störungen innerhalb der Verteilungskreise verringert wird.
FÜR INFOS FEDI URL ANHANG
https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf
RÜCKWÄRTSGRUPPE FAR 2188 1130EA
2188 - RÜCKWÄRTSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rückwärtsgruppe für gemischte Kühlung und Heizung, komplett mit:
- umgekehrtes Mischventil
- 3-Punkt-230V 50Hz Servoantrieb
- Hocheffizienter elektronischer Zirkulator
- Absperrventile
- 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Anschlussabstand: 125mm
FÜR WEITERE INFORMATIONEN siehe angehängte URL
HP-Rückfördergruppe mit thermostatischem...
HP-Rückfördergruppe mit thermostatischem Mischventil 30/80° Pumpe DAB Evosta/Wilo 25/7 - 230 V 50/60Hz
HAUPTEIGENSCHAFTEN
Die thermoregulierenden Verteilungs- und Regelgruppen MUT, auch als
Rückfördergruppen bezeichnet, sind besondere Komponenten, die allgemein
zur Verteilung des Wärmeträgers bei der geeigneten Temperatur für
Die direkte Rückfördergruppe MUT der Baureihe GRT HP hat die Funktion,
die Temperatur, wie zum Beispiel in einem Heizsystem für Fußbodenheizungen,
für Konvektoren oder für Heizkörper, konstant auf den im Heizgenerator
eingegebenen Wert zu halten. Komplett mit einer hoch effizienten Pumpe, einem thermostatischen
Dreiwege-Mischventil mit integriertem Temperatursensor, Thermometern
an Vorlauf und Rücklauf, einer Rückschlagventil und einer vorgeformten
Isolierung. Die Gruppe wird serienmäßig mit Vorlauf nach rechts geliefert;
der Vorlauf kann einfach umgedreht werden.
FUNKTIONSWEISE
Rückfördergruppen mit thermostatischer Regelung MUT der Baureihe GRT HP
führen die Funktion aus, die Vorlauftemperatur des in einer
Niedertemperatur-Heizanlage für Fußbodenheizungen oder Heizkörper
verteilten Mediums konstant auf dem eingestellten Wert zu halten.
Die Rückfördergruppen GRT sind mit einer hoch effizienten Pumpe,
einem thermostatischen Dreiwege-Mischventil mit integriertem
Temperatursensor, Vorlauf- und Rücklaufthermometern, Rückschlagventilen
und einer vorgeformten Isolierung ausgestattet.
vorformgesetzte Isolierung.
Für weitere Informationen siehe angehängtes PDF
GRUPPO DI RILANCIO FAR 2187 1180E6
2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG
Direkte Rückführungsgruppe für die vollständige Kühlung und Heizung von:
- elektronischer Hochleistungspumpen
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm
FÜR INFO SIEHE ANGEHÄNGTEN URL
GRUPPO DI RILANCIO FAR 2187 114180E11
2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG
Direkte Rückführungsgruppe für vollständige Kühlung und Heizung mit:
- hoch effiziente elektronische Pumpe
- Absperrventile
- 2 Thermometer Skala 0 ÷ 80°C
- Isolationsschale aus PPE
• Anschlussabstand: 125mm
FÜR INFO BITTE BEILIEGENDEN LINK ANSEHEN
GRUPPO DI RILANCIO FAR 2189 1180EA
2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rückführungseinheit für gemischte Kühlung und Heizung komplett mit:
- umkehrbare Mischventile mit Servoantrieb 0-10V
- elektronische Umwälzpumpe mit hohem Wirkungsgrad
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- dämmende Außenhülle aus PPE
• Anschlussabstand: 125mm
FÜR INFORMATIONEN SIEHE ANHANG URL
RÜCKLAUFGRUPPE FAR 2188 1180E11
2188 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG
Rücklaufgruppe für gemischte Kühlung und Heizung, vollständig mit:
- umkehrbare Mischventil
- 3-Punkt-Servoantrieb 230V 50Hz
- hocheffizienter Elektronikzirkulator
- Absperrventile
- nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Anschlussabstand: 125mm
FÜR INFO SEHEN SIE DEN BEIGEFÜGTEN LINK
GRUPPE FÜR RÜCKFLUSS FAR 2188 1180EA
2188 - GRUPPE FÜR RÜCKFLUSS ZUM KÜHLEN UND HEIZEN GEMISCHT
Gruppe für Rückfluss zum Kühlen und Heizen gemischt, komplett mit:
- umkehrbare Mischventile
- 3-Punkt-Servoantrieb 230V 50Hz
- hochentwickelter elektronischer Zirkulator
- Absperrventile
- 2 Thermometer von 0 bis 80 °C
- Dämmmantel aus PPE
• Anschlussmaß: 125mm
FÜR INFORMATIONEN SIEHE ANGEFÜGTEN URL
KASTEN AUS ZINKBLECH mm.600x450x110
Kasten aus Zinkblech mit beschichtetem Deckel für hydraulische Verteilersammler.
• Einstellbare Tiefe von 110 mm bis 150 mm
• Tür mit Schraubenzieherschloss
HYDRAULISCHER SEPARATOR FAR 2" 2161 2
2161 - HYDRAULISCHER SEPARATOR ISOLIERT MIT ANSCHLÜSSEN
Kompletter hydraulischer Separator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” zur Installation von Thermometer oder Manometer
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einem Kondensationsschutzmantel aus PPE
Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den primären Kreislauf, der von dem Kessel oder dem Kälteaggregat kommt, vom sekundären Verteilungskreislauf des Fluids zu trennen. Der hydraulische Separator fungiert als Umgehung zwischen der Zuführung und dem Rücklauf des Systems und verhindert, dass es zu Störungen zwischen den Pumpen der verschiedenen Kreise kommt, wodurch die Zirkulation des Fluids verbessert wird und jeder einzelne angeschlossene Kreis nahezu unter den Bedingungen des Projekts funktioniert. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und der im System vorhandenen Luft durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit von Störungen in den Verteilungskreisen verringert wird.
FÜR INFORMATIONEN FEDI URL ANGENEHM
HP-Rückfördergruppe mit motorisierter...
HP-Rückfördergruppe mit motorisiertem Mischventil mit 3-Punkt on/off Motor 230 Vac und DAB EVOSTA (oder WILO PARA) 25/7 230 V 50/60Hz
HAUPTMERKMALE
Die motorisierten Verteilungs- und Regelgruppen, auch Rückfördergruppen genannt, sind spezielle Komponenten, die allgemein für die Verteilung des Heizmediums bei der geeigneten Temperatur zur Funktion des Systems ausgelegt sind, sowohl in Mehrfamilien- oder Mehrzonensystemen. Die motorisierte Regelgruppe der Serie GRM HP ist so konzipiert, dass sie mit einem klimatischen oder modulierenden Temperaturregler zur Regelung der Vorlauftemperatur in Heiz- und Kühlsystemen kombiniert werden kann. Ausgestattet mit motorisiertem 3-Wege-Mischventil, Vorlauf- und Rücklauftemperaturen, Rückschlagventilen und vorgefertigter Isolierung. Die Gruppe wird standardmäßig mit
rechtsseitiger Vorlauf geliefert; der Vorlauf kann einfach umgekehrt werden
Für weitere Informationen siehe angehängte PDF
