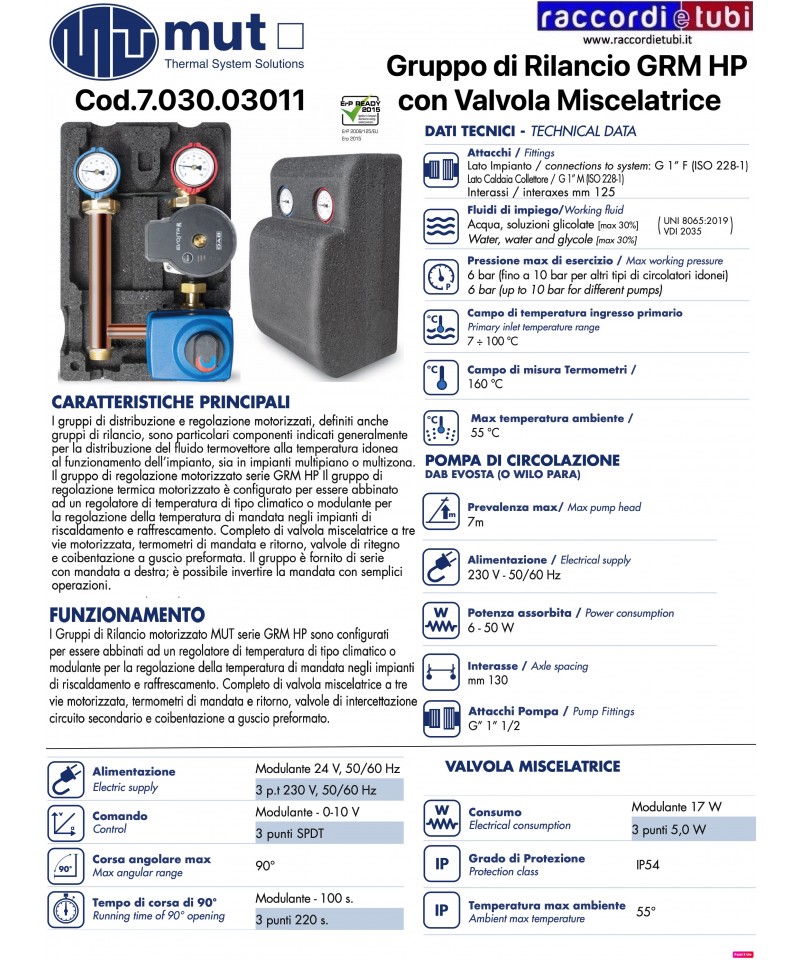

HP-Rückfördergruppe mit motorisierter Mischventil on/off 230 Vac und Pumpe 703003011

FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF

HP-Rückfördergruppe mit thermostatischem Mischventil 30/80° Pumpe DAB Evosta/Wilo 25/7 - 230 V 50/60Hz

HAUPTEIGENSCHAFTEN

vorformgesetzte Isolierung.

Für weitere Informationen siehe angehängtes PDF

2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückführungseinheit für gemischte Kühlung und Heizung komplett mit:
- umkehrbare Mischventile mit Servoantrieb 0-10V
- elektronische Umwälzpumpe mit hohem Wirkungsgrad
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- dämmende Außenhülle aus PPE
• Anschlussabstand: 125mm

FÜR INFORMATIONEN SIEHE ANHANG URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2187 - DIREKTER RÜCKÜMPELGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückumpelgruppe für die vollständige Kühlung und Heizung von:
- hocheffizienter elektronischer Umwälzverkehr
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Anschlussabstand: 125mm

2189 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rücklaufgruppe für gemischte Kühlung und Heizung, komplett mit:
- reversible Mischventil mit Servoantrieb 0-10V
- Hocheffizienz-Elektronikpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFORMATIONEN SIEHE ANGEHENDE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

191 - KOLLEKTOR FÜR HEIZUNG ZENTRALE

Kollektor für Heizungszentrale.
• Außenfläche lackiert
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1”1/4-2" weiblich
• Abzweigungsanschlüsse: 1”-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isolationshülle aus PPE

Die Kollektoren für Heizungszentralen ermöglichen es, die Vorlauf- und Rücklaufleitungen auf derselben Achse zu haben, was die Installation der Rückfördergruppe in der Heizungszentrale erleichtert und somit den Platzbedarf verringert. Strukturell weist er zwei Kammern auf, eine für das Vorlaufmedium und eine für das Rücklaufmedium, mit rechteckigem Querschnitt. Die Kollektoren sind dank der Isolationshüllen thermisch isoliert. Die zusammen mit den Kollektoren gelieferten Isolationshüllen bestehen aus PPE und gewährleisten die thermische Isolation und eine hervorragende Dampfdurchdringungsbeständigkeit.

FÜR INFORMATIONEN BITTE BEISPIEL-URL SEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Rückfördergruppen 2171 2174 2176.pdf

Kasten aus Zinkblech mit beschichtetem Deckel für hydraulische Verteilersammler.
• Einstellbare Tiefe von 110 mm bis 150 mm
• Tür mit Schraubenzieherschloss

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückführungseinheit für die vollständige Kühlung und Heizung von:
- hoch effiziente elektronische Zirkulationspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm

FÜR DETAILS BITTE ANGEFÜGTE URL ANSEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2189 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rücklaufgruppe für gemischte Kühlung und Heizung, komplett mit:
- umkehrbare Mischerventile mit Servoantrieb 0-10V
- elektronische Hochleistungspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isolierhülle aus PPE
• Anschlussabstand: 125mm

FÜR DETAILS SIEHE ANHANG-URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

191 - SAMMELSTEUERUNG FÜR HEIZUNGSANLAGE

Sammelsteuerung für Heizungsanlage.
• Beschichtete Außenseite
• Abstand der Abgänge: 125mm
• Seitenanschlüsse: 1”1/4-2" weiblich
• Abgangsanschlüsse: 1”-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Mit PPE-Isolierhülle geliefert

Die Sammelsteuerungen für Heizungsanlagen ermöglichen es, die Zuleitungen und Rückleitungen auf derselben Achse zu haben, was die Installation der Heizungswiederaufbereitungseinheit vereinfacht und die Abmessungen reduziert. Strukturtechnisch verfügt sie über zwei Kammern, eine für das Heizungswasser und eine für das Rücklaufwasser, die rechteckig sind. Die Sammelsteuerungen sind dank der Isolierhüllen thermisch isoliert. Die Isolierhüllen, die zusammen mit den Sammelsteuerungen geliefert werden, sind aus PPE gefertigt und gewährleisten die thermische Isolation sowie eine ausgezeichnete Dampfdiffusionsbeständigkeit.

FÜR WEITERE INFOS SIEHE ANHÄNGENDER LINK

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Gruppen von Wiederaufbereitungen 2171 2174 2176.pdf

HP Rückfördergruppe mit thermostatmixventil 20/43° Pumpe DAB EVOSTA (oder WILO PARA) 25/7 - 230 V 50/60Hz

HAUPTEIGENSCHAFTEN

2188 - RÜCKWÄRTSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückwärtsgruppe für gemischte Kühlung und Heizung, komplett mit:
- umgekehrtes Mischventil
- 3-Punkt-230V 50Hz Servoantrieb
- Hocheffizienter elektronischer Zirkulator
- Absperrventile
- 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Anschlussabstand: 125mm

FÜR WEITERE INFORMATIONEN siehe angehängte URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückführungsgruppe für die vollständige Kühlung und Heizung von:
- elektronischer Hochleistungspumpen
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFO SIEHE ANGEHÄNGTEN URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2161 - HYDRAULIKSEPARATOR ISOLIERT, VOLLSTÄNDIG MIT ANSCHLÜSSEN

Vollständiger Hydraulikseparator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Anti-Kondensationsisolierung aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen sich eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen befinden. Die Funktion dieses Bauteils besteht darin, den Primärkreis von der Therme oder dem Kühler vom sekundären Verteilungskreis des Fluides zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen dem Vorlauf und dem Rücklauf der Anlage und verhindert, dass es zu Interferenzen zwischen den Pumpen der verschiedenen Kreise kommt, verbessert die Zirkulation des Fluides und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Projektbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netz, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulationspumpen frei von schädlichen Substanzen und Luftblasen zu erreichen und verringert somit die Wahrscheinlichkeit von Ausfällen innerhalb der Verteilungskreise.

FÜR INFORMATIONEN FEDI URL ANLAGE

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf
