Hydraulikverteiler 3+1 MUT Art. 7.030.02036 für Heizungs- und Klimaanlagen

FÜR WEITERE INFOS BITTE PDF ANHÄNGEN.

2188 - RÜCKWÄRTSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückwärtsgruppe für gemischte Kühlung und Heizung, komplett mit:
- umgekehrtes Mischventil
- 3-Punkt-230V 50Hz Servoantrieb
- Hocheffizienter elektronischer Zirkulator
- Absperrventile
- 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Anschlussabstand: 125mm

FÜR WEITERE INFORMATIONEN siehe angehängte URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2187 - DIREKTER RÜCKÜMPELGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückumpelgruppe für die vollständige Kühlung und Heizung von:
- hocheffizienter elektronischer Umwälzverkehr
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Anschlussabstand: 125mm

2188 - GRUPPO DI RILANCIO FÜR KÜHLUNG UND HEIZUNG GEMISCHT

Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- umkehrbare Mischventil
- 3-Punkt-Stellantrieb 230V 50Hz
- hocheffiziente elektronische Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Anschlussabstand: 125mm

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf INFO SEHE PDF ANHANG

2189 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rücklaufgruppe für gemischte Kühlung und Heizung, komplett mit:
- umkehrbare Mischerventile mit Servoantrieb 0-10V
- elektronische Hochleistungspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isolierhülle aus PPE
• Anschlussabstand: 125mm

FÜR DETAILS SIEHE ANHANG-URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückführungsgruppe für gemischte Kühlung und Heizung, komplett mit:
- reversible Mischventil mit Servoantrieb 0-10V
- energieeffiziente Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFO BITTE URL ANSEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2161 - KOMPLETT MIT ISOLIERUNGEN HYDRAULISCHER SEPARATOR MIT ANSCHLÜSSEN

Kompletter hydraulischer Separator mit weiblichem Anschluss, automatisches Entlüftungsventil mit Rückschlagventil und Ablassventil für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Lackierte Außenoberfläche
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Kondensationsisolierung aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, wo sich eine Hauptzirkulation und zwei oder mehr sekundäre Verteilungszirkulationen befinden. Die Funktion dieses Elements besteht darin, den Primärkreis, der aus dem Kessel oder dem Chiller kommt, vom sekundären Verteilungskreis des Fluids zu trennen. Der hydraulische Separator fungiert als Bypass zwischen der Vorlauf- und Rücklaufleitung des Systems und ermöglicht es, Störungen zwischen den Pumpen der verschiedenen Kreise zu vermeiden, die Zirkulation des Fluids zu verbessern und den Betrieb in jedem einzelnen angeschlossenen Kreis nah an den Projektbedingungen zu gewährleisten. Neben diesen Funktionen erlaubt der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulatoren ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit verringert wird, dass es zu Störungen in den Verteilungskreisen kommt.

FÜR WEITERE INFORMATIONEN URL ANHANG

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulischer Separator.pdf

191 - KOLLEKTOR FÜR WÄRMEZENTRALE

Kollektor für Wärmezentralen.
• Äußere Oberfläche lackiert
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1"1/4-2" weiblich
• Abzweigungsanschlüsse: 1"-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isoliermantel aus PPE

Die Kollektoren für Wärmezentralen ermöglichen es, die Vorlauf- und Rücklaufleitungen auf derselben Achse zu führen, was die Installation der Rückfördergruppe in der Wärmezentralen erleichtert und somit den Platzbedarf verringert. Strukturell weisen sie zwei Kammern auf, eine für das Fördermedium und eine für das Rücklaufmedium, die rechteckige Querschnitte haben. Die Kollektoren sind dank der mitgelieferten Isolierhülsen thermisch isoliert. Die Isolierhülsen, die zusammen mit den Kollektoren geliefert werden, bestehen aus PPE und gewährleisten die thermische Isolation sowie eine hervorragende Dampfdurchdringungsbeständigkeit.

FÜR INFORMATIONEN SIEHE ANGENEHMEN LINK

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Rückfördergruppen 2171 2174 2176.pdf

2161 - HYDRAULISCHER SEPARATOR ISOLIERT MIT ANSCHLÜSSEN

Kompletter hydraulischer Separator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” zur Installation von Thermometer oder Manometer
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einem Kondensationsschutzmantel aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den primären Kreislauf, der von dem Kessel oder dem Kälteaggregat kommt, vom sekundären Verteilungskreislauf des Fluids zu trennen. Der hydraulische Separator fungiert als Umgehung zwischen der Zuführung und dem Rücklauf des Systems und verhindert, dass es zu Störungen zwischen den Pumpen der verschiedenen Kreise kommt, wodurch die Zirkulation des Fluids verbessert wird und jeder einzelne angeschlossene Kreis nahezu unter den Bedingungen des Projekts funktioniert. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und der im System vorhandenen Luft durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit von Störungen in den Verteilungskreisen verringert wird.

FÜR INFORMATIONEN FEDI URL ANGENEHM

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - HYDRAULISCHER SEPARATOR.pdf

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückführungseinheit für die vollständige Kühlung und Heizung von:
- hoch effiziente elektronische Zirkulationspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm

FÜR DETAILS BITTE ANGEFÜGTE URL ANSEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

HP-Rücklaufgruppe mit motorisiertem Mischventil und 24 Vac/dc Motor - modulierend 0-10Vcc (ref.0% Signal im Gegenuhrzeigersinn)
DAB EVOSTA (oder WILO PARA) 25/7

HAUPTMERKMALE

mit rechter Auslassrichtung; der Auslass kann durch einfache Maßnahmen umgekehrt werden.

Für INFOS siehe angehängte PDF

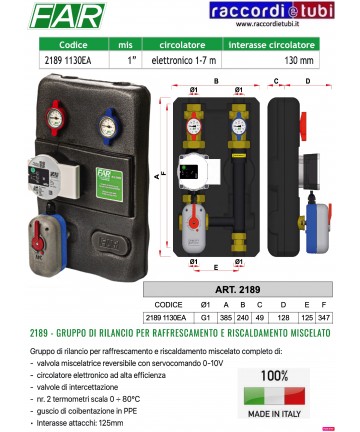

2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückführungseinheit für gemischte Kühlung und Heizung komplett mit:
- umkehrbare Mischventile mit Servoantrieb 0-10V
- elektronische Umwälzpumpe mit hohem Wirkungsgrad
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- dämmende Außenhülle aus PPE
• Anschlussabstand: 125mm

FÜR INFORMATIONEN SIEHE ANHANG URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2189 - GRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Gruppe für gemischte Kühlung und Heizung, vollständig ausgestattet mit:
- umkehrbare Mischventil mit Servomotor 0-10V
- hocheffizienter elektronischer Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer im Bereich 0 ÷ 80°C
- isolierendes Gehäuse aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFORMATIONEN SIEHE ANGEFÜGTER LINK

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

Hochdruck-Rückfördergruppe direkt - Pumpe Dab Evosta (oder Wilo Para) 25/7 SC

HAUPTEIGENSCHAFTEN

HP-Rückfördergruppe mit thermostatischem Mischventil 30/60° Pumpe DAB EVOSTA (oder WILO PARA) 25/7 - 230 V 50/60Hz

HAUPTVORZÜGE

vorgeformter Hülle.

Für INFO PDF Anhang ansehen

S1 Solar 10

Monovalentes Solarmodul mit integrierter, vorkonfektionierter Steuereinheit, einschließlich 2 Silikonsensoren, zur Steuerung einfacher Systeme mit einem einzelnen Kreis und 1 Speicher.

Durchflussregelgerät mit Lade-/Entladeventilen, Bereich2-12 l/min oder 8-28 l/min;
