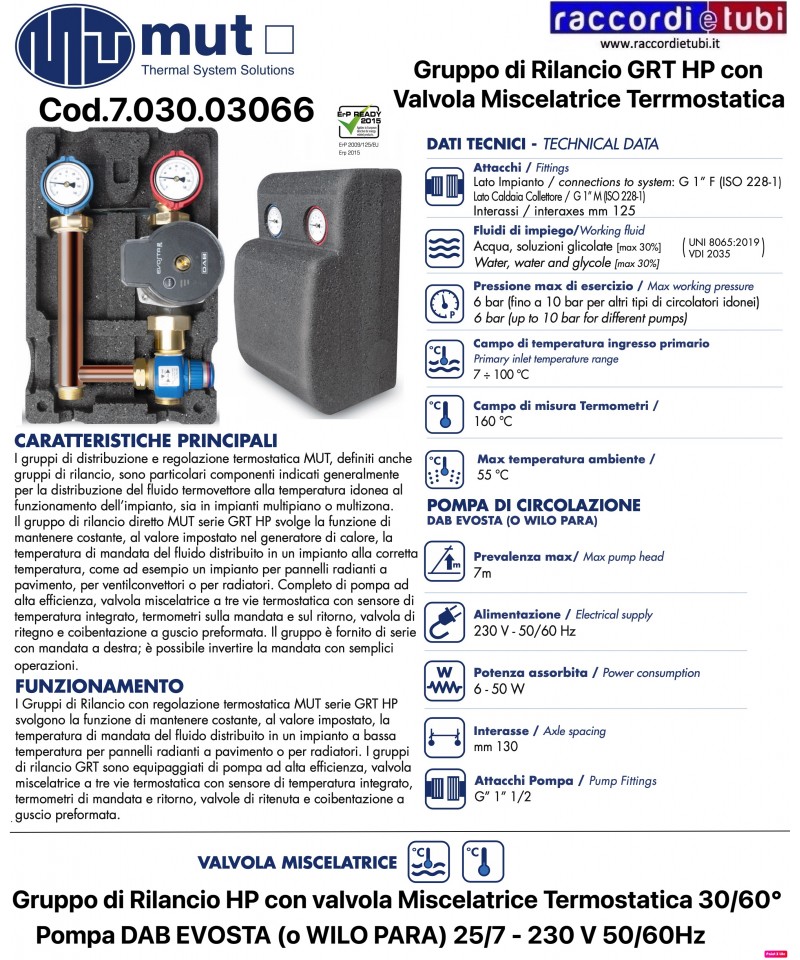

HP-Rückfördergruppe mit thermostatischem Mischventil 30/60° mit Pumpe 703003066

S1 Solar 10

Monovalentes Solarmodul mit integrierter, vorkonfektionierter Steuereinheit, einschließlich 2 Silikonsensoren, zur Steuerung einfacher Systeme mit einem einzelnen Kreis und 1 Speicher.

Durchflussregelgerät mit Lade-/Entladeventilen, Bereich2-12 l/min oder 8-28 l/min;

FÜR WEITERE INFOS BITTE PDF ANHÄNGEN.

HP-Rückfördergruppe mit thermostatischem Mischventil 30/80° Pumpe DAB Evosta/Wilo 25/7 - 230 V 50/60Hz

HAUPTEIGENSCHAFTEN

vorformgesetzte Isolierung.

Für weitere Informationen siehe angehängtes PDF

2161 - KOMPLETT MIT ISOLIERUNGEN HYDRAULISCHER SEPARATOR MIT ANSCHLÜSSEN

Kompletter hydraulischer Separator mit weiblichem Anschluss, automatisches Entlüftungsventil mit Rückschlagventil und Ablassventil für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Lackierte Außenoberfläche
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Kondensationsisolierung aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, wo sich eine Hauptzirkulation und zwei oder mehr sekundäre Verteilungszirkulationen befinden. Die Funktion dieses Elements besteht darin, den Primärkreis, der aus dem Kessel oder dem Chiller kommt, vom sekundären Verteilungskreis des Fluids zu trennen. Der hydraulische Separator fungiert als Bypass zwischen der Vorlauf- und Rücklaufleitung des Systems und ermöglicht es, Störungen zwischen den Pumpen der verschiedenen Kreise zu vermeiden, die Zirkulation des Fluids zu verbessern und den Betrieb in jedem einzelnen angeschlossenen Kreis nah an den Projektbedingungen zu gewährleisten. Neben diesen Funktionen erlaubt der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulatoren ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit verringert wird, dass es zu Störungen in den Verteilungskreisen kommt.

FÜR WEITERE INFORMATIONEN URL ANHANG

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulischer Separator.pdf

Hydraulikverteiler 3 1 Art. 7.030.02036 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf der Generatorseite G1”1/4 F, Bohrungsabstand 80 mm, Abzweigungsanschlüsse drei oben G 1” mit beweglichem Deckel, Bohrungsabstand 125 mm, einer seitlich G 1” mit beweglichem Deckel, Bohrungsabstand 80 mm. Anschluss für Entlüftungsventil G ½” F, Anschluss für Beladungs-/Entladeventil G ½” F, M10-Anschlüsse zur Befestigung des Verteilers an den Halterungen. Maximaler Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Beladungs-/Entladeventil, automatische Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.

Für INFO siehe angehängte PDF

FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF

2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückführungseinheit für gemischte Kühlung und Heizung komplett mit:
- umkehrbare Mischventile mit Servoantrieb 0-10V
- elektronische Umwälzpumpe mit hohem Wirkungsgrad
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- dämmende Außenhülle aus PPE
• Anschlussabstand: 125mm

FÜR INFORMATIONEN SIEHE ANHANG URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2188 - GRUPPO DI RILANCIO FÜR KÜHLUNG UND HEIZUNG GEMISCHT

Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- umkehrbare Mischventil
- 3-Punkt-Stellantrieb 230V 50Hz
- hocheffiziente elektronische Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Anschlussabstand: 125mm

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf INFO SEHE PDF ANHANG

2188 - RÜCKWÄRTSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückwärtsgruppe für gemischte Kühlung und Heizung, komplett mit:
- umgekehrtes Mischventil
- 3-Punkt-230V 50Hz Servoantrieb
- Hocheffizienter elektronischer Zirkulator
- Absperrventile
- 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Anschlussabstand: 125mm

FÜR WEITERE INFORMATIONEN siehe angehängte URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

HP-Rücklaufgruppe mit motorisiertem Mischventil und 24 Vac/dc Motor - modulierend 0-10Vcc (ref.0% Signal im Gegenuhrzeigersinn)
DAB EVOSTA (oder WILO PARA) 25/7

HAUPTMERKMALE

mit rechter Auslassrichtung; der Auslass kann durch einfache Maßnahmen umgekehrt werden.

Für INFOS siehe angehängte PDF

2189 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rücklaufgruppe für gemischte Kühlung und Heizung, komplett mit:
- reversible Mischventil mit Servoantrieb 0-10V
- Hocheffizienz-Elektronikpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFORMATIONEN SIEHE ANGEHENDE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückführungseinheit für die vollständige Kühlung und Heizung von:
- hoch effiziente elektronische Zirkulationspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm

FÜR DETAILS BITTE ANGEFÜGTE URL ANSEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2161 - HYDRAULIKSEPARATOR ISOLIERT, VOLLSTÄNDIG MIT ANSCHLÜSSEN

Vollständiger Hydraulikseparator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Anti-Kondensationsisolierung aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen sich eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen befinden. Die Funktion dieses Bauteils besteht darin, den Primärkreis von der Therme oder dem Kühler vom sekundären Verteilungskreis des Fluides zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen dem Vorlauf und dem Rücklauf der Anlage und verhindert, dass es zu Interferenzen zwischen den Pumpen der verschiedenen Kreise kommt, verbessert die Zirkulation des Fluides und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Projektbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netz, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulationspumpen frei von schädlichen Substanzen und Luftblasen zu erreichen und verringert somit die Wahrscheinlichkeit von Ausfällen innerhalb der Verteilungskreise.

FÜR INFORMATIONEN FEDI URL ANLAGE

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf

191 - SAMMELSTEUERUNG FÜR HEIZUNGSANLAGE

Sammelsteuerung für Heizungsanlage.
• Beschichtete Außenseite
• Abstand der Abgänge: 125mm
• Seitenanschlüsse: 1”1/4-2" weiblich
• Abgangsanschlüsse: 1”-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Mit PPE-Isolierhülle geliefert

Die Sammelsteuerungen für Heizungsanlagen ermöglichen es, die Zuleitungen und Rückleitungen auf derselben Achse zu haben, was die Installation der Heizungswiederaufbereitungseinheit vereinfacht und die Abmessungen reduziert. Strukturtechnisch verfügt sie über zwei Kammern, eine für das Heizungswasser und eine für das Rücklaufwasser, die rechteckig sind. Die Sammelsteuerungen sind dank der Isolierhüllen thermisch isoliert. Die Isolierhüllen, die zusammen mit den Sammelsteuerungen geliefert werden, sind aus PPE gefertigt und gewährleisten die thermische Isolation sowie eine ausgezeichnete Dampfdiffusionsbeständigkeit.

FÜR WEITERE INFOS SIEHE ANHÄNGENDER LINK

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Gruppen von Wiederaufbereitungen 2171 2174 2176.pdf

2188 - FÖRDERGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Fördergruppe für gemischte Kühlung und Heizung, komplett mit:
- umkehrbare Mischventil
- 3-Punkt-Stellantrieb 230V 50Hz
- hoch effiziente elektronische Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Anschlussabstand: 125mm

FÜR WEITERE INFORMATIONEN SEE URL IM ANHANG

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2187 - DIREKTER RÜCKLAUFGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rücklaufgruppe für vollständige Kühlung und Heizung von:
- hoch effiziente elektronische Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFOS SIEHE ANGEHENDE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf
